Діаграми розмаху (box plot)

Розуміння візуалізації даних

Richie Cotton

Data Evangelist at DataCamp

Лише розфарбувати гістограму не можна

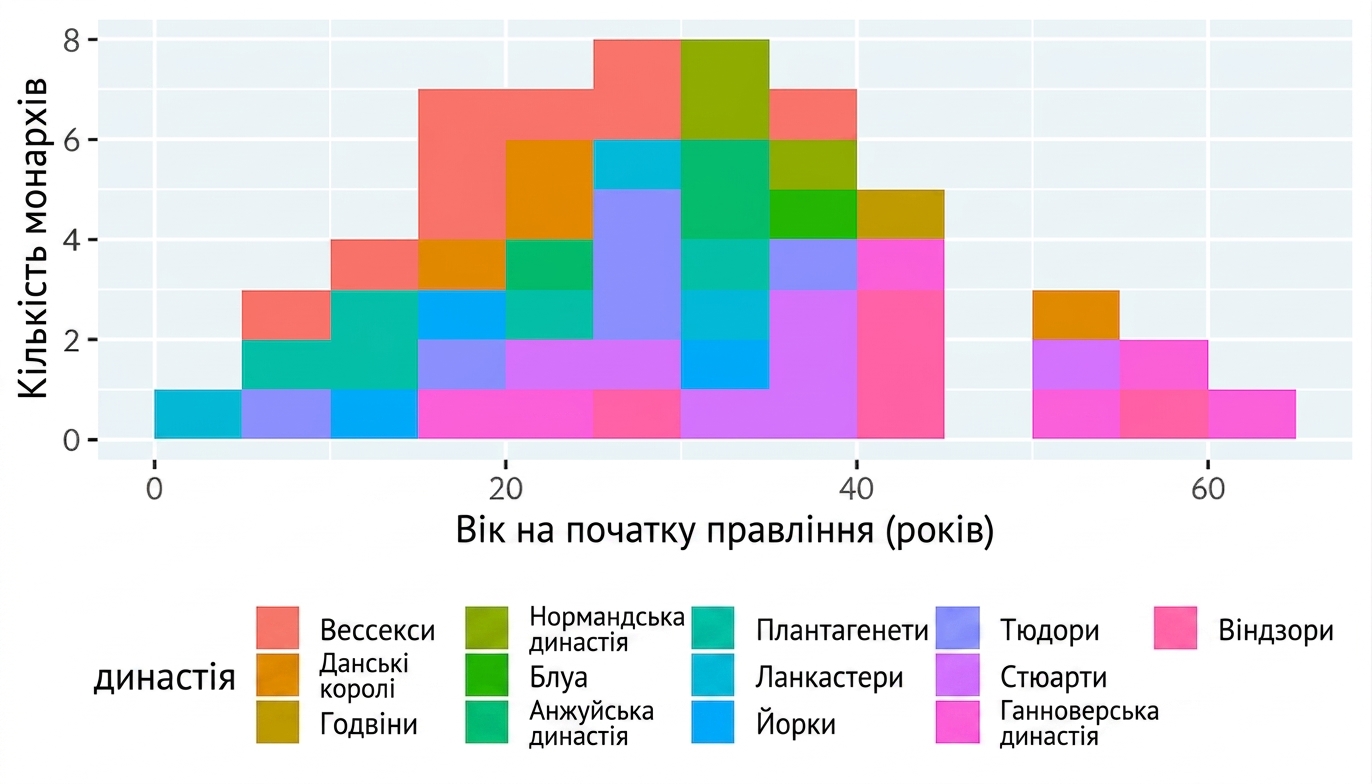

Гістограма віку на початку правління англійських королів і королев, зафарбована за династіями. Виглядає як плямистий монстр з відеогри 1980-х.

Малюйте кожну гістограму в окремій панелі

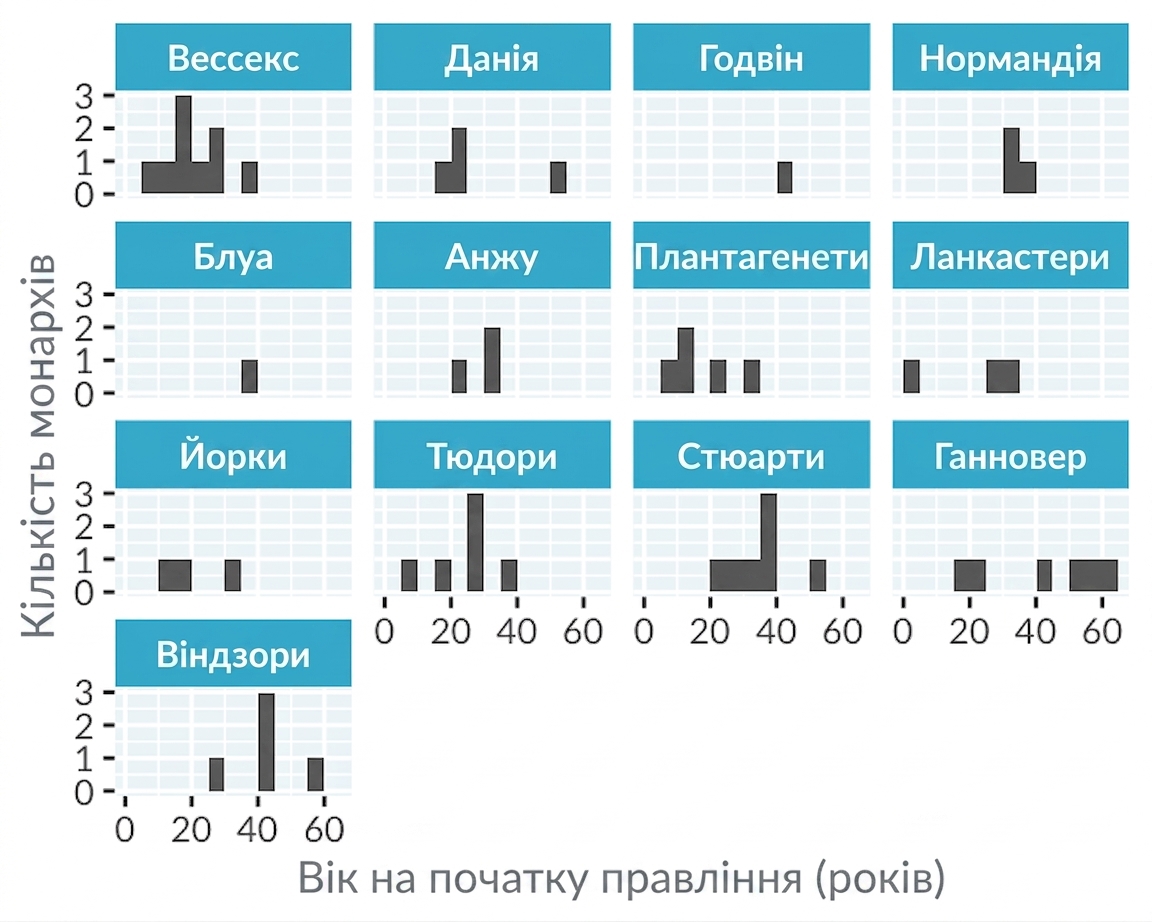

Гістограма віку на початку правління англійських королів і королев із окремими панелями для кожної династії.

Малюйте кожну гістограму в окремій панелі

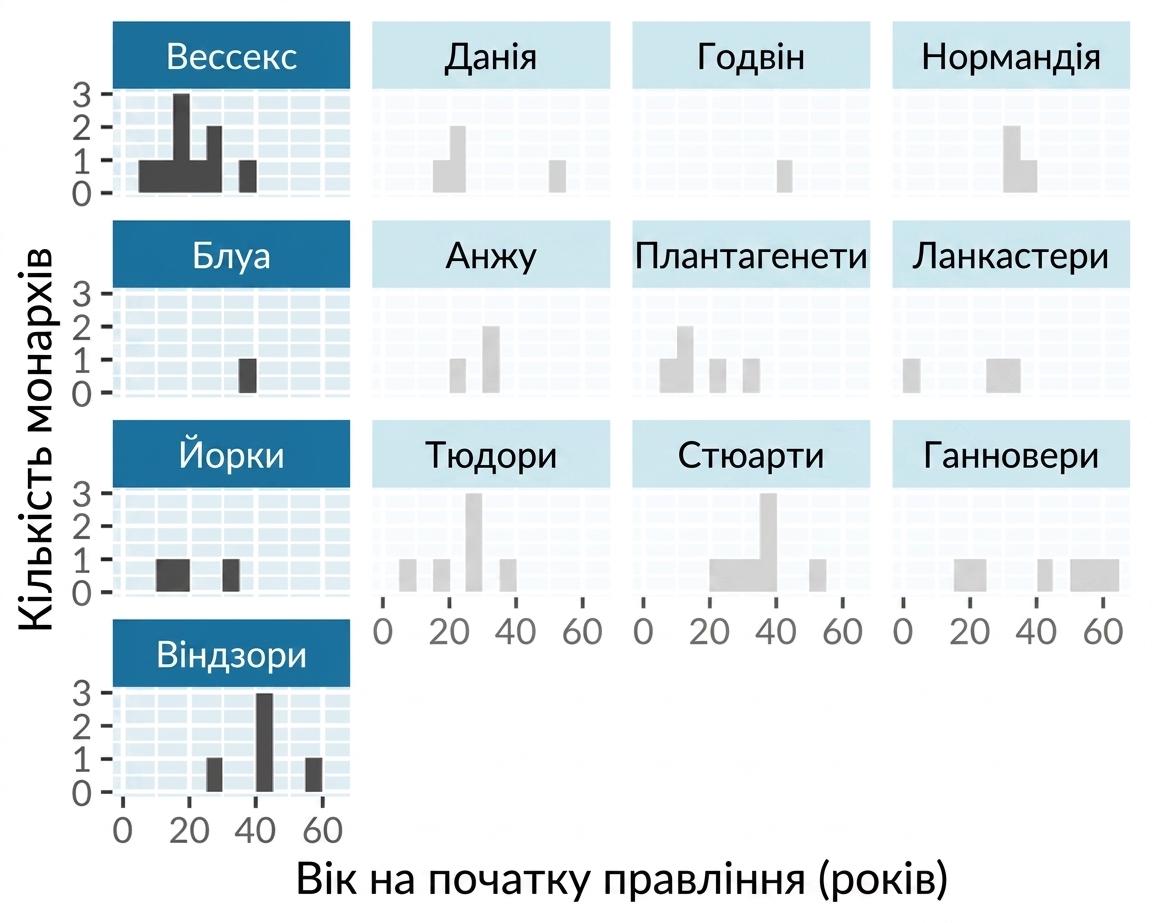

Гістограма віку на початку правління англійських королів і королев із окремими панелями для кожної династії. Виділено лівий стовпець панелей.

Малюйте кожну гістограму в окремій панелі

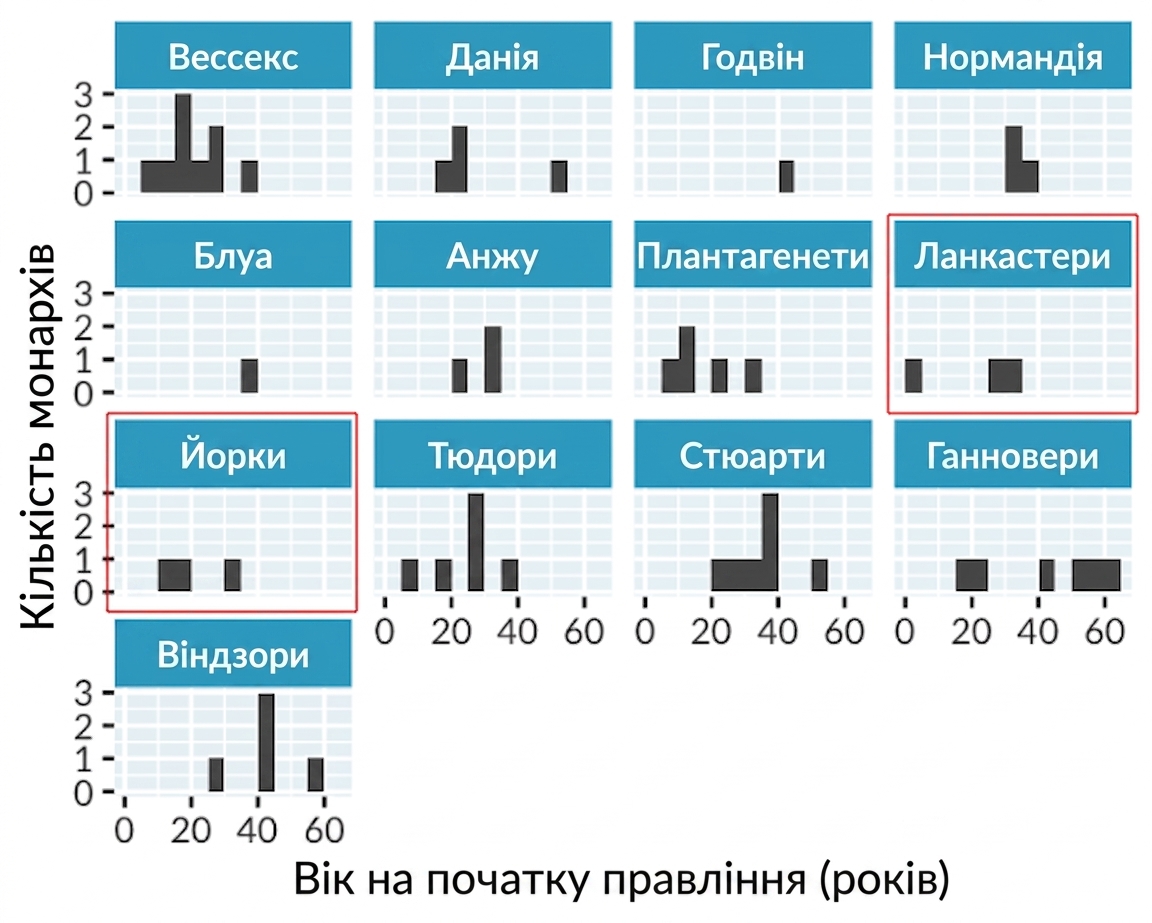

Гістограма віку на початку правління англійських королів і королев із окремими панелями для кожної династії. Виділено династії Ланкастер і Йорк.

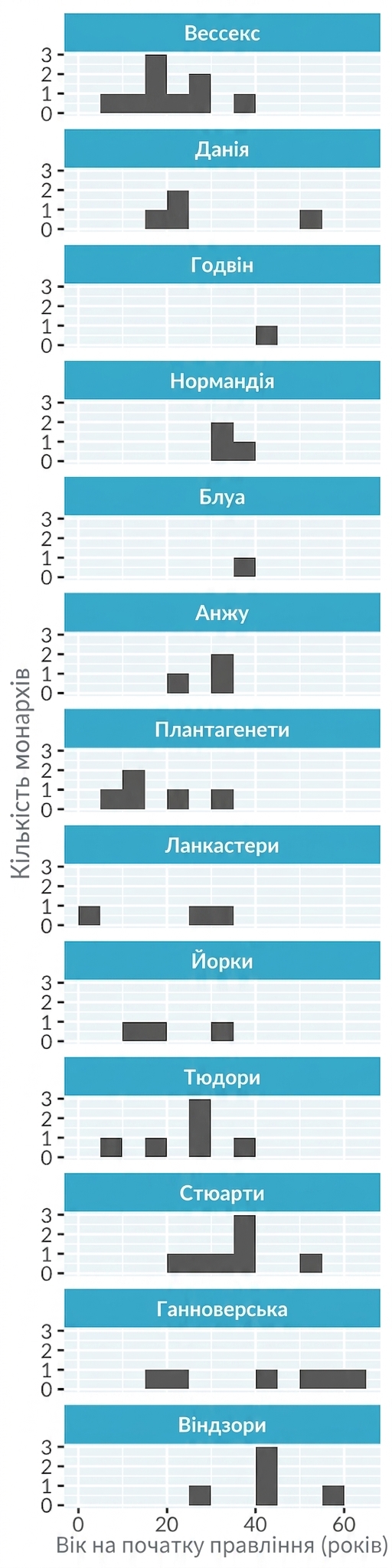

Гістограма віку на початку правління англійських королів і королев із окремими панелями для кожної династії. Панелі розташовано вертикально в одному стовпці, графік вузький і високий.

Коли використовувати діаграму розмаху?

Коли є неперервна змінна, поділена за категоріями.
Коли потрібно порівняти розподіли неперервної змінної між категоріями.

Гістограма vs діаграма розмаху

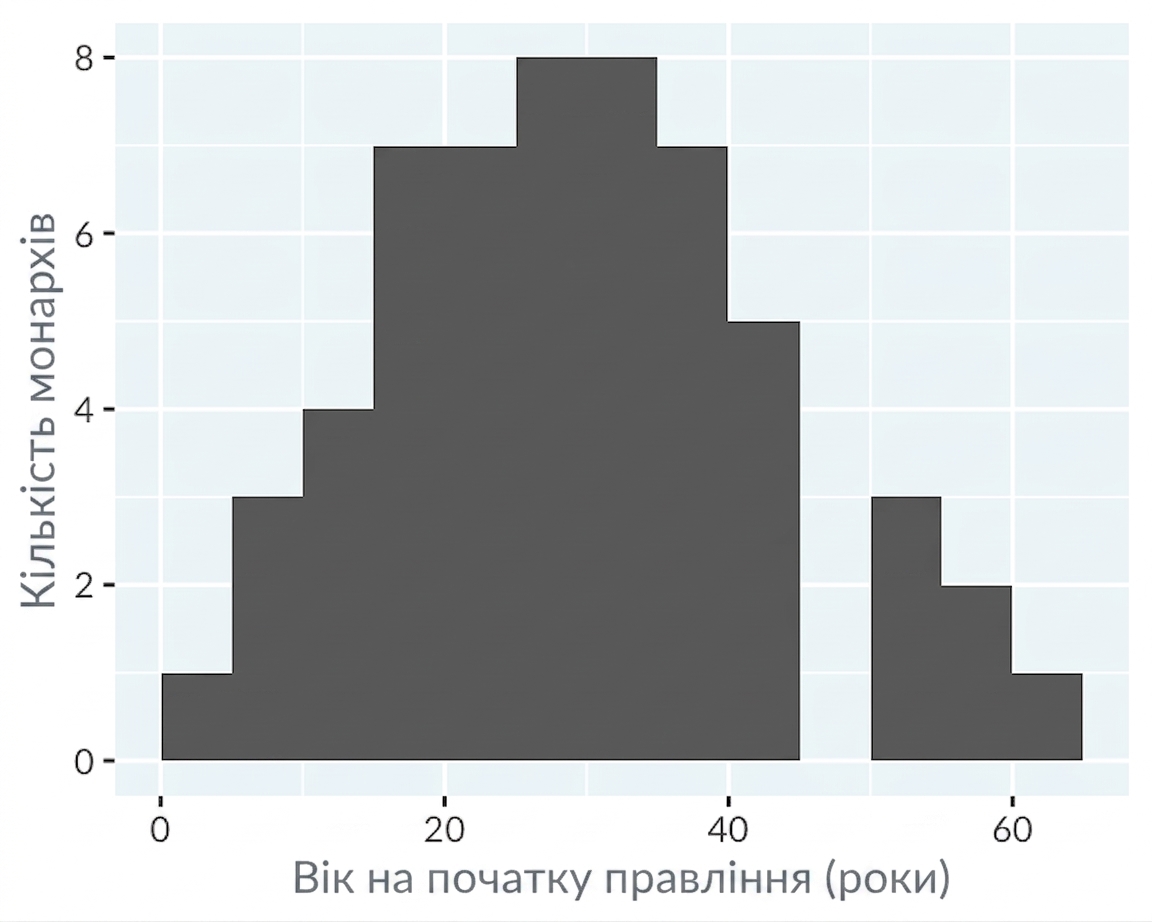

Гістограма віку на початку правління королів і королев.

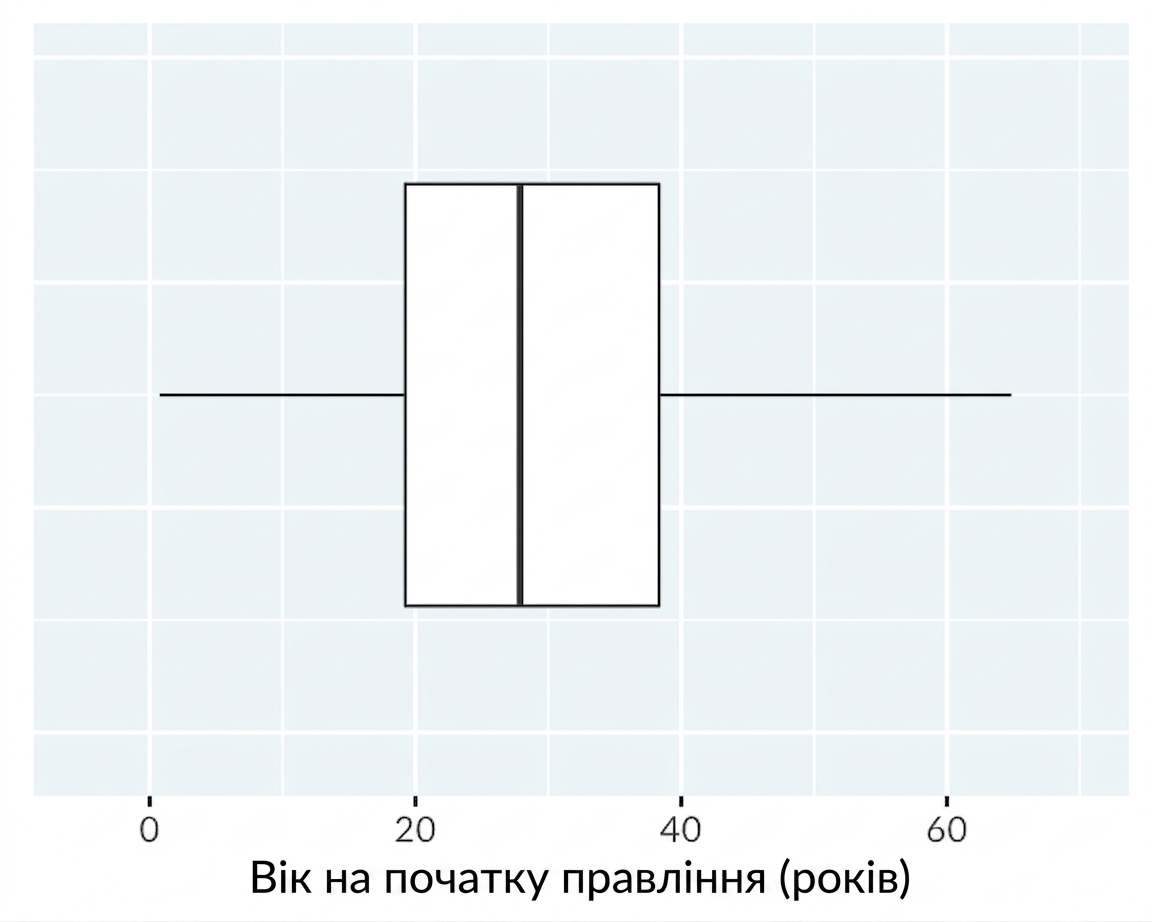

Діаграма розмаху віку на початку правління королів і королев.

Гістограма vs діаграма розмаху: середня лінія

Гістограма віку на початку правління королів і королев.

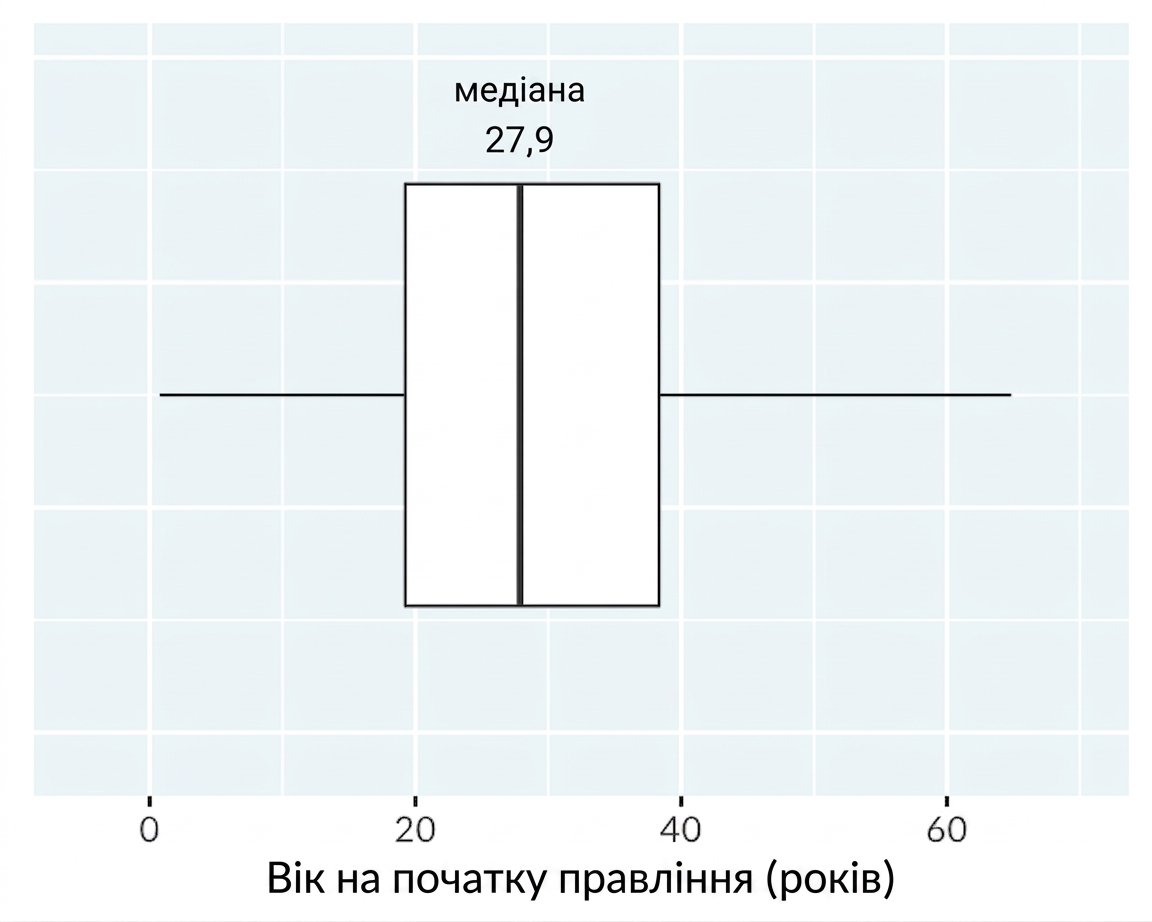

Діаграма розмаху віку на початку правління королів і королев. На графіку позначено середню лінію на медіані.

Гістограми vs діаграма розмаху: «коробка»

Гістограма віку на початку правління королів і королев.

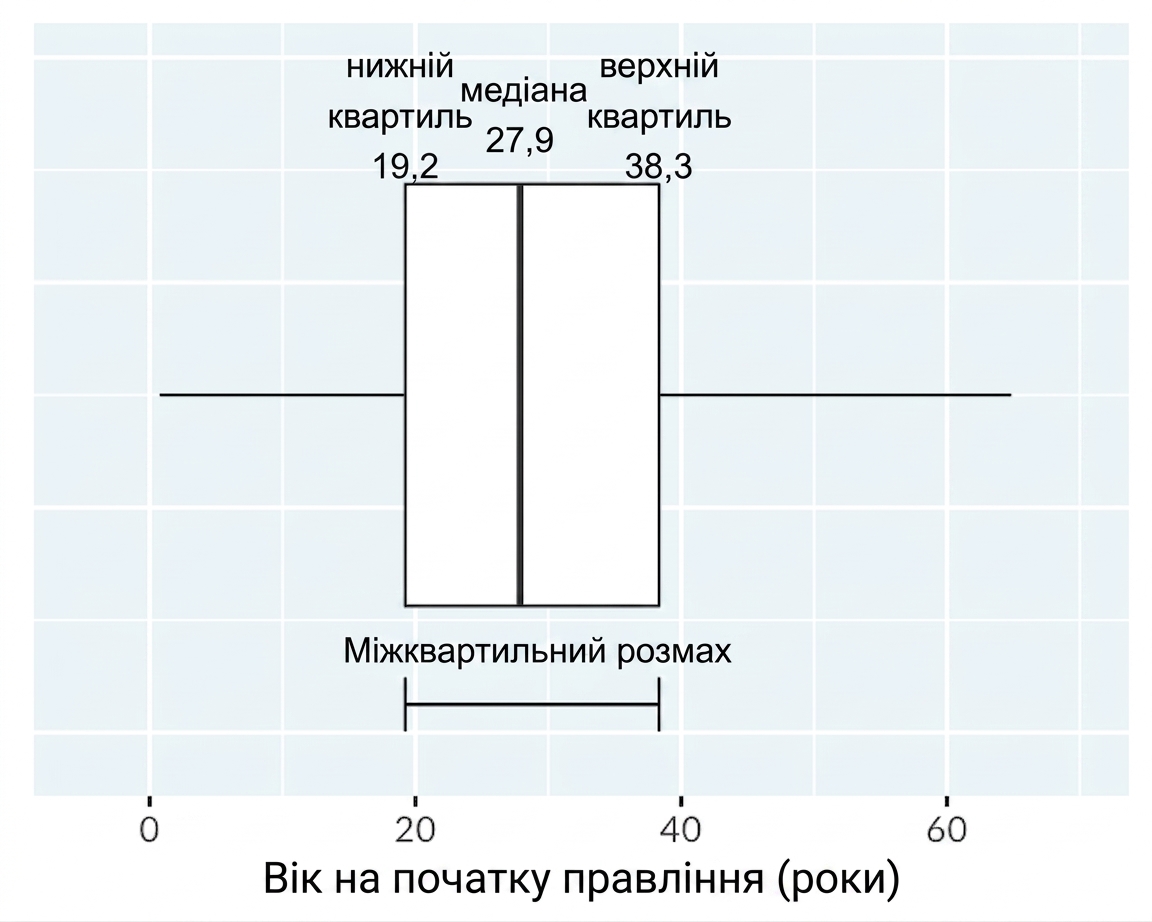

Діаграма розмаху віку на початку правління королів і королев. На графіку позначено боки прямокутника від нижнього до верхнього квартиля; міжквартильний розмах — це їхня різниця.

Гістограми vs діаграми розмаху: «вуса»

Гістограма віку на початку правління королів і королев.

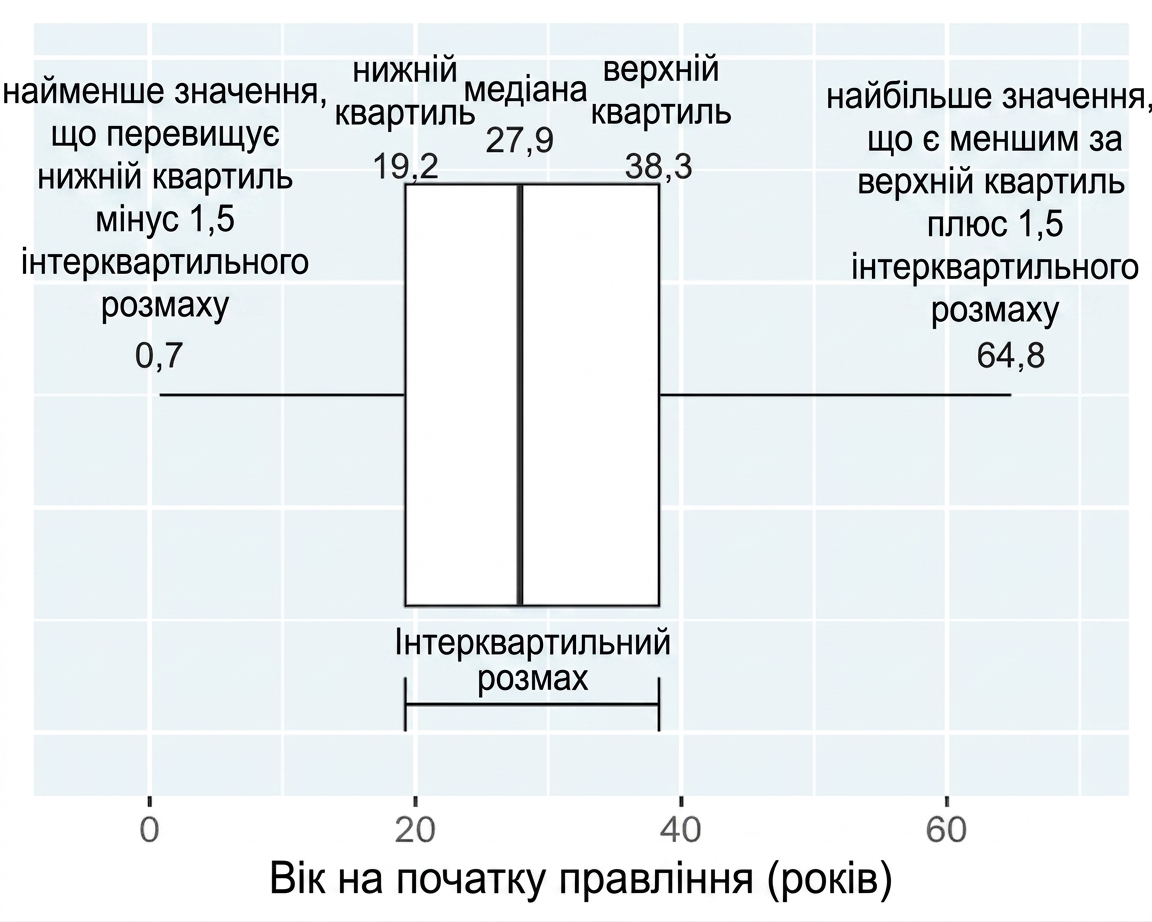

Діаграма розмаху віку на початку правління королів і королев. На графіку позначено вуса від боків коробки до найнижчого й найвищого неекстремального значення.

Монархи за династіями

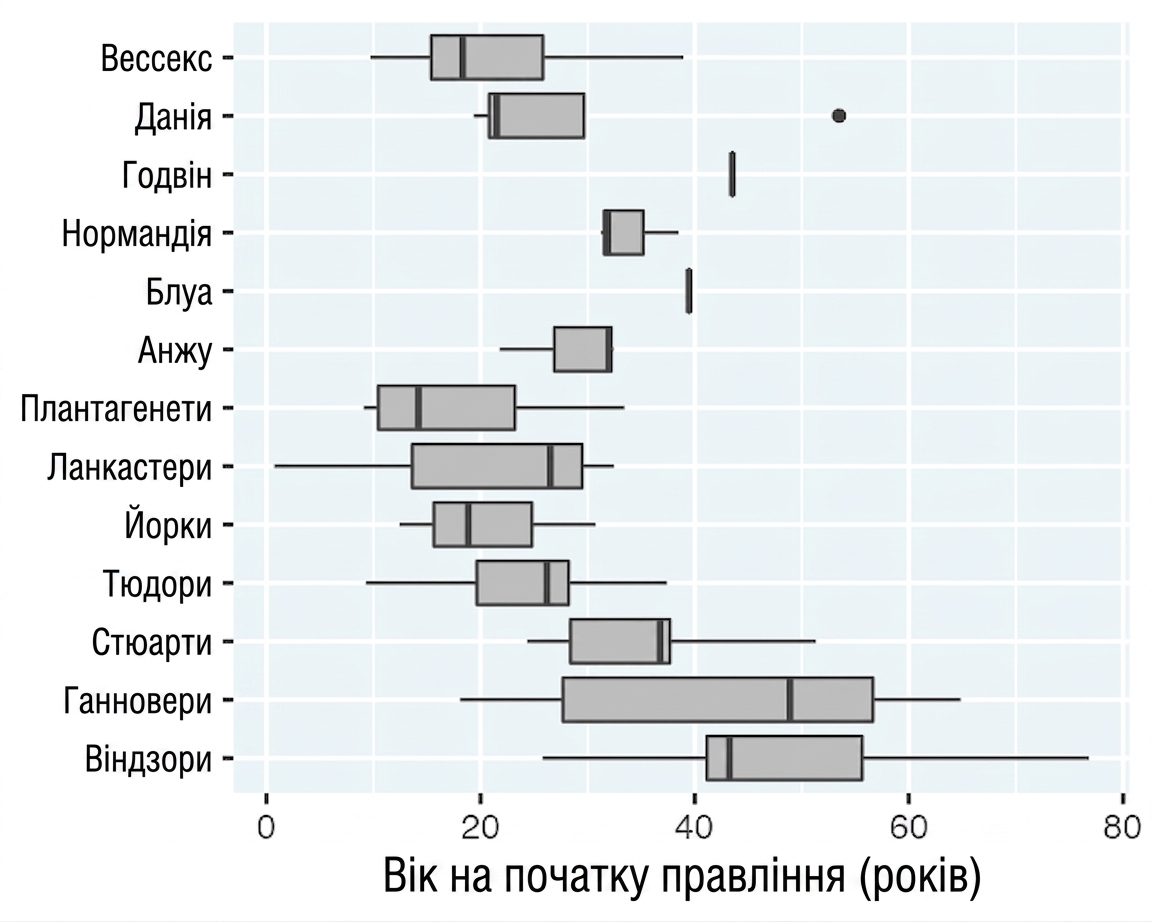

Діаграми розмаху віку на початку правління королів і королев, по одній для кожної династії.

Давайте потренуємось!
