Punktdiagram

Introduktion till datavisualisering med ggplot2

Rick Scavetta

Founder, Scavetta Academy

48 geometrier

geom_*
abline	contour	dotplot	jitter	pointrange	ribbon	spoke
area	count	errorbar	label	polygon	rug	step
bar	crossbar	errorbarh	line	qq	segment	text
bin2d	curve	freqpoly	linerange	qq_line	sf	tile
blank	density	hex	map	quantile	sf_label	violin
boxplot	density2d	histogram	path	raster	sf_text	vline
col	density_2d	hline	point	rect	smooth

Vanliga diagramtyper

Diagramtyp	Möjliga geoms
Punktdiagram	points, jitter, abline, smooth, count

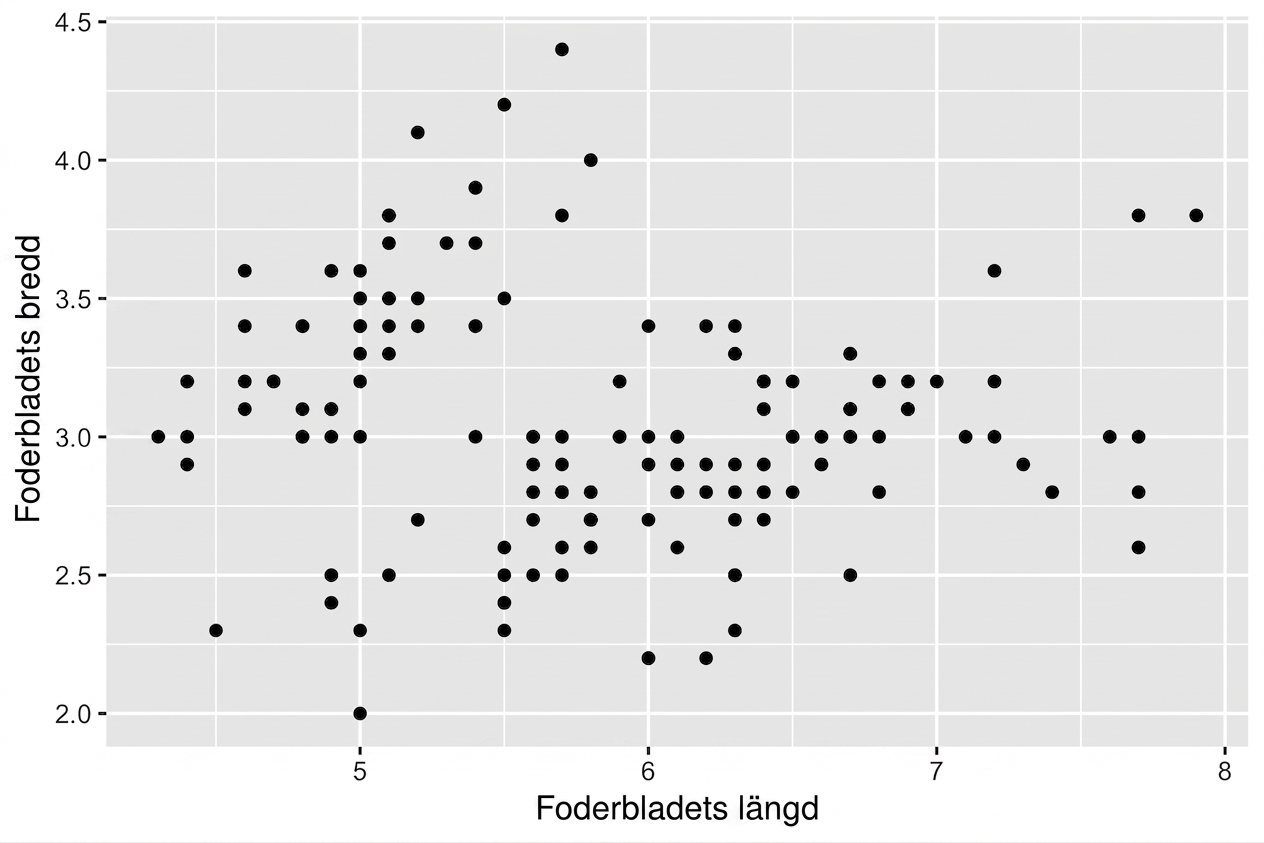

Punktdiagram

Varje geom accepterar specifika estetiska mappningar, t.ex. geom_point():

Nödvändig
x,y

ggplot(iris, aes(x = Sepal.Length,
                 y = Sepal.Width)) +
  geom_point()

Punktdiagram

Varje geom accepterar specifika estetiska mappningar, t.ex. geom_point():

Nödvändig	Valfri
x,y	alpha, color, fill, shape, size, stroke

ggplot(iris, aes(x = Sepal.Length,
                 y = Sepal.Width,
                 col = Species)) +
  geom_point()

Geom-specifika estetiska mappningar

# These result in the same plot!
ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_point()

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width)) +
  geom_point(aes(col = Species))

Kontrollera estetiska mappningar för varje lager självständigt:

head(iris, 3) # Raw data

Species Sepal.Length Sepal.Width Petal.Length Petal.Width
1  setosa          5.1         3.5          1.4         0.2
2  setosa          4.9         3.0          1.4         0.2
3  setosa          4.7         3.2          1.3         0.2

iris %>%
  group_by(Species) %>%
  summarise_all(mean) -> iris.summary

iris.summary # Summary statistics

# A tibble: 3 x 5
  Species    Sepal.Length Sepal.Width Petal.Length Petal.Width
  <fct>             <dbl>       <dbl>        <dbl>       <dbl>
1 setosa             5.01        3.43         1.46       0.246
2 versicolor         5.94        2.77         4.26       1.33
3 virginica          6.59        2.97         5.55       2.03

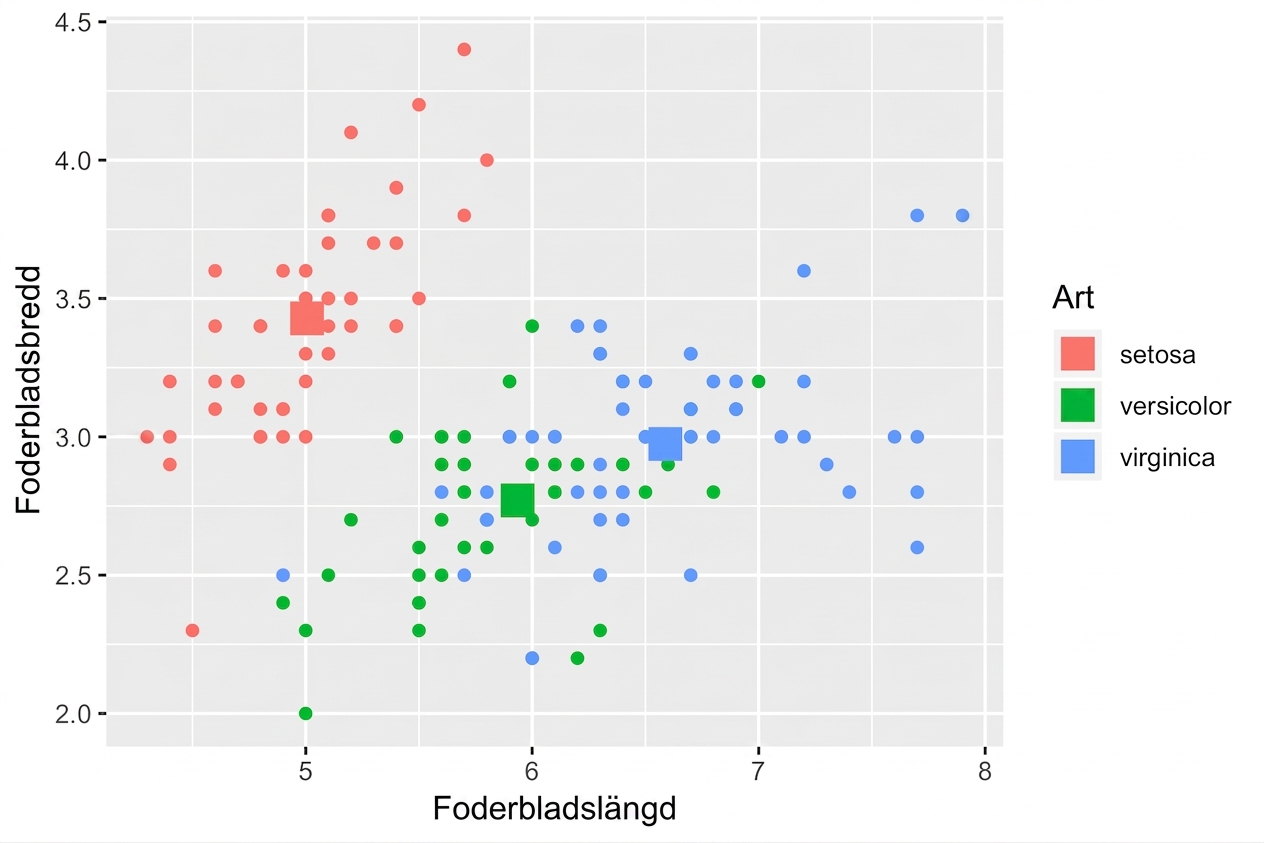

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  # Inherits both data and aes from ggplot()
  geom_point() +
  # Different data, but inherited aes
  geom_point(data = iris.summary, shape = 15, size = 5)

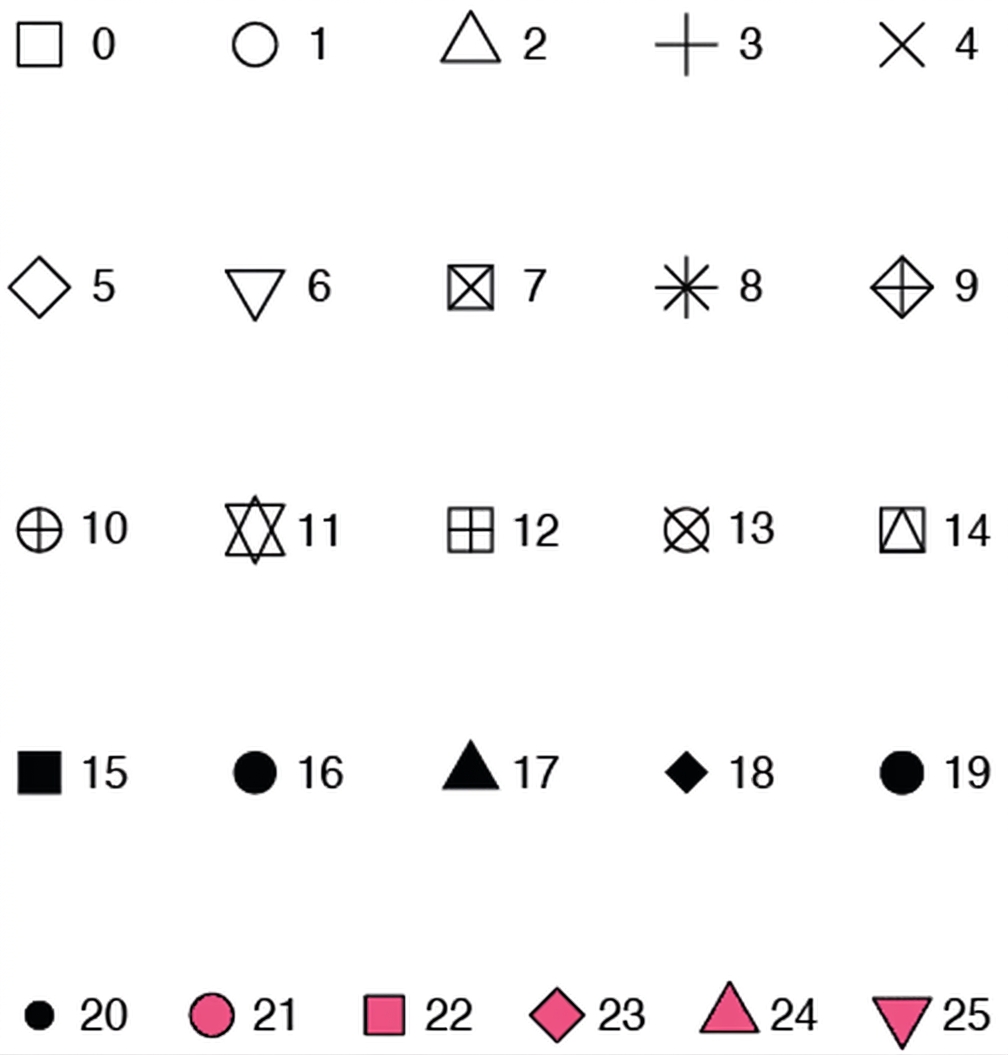

Värden för shape-attributet

Exempel

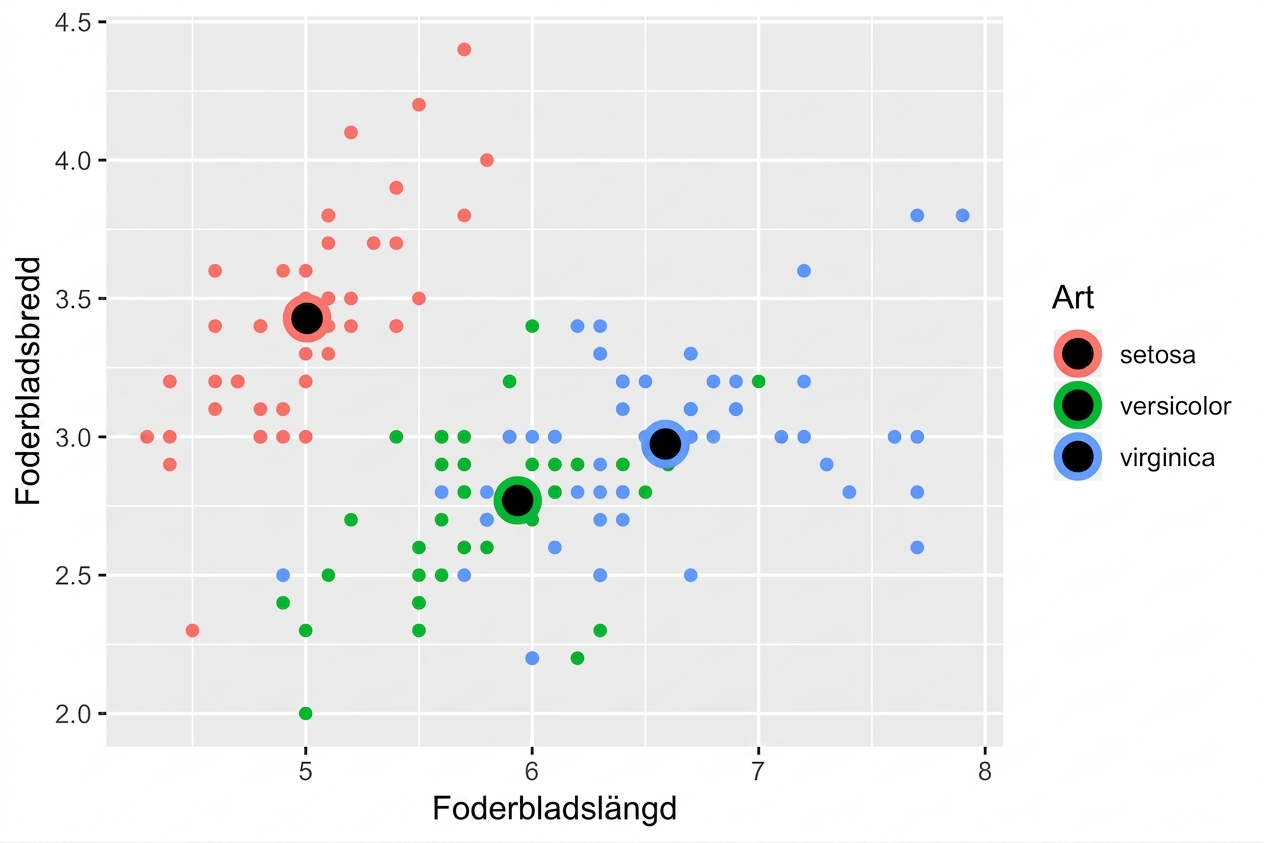

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_point() +
  geom_point(data = iris.summary, shape = 21, size = 5,
             fill = "black", stroke = 2)

Statistik beräknad av ggplot2

Se den andra kursen för stats-lagret.
Obs: Undvik att bara plotta medelvärdet utan ett spridningsmått, t.ex. standardavvikelsen.

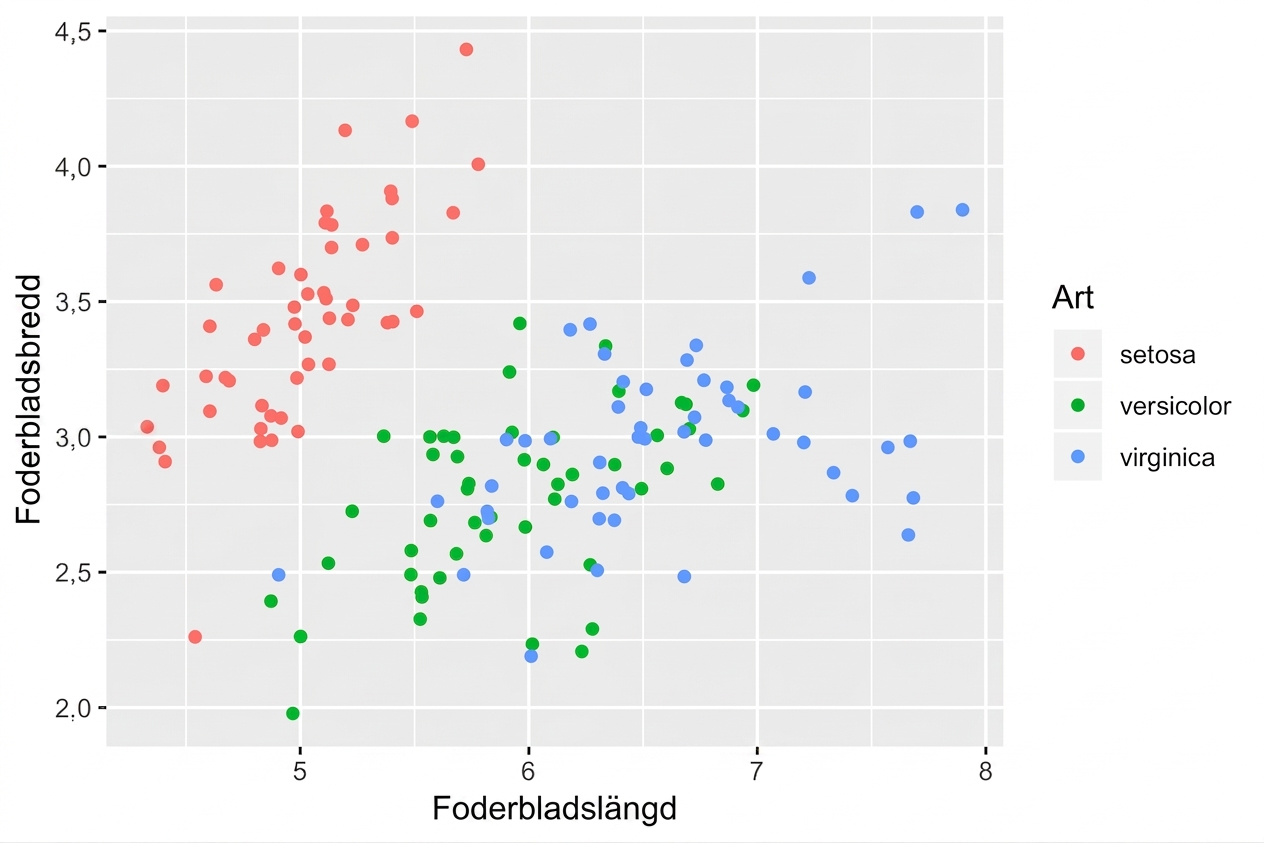

position = "jitter"

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_point(position = "jitter")

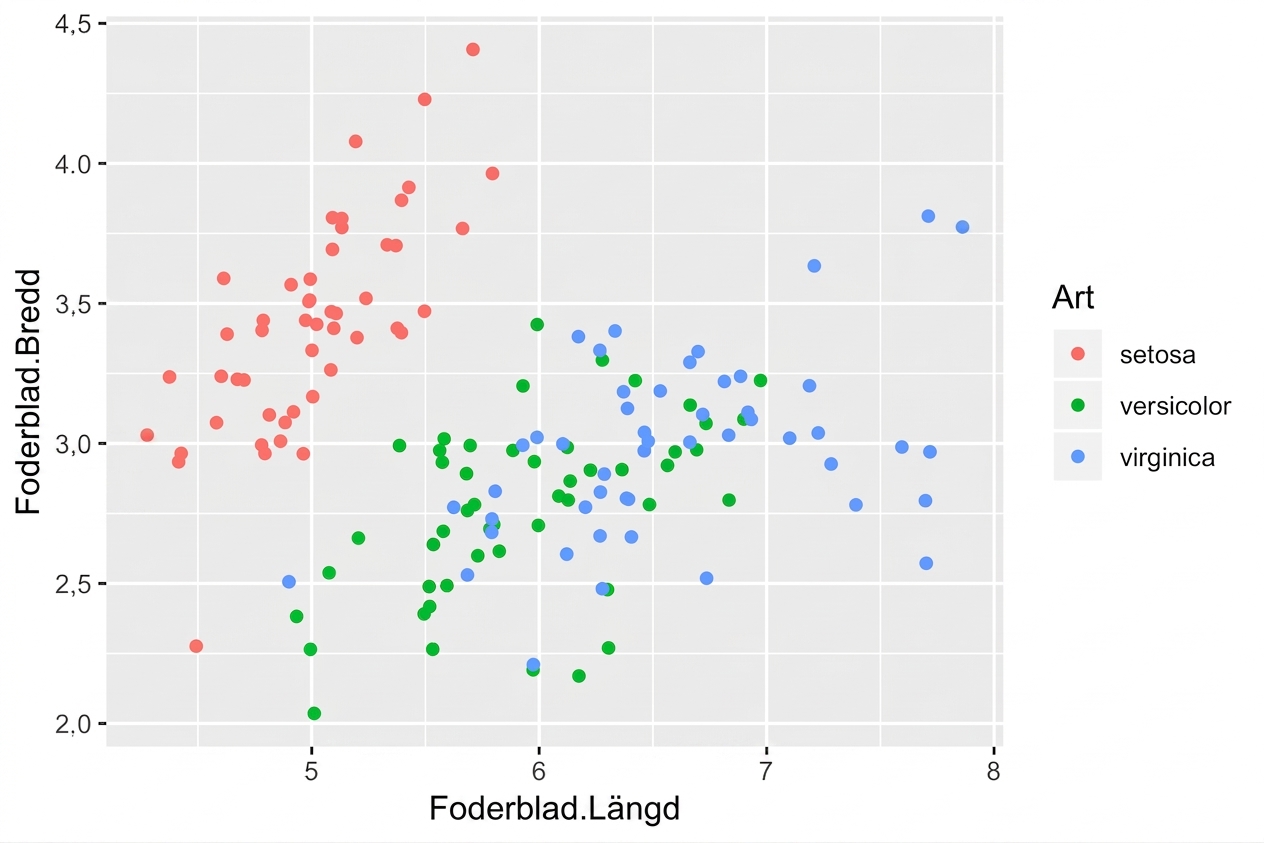

geom_jitter()

En genväg till geom_point(position = "jitter")

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_jitter()

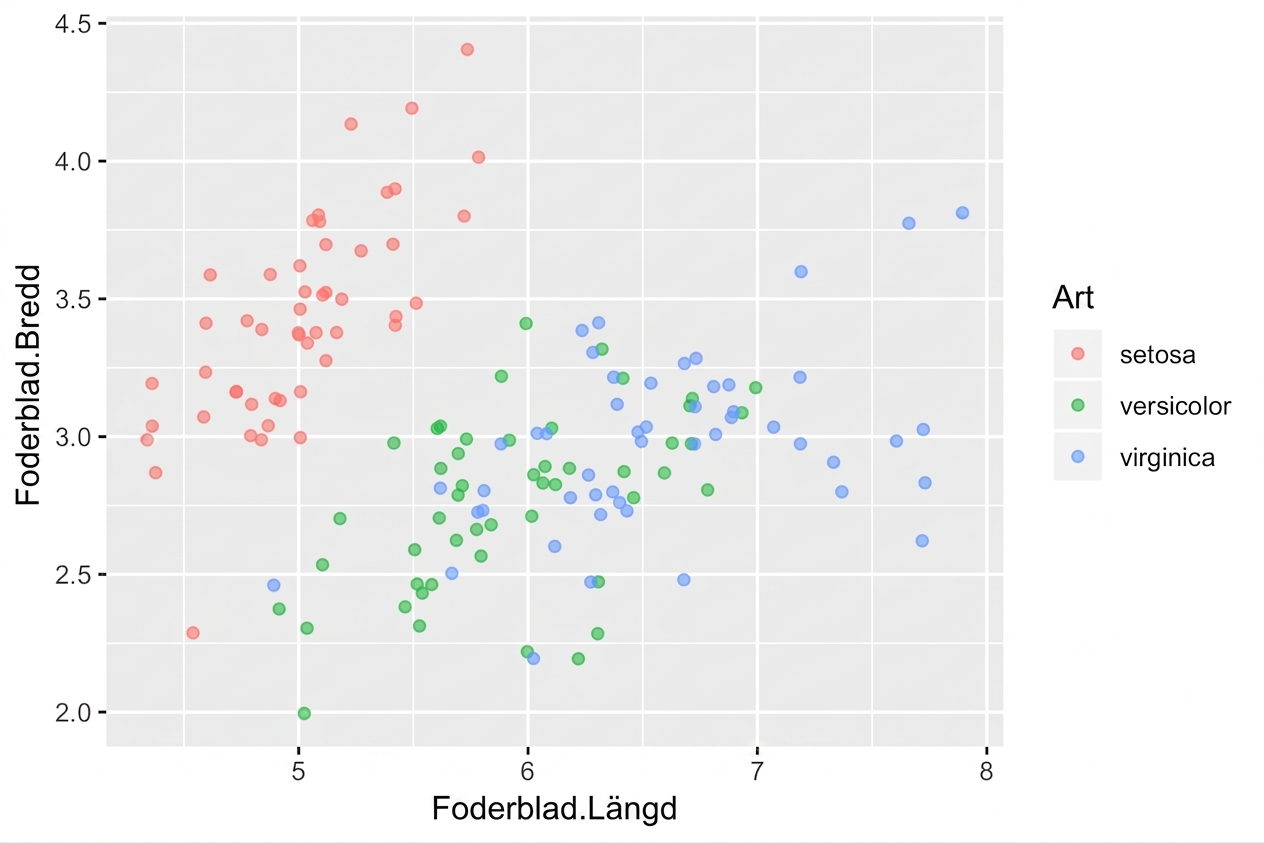

Glöm inte att justera alpha

Kombinera jitter med alpha-blandning vid behov

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_jitter(alpha = 0.6)

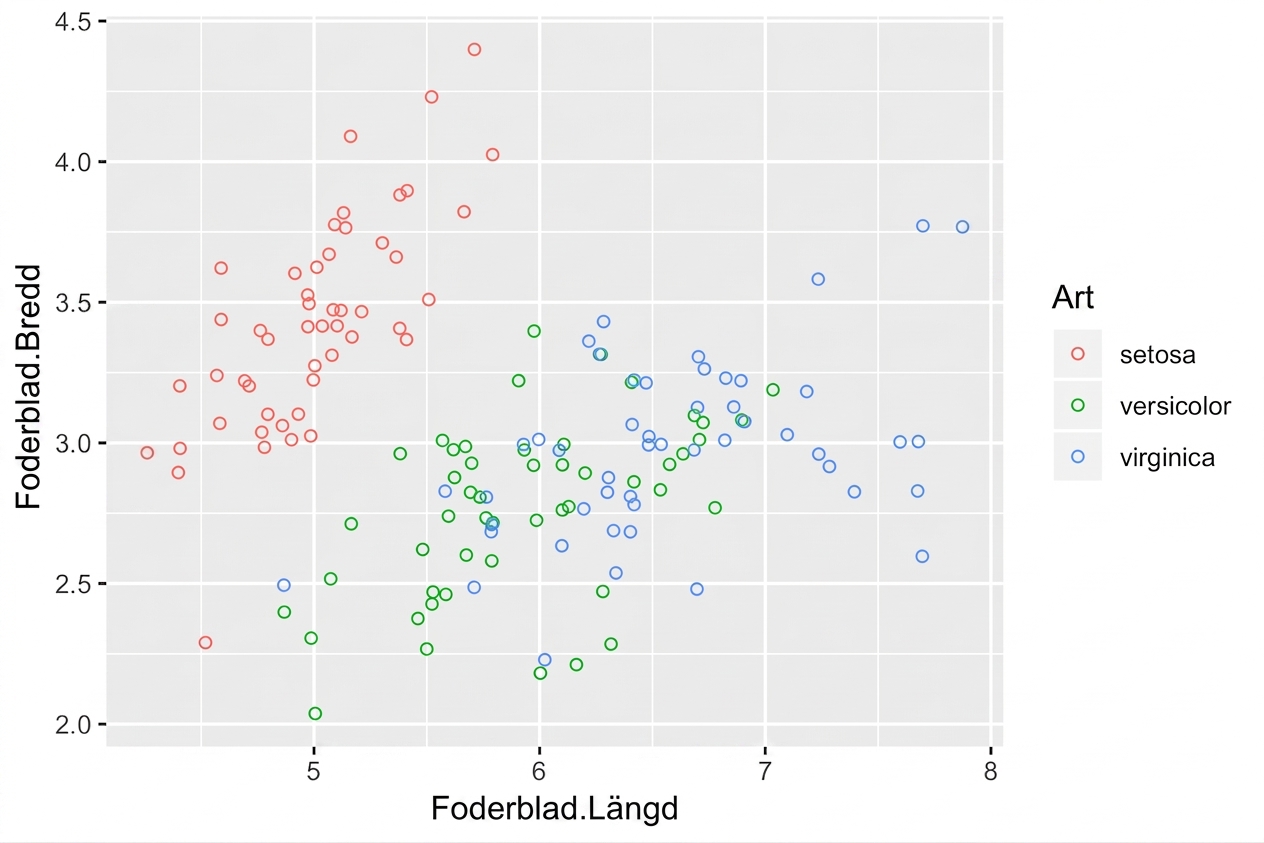

Ihåliga cirklar hjälper också

shape = 1 är en ihålig cirkel.
Behöver inte kombineras med alpha-blandning.

ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, col = Species)) +
  geom_jitter(shape = 1)

Nu kör vi en övning!
