Modélisation dimensionnelle

Modélisation des données dans Power BI

Sara Billen

Curriculum Manager at DataCamp

Le modèle Kimball

Le modèle dimensionnel

Couverture du livre The Data Warehouse Toolkit corédigé par Ralph Kimball

Concepts clés
- Faits : mesures d'un processus d'affaires
- Dimensions : contexte autour d'un processus d'affaires
- Se combinent en schéma en étoile
Les schémas en étoile sont utilisés dans les entrepôts de données
Power BI est optimisé pour les schémas en étoile

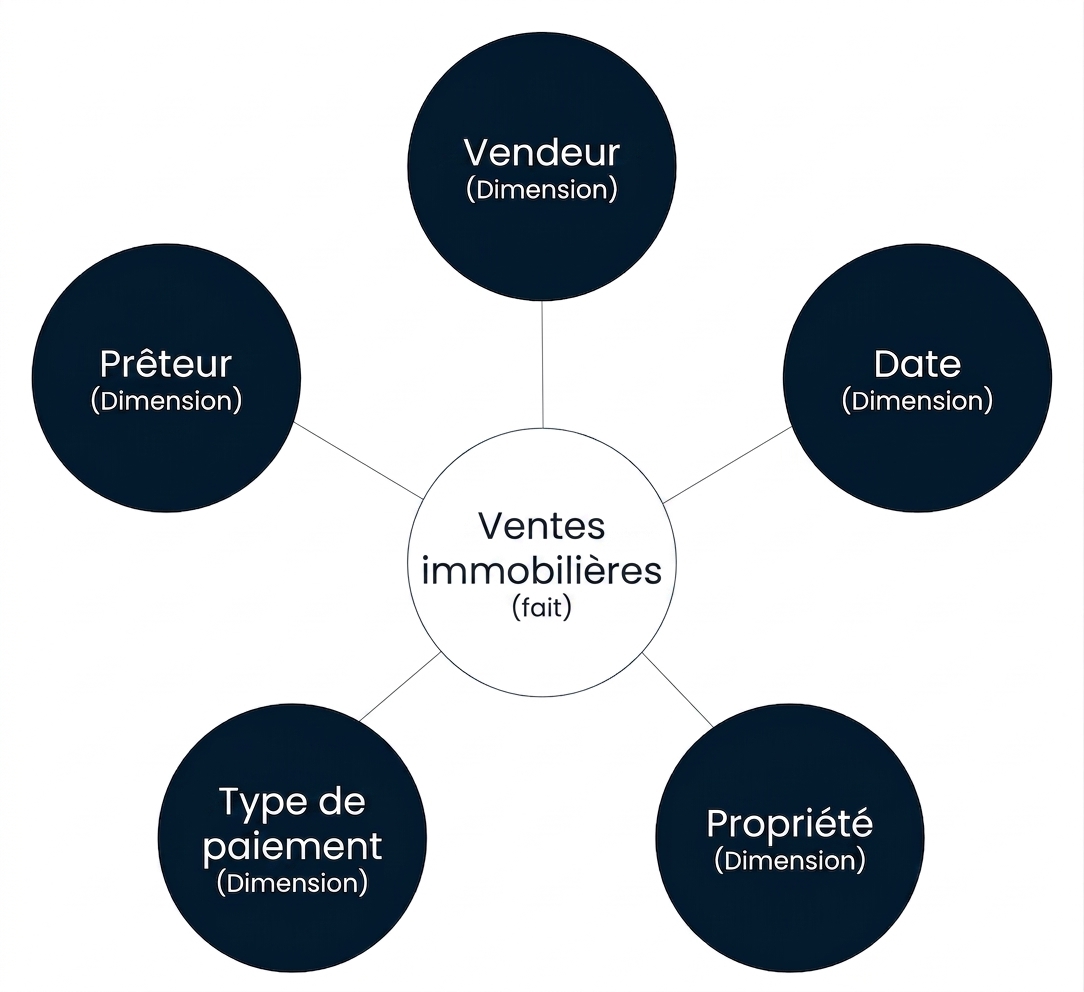

Diagramme d'un schéma en étoile avec un fait entouré de cinq dimensions

Composé de
- Faits (mesures)
  - Mesures ou indicateurs de votre processus d'affaires
- Clés
  - Servent à établir les relations entre tables de faits et de dimensions
Les tables de faits sont longues et étroites
- Beaucoup de lignes
- Peu de colonnes

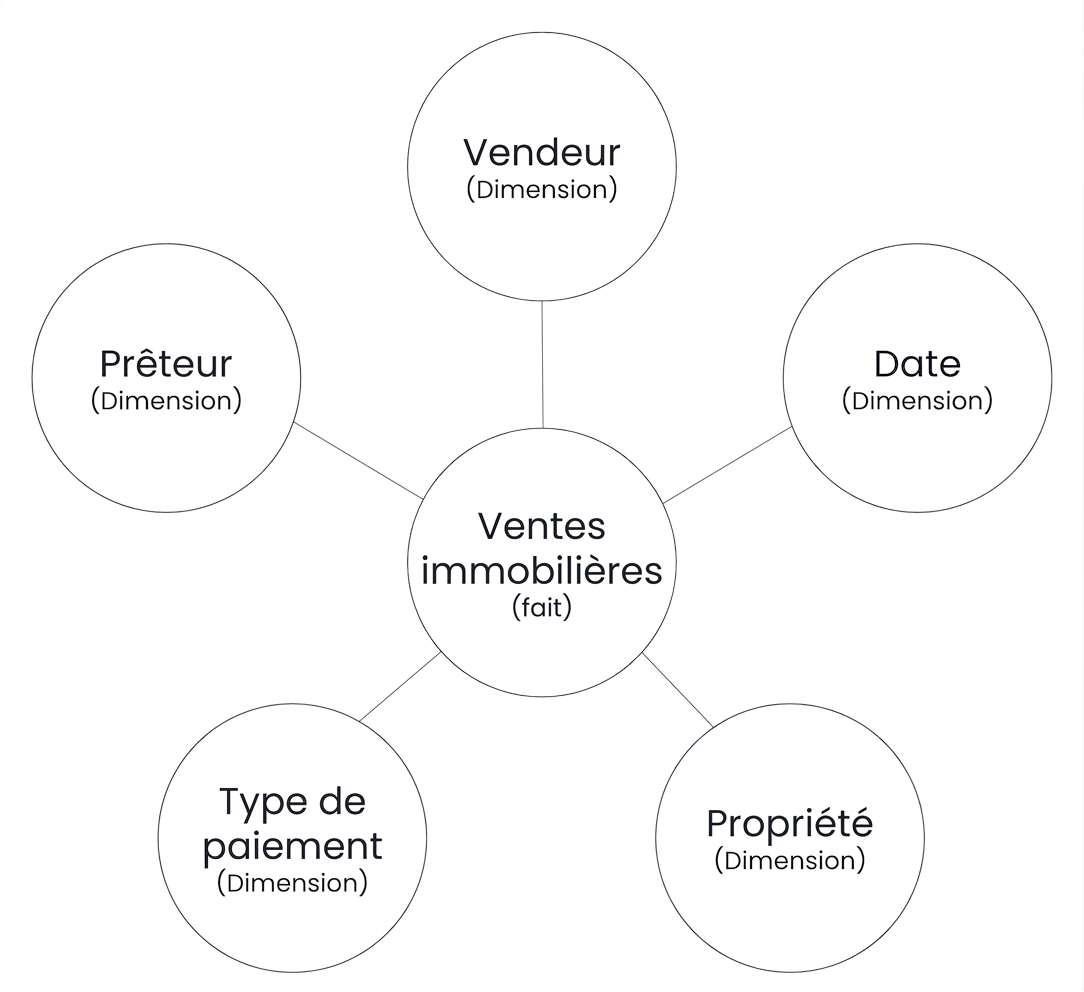

Diagramme d'un schéma en étoile avec un fait entouré de cinq dimensions

Table Ventes de propriétés

LenderID	StartDateID	PropertyID	PaymentTypeID	SalesPersonID	Rent	Duration
CO76	20200624	PG14	P2	SA9	750	24
CO56	20200907	PG4	P4	SA12	1250	12
CO62	20201201	PG16	P3	SA5	3000	36
CO43	20200201	PG6	P3	SA6	500	24
CO76	20200530	PG20	P2	SA6	5000	12
CO76	20200115	PG11	P2	SA2	2000	24
CO32	20201201	PG15	P2	SA9	450	36
...	...	...	...	...	...	...

Clés : établir les relations entre les tables

LenderID	StartDateID	PropertyID	PaymentTypeID	SalesPersonID	Rent	Duration
CO76	20200624	PG14	P2	SA9	750	24
CO56	20200907	PG4	P4	SA12	1250	12
CO62	20201201	PG16	P3	SA5	3000	36
CO43	20200201	PG6	P3	SA6	500	24
CO76	20200430	PG20	P2	SA9	5000	12
CO76	20200115	PG11	P2	SA2	2000	24
CO32	20201201	PG15	P2	SA9	450	36
...	...	...	...	...	...	...

Mesures : indicateurs du processus d'affaires

LenderID	StartDateID	PropertyID	PaymentTypeID	SalesPersonID	Rent	Duration
CO76	20200624	PG14	P2	SA9	750	24
CO56	20200907	PG4	P4	SA12	1250	12
CO62	20201201	PG16	P3	SA5	3000	36
CO43	20200201	PG6	P3	SA6	500	24
CO76	20200430	PG20	P2	SA9	5000	12
CO76	20200115	PG11	P2	SA2	2000	24
CO32	20201201	PG15	P2	SA9	450	36
...	...	...	...	...	...	...

Fournissent le contexte
- Qui, quoi, quand, où, pourquoi ?
Concepts d'affaires partagés
- P. ex. personne, employé, client, fournisseur
Données statiques ou « à évolution lente »
- P. ex. nom, date de naissance, taille
Les tables de dimensions sont courtes et larges
- Peu de lignes
- Beaucoup de colonnes

Diagramme d'un schéma en étoile avec un fait entouré de cinq dimensions

Table Vendeuse ou vendeur

SalesPersonID	FirstName	LastName	DateOfBirth	Salary
SA9	Mary	Howe	1990-02-19	24000
SA12	David	Ford	1978-03-24	18000
SA5	Ann	Beech	1980-11-10	12000
SA6	Julie	Lee	1985-06-13	30000
SA9	John	White	1965-10-01	9000
...	...		...

Clé : établir la relation avec la table de faits

SalesPersonID	FirstName	LastName	DateOfBirth	Salary
SA9	Mary	Howe	1990-02-19	24000
SA12	David	Ford	1978-03-24	18000
SA5	Ann	Beech	1980-11-10	12000
SA6	Julie	Lee	1985-06-13	30000
SA9	John	White	1965-10-01	9000
...	...		...

Attributs : caractéristiques de la dimension

SalesPersonID	FirstName	LastName	DateOfBirth	Salary
SA9	Mary	Howe	1990-02-19	24000
SA12	David	Ford	1978-03-24	18000
SA5	Ann	Beech	1980-11-10	12000
SA6	Julie	Lee	1985-06-13	30000
SA9	John	White	1965-10-01	9000
...	...	...	...	...

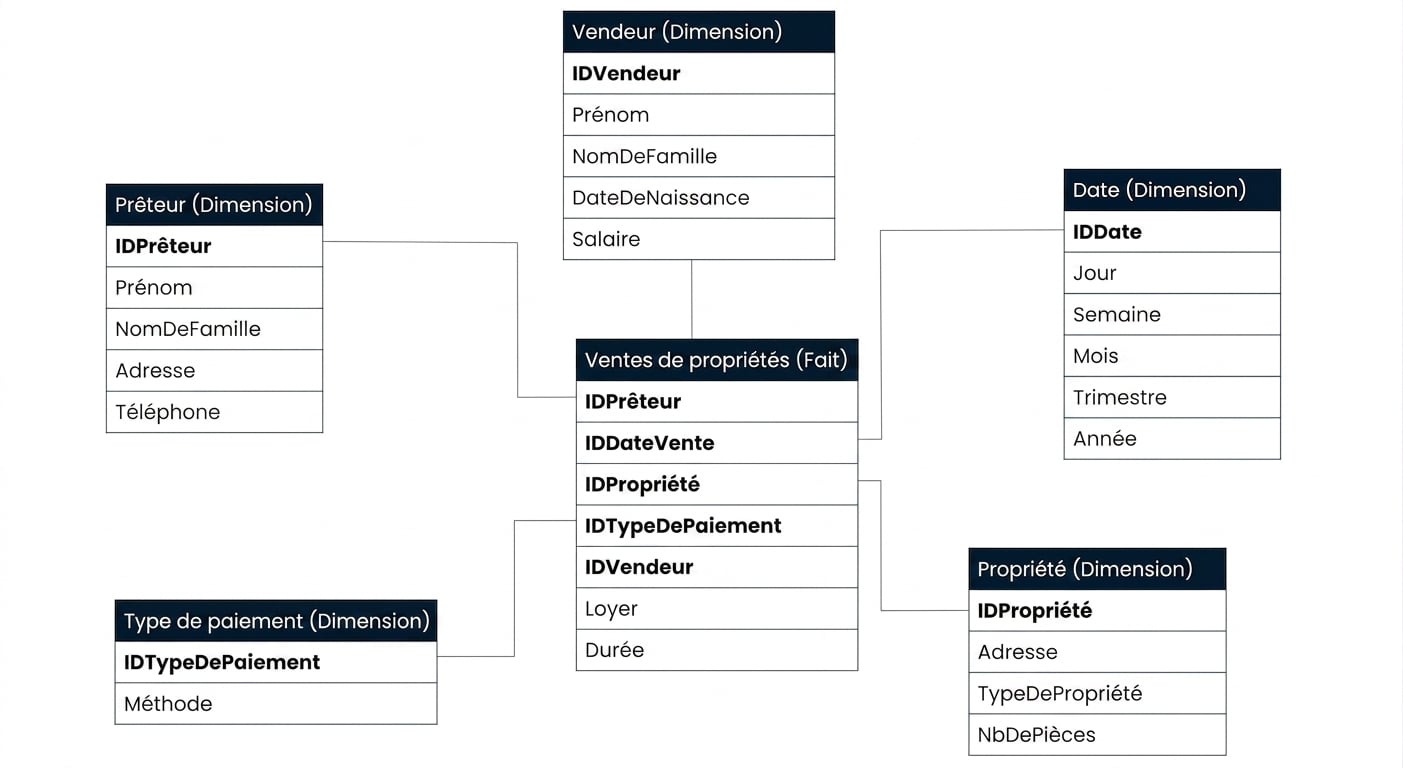

Modèle de données du schéma en étoile Ventes de propriétés

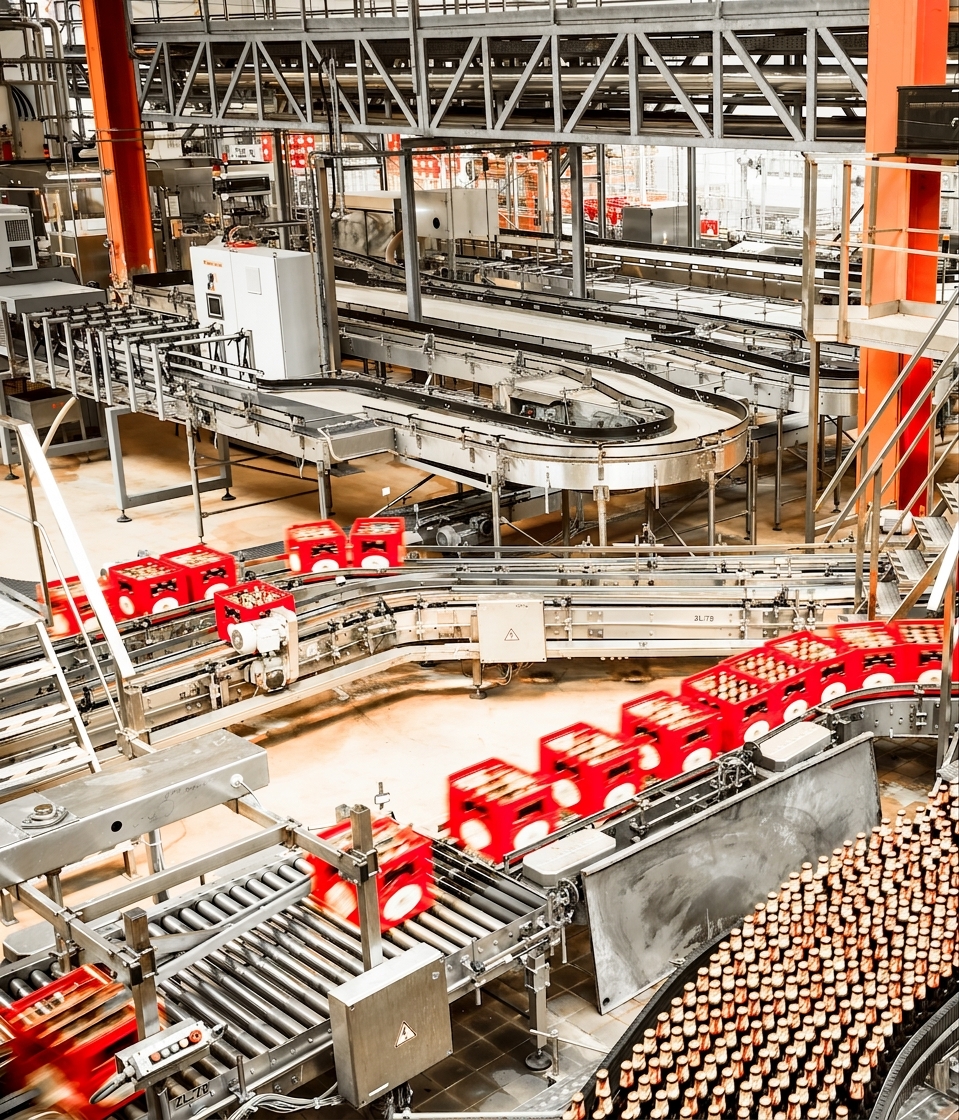

Photo d'un convoyeur dans une usine d'embouteillage

Modélisation des données dans Power BI
