การใช้สี

ทำความเข้าใจการแสดงผลข้อมูล

Richie Cotton

Data Evangelist at DataCamp

Color space: Red-Green-Blue

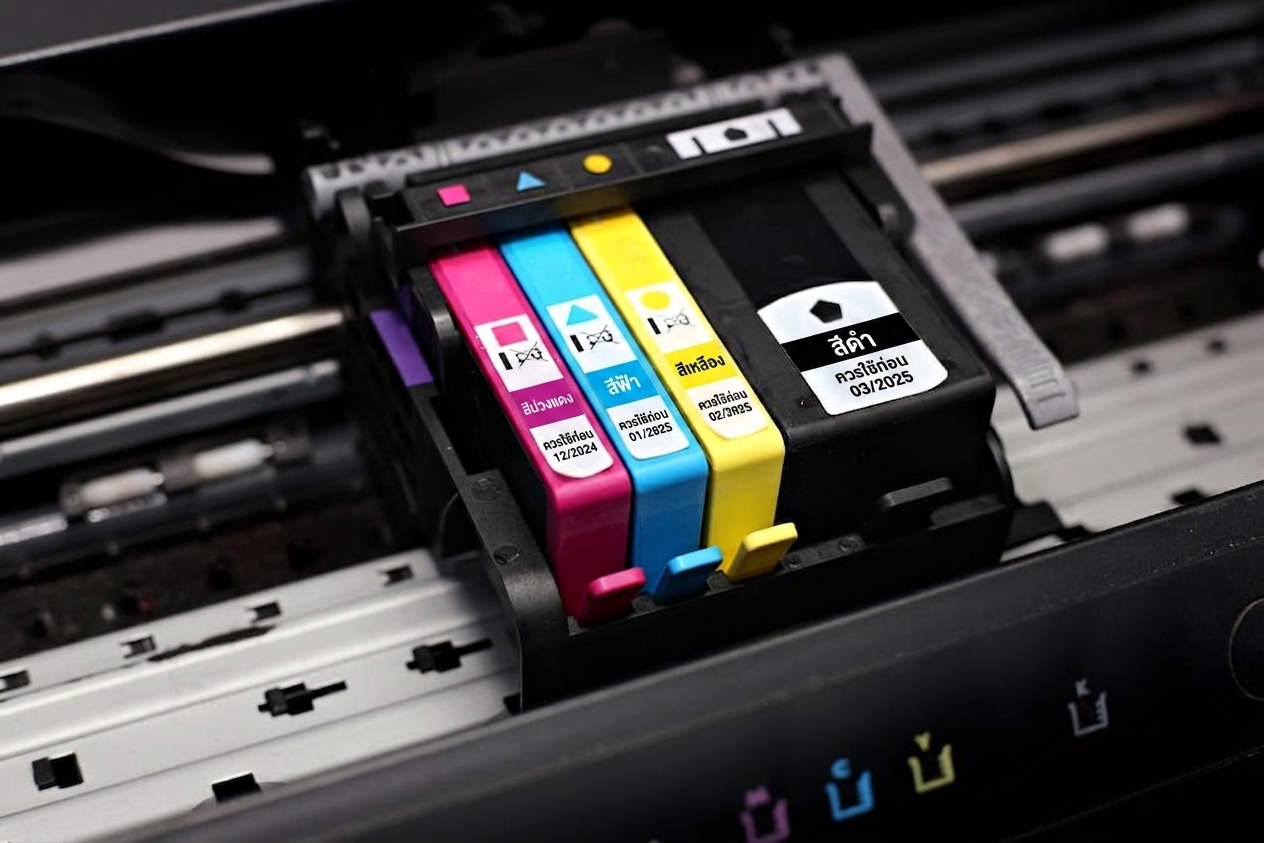

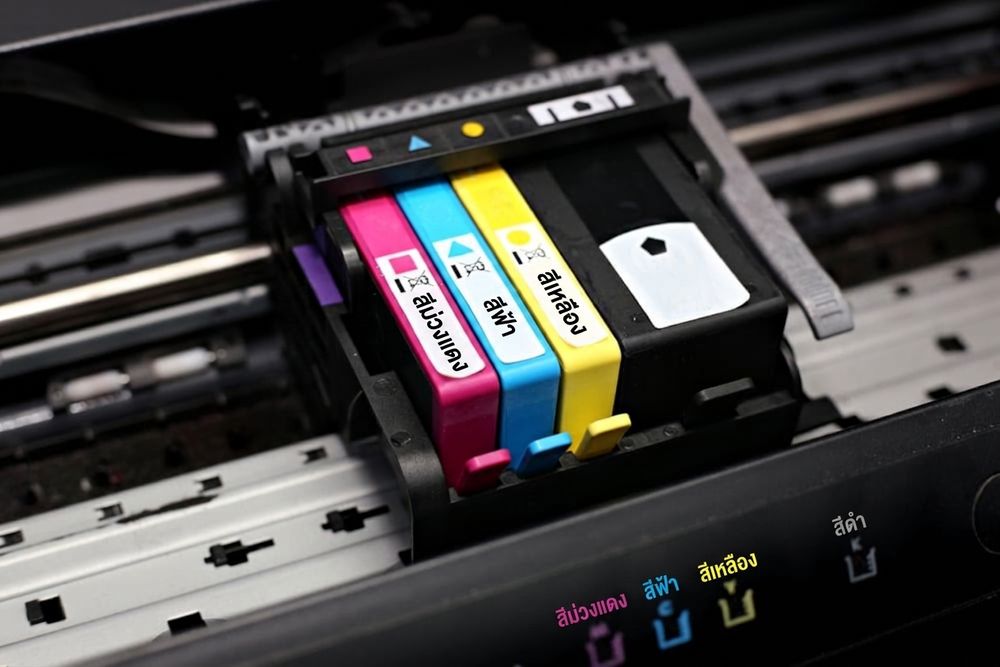

Color space: Cyan-Magenta-Yellow-blacK

การเลือกชุดสีสำหรับกราฟ

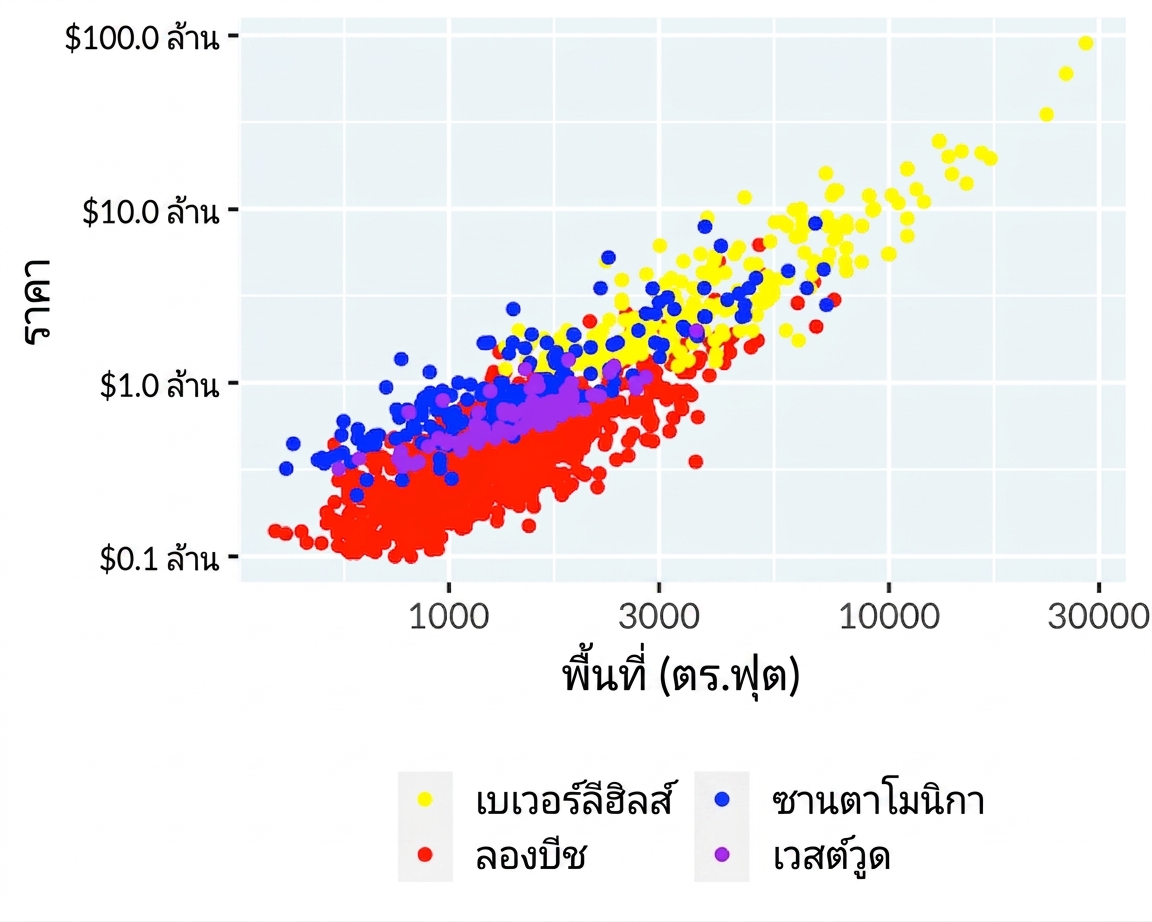

กราฟกระจายของราคาเทียบกับพื้นที่โดยใช้ชุดสีที่ไม่เหมาะสม

โดยทั่วไป แต่ละสีควรโดดเด่นพอๆ กัน
ระยะห่างในการรับรู้ระหว่างสีแต่ละสีในกราฟควรสม่ำเสมอ

Color space: Hue-Chroma-Luminance

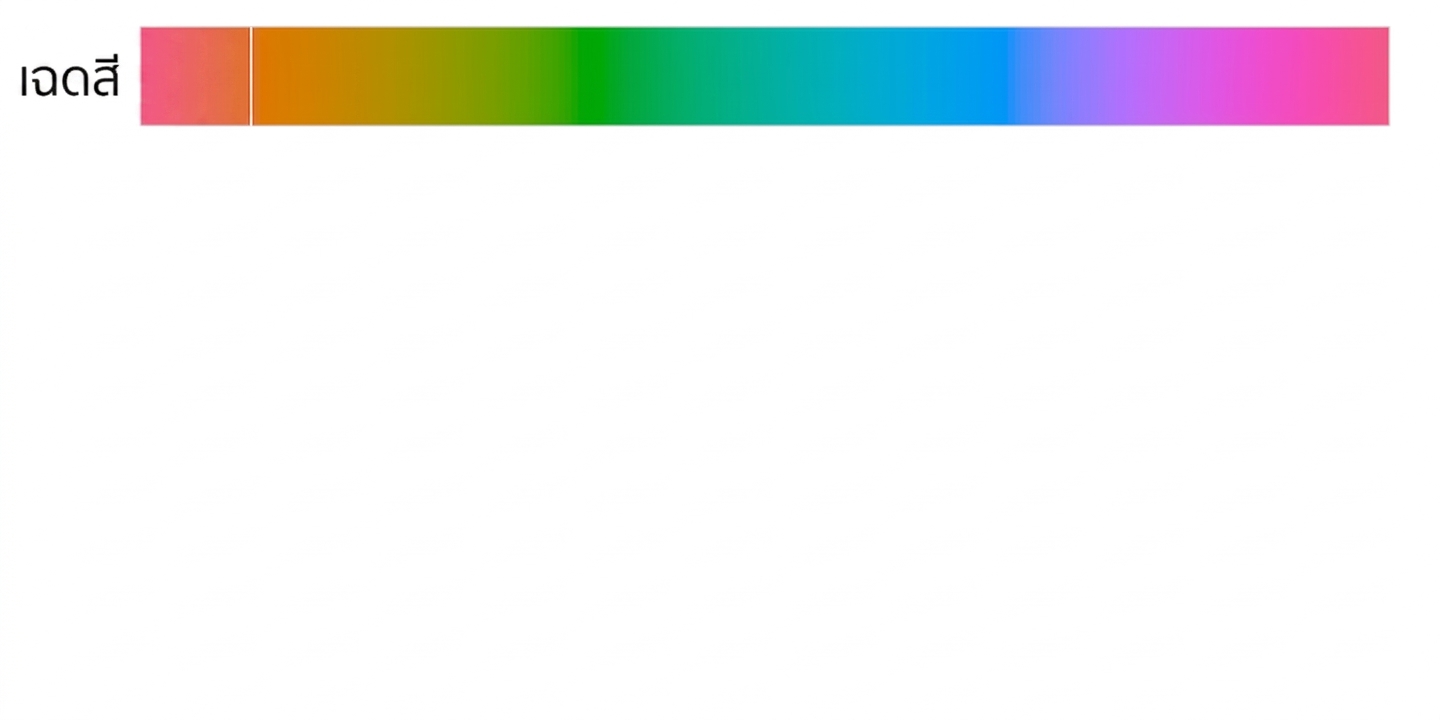

ตัวอย่างสี Hue

Color space: Hue-Chroma-Luminance

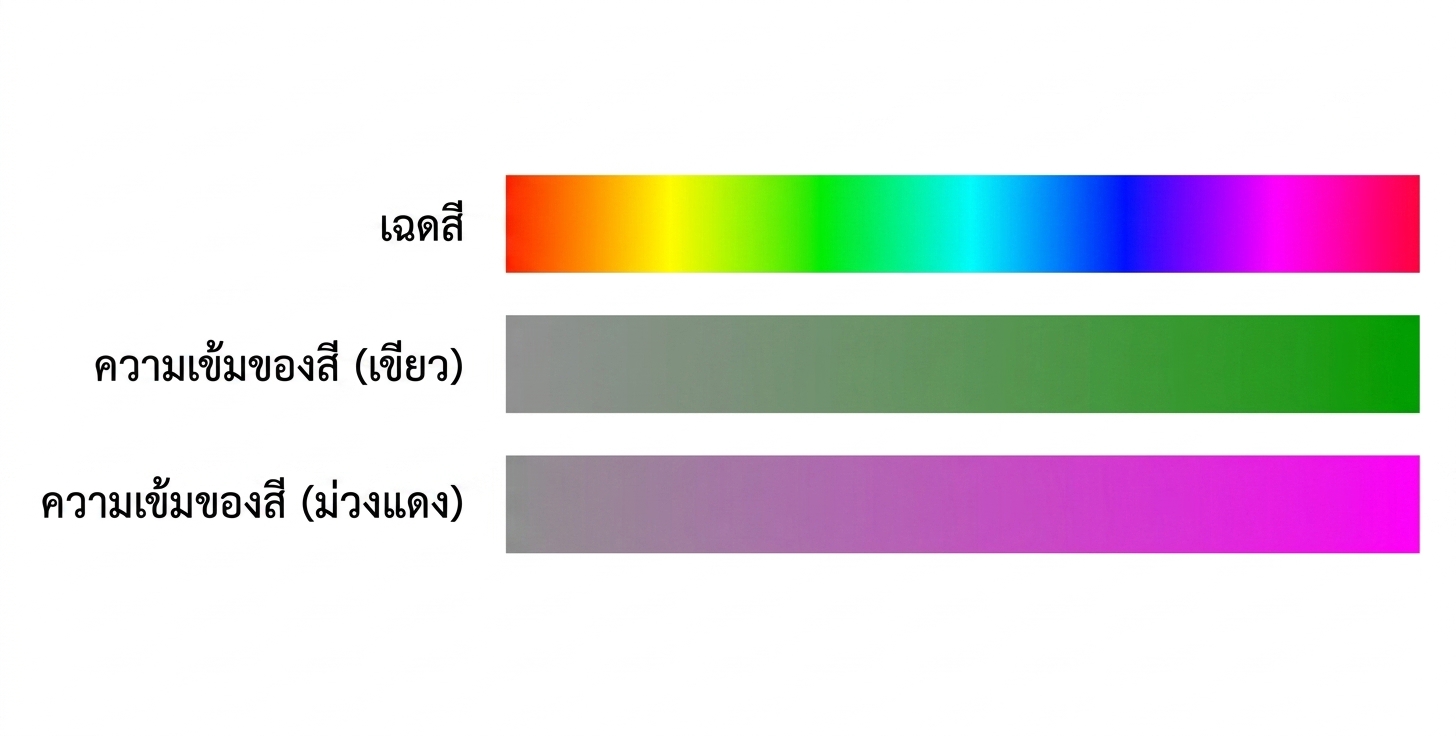

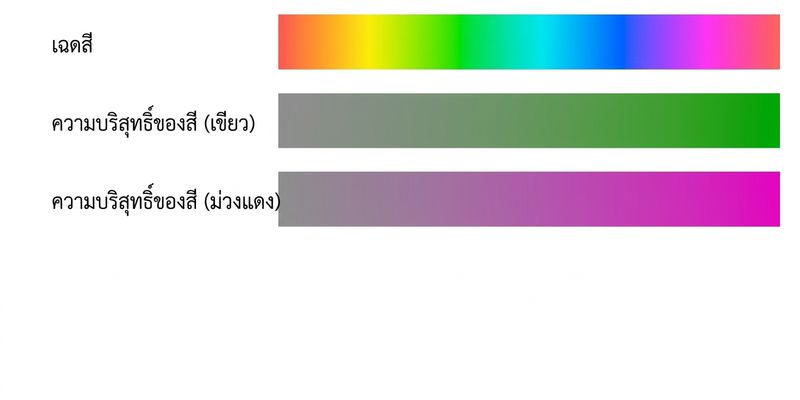

ตัวอย่างสี Chroma และ Luminance

Color space: Hue-Chroma-Luminance

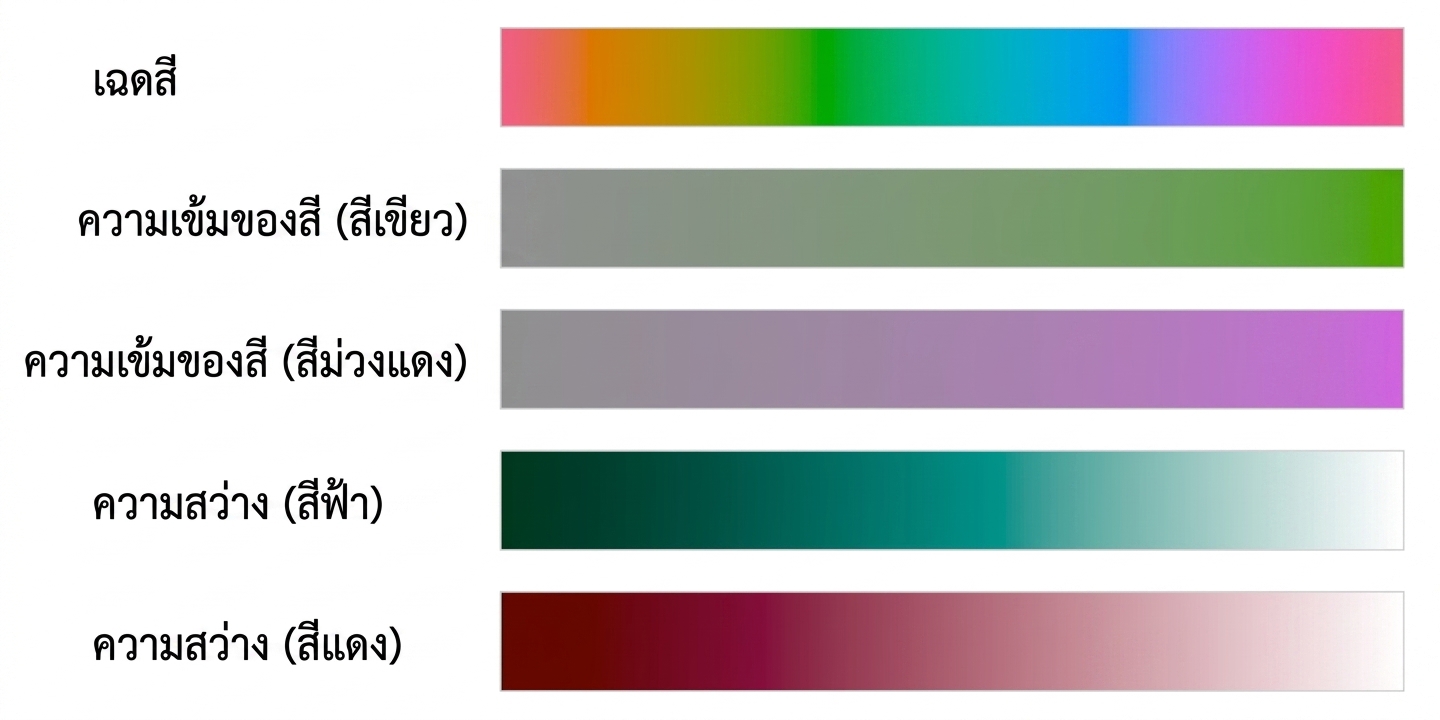

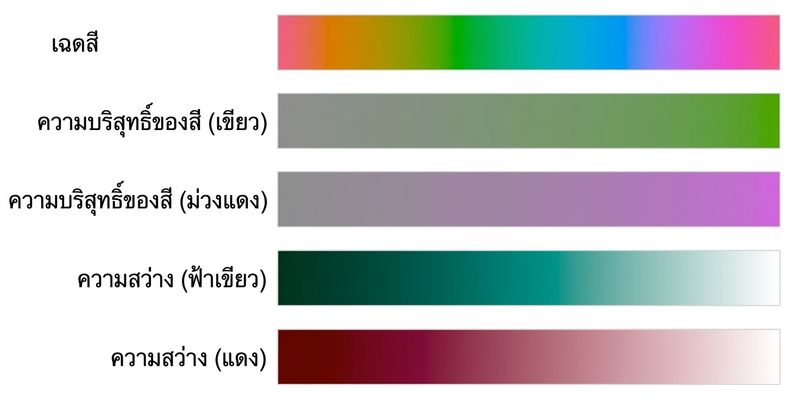

ตัวอย่างสี Hue, Chroma และ Luminance

ชุดสี 3 ประเภท: qualitative

ประเภท	จุดประสงค์	สิ่งที่ควรปรับเปลี่ยน
qualitative	แยกความแตกต่างของหมวดหมู่ที่ไม่มีลำดับ	hue

ตัวอย่างสีสำหรับข้อมูลเชิงคุณภาพ

ตัวอย่างชุดสี qualitative

กราฟเส้นแสดงการใช้งานเทคโนโลยีในครัวเรือนของสหรัฐอเมริกา แกน x ตั้งแต่ปี 1930 ถึง 1970 แกน y ตั้งแต่ 0 ถึง 100 เปอร์เซ็นต์ มีเส้น 4 เส้นแสดงการใช้งานรถยนต์ ตู้เย็น เตา และเครื่องดูดฝุ่น

ชุดสี 3 ประเภท: sequential

ประเภท	จุดประสงค์	สิ่งที่ควรปรับเปลี่ยน
sequential	แสดงลำดับ	chroma หรือ luminance

ตัวอย่างสีสำหรับสเกลแบบ sequential

ตัวอย่างชุดสี sequential

กราฟแท่งแสดงการบริโภคผักตามปี

ตัวอย่างชุดสี sequential อีกแบบหนึ่ง

กราฟกระจายแสดงระยะเวลาการศึกษาเทียบกับ GNI โดยใช้สีแทนอายุขัยเฉลี่ย

¹ Viridis color scale: https://bids.github.io/colormap

ชุดสี 3 ประเภท: diverging

ประเภท	จุดประสงค์	สิ่งที่ควรปรับเปลี่ยน
diverging	แสดงค่าสูงหรือต่ำกว่าจุดกึ่งกลาง	chroma หรือ luminance ร่วมกับ 2 hue

ตัวอย่างสีสำหรับข้อมูลแบบ diverging

ชุดข้อมูลสำรวจ Green Tech ในมาเลเซีย

question	response	n
Uses reliable and repairable	Strongly Disagree	4
Uses reliable and repairable	Disagree	8
Uses reliable and repairable	Neutral	37
Uses reliable and repairable	Agree	52
Uses reliable and repairable	Strongly Agree	26
...	...	...

¹ Islam et al. (2019) http://dx.doi.org/10.17632/wggvryfhsk.1

ตัวอย่างชุดสี diverging

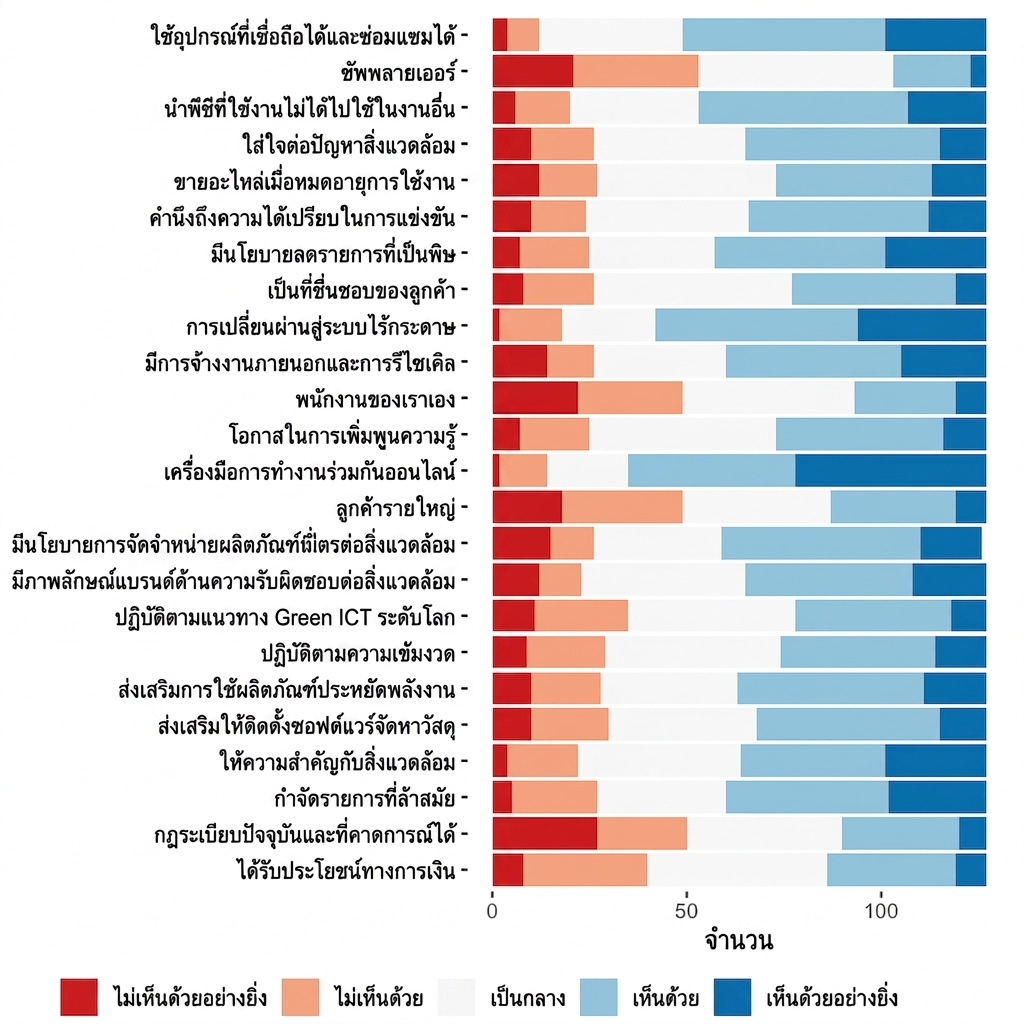

กราฟแท่งแบบ Likert survey

มาฝึกกันเถอะ!

ทำความเข้าใจการแสดงผลข้อมูล
