Introduction aux arbres de décomposition

Analyse des tendances dans Power BI

Maarten Van den Broeck

Content Developer at DataCamp

Qu'est-ce qu'un arbre de décomposition ?

Définition :

Méthode qui décompose une variable cible selon plusieurs dimensions ou variables pour en mesurer l'influence.

Cas d'usage :

Exploration ad hoc
Analyse des causes fondamentales
Repérage des variables influentes

Structure d'un arbre de décomposition

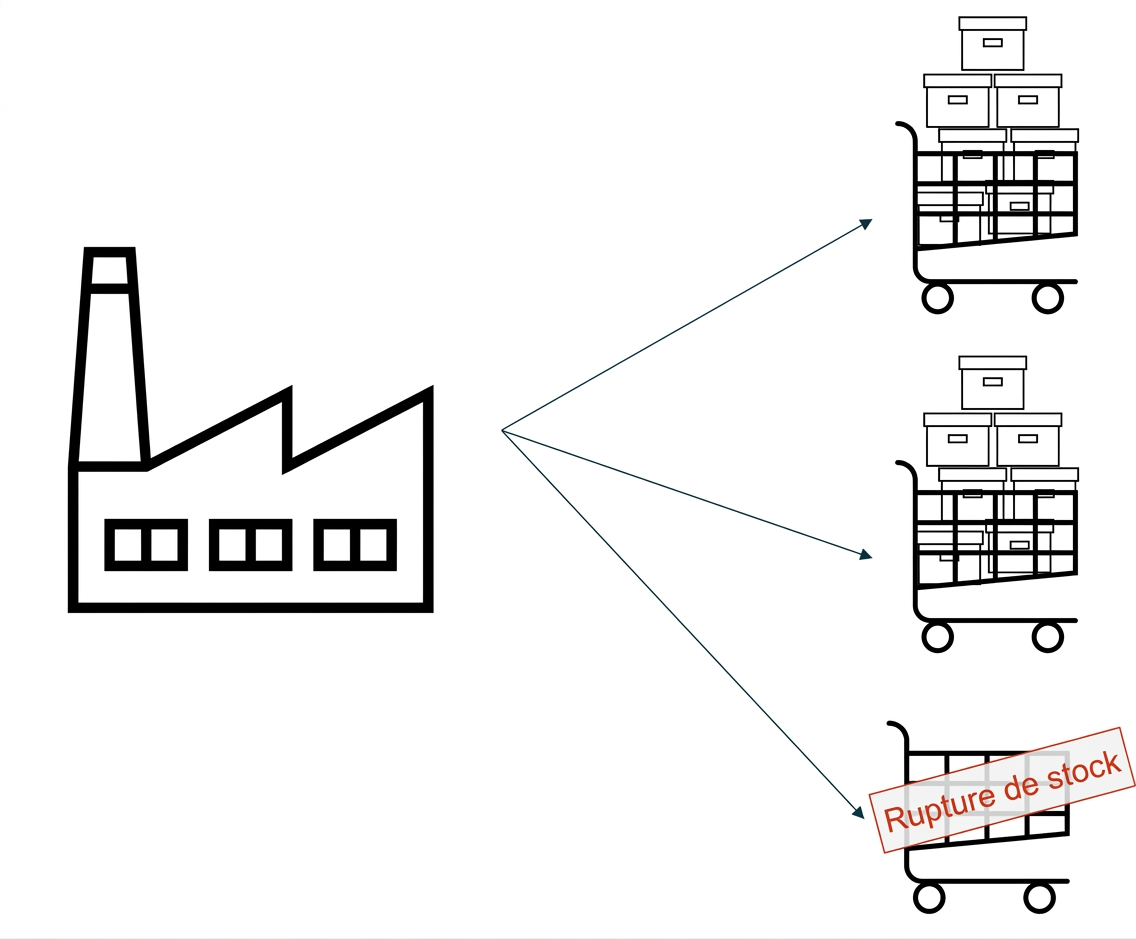

Une usine avec trois commandes, dont une vide ou en rupture de stock.

Structure d'un arbre de décomposition

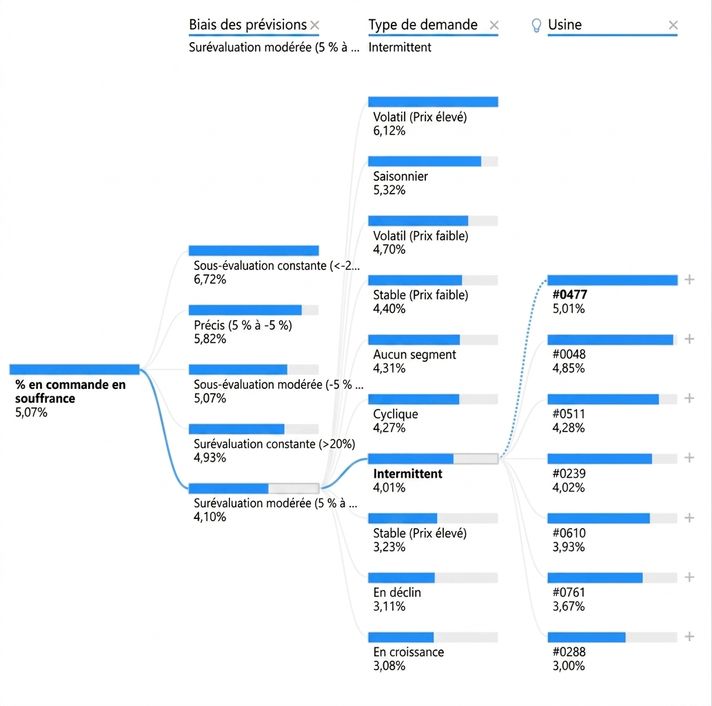

Visualisation d'un arbre de décomposition de Power BI. Affiche un nœud racine et plusieurs nœuds enfants reliés par des branches (chemins).

Structure d'un arbre de décomposition

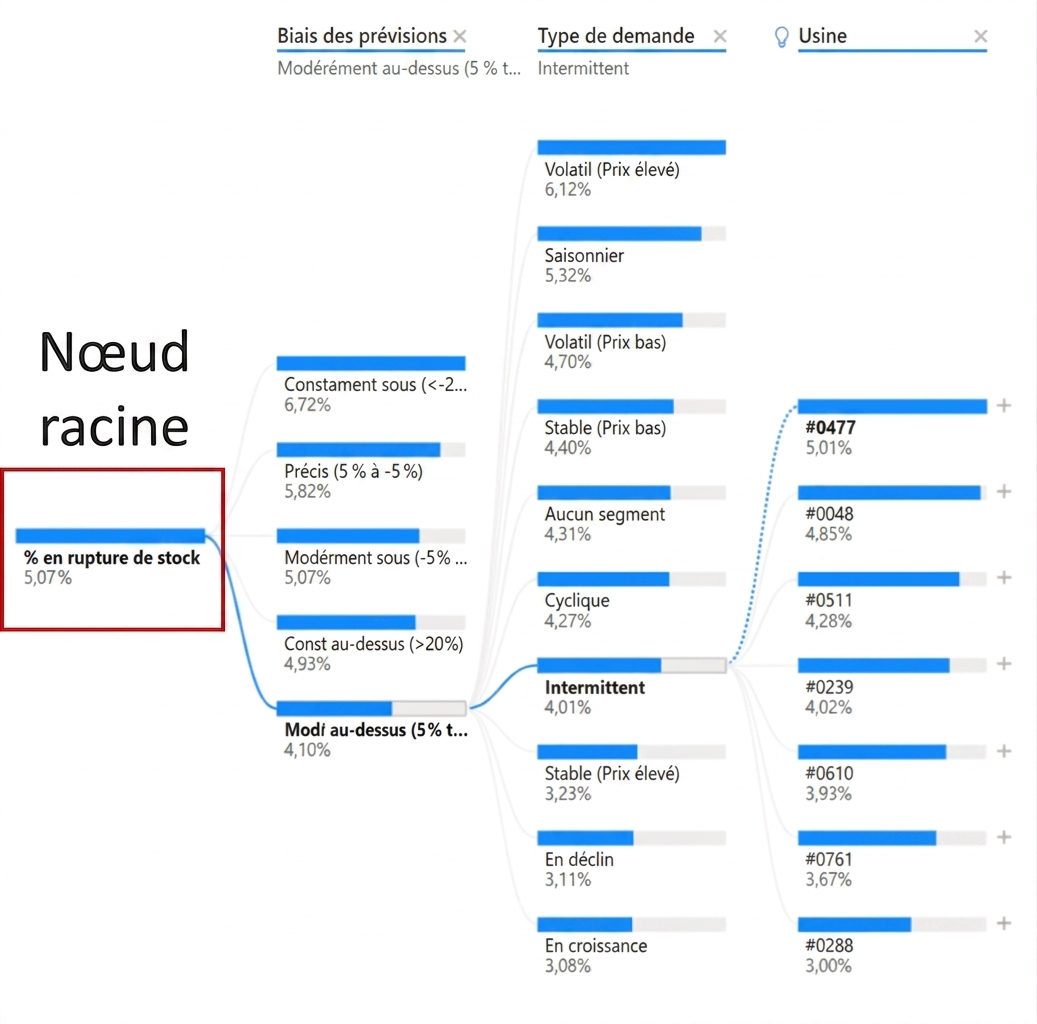

Visualisation d'un arbre de décomposition de Power BI. Affiche un nœud racine et plusieurs nœuds enfants avec des branches (chemins). Le nœud racine, à l'extrême gauche, est en surbrillance.

Structure d'un arbre de décomposition

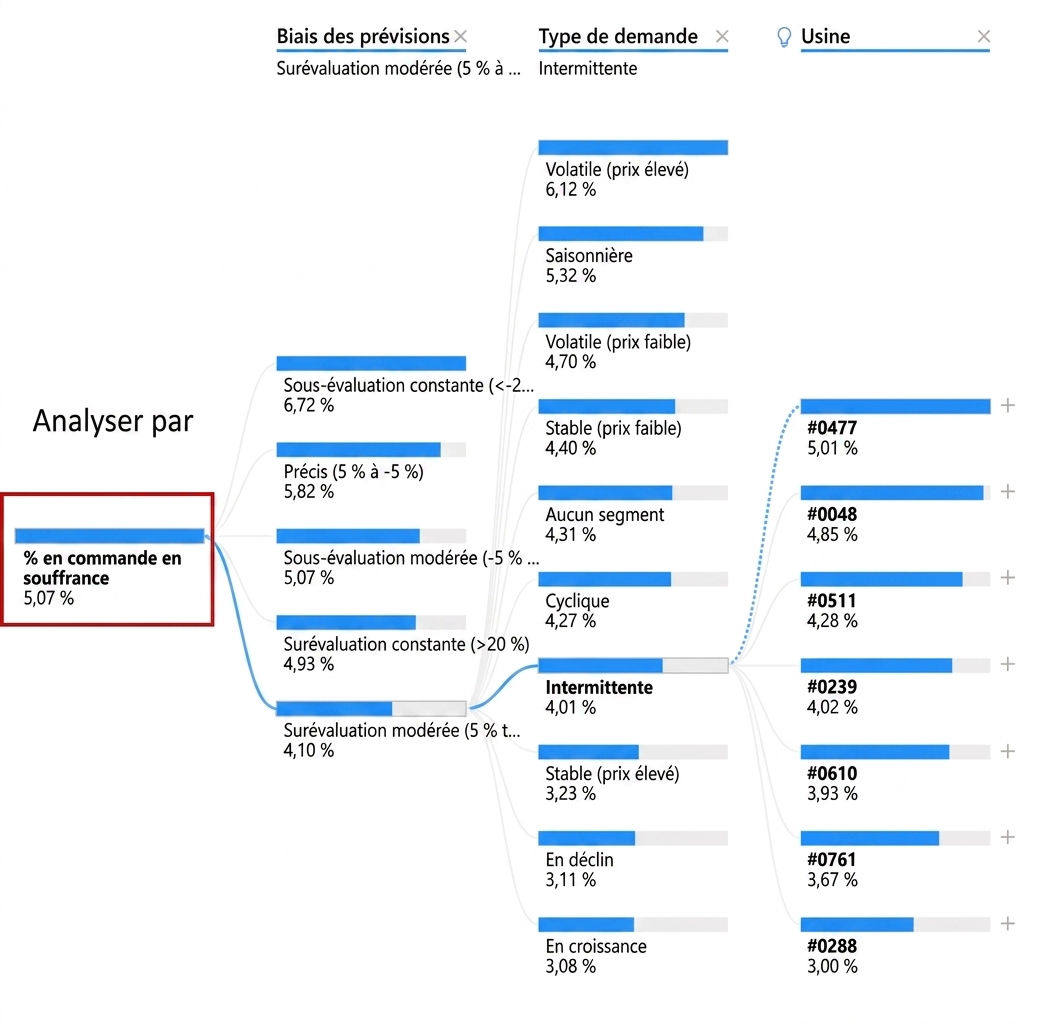

Visualisation d'un arbre de décomposition de Power BI. Affiche un nœud racine et plusieurs nœuds enfants avec des branches (chemins). Le nœud racine, à l'extrême gauche, est en surbrillance.

Structure d'un arbre de décomposition

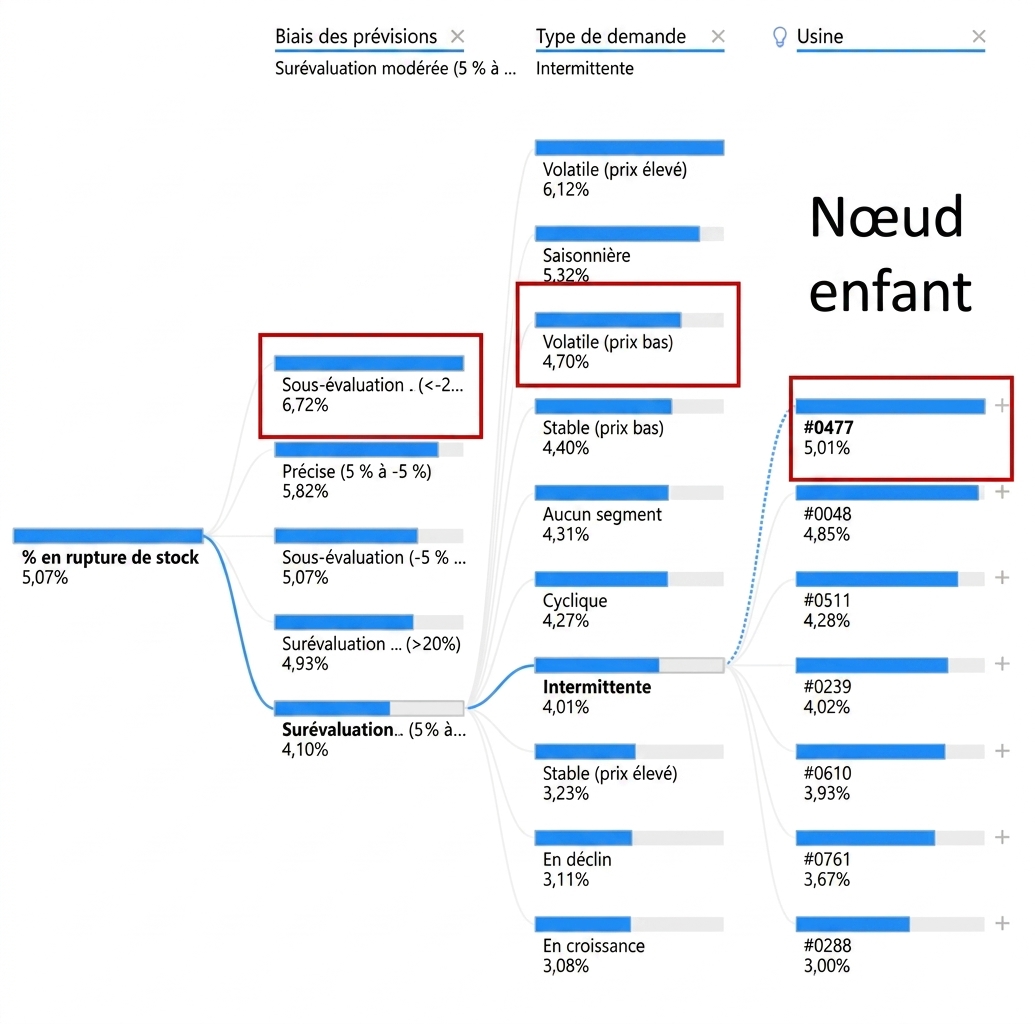

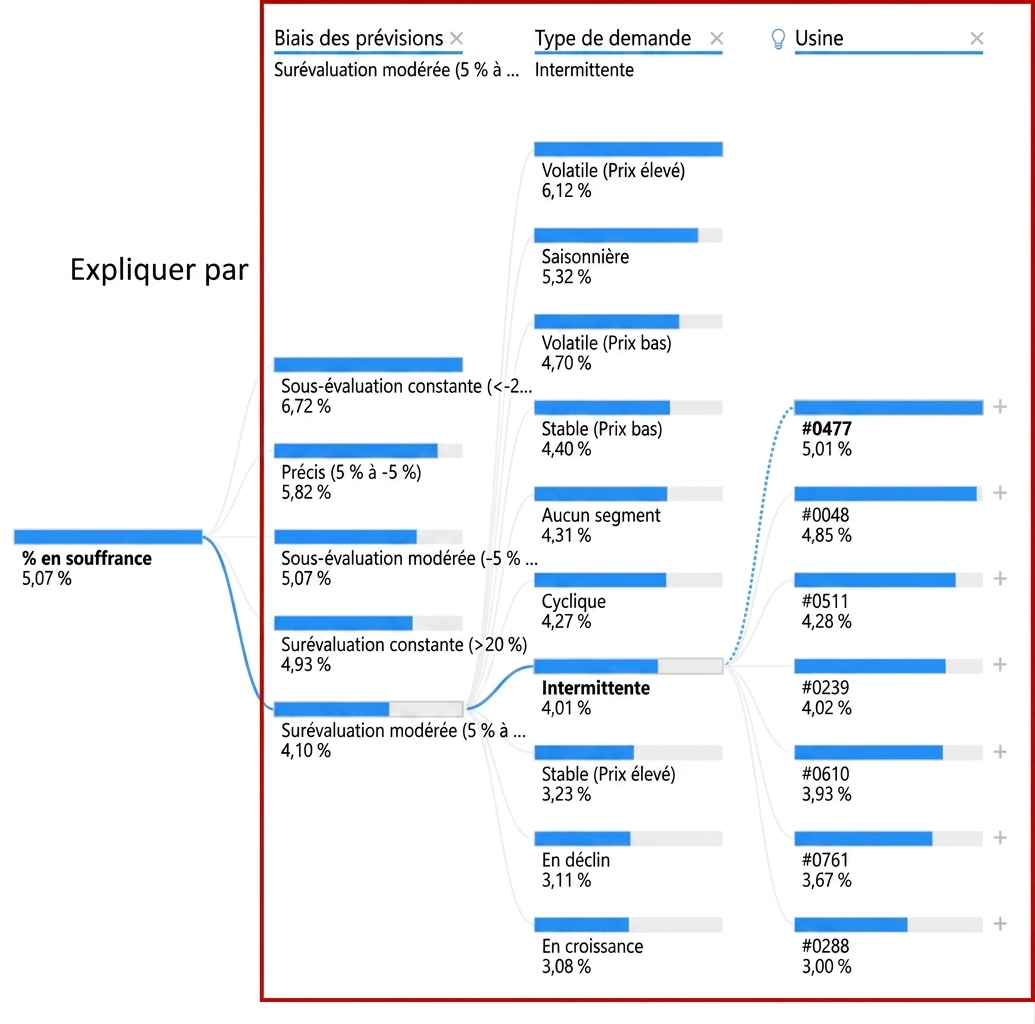

Visualisation d'un arbre de décomposition de Power BI. Affiche un nœud racine et plusieurs nœuds enfants avec des branches (chemins). Les nœuds enfants, soit les variables d'explication, sont en surbrillance.

Structure d'un arbre de décomposition

Visualisation d'un arbre de décomposition de Power BI. Affiche un nœud racine et plusieurs nœuds enfants avec des branches (chemins). Quelques nœuds enfants sont en surbrillance.

Structure d'un arbre de décomposition

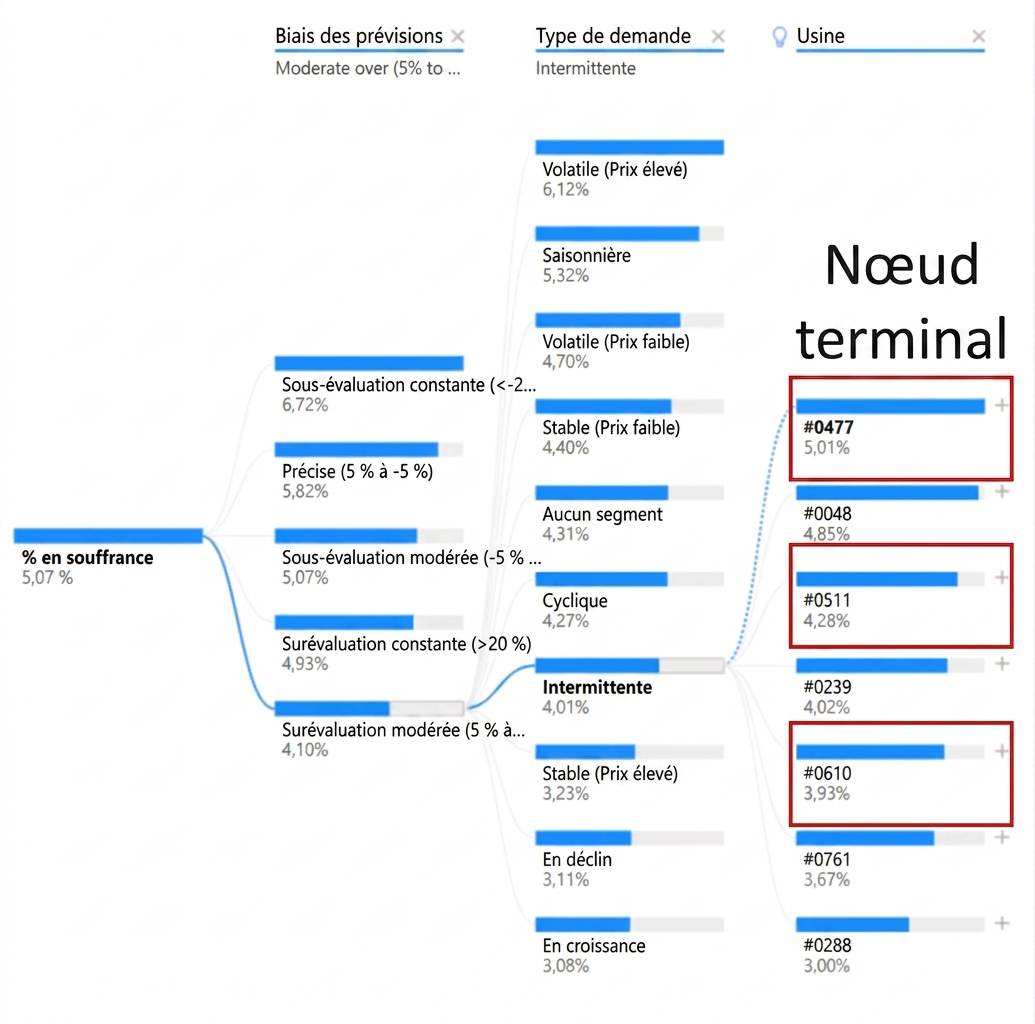

Visualisation d'un arbre de décomposition de Power BI. Affiche un nœud racine et plusieurs nœuds enfants avec des branches (chemins). Les nœuds enfants à l'extrême droite, dits nœuds feuilles, sont en surbrillance.

Structure d'un arbre de décomposition

Visualisation d'un arbre de décomposition de Power BI. Gros plan sur un niveau de nœuds enfants montrant les barres bleues et leur remplissage.

Structure d'un arbre de décomposition

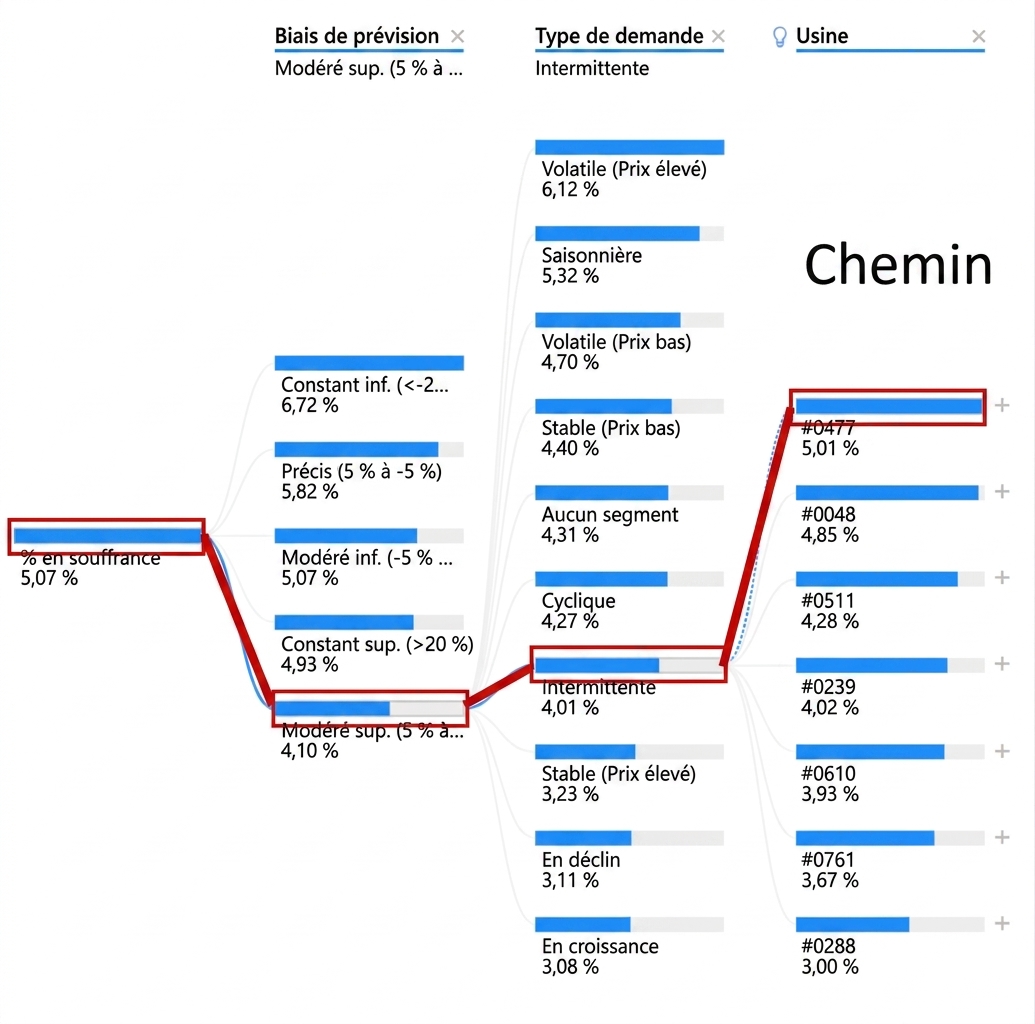

Visualisation d'un arbre de décomposition de Power BI. Affiche un nœud racine et plusieurs nœuds enfants avec des branches (chemins). Un chemin est en surbrillance.

Lire un arbre de décomposition

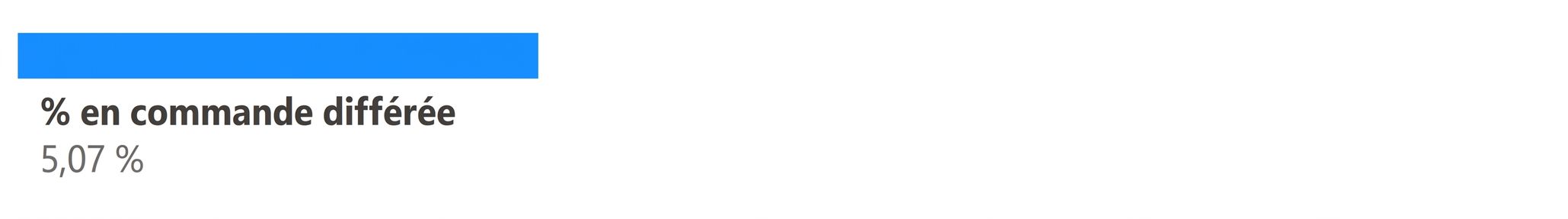

Le nœud racine du chemin surligné, indiquant 5,07 % de commandes en rupture de stock.

Un grand carré représentant l'ensemble des données. Deux petits carrés bleus représentent le pourcentage de commandes en rupture de stock.

Lire un arbre de décomposition

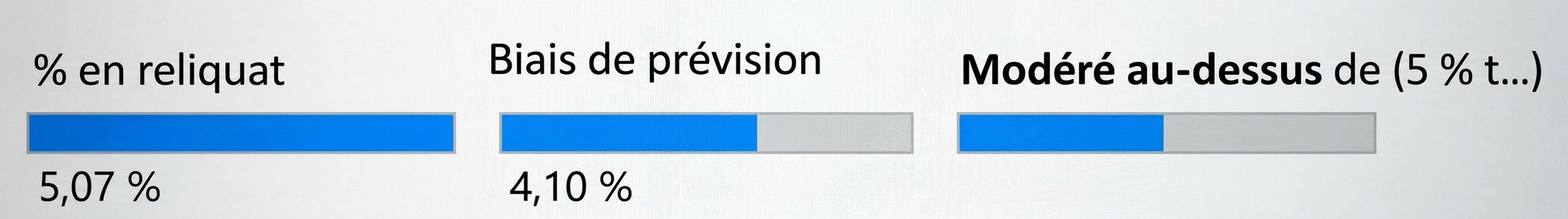

Un nœud enfant du premier niveau, variable Forecast Bias, et le pourcentage associé de commandes en rupture de stock.

Sous-ensemble du grand carré précédent représentant une partie de l'ensemble de données. Deux petits carrés bleus indiquent le pourcentage de commandes en rupture de stock pour ce sous-ensemble.

Lire un arbre de décomposition

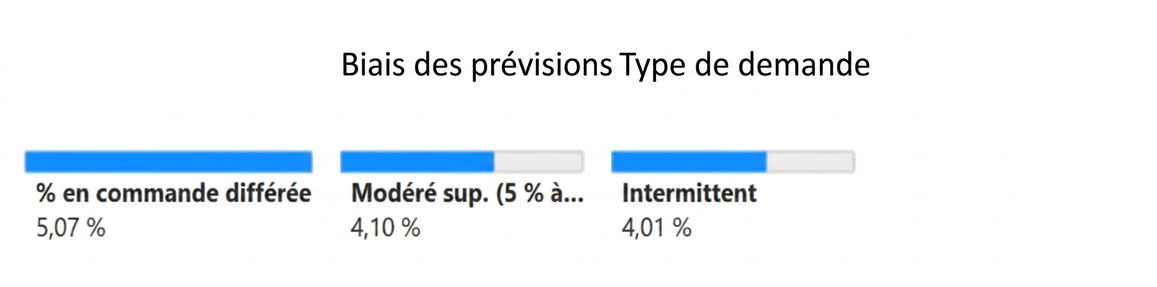

Un nœud enfant du deuxième niveau, variable Demand Type, et le pourcentage associé de commandes en rupture de stock.

Sous-ensemble du sous-ensemble précédent représentant une plus petite partie de l'ensemble de données. Deux petits carrés bleus indiquent le pourcentage de commandes en rupture de stock pour ce sous-ensemble.

Lire un arbre de décomposition

Un nœud enfant du niveau final, variable Plant, et le pourcentage associé de commandes en rupture de stock.

Sous-ensemble des deux sous-ensembles précédents représentant une portion encore plus petite de l'ensemble de données. Trois petits carrés bleus indiquent le pourcentage de commandes en rupture de stock pour ce sous-ensemble.

Passons à la pratique !

Analyse des tendances dans Power BI
