Conception de tableau de bord

Principes de conception de tableaux de bord

Olga Scrivner, PhD

President, Scrivner Solutions Inc

Pourquoi la conception est-elle importante ?



  • Entreprise : NASDAQ
  • Besoins : communiquer le marché quotidien à l'investisseur moyen
  • Solution : un affichage en temps réel d'une valeur unique à Times Square



Pourquoi les courbes de tendance ne sont-elles pas idéales ?



bourse

1 Brath, Richard & Michael Peters. (2004). Dashboard design: why design is important.
Principes de conception de tableaux de bord

Pourquoi la conception est-elle importante ?



  • Entreprise : NASDAQ
  • Besoins : communiquer le marché quotidien à l'investisseur moyen
  • Solution : un affichage en temps réel d'une valeur unique à Times Square



Pourquoi les courbes de tendance ne sont-elles pas idéales ?



bourse



Perspectives historiques ou indicateurs en temps réel

1 Brath, Richard & Michael Peters. (2004). Dashboard design: why design is important.
Principes de conception de tableaux de bord

Composantes de conception

                Public cible

  • Qui utilisera ce tableau de bord ?
  • Quels sont leurs besoins ?
  • Quel format convient au public ?
  • À quelle fréquence y accédera-t-on ?

  public

                        Composantes

  • But : exploratoire ou explicatif
  • Format : horizontal ou vertical
  • Disposition : grille ou flex
  • Visuels : valeurs, dimensions, formes



composantes

Principes de conception de tableaux de bord

But du tableau de bord

              Tableau de bord exploratoire

tableau de bord exploratoire

Un tableau exploratoire permet d'explorer les données.

                    Tableau de bord explicatif

tableau de bord explicatif

Un tableau explicatif fournit des perspectives prédéfinies.

Principes de conception de tableaux de bord

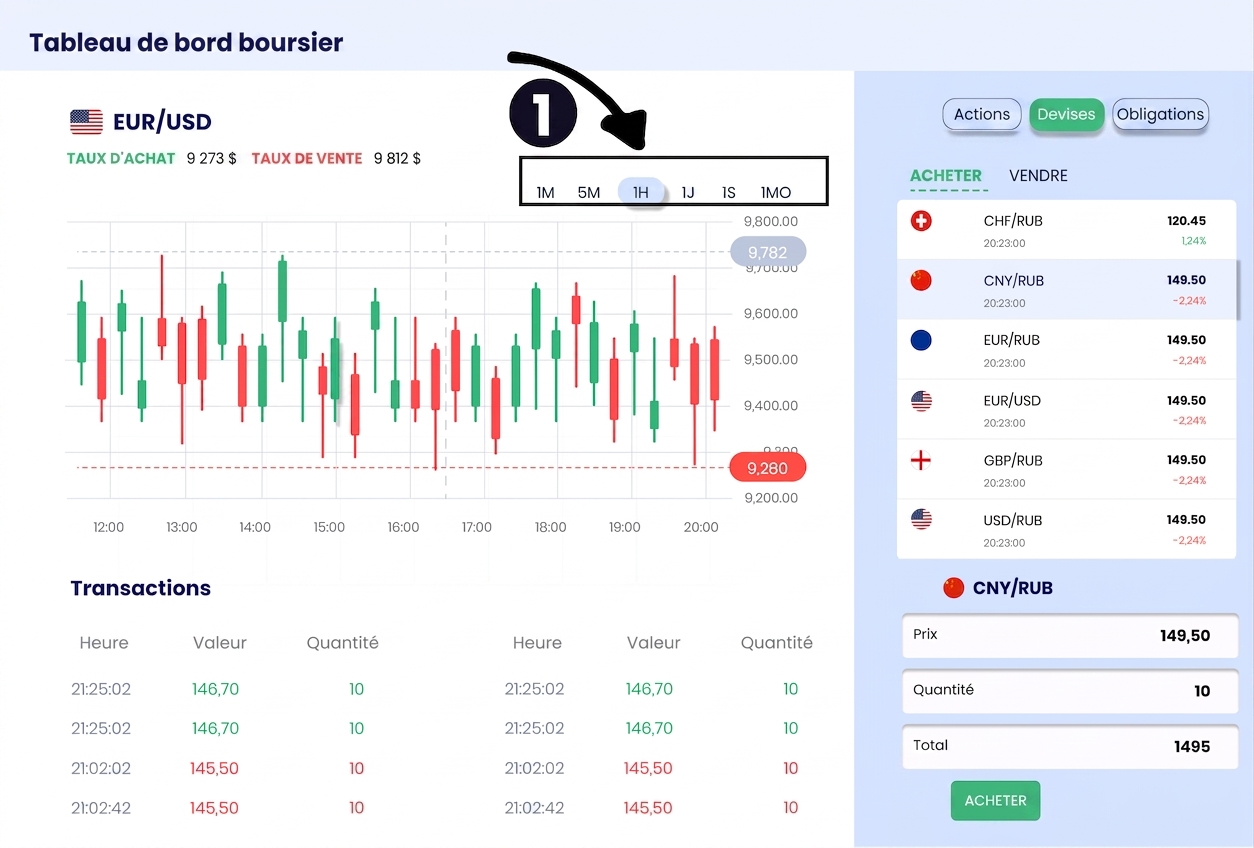

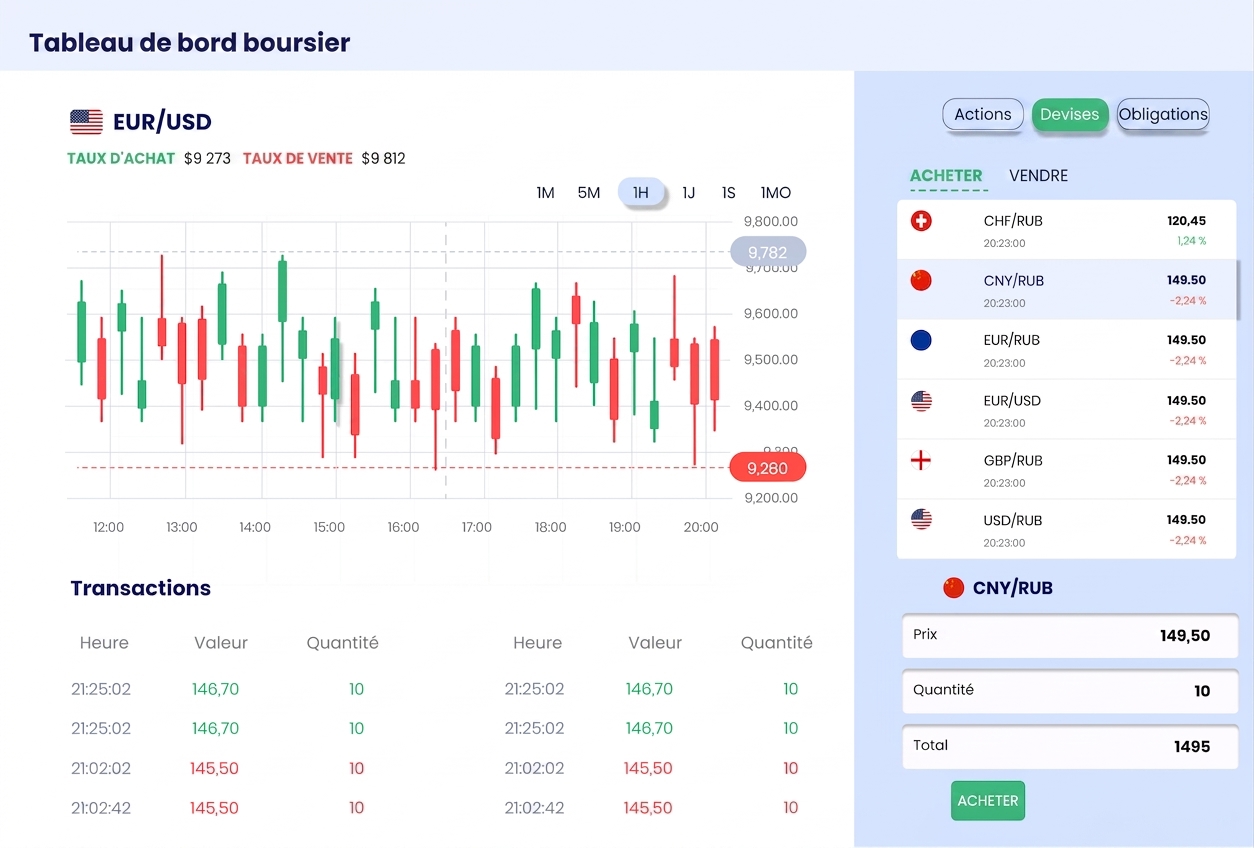

Tableau de bord exploratoire



tableau de bord exploratoire





  • Filtres pour segmenter les données à la carte
1 Baucke, Spencer. (2022). Dashboard design essentials.
Principes de conception de tableaux de bord

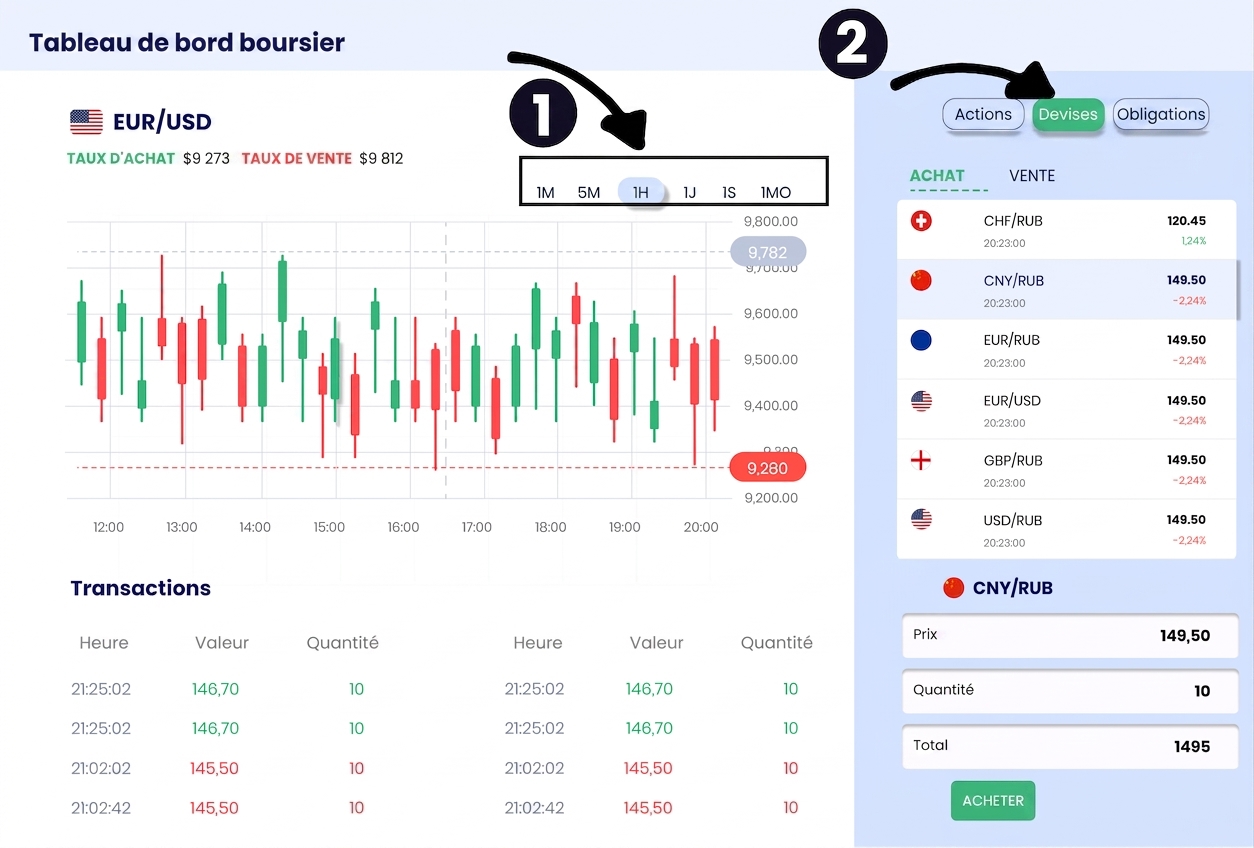

Tableau de bord exploratoire



tableau de bord exploratoire





  • Filtres pour segmenter les données à la carte
  • Panneaux de navigation personnalisables
1 Baucke, Spencer. (2022). Dashboard design essentials.
Principes de conception de tableaux de bord

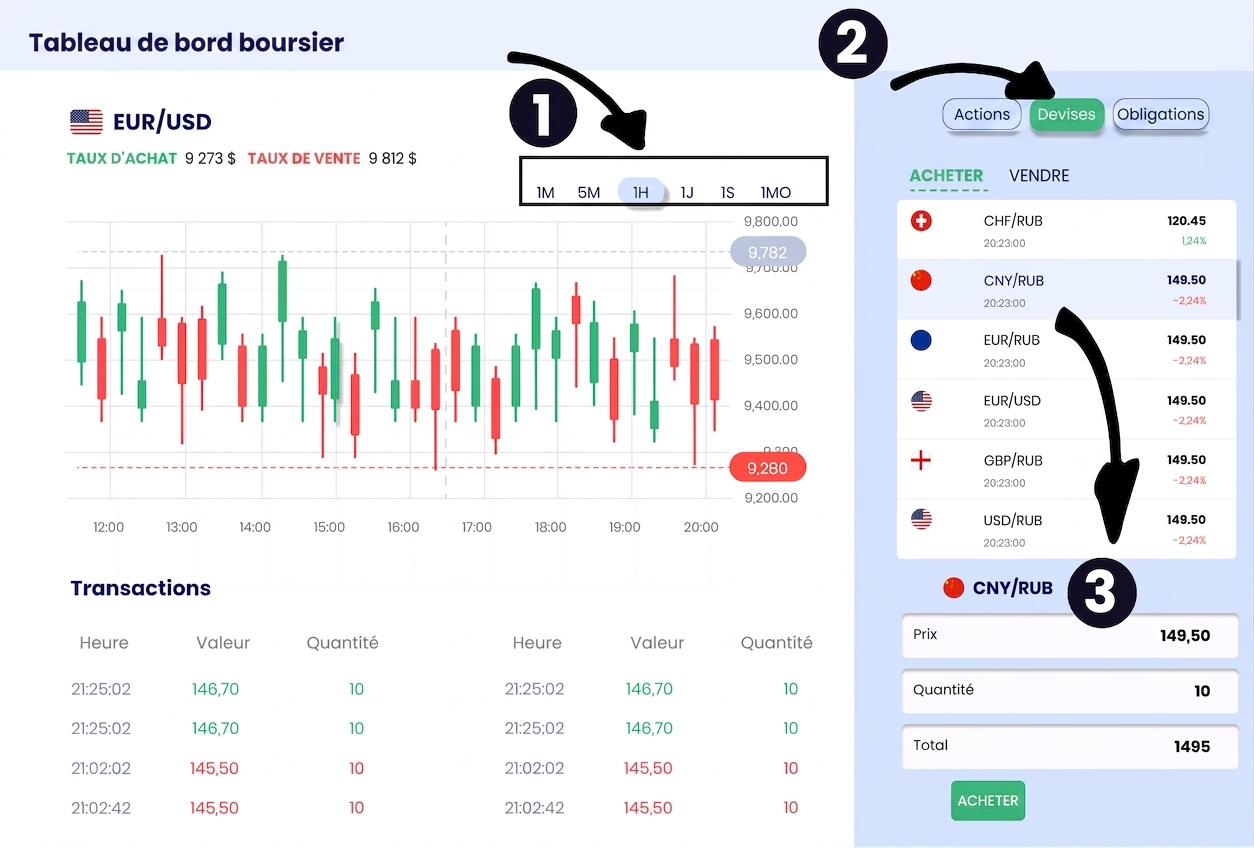

Tableau de bord exploratoire



tableau de bord exploratoire





  • Filtres pour segmenter les données à la carte
  • Panneaux de navigation personnalisables
  • Forage pour une vue plus détaillée
1 Baucke, Spencer. (2022). Dashboard design essentials.
Principes de conception de tableaux de bord

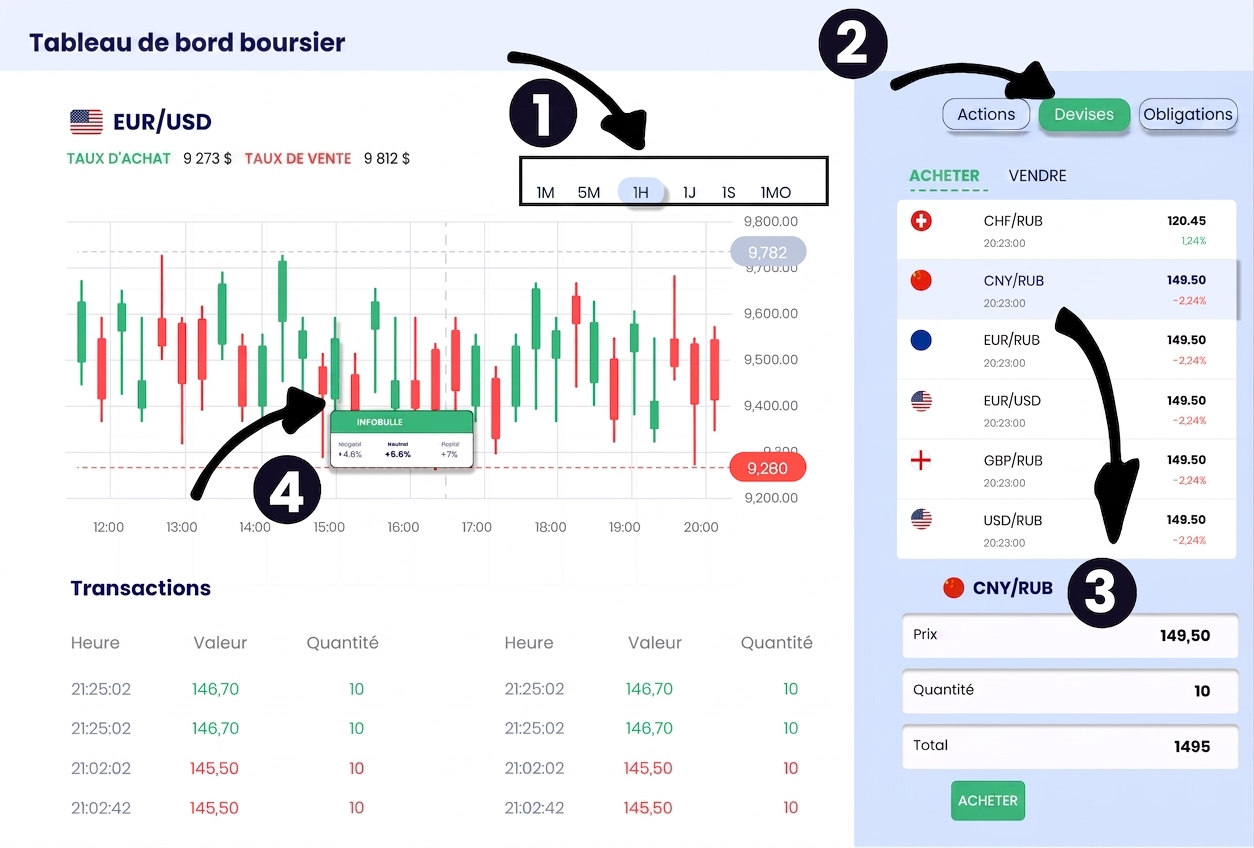

Tableau de bord exploratoire



tableau de bord exploratoire





  • Filtres pour segmenter les données à la carte
  • Panneaux de navigation personnalisables
  • Forage pour une vue plus détaillée
  • Visuels interactifs (survol, info-bulles)
1 Baucke, Spencer. (2022). Dashboard design essentials.
Principes de conception de tableaux de bord

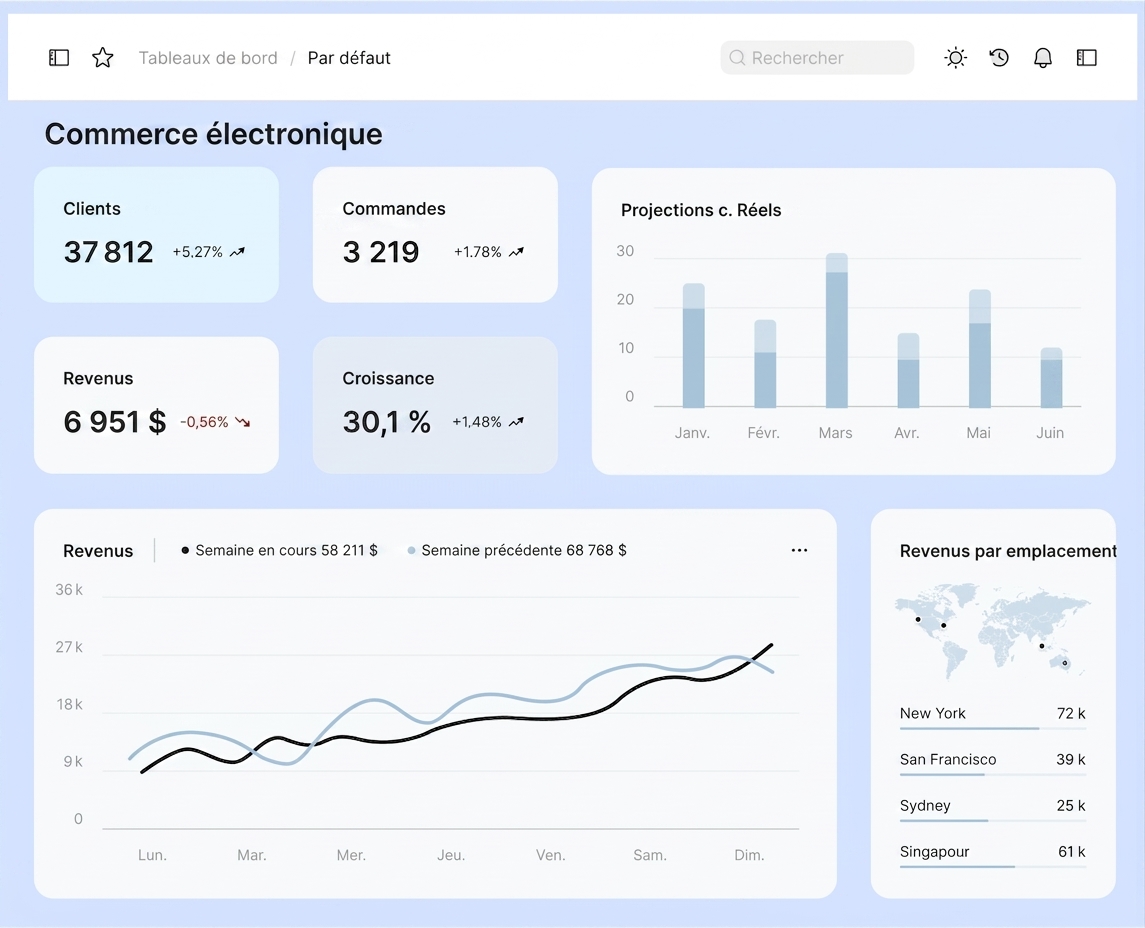

Tableau de bord explicatif



tableau de bord explicatif





  • Données souvent déjà filtrées
  • Trame narrative prédéfinie
  • Présentation à la direction
  • Appel à l'action
1 Baucke, Spencer. (2022). Dashboard design essentials.
Principes de conception de tableaux de bord

Taille du tableau de bord

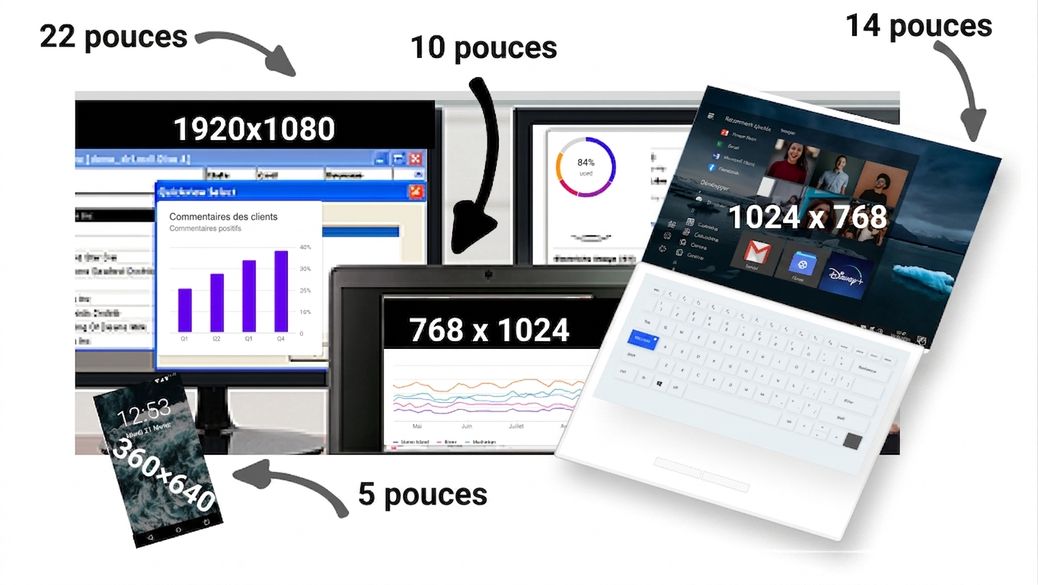

                      Espace physique

  • Taille du moniteur : distance diagonale de l'écran

      Ordinateur de bureau, portable, tablette, appareil mobile

taille du moniteur

Principes de conception de tableaux de bord

Taille du tableau de bord

                      Espace physique

  • Taille du moniteur : distance diagonale de l'écran
  • Résolution d'écran : nombre de pixels et leur densité (largeur x hauteur)

                          Format

  • Format standard : tableau de bord rectangulaire

    • Ratio : 16:9
    • Tous les éléments visibles sur un écran
    • Aucun défilement

  • Format long : horizontal ou vertical

      Ordinateur de bureau, portable, tablette, appareil mobile

taille du moniteur

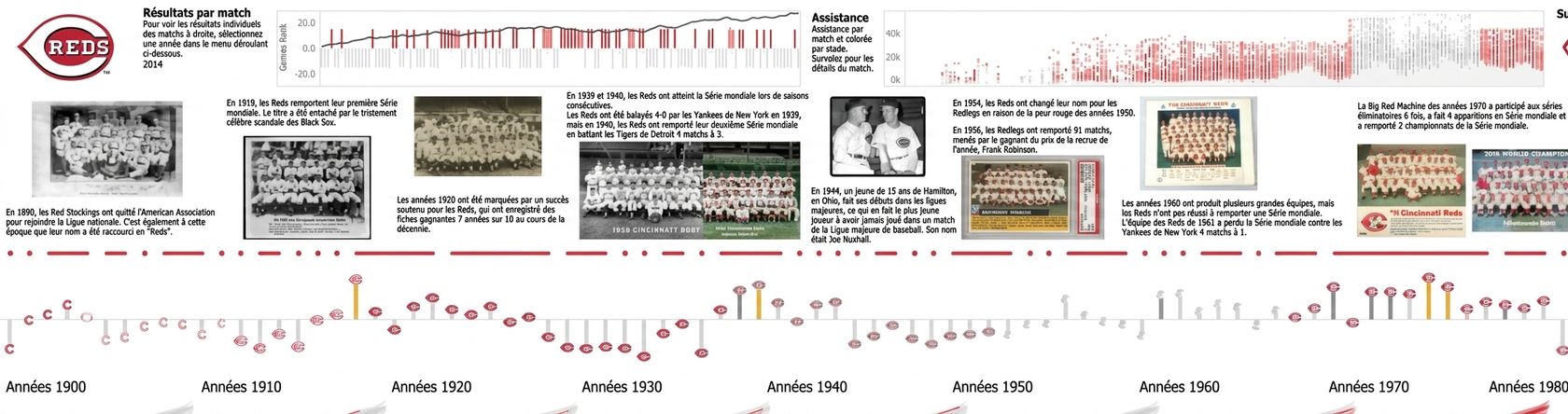

                Horizontal (type frise chronologique) format long

Principes de conception de tableaux de bord

Taille du tableau de bord

                      Espace physique

  • Taille du moniteur : distance diagonale de l'écran
  • Résolution d'écran : nombre de pixels et leur densité (largeur x hauteur)

                          Format

  • Format standard : tableau de bord rectangulaire

    • Ratio : 16:9
    • Tous les éléments visibles sur un écran
    • Aucun défilement

  • Format long : horizontal ou vertical

      Ordinateur de bureau, portable, tablette, appareil mobile

taille du moniteur

                Vertical (type colonne de journal) format vertical

Principes de conception de tableaux de bord

Disposition du tableau de bord

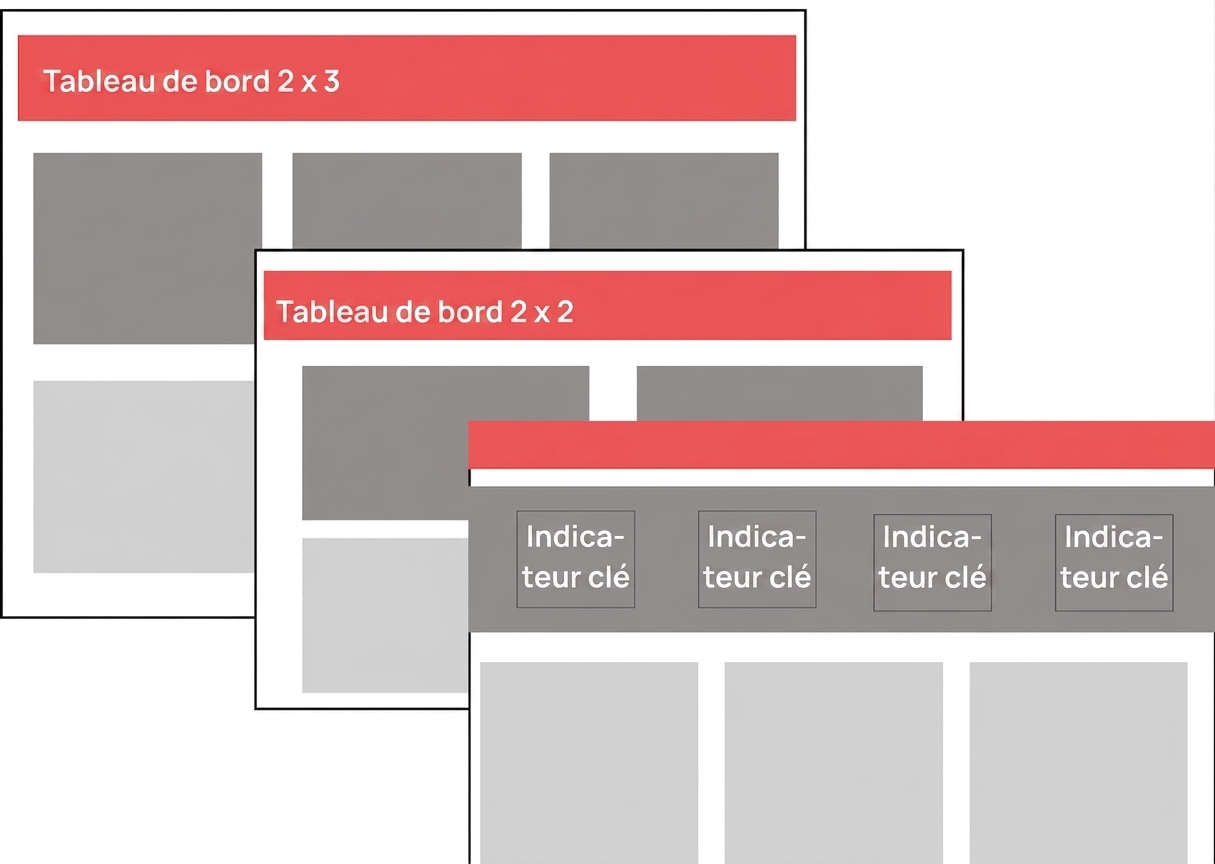

                  Système de grille système de grille

  • Matrice bidimensionnelle
  • Équilibré et symétrique
  • Navigation simple
  • Gros nombres agrégés (BAN) : rangée du haut

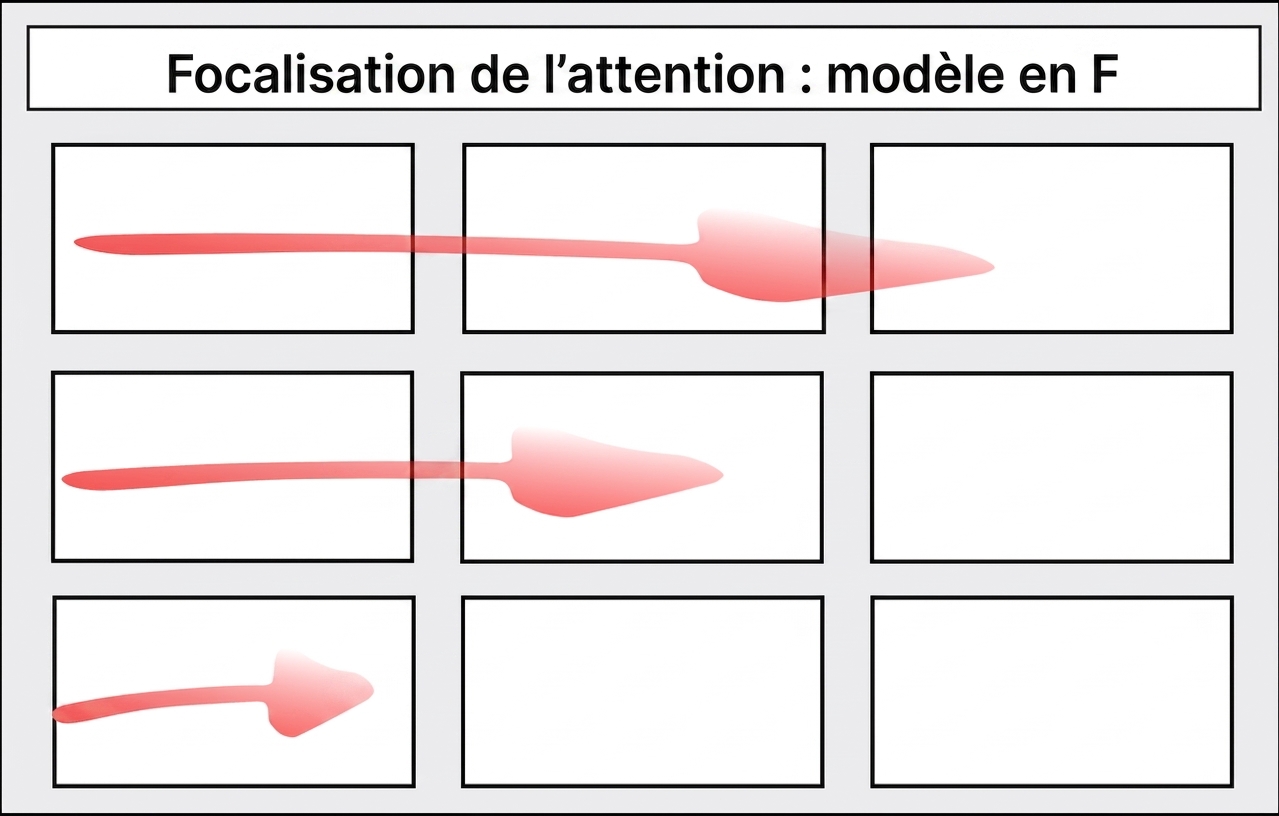

                                Mise au point

mise au point en F

mise au point en F

1 Baucke, Spencer. (2022). Dashboard design essentials.
Principes de conception de tableaux de bord

Passons à la pratique !

Principes de conception de tableaux de bord
