Проєктування баз даних

Lis Sulmont

Curriculum Manager

Що таке проєктування баз даних?

Визначає, як дані логічно зберігаються
- Як дані читатимуться та оновлюватимуться?
Використовує моделі баз даних: високорівневі специфікації структури БД
- Найпопулярніша: реляційна модель
- Інші варіанти: моделі NoSQL, об'єктно-орієнтована, мережева
Використовує схеми: кресленик бази даних
- Визначає таблиці, поля, зв'язки, індекси та подання
- Під час вставки даних у реляційні БД необхідно дотримуватися схем

Процес створення моделі даних для зберігання даних

1. Концептуальна модель даних: описує сутності, зв'язки та атрибути

2. Логічна модель даних: визначає таблиці, колонки, зв'язки

3. Фізична модель даних: описує фізичне зберігання

Інструменти: партиції, CPU, індекси, системи резервного копіювання та табличні простори

¹ https://en.wikipedia.org/wiki/Data_model

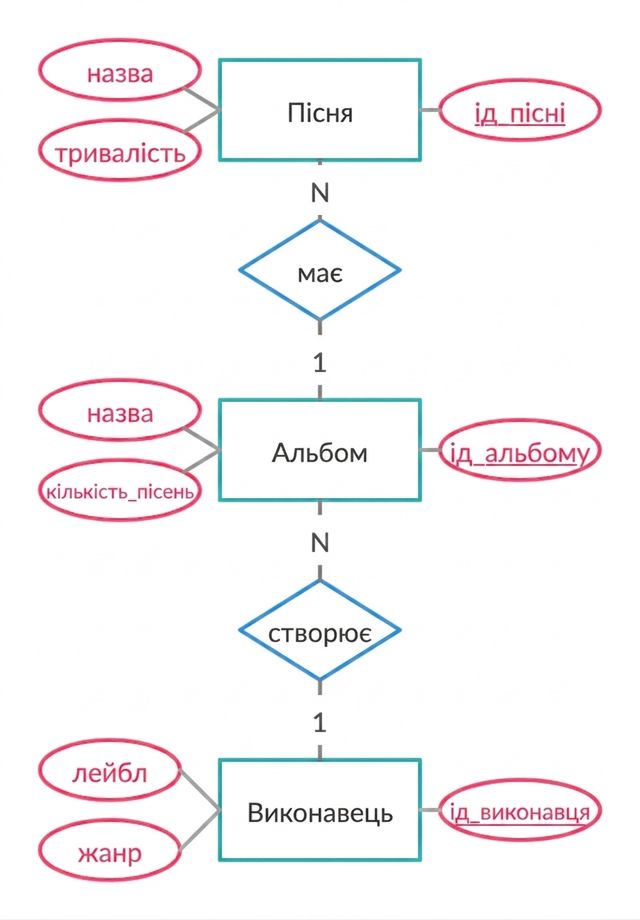

ER-діаграма прикладу з піснями

Сутності, зв'язки та атрибути

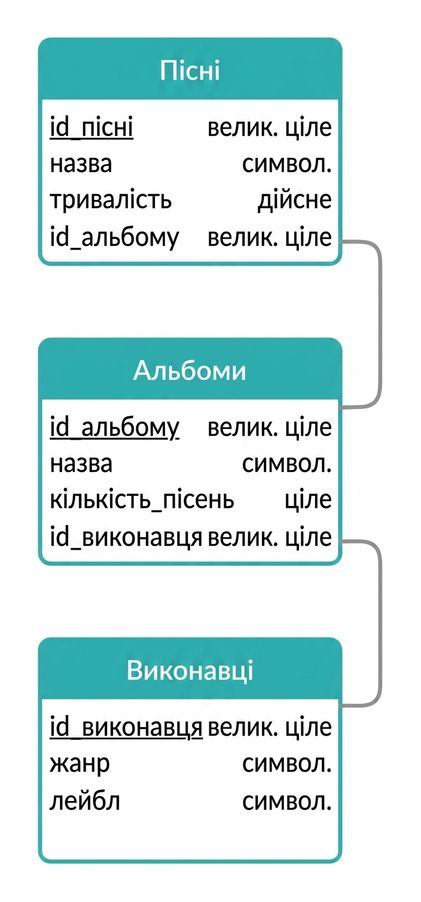

Логічна схема прикладу з піснями

Найшвидше перетворення: сутності стають таблицями

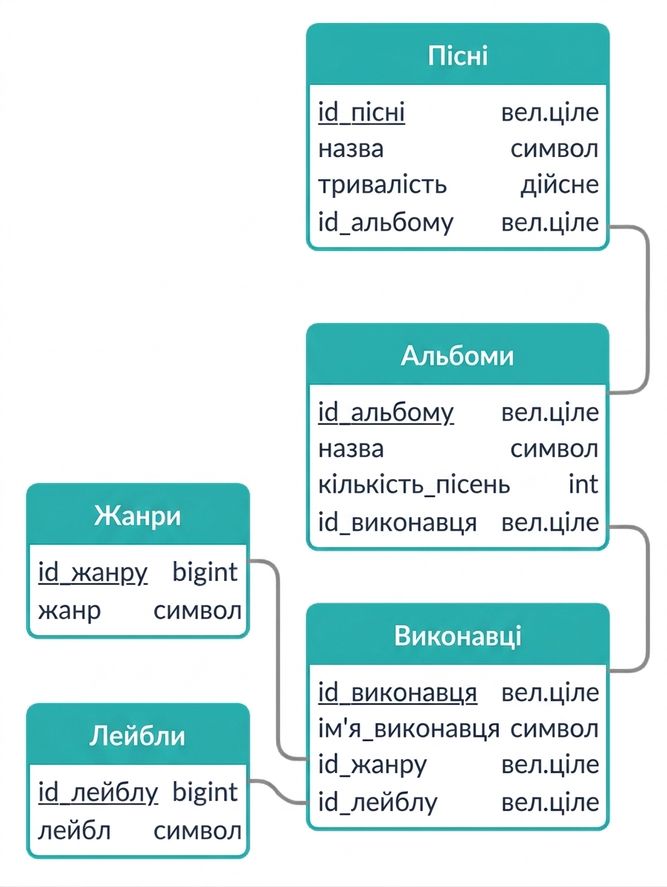

Ще один можливий варіант ER-діаграми прикладу з піснями

Визначення таблиць

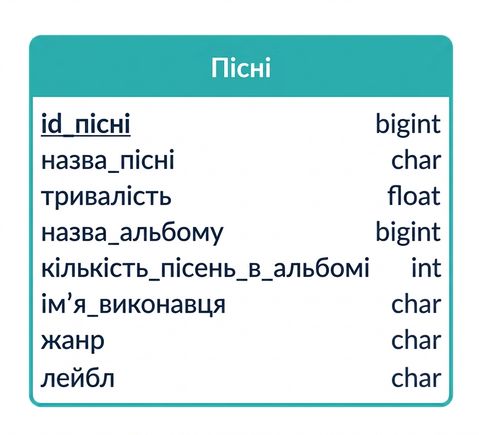

Ще один можливий варіант ER-діаграми прикладу з піснями

Адаптація реляційної моделі для проєктування сховищ даних

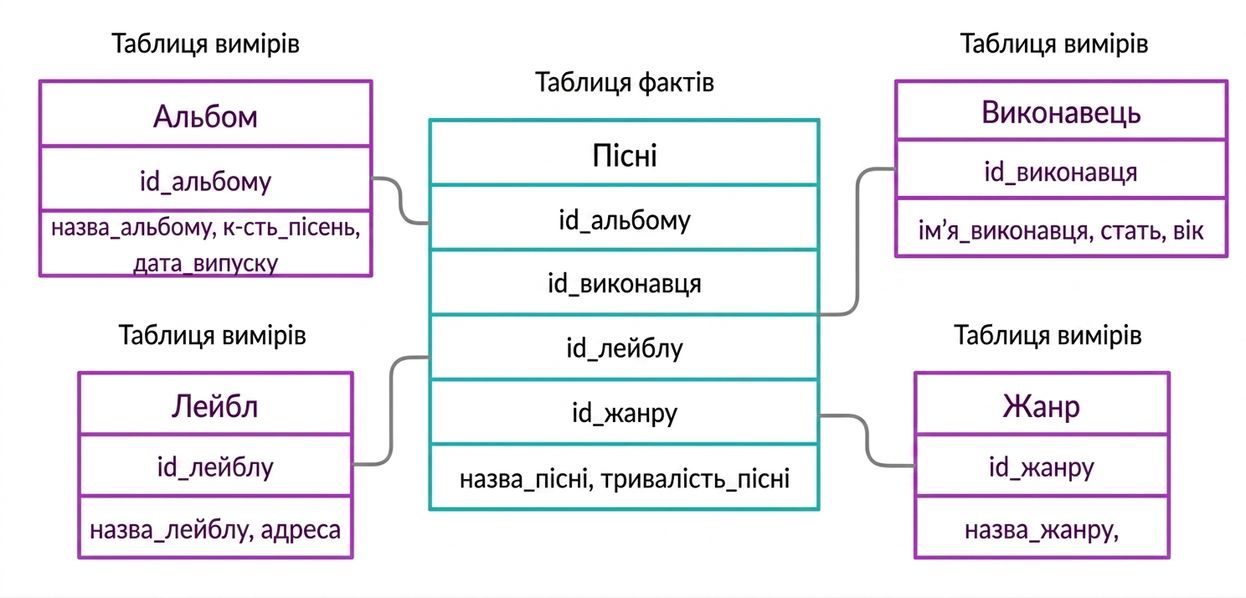

Факт-таблиця та таблиці вимірів у прикладі з піснями

Організуйте за:

Факт-таблиці

Таблиці вимірів

Проєктування баз даних
