Візуалізація ієрархій

Наглядове навчання в Python

Benjamin Wilson

Director of Research at lateral.io

Візуалізації передають інсайти

"t-SNE": створює 2D-карту набору даних (пізніше)
"Ієрархічне кластерування" (у цьому відео)

Ієрархія груп

Групи живих істот можуть утворювати ієрархію
Кластери вкладені один в один

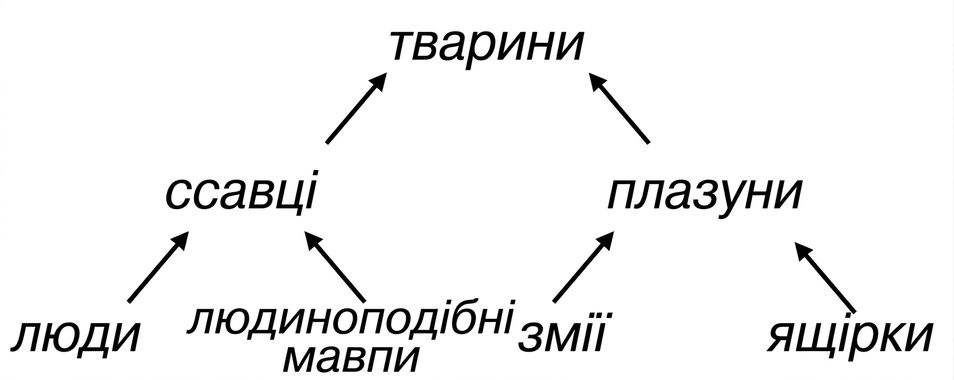

Ієрархічне дерево тварин

Набір даних із балами Eurovision

Країни ставили бали пісням на Eurovision 2016

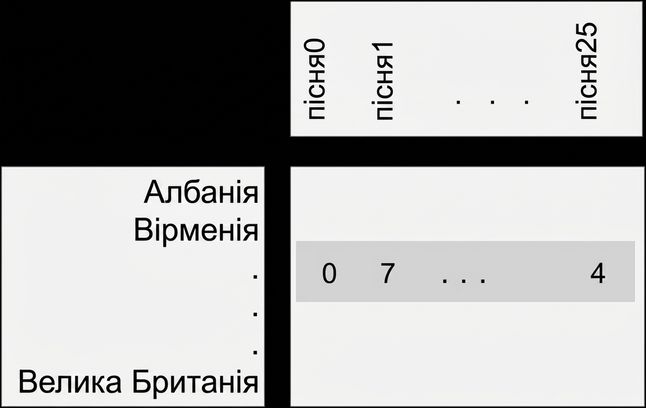

Двовимірний масив балів
Рядки — країни, стовпці — пісні

Дані Eurovision

¹ https://www.eurovision.tv/page/results

Ієрархічне кластерування країн-учасниць голосування

Ієрархічне кластерування країн-учасниць голосування Eurovision

Ієрархічне кластерування

Спочатку кожна країна — в окремому кластері
На кожному кроці зливаються два найближчі кластери
Продовжуйте, доки всі країни не будуть в одному кластері
Це «агломеративне» ієрархічне кластерування

Дендрограма ієрархічного кластерування

Читайте знизу вгору
Вертикальні лінії — це кластери

Ієрархічне кластерування Eurovision

Дендрограма ієрархічного кластерування

Читайте знизу вгору
Вертикальні лінії — це кластери

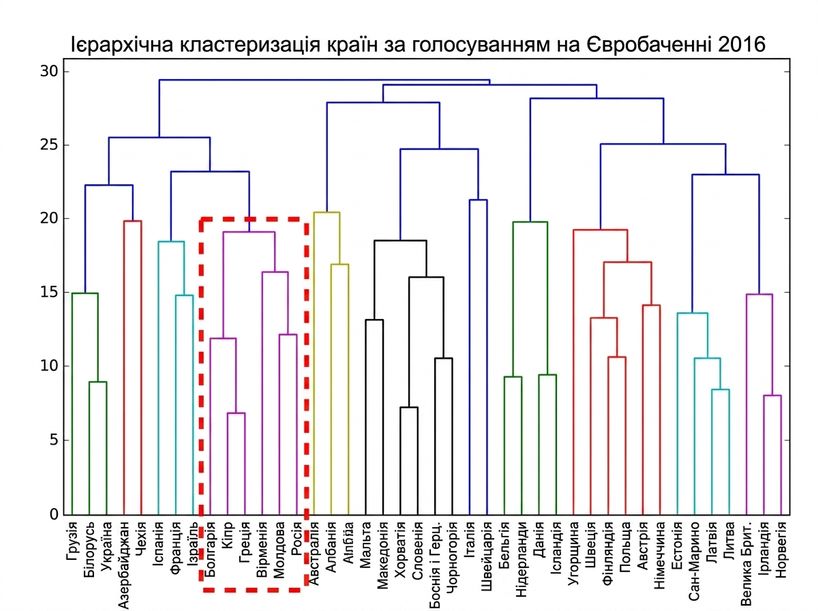

Один кластер в ієрархічному кластеруванні Eurovision

Дендрограми крок за кроком

Один кластер в ієрархічному кластеруванні Eurovision

Дендрограми крок за кроком

Один кластер в ієрархічному кластеруванні Eurovision з підсвіченим кластером Greece/Cyprus

Дендрограми крок за кроком

Один кластер в ієрархічному кластеруванні Eurovision з підсвіченим кластером Bulgaria/Greece/Cyprus

Дендрограми крок за кроком

Один кластер в ієрархічному кластеруванні Eurovision з підсвіченим кластером Moldova/Russia

Дендрограми крок за кроком

Один кластер в ієрархічному кластеруванні Eurovision з підсвіченим кластером Moldova/Russia/Armenia

Дендрограми крок за кроком

Злиття кластера Greece/Cyprus/Bulgaria з Moldova/Russia?Armenia

Дендрограми крок за кроком

Ієрархічне кластерування Eurovision

Ієрархічне кластерування в SciPy

Маємо samples (масив балів) і country_names

import matplotlib.pyplot as plt
from scipy.cluster.hierarchy import linkage, dendrogram

mergings = linkage(samples, method='complete')

dendrogram(mergings,
           labels=country_names,
           leaf_rotation=90,
           leaf_font_size=6)
plt.show()

Давайте потренуємось!
