Вступ до дерев декомпозиції

Аналіз трендів у Power BI

Maarten Van den Broeck

Content Developer at DataCamp

Що таке дерево декомпозиції?

Визначення:

Метод розкладання цільової змінної за кількома вимірами чи змінними, щоб оцінити їхній вплив.

Приклади використання:

Ad hoc дослідження
Аналіз першопричин
Визначення впливових змінних

Структура дерева декомпозиції

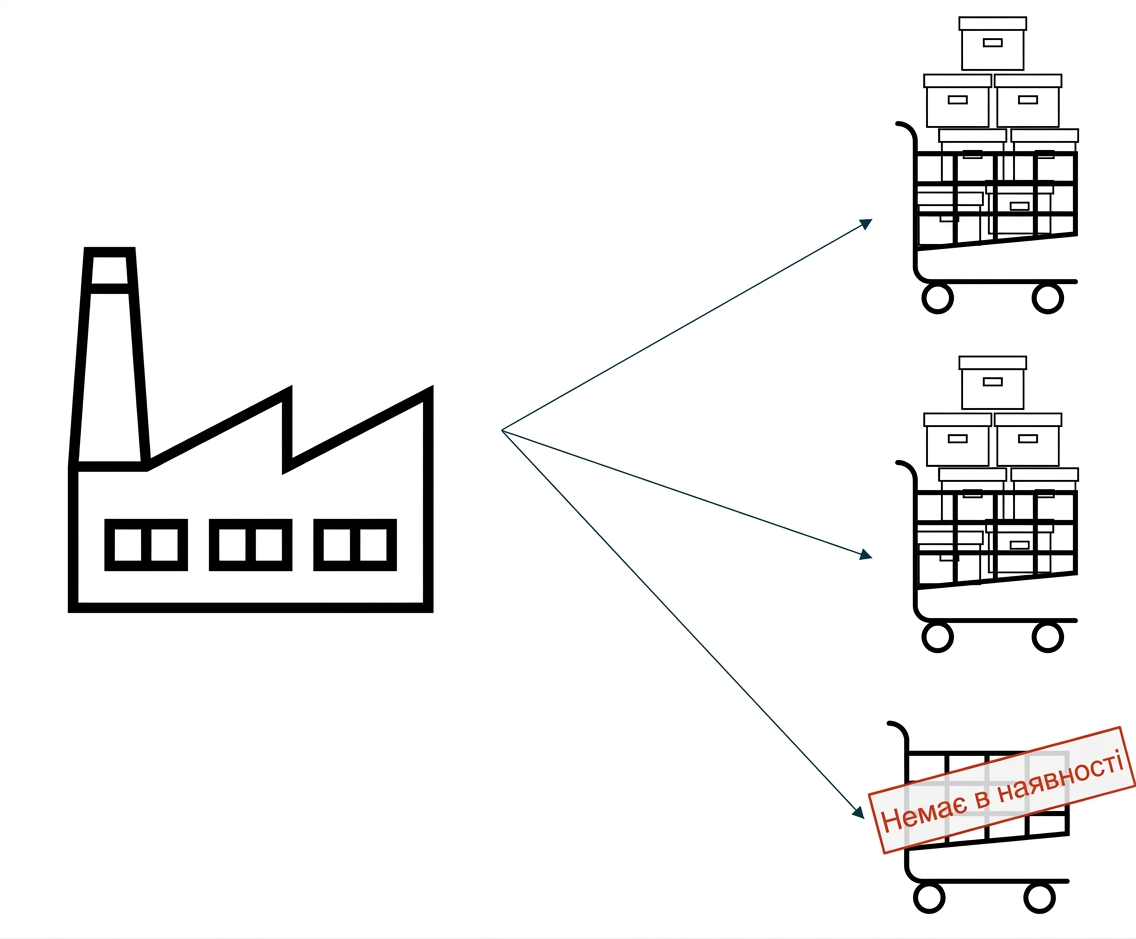

Фабрика з трьома замовленнями; одне порожнє або товари у відкладеній поставці.

Структура дерева декомпозиції

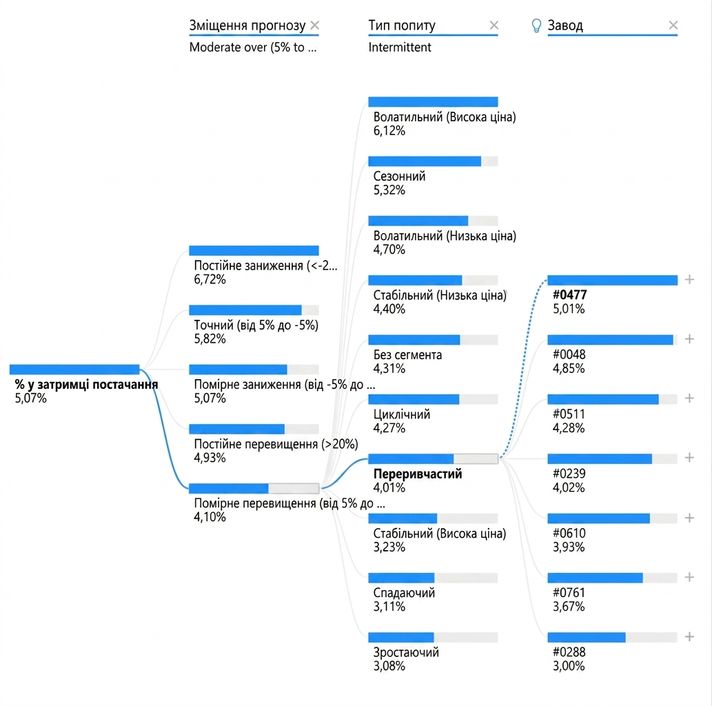

Візуалізація дерева декомпозиції в Power BI. Показано кореневий вузол і кілька дочірніх вузлів із гілками (шляхами), що їх з'єднують.

Структура дерева декомпозиції

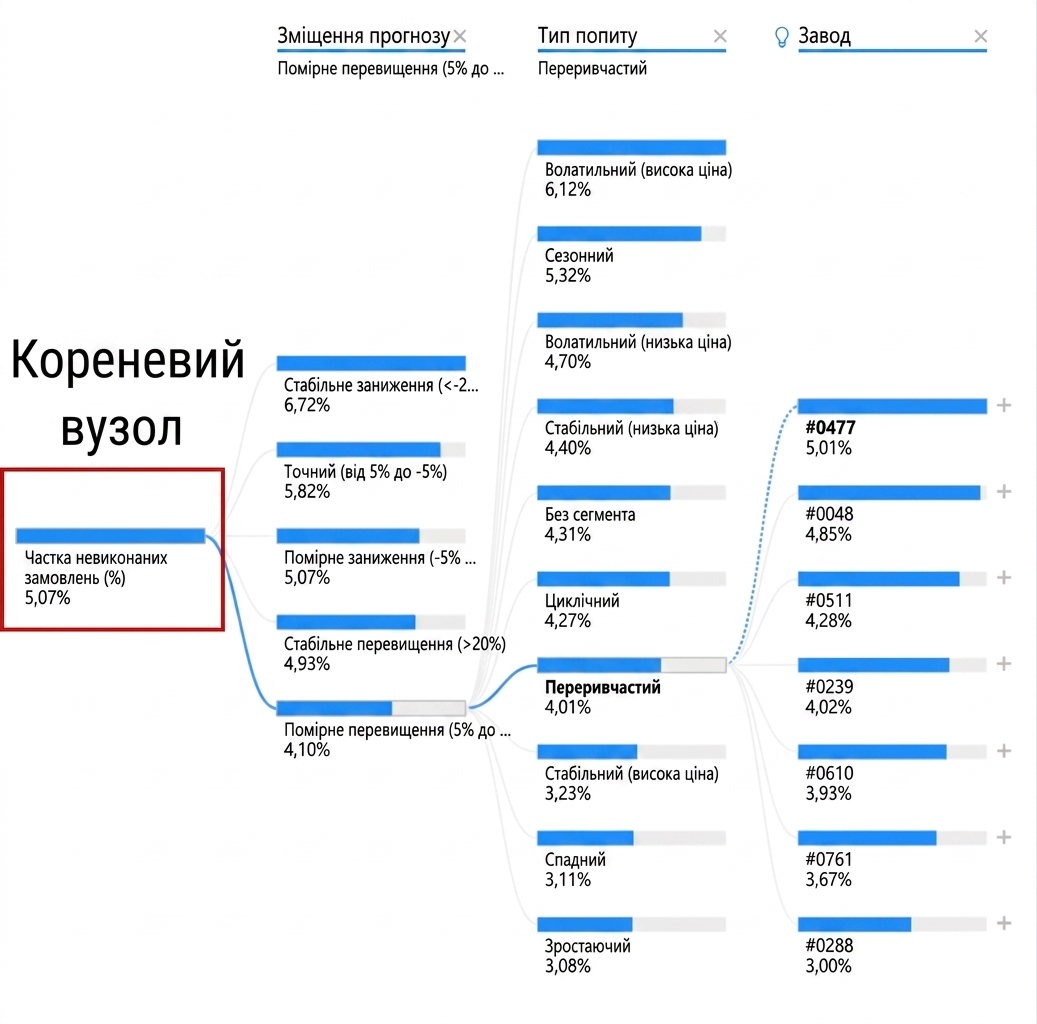

Візуалізація дерева декомпозиції в Power BI. Показано кореневий вузол і кілька дочірніх вузлів із гілками (шляхами), що їх з'єднують. Кореневий вузол, ліворуч, підсвічено.

Структура дерева декомпозиції

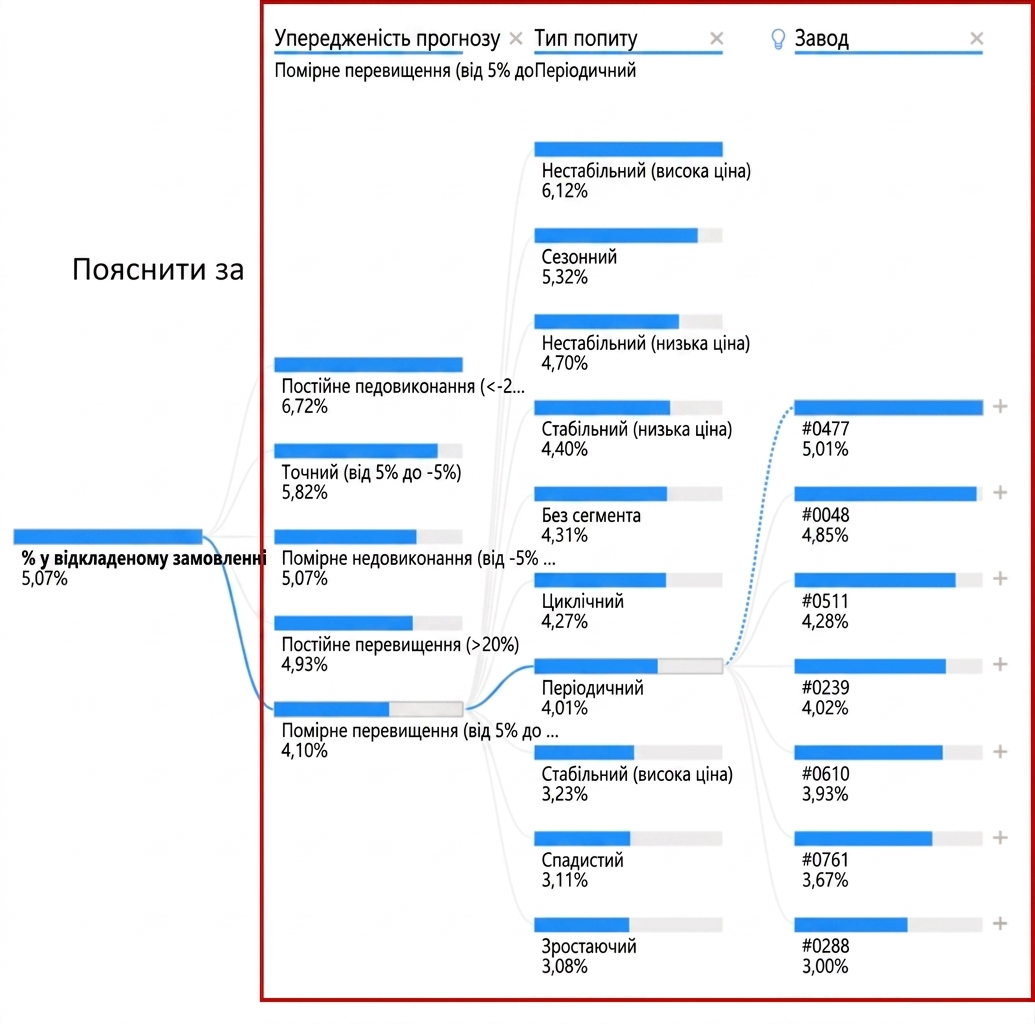

Візуалізація дерева декомпозиції в Power BI. Показано кореневий вузол і кілька дочірніх вузлів із гілками (шляхами), що їх з'єднують. Підсвічено дочірні вузли, або змінні пояснення.

Структура дерева декомпозиції

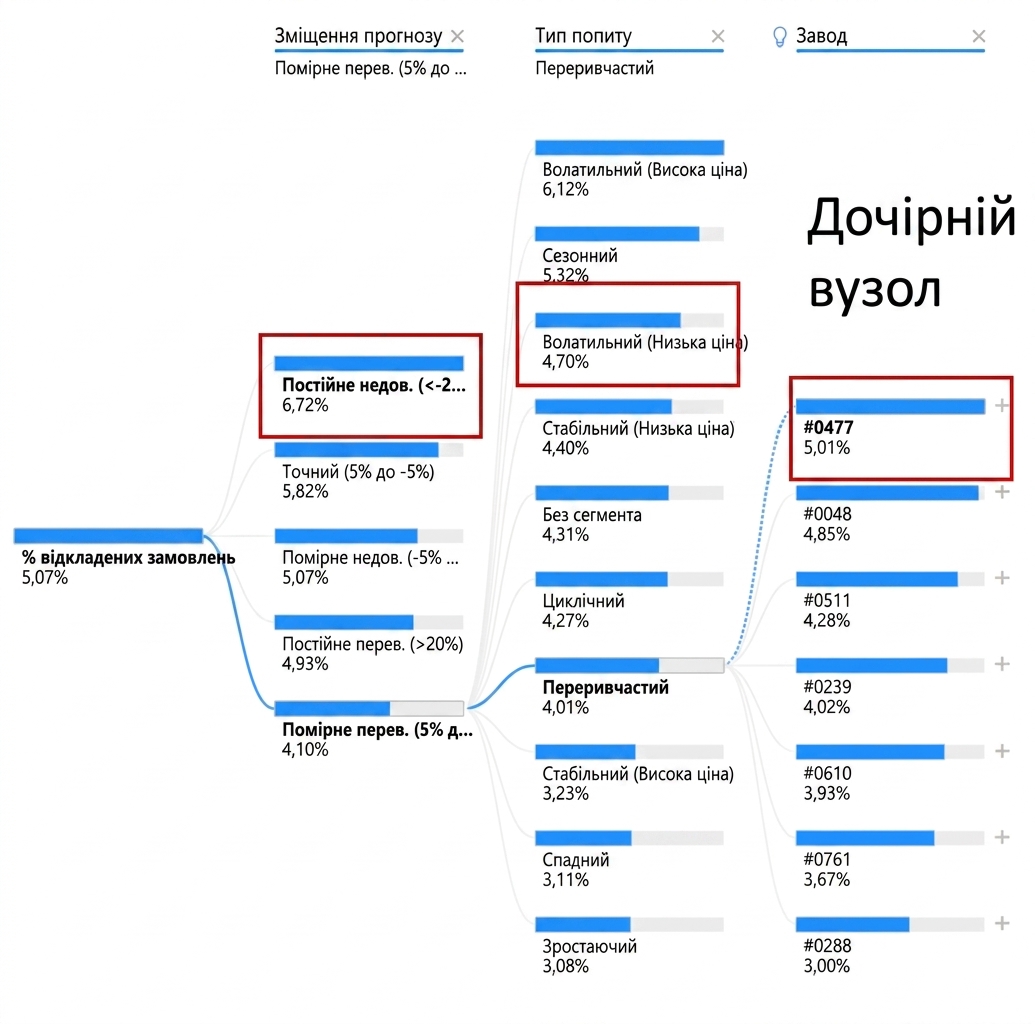

Візуалізація дерева декомпозиції в Power BI. Показано кореневий вузол і кілька дочірніх вузлів із гілками (шляхами), що їх з'єднують. Декілька дочірніх вузлів підсвічено.

Структура дерева декомпозиції

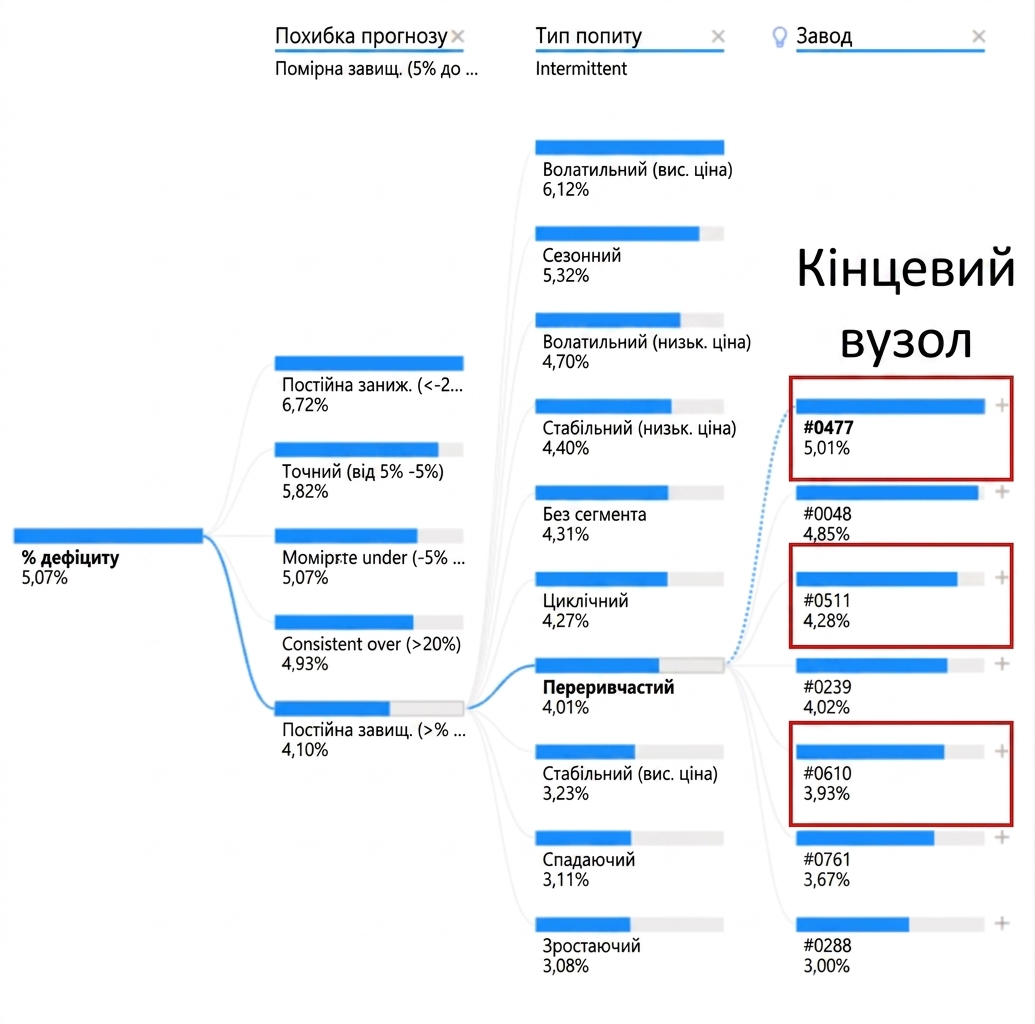

Візуалізація дерева декомпозиції в Power BI. Показано кореневий вузол і кілька дочірніх вузлів із гілками (шляхами), що їх з'єднують. Підсвічено крайні праві дочірні вузли — листки.

Структура дерева декомпозиції

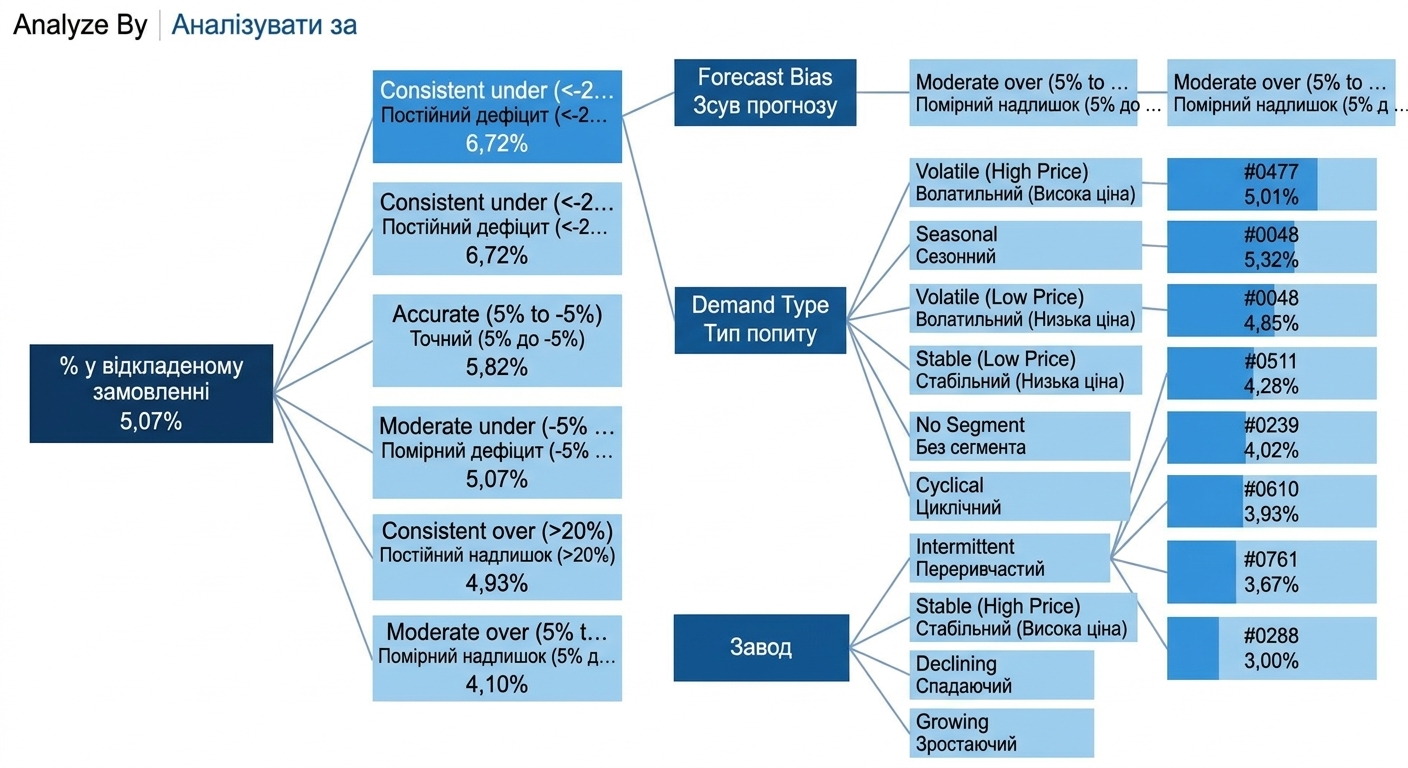

Візуалізація дерева декомпозиції в Power BI. Збільшено рівень дочірніх вузлів, щоб показати сині смужки та ступінь їх заповнення.

Структура дерева декомпозиції

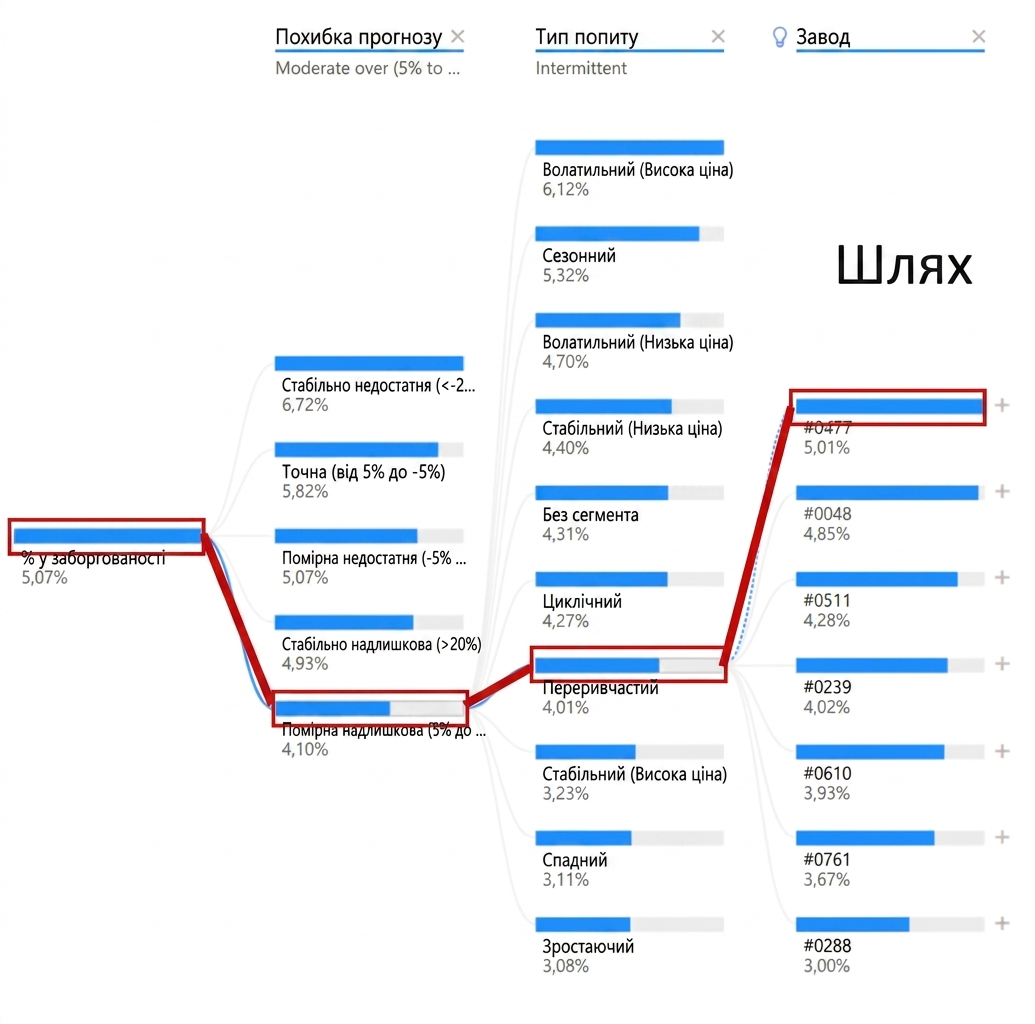

Візуалізація дерева декомпозиції в Power BI. Показано кореневий вузол і кілька дочірніх вузлів із гілками (шляхами), що їх з'єднують. Один шлях підсвічено.

Як читати дерево декомпозиції

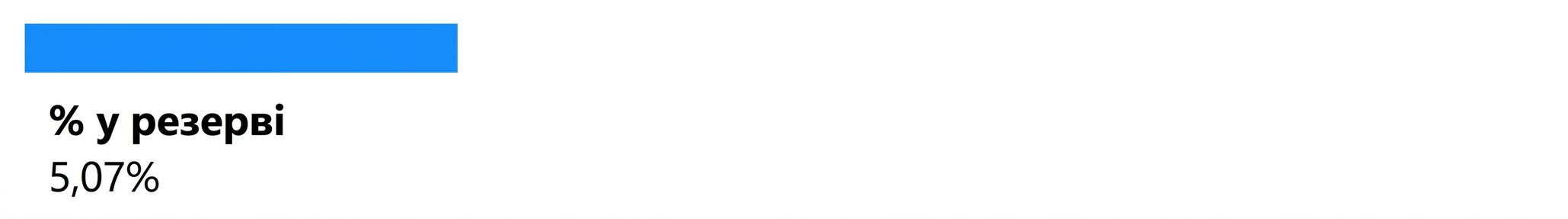

Кореневий вузол із попереднього підсвіченого шляху, що показує 5,07% замовлень у відкладеній поставці.

Зображення квадратів у більшому квадраті, що представляє весь набір даних. Два менші квадрати зафарбовано синім — частка замовлень у відкладеній поставці.

Як читати дерево декомпозиції

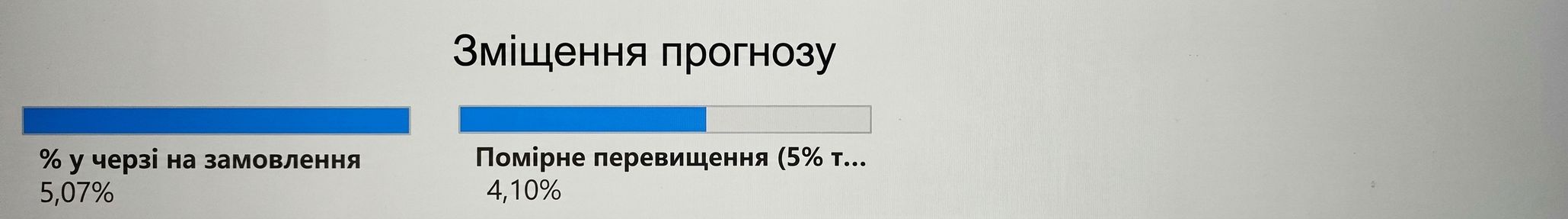

Дочірній вузол першого рівня — змінна Forecast Bias — і відповідна частка замовлень у відкладеній поставці.

Зображення підмножини попереднього великого набору квадратів, що представляє частину набору даних. Два менші квадрати зафарбовано синім — частка замовлень у відкладеній поставці для цієї підмножини.

Як читати дерево декомпозиції

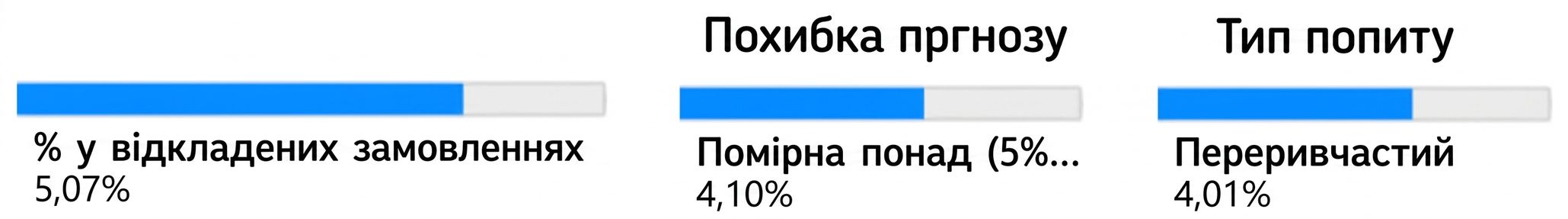

Дочірній вузол другого рівня — змінна Demand Type — і відповідна частка замовлень у відкладеній поставці.

Зображення підмножини попередньої підмножини квадратів, що представляє меншу частину набору даних. Два менші квадрати зафарбовано синім — частка замовлень у відкладеній поставці для цієї підмножини.

Як читати дерево декомпозиції

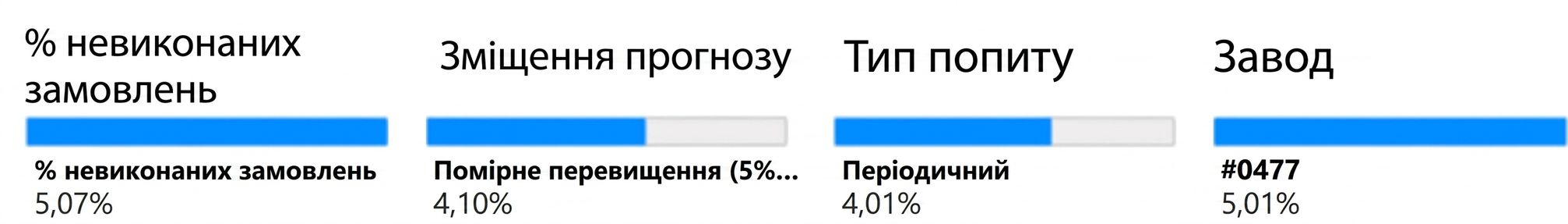

Дочірній вузол фінального рівня — змінна Plant — і відповідна частка замовлень у відкладеній поставці.

Зображення підмножини двох попередніх підмножин квадратів, що представляє ще меншу частину набору даних. Три менші квадрати зафарбовано синім — частка замовлень у відкладеній поставці для цієї підмножини.

Давайте потренуємось!

Аналіз трендів у Power BI
