Databasdesign

Lis Sulmont

Curriculum Manager

Vad är databasdesign?

Bestämmer hur data lagras logiskt
- Hur ska data läsas och uppdateras?
Använder databasmodeller: övergripande specifikationer för databasstruktur
- Vanligast: relationsmodellen
- Andra alternativ: NoSQL-modeller, objektorienterad modell, nätverksmodell
Använder scheman: databasens ritning
- Definierar tabeller, fält, relationer, index och vyer
- Vid infogning av data i relationsdatabaser måste scheman följas

Processen att skapa en datamodell för data som ska lagras

1. Konceptuell datamodell: beskriver entiteter, relationer och attribut

2. Logisk datamodell: definierar tabeller, kolumner och relationer

Verktyg: databasmodeller och scheman, t.ex. relationsmodellen och stjärnschema

3. Fysisk datamodell: beskriver fysisk lagring

Verktyg: partitioner, processorer, index, säkerhetskopieringssystem och tabellrymder

¹ https://en.wikipedia.org/wiki/Data_model

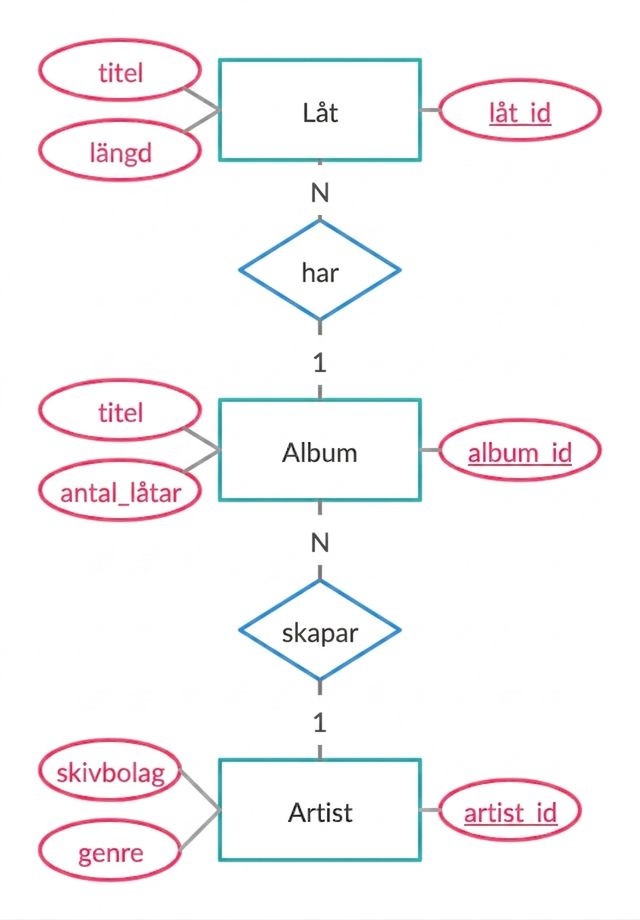

ER-diagram över musikexempel

Entiteter, relationer och attribut

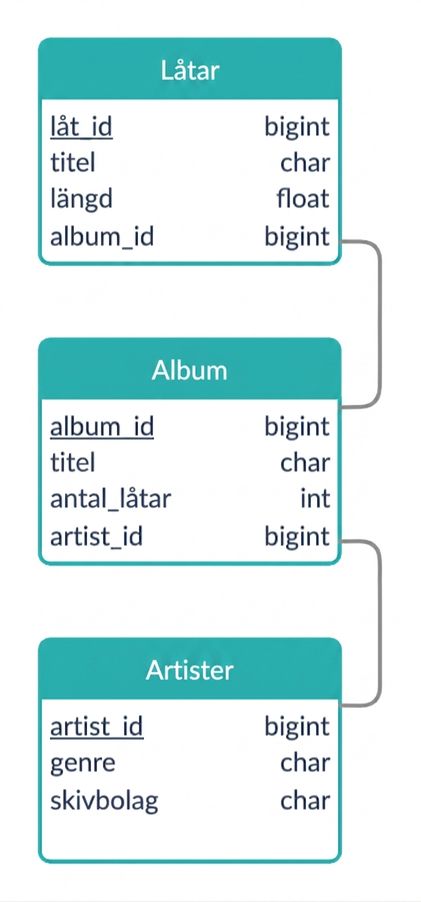

Logiskt schema över musikexempel

Snabbaste omvandlingen: entiteter blir tabeller

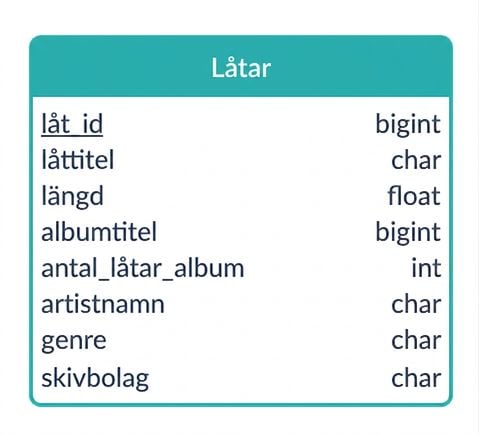

Alternativt ER-diagram över musikexempel

Att bestämma tabeller

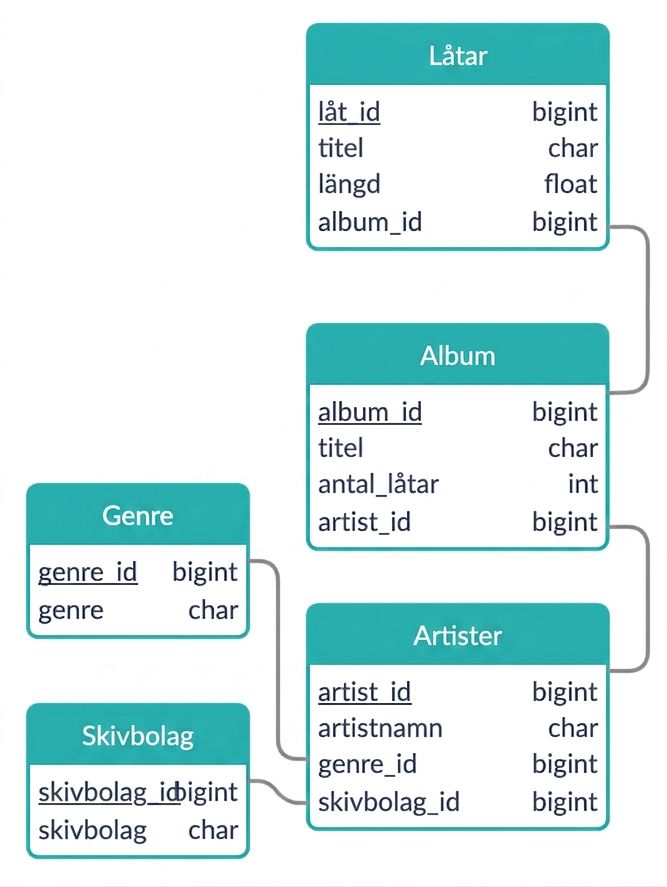

Alternativt ER-diagram över musikexempel

En anpassning av relationsmodellen för datalagerhetsdesign

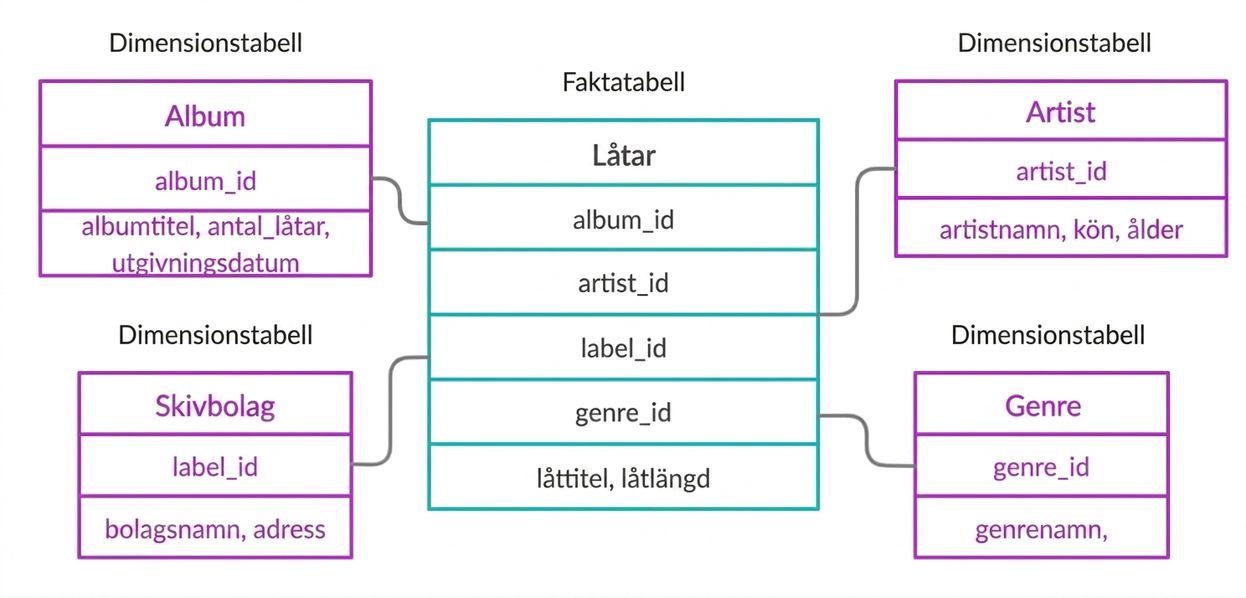

Faktatabell och dimensionstabeller för musikexempel

Organisera efter:

Faktatabeller

Dimensionstabeller
