Проектирование баз данных

Lis Sulmont

Curriculum Manager

Что такое проектирование баз данных?

Определяет логическую организацию хранения данных
- Как данные будут читаться и обновляться?
Использует модели баз данных: высокоуровневые спецификации структуры
- Наиболее популярна: реляционная модель
- Другие варианты: NoSQL-модели, объектно-ориентированная модель, сетевая модель
Использует схемы: blueprint базы данных
- Определяет таблицы, поля, связи, индексы и представления
- При добавлении данных в реляционные базы схемы должны соблюдаться

Процесс создания модели данных для хранимых данных

1. Концептуальная модель данных: описывает сущности, связи и атрибуты

Инструменты: диаграммы структуры данных, например ER-диаграммы и UML-диаграммы

2. Логическая модель данных: определяет таблицы, столбцы, связи

Инструменты: модели и схемы баз данных, например реляционная модель и схема «звезда»

3. Физическая модель данных: описывает физическое хранение

Инструменты: разделы, процессоры, индексы, системы резервного копирования и табличные пространства

¹ https://en.wikipedia.org/wiki/Data_model

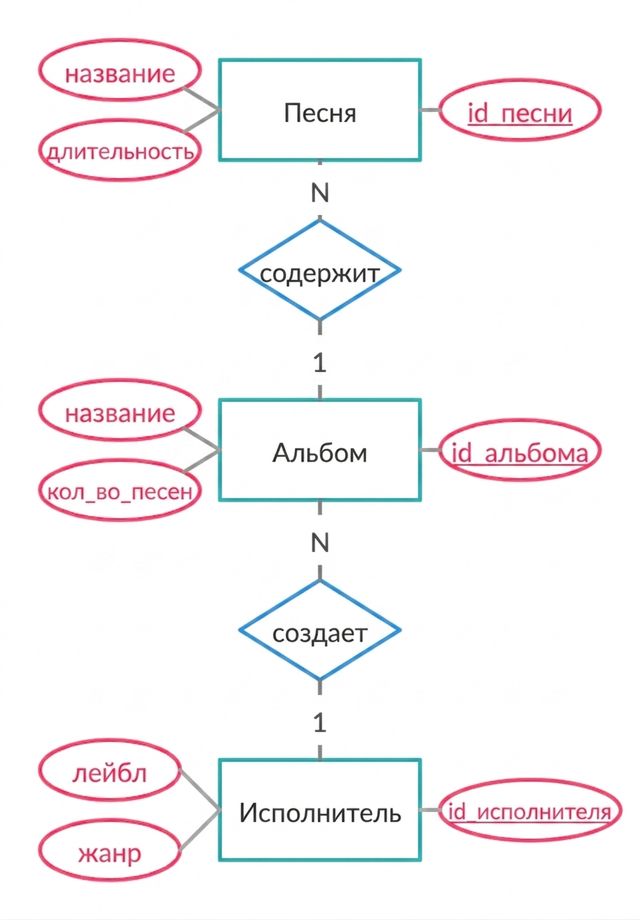

ER-диаграмма на примере песен

Сущности, связи и атрибуты

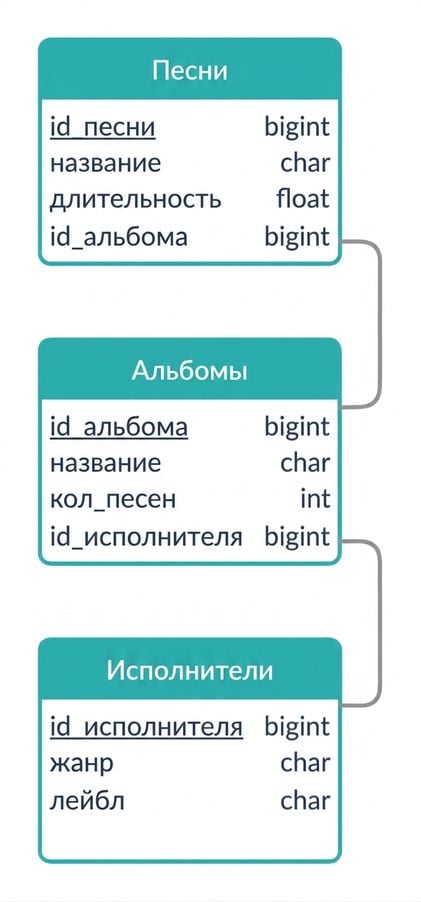

Логическая схема на примере песен

Быстрый переход: сущности становятся таблицами

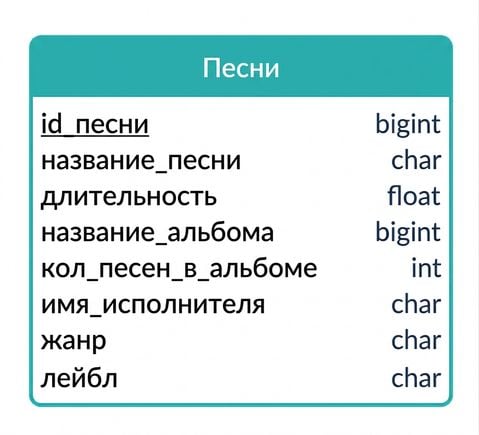

Другой вариант ER-диаграммы на примере песен

Определение таблиц

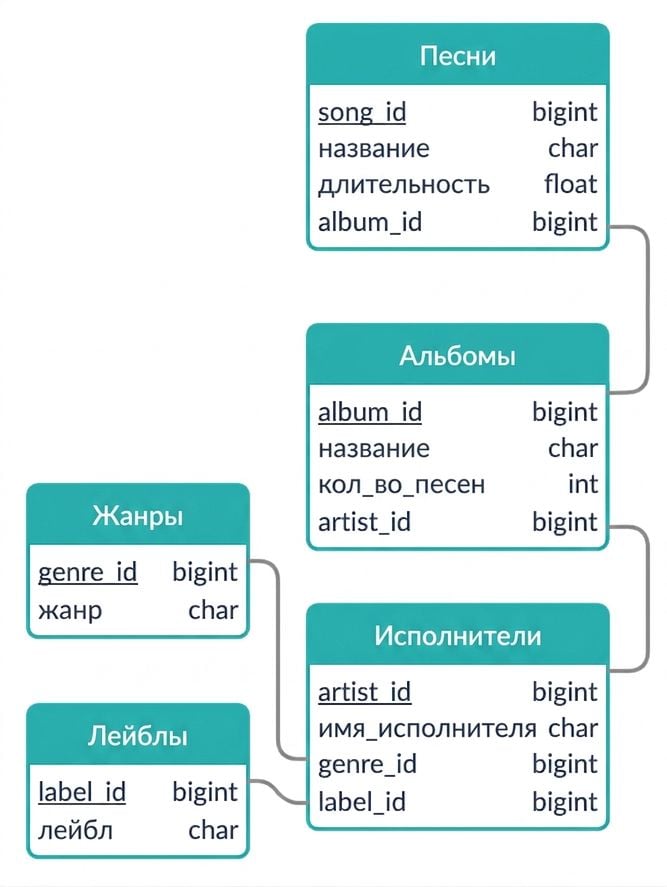

Другой вариант ER-диаграммы на примере песен

Адаптация реляционной модели для проектирования хранилищ данных

Оптимизировано для запросов OLAP: агрегирование данных, а не обновление (OLTP)
Строится на основе схемы «звезда»
Схема легко читается и расширяется

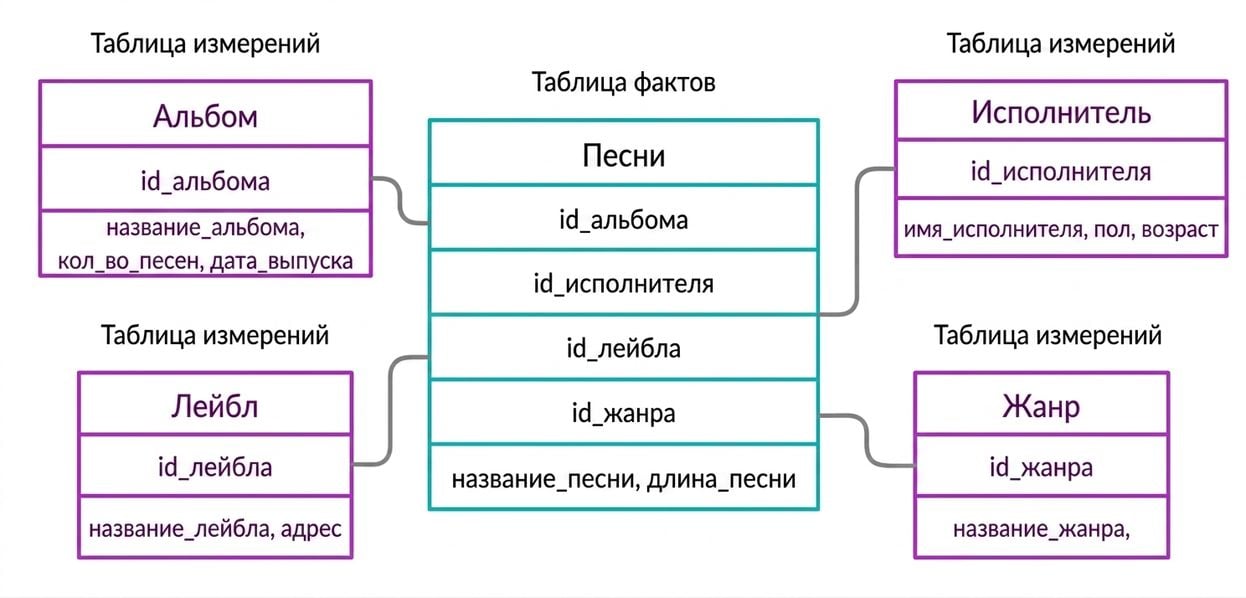

Таблица фактов и таблицы измерений на примере песен

Организация по:

Таблицы фактов

Таблицы измерений

Проектирование баз данных
