Более сложные типы диаграмм
Визуализация данных в Excel
Agata Bak-Geerinck
Senior Data Analyst, Telenet

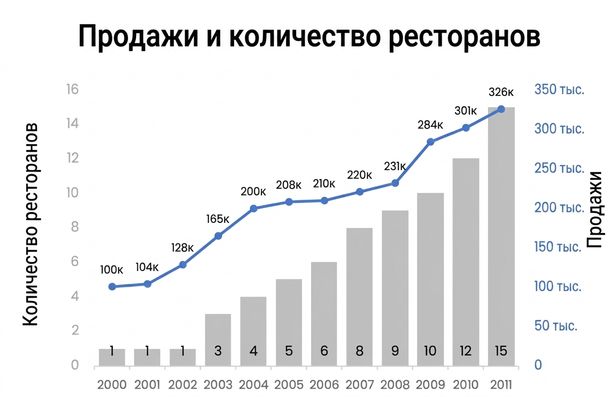

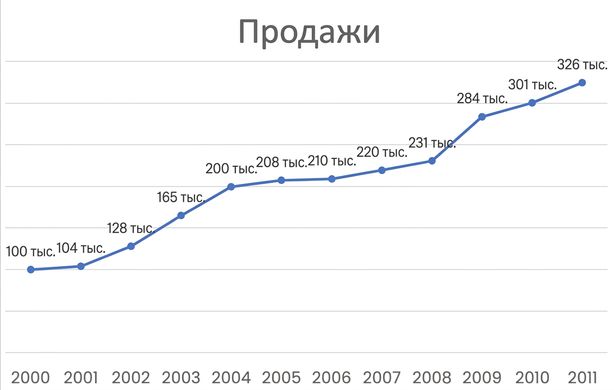

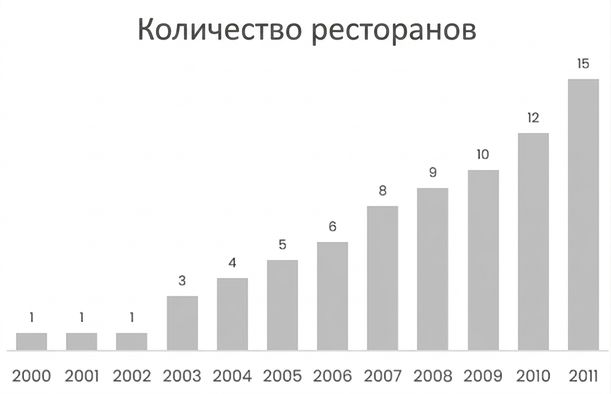

Одно- и многорядные диаграммы
Одно- и многорядные диаграммы

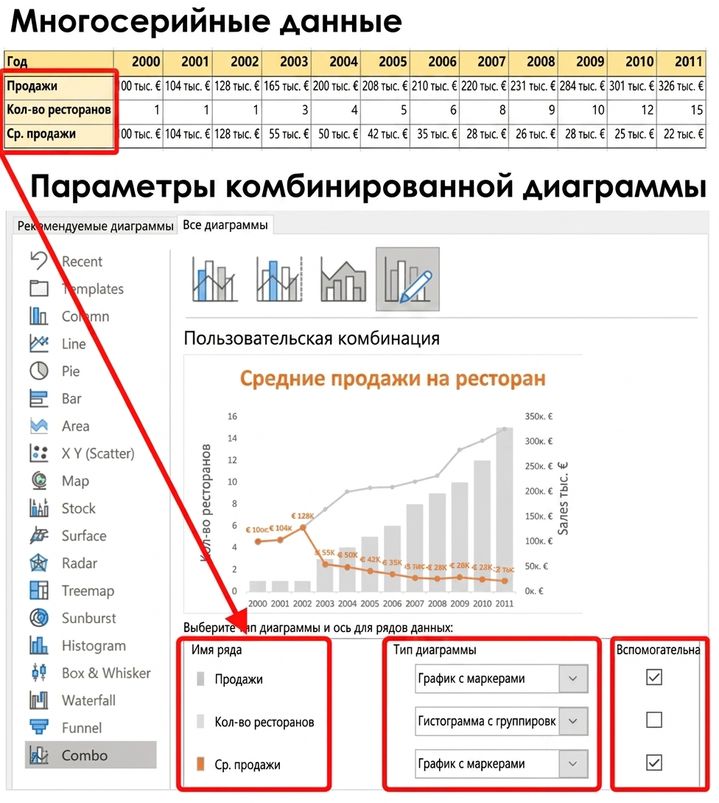

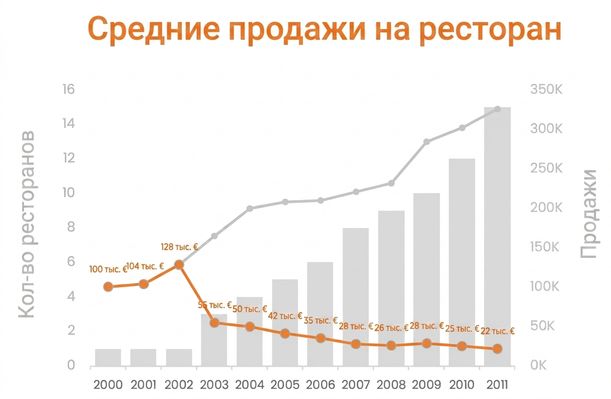

Комбинированные диаграммы
- Excel поддерживает многорядные диаграммы
Каждый ряд можно отобразить по-разному:
- например, линейный или столбчатый тип
- Ряды можно строить на основной или вспомогательной оси
- например, когда значения данных существенно различаются по масштабу

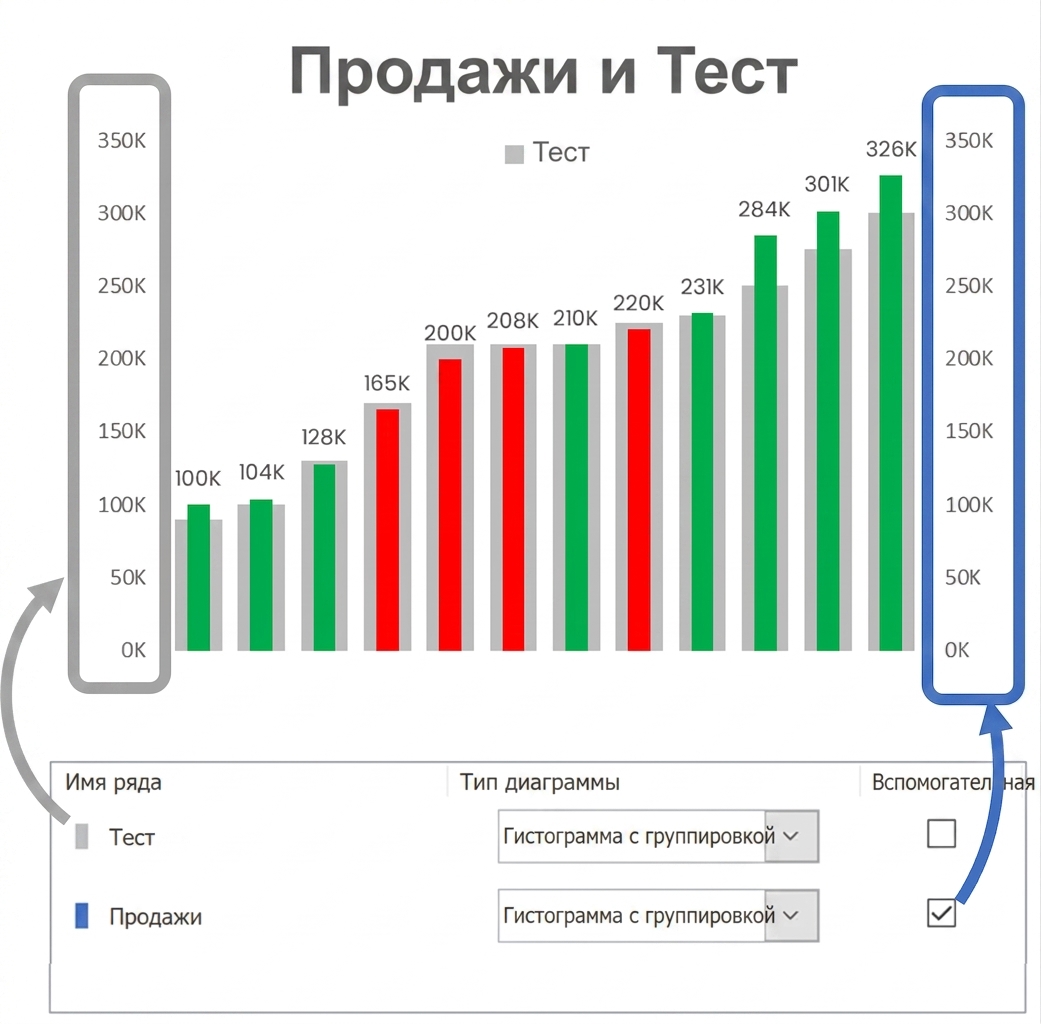

Диаграмма-термометр
- Диаграмма-термометр, разработана Стивеном Фью$^1$
- Удобна для сравнения результатов с эталонным показателем
- Требует работы с двумя осями
- Состоит из сгруппированных столбцов на основной и вспомогательной осях
1 Стивен Фью — эксперт в области визуализации данных, лектор и автор книги «Show Me the Numbers».

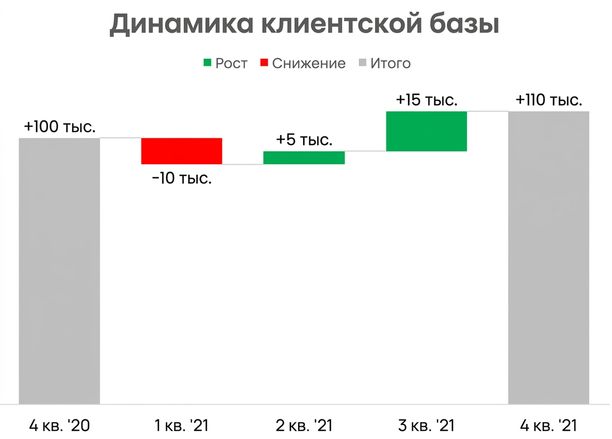

Каскадная диаграмма
- Показывает суммарное изменение значения между двумя точками
- Начинается с базового значения, затем следуют промежуточные столбцы, итог — в конце
- Цветовое оформление повышает наглядность
- Раскрывает детали, скрытые за итоговой цифрой

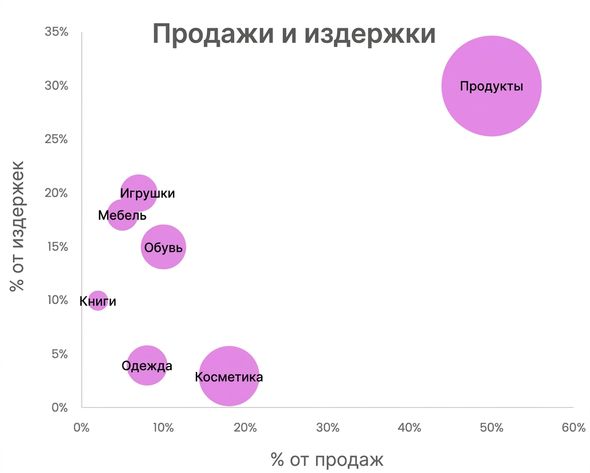

Точечная диаграмма (пузырьковая диаграмма)
- Отображает взаимосвязь между двумя числовыми переменными
- Позволяет выявить корреляцию между двумя показателями
- Размер пузырька = третий показатель
- Может раскрыть неожиданные закономерности

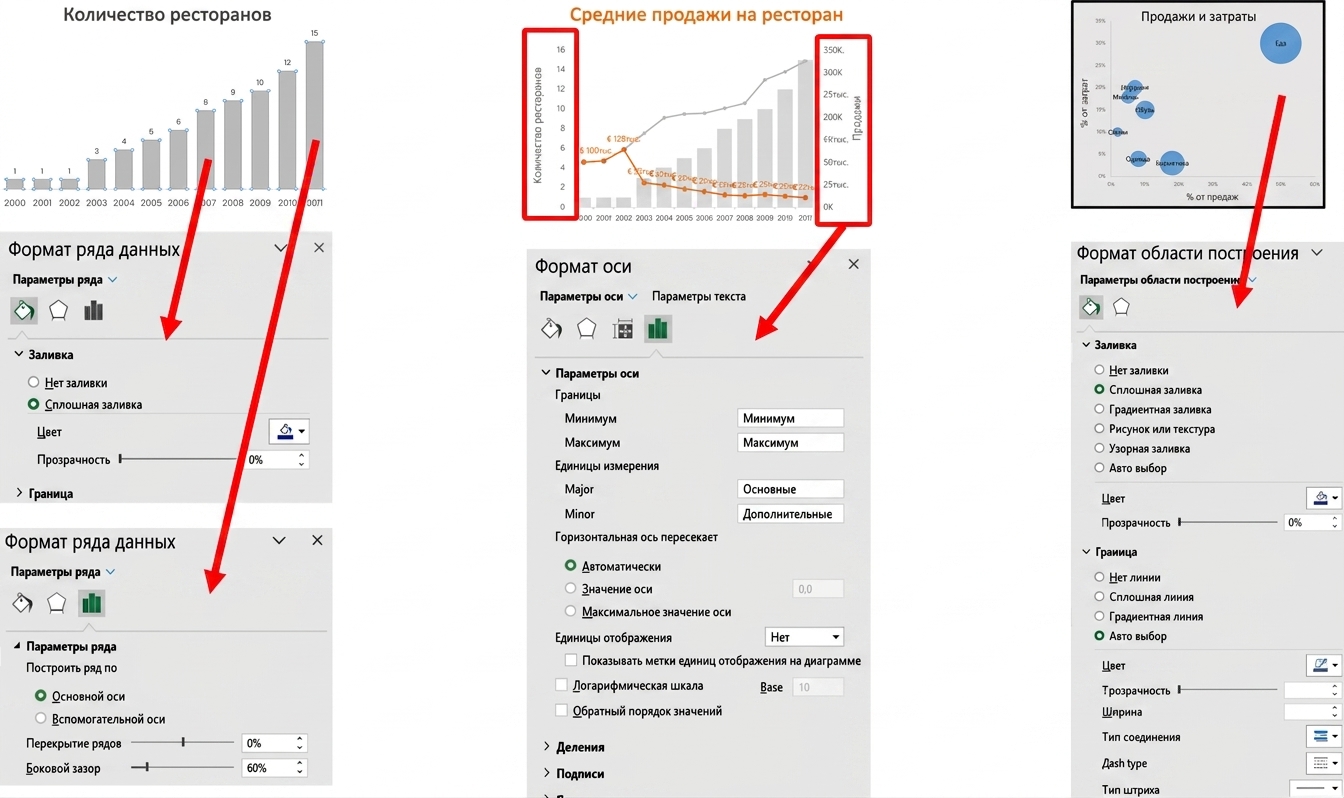

Параметры форматирования диаграмм
