Свёрточные нейронные сети

Глубокое обучение на PyTorch: средний уровень

Michal Oleszak

Machine Learning Engineer

Почему не использовать линейные слои?

Чёрный квадрат — изображение в оттенках серого размером 256×256.

Почему не использовать линейные слои?

Полутоновое изображение 256×256 содержит около 65 тыс. значений пикселей.

Почему не использовать линейные слои?

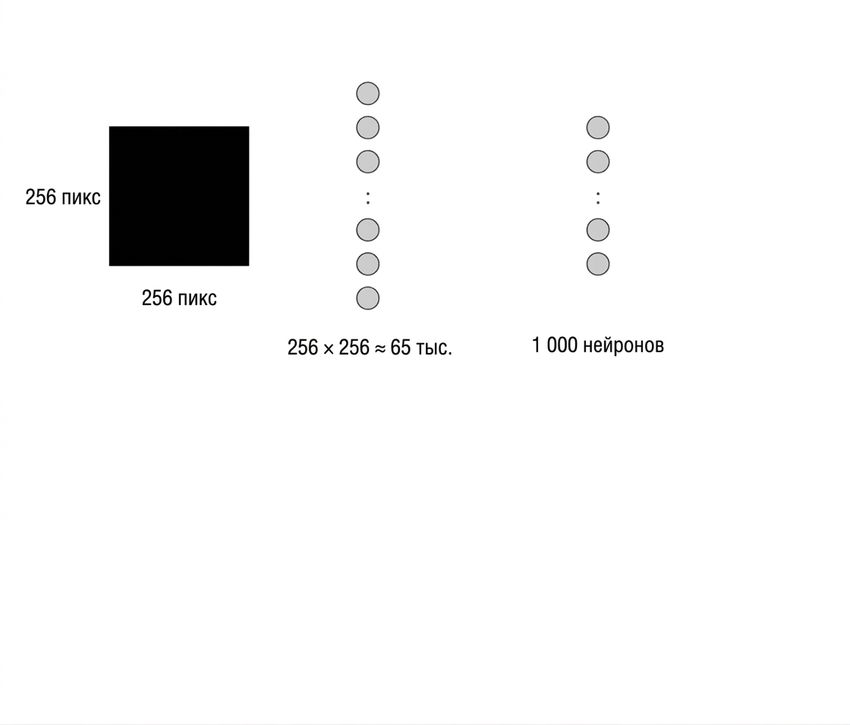

Линейный слой из 1000 нейронов обрабатывает 65 тыс. значений пикселей.

Почему не использовать линейные слои?

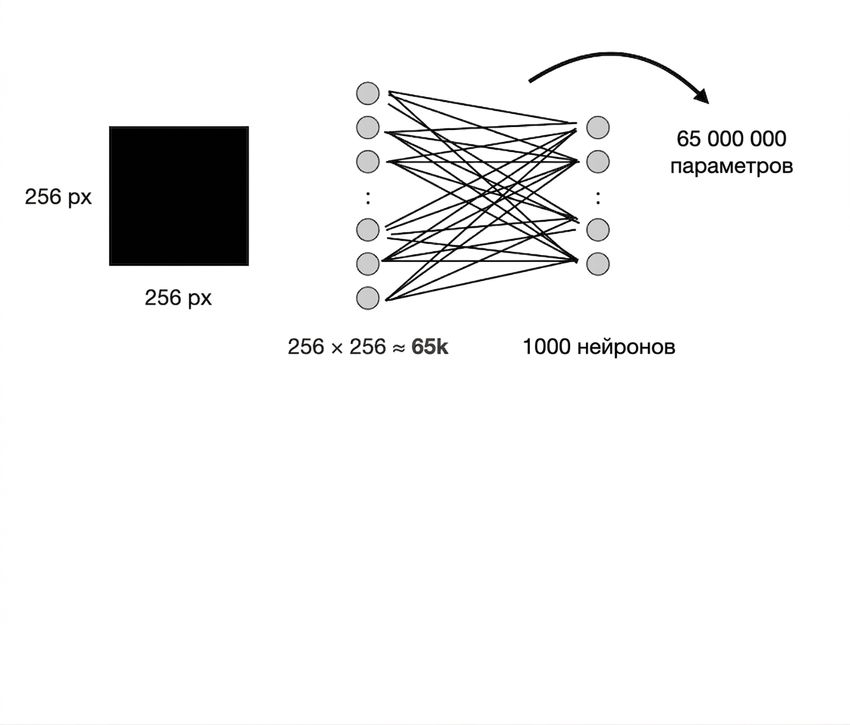

Между изображением и слоем 65 млн связей.

Почему не использовать линейные слои?

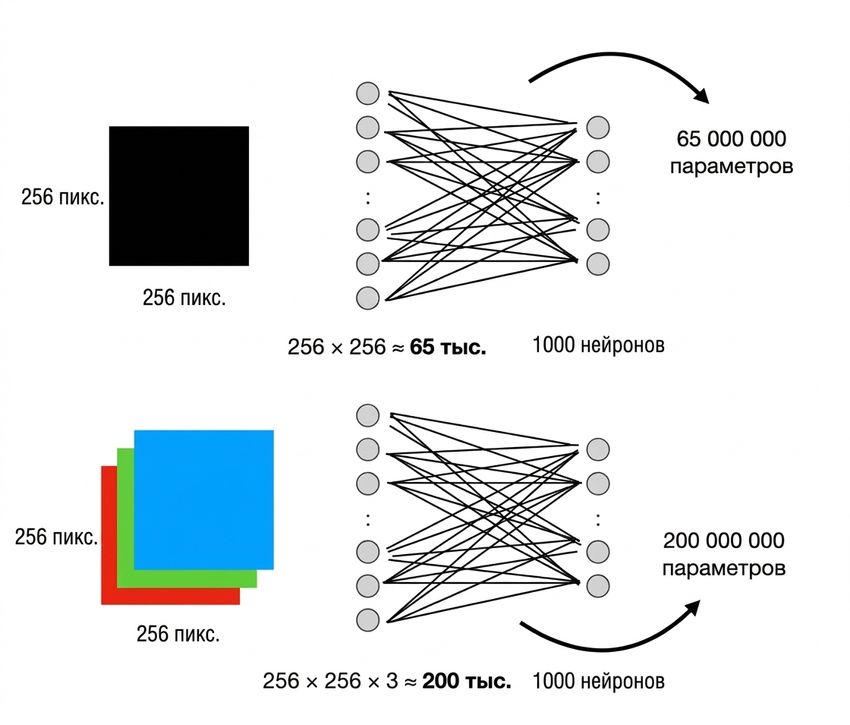

Для цветного RGB-изображения число связей достигает 200 млн.

Почему не использовать линейные слои?

Линейные слои:
- Медленное обучение
- Переобучение
- Не распознают пространственные паттерны
Лучшая альтернатива: свёрточные слои!

Изображение с котом в углу и нейроны, считывающие эту часть изображения

Свёрточный слой

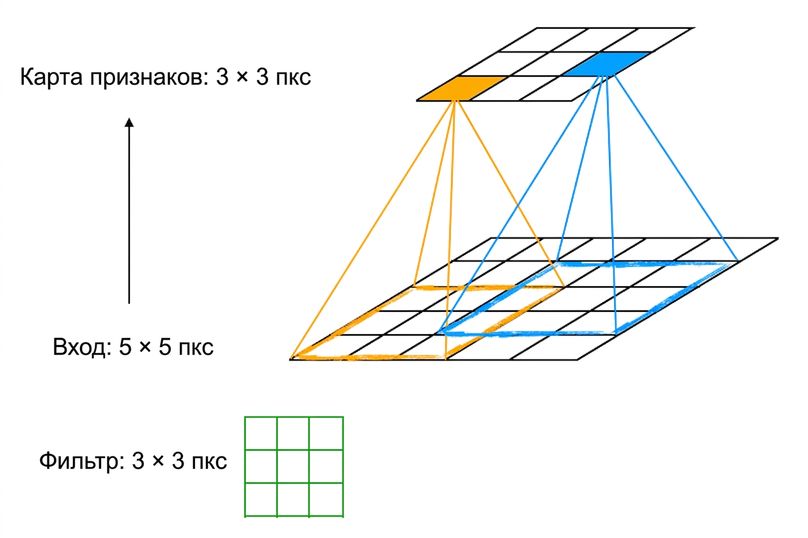

Фильтр размером 3×3 скользит по входу размером 5×5 и формирует карту признаков размером 3×3.

Фильтр(ы) параметров скользят по входу
В каждой позиции выполняется свёртка
Результирующая карта признаков:
- Сохраняет пространственные паттерны входа
- Требует меньше параметров, чем линейный слой
Один фильтр = одна карта признаков
К картам признаков применяются активации
Все карты признаков объединяются в выход
nn.Conv2d(3, 32, kernel_size=3)

Свёртка

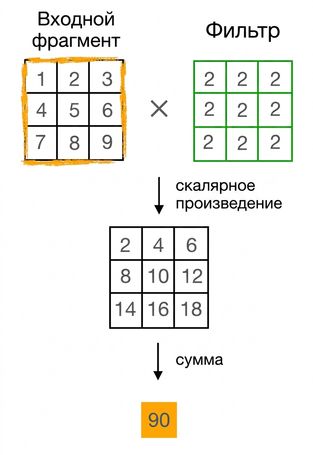

Две матрицы 3×3 перемножаются поэлементно, затем все числа результирующей матрицы суммируются.

Вычислите скалярное произведение патча входа и фильтра
- Верхний левый элемент: 2 × 1 = 2
Просуммируйте результат

Заполнение нулями

Изображение 4×4, окружённое рамкой из пикселей со значением ноль.

Добавьте рамку из нулей к входу свёрточного слоя

nn.Conv2d(
  3, 32, kernel_size=3, padding=1
)

Сохраняет пространственные размеры входного и выходного тензоров
Граничные пиксели обрабатываются наравне с остальными

Макс-пулинг

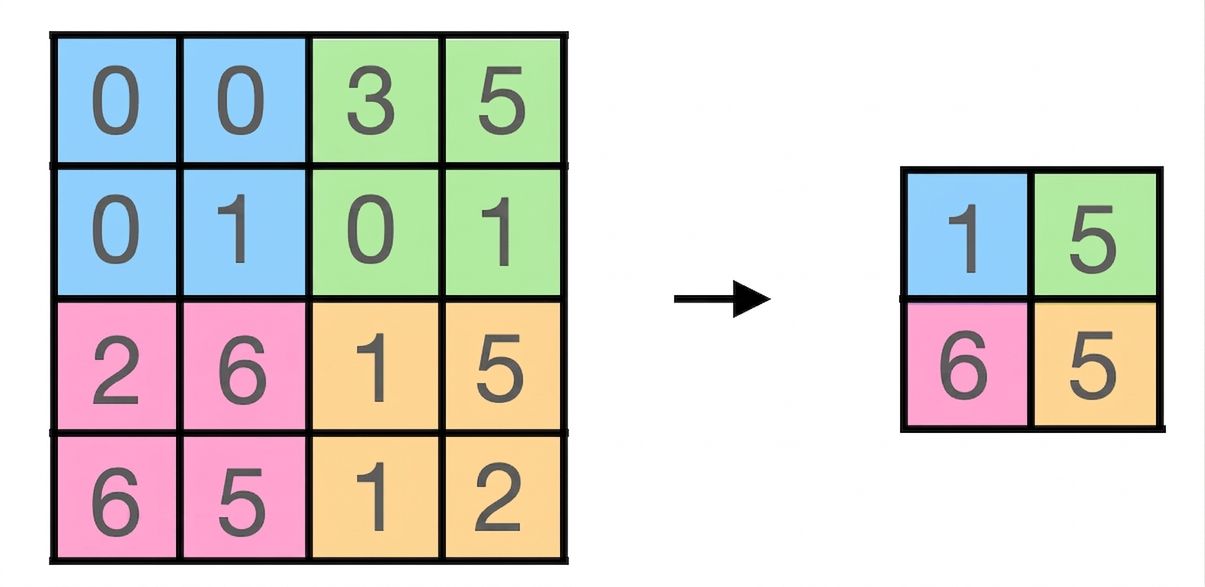

Матрица 4×4, каждый квадрант 2×2 выделен своим цветом, после макс-пулинга превращается в матрицу 2×2.

Непересекающееся окно скользит по входу
В каждой позиции сохраняется максимальное значение
Применяется после свёрточных слоёв для уменьшения пространственных размеров
nn.MaxPool2d(kernel_size=2)

Свёрточная нейронная сеть

class Net(nn.Module):
    def __init__(self, num_classes):
        super().__init__()

        self.feature_extractor = nn.Sequential(
            nn.Conv2d(3, 32, kernel_size=3, padding=1),
            nn.ELU(),
            nn.MaxPool2d(kernel_size=2),
            nn.Conv2d(32, 64, kernel_size=3, padding=1),
            nn.ELU(),
            nn.MaxPool2d(kernel_size=2),
            nn.Flatten(),
        )

        self.classifier = nn.Linear(64*16*16, num_classes)


    def forward(self, x):
        x = self.feature_extractor(x)
        x = self.classifier(x)
        return x

feature_extractor: (свёртка, активация, пулинг), повторяется дважды и разворачивается в вектор
classifier: один линейный слой
forward(): пропускает входное изображение через экстрактор признаков и классификатор

Размер выхода экстрактора признаков

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

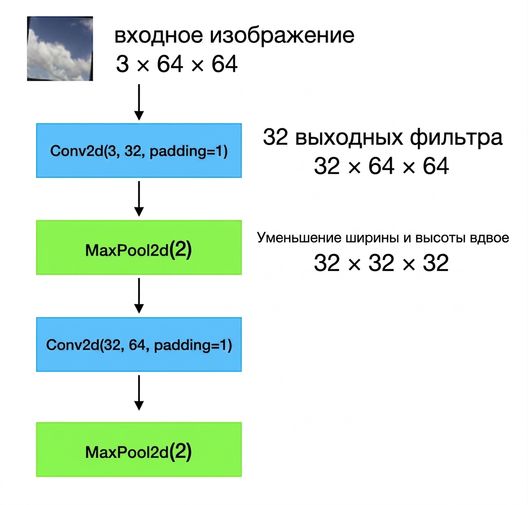

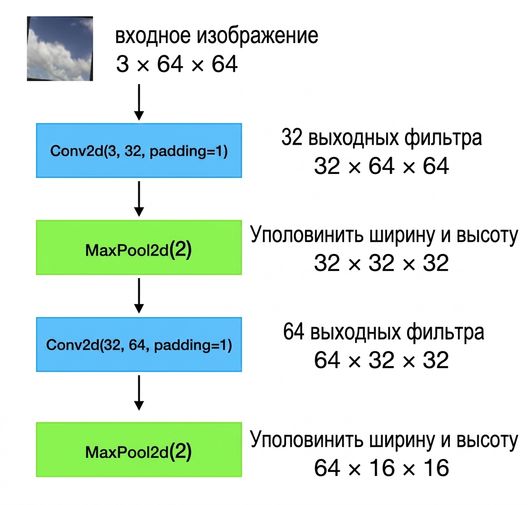

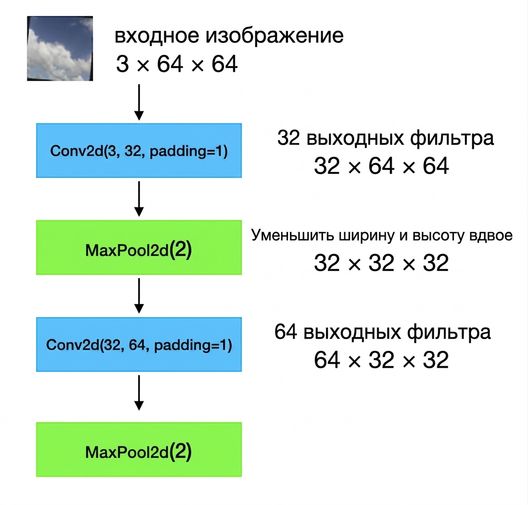

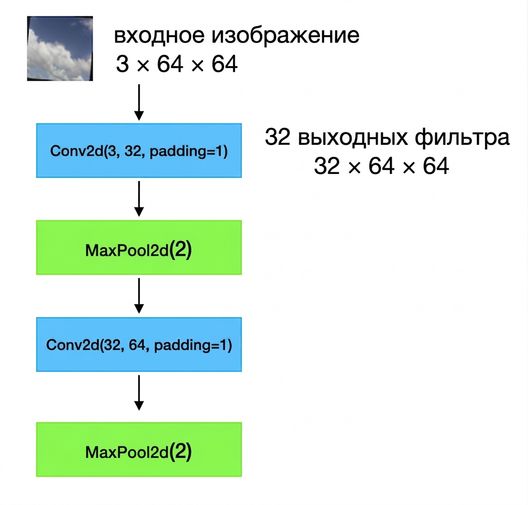

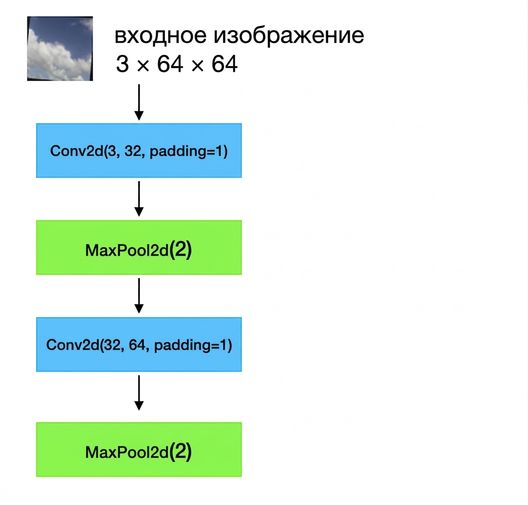

Схема: входные изображения формы 3×64×64 проходят через свёрточный слой, слой пулинга, второй свёрточный слой и второй слой пулинга.

Размер выхода экстрактора признаков

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

Размер выхода экстрактора признаков

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

Размер выхода экстрактора признаков

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

Размер выхода экстрактора признаков

self.feature_extractor = nn.Sequential(
  nn.Conv2d(3, 32, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Conv2d(32, 64, kernel_size=3, padding=1),
  nn.ELU(),
  nn.MaxPool2d(kernel_size=2),
  nn.Flatten(),
)
self.classifier = nn.Linear(64*16*16, num_classes)
`

Давайте потренируемся!
