Аналитический дашборд

Основы проектирования дашбордов

Olga Scrivner, PhD

President, Scrivner Solutions Inc

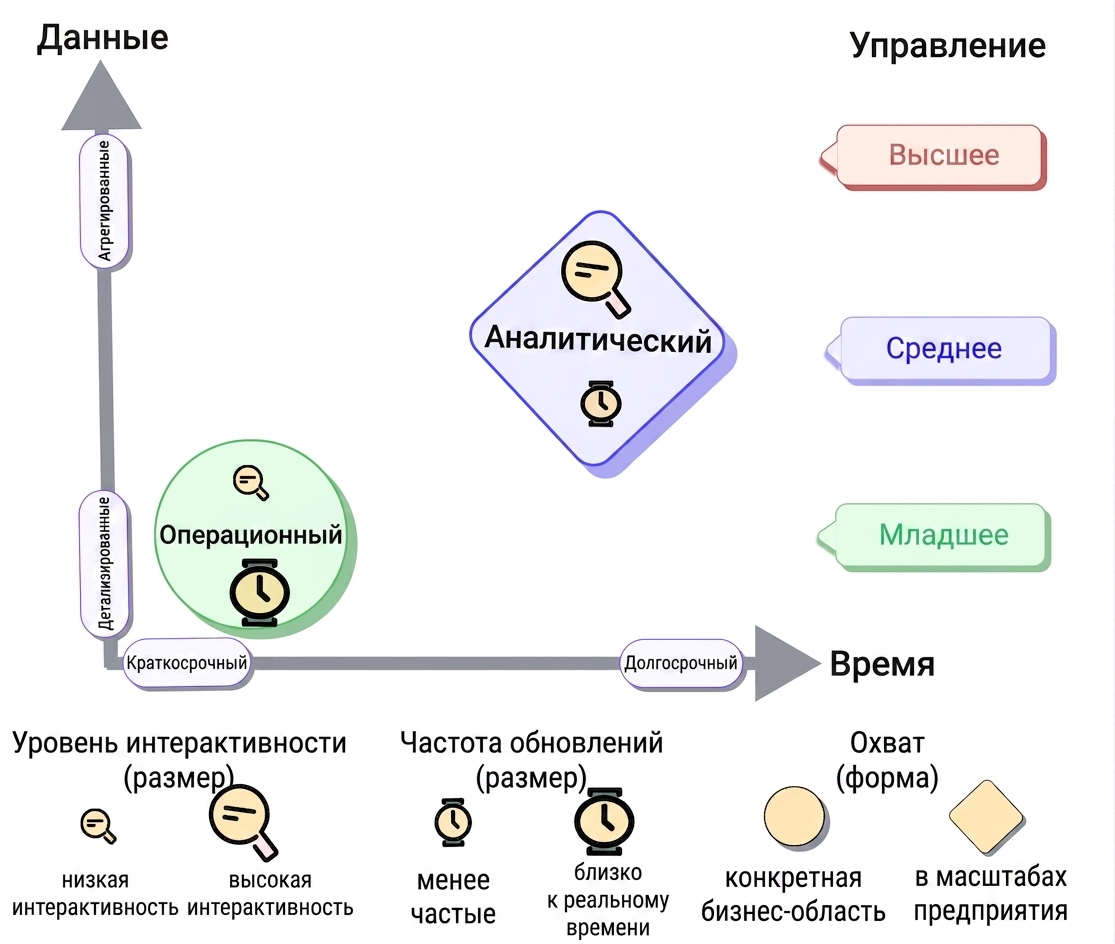

Дашборд для глубокого анализа

taxonomy-analytical

Назначение

Анализ данных для получения глубоких инсайтов

Тип данных

Большие объёмы данных, редкие обновления (ежемесячно, ежеквартально)

Интерактивность:

Высокая: детализация, фильтры, ползунки

Пользователи

Аналитики

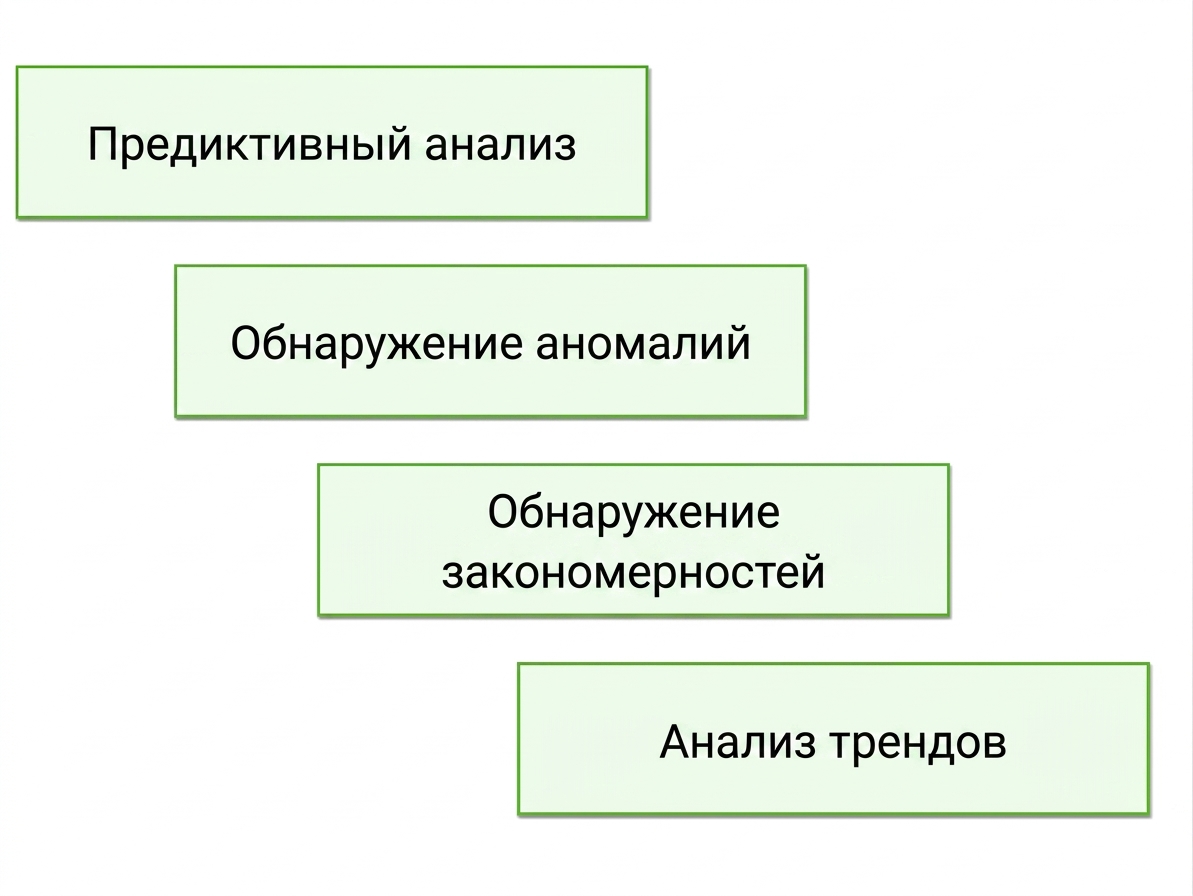

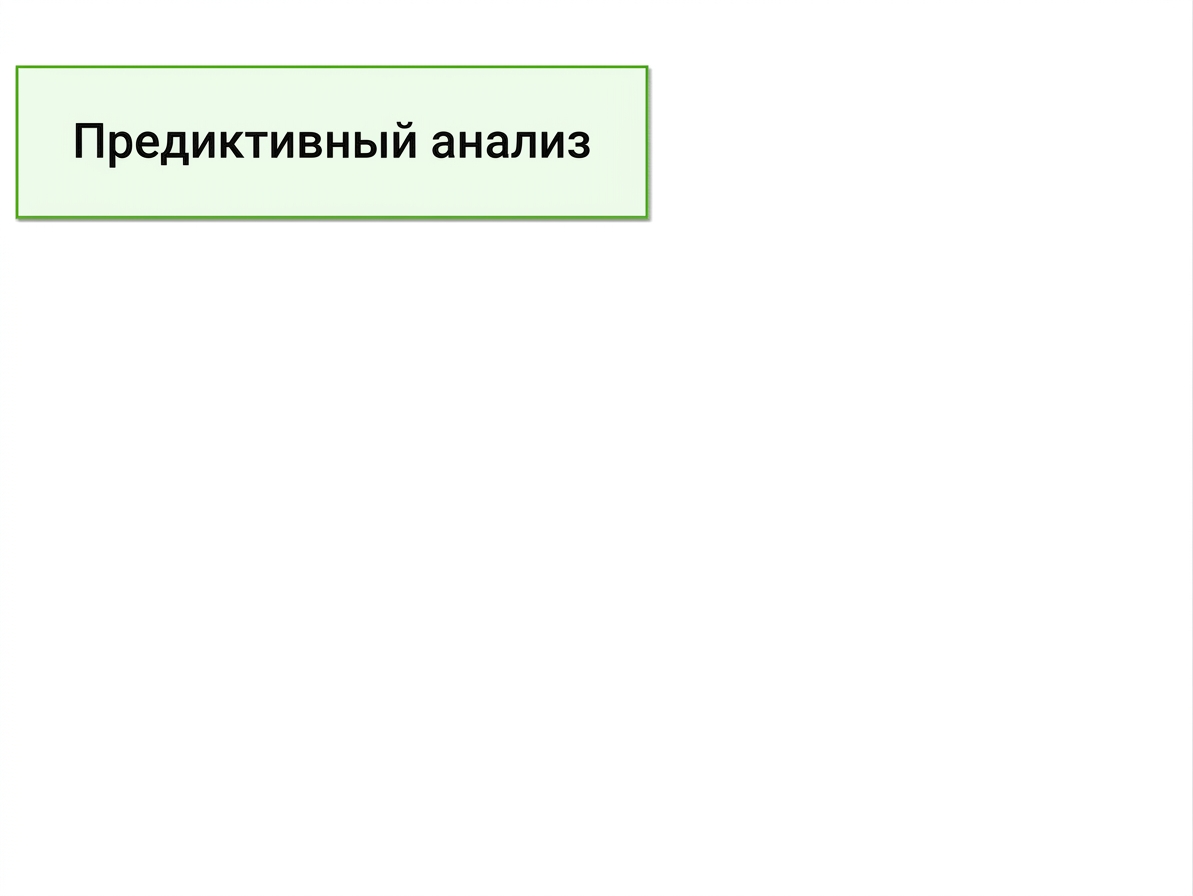

Преимущества аналитического дашборда

benefits

Принятие будущих решений на основе исторических данных

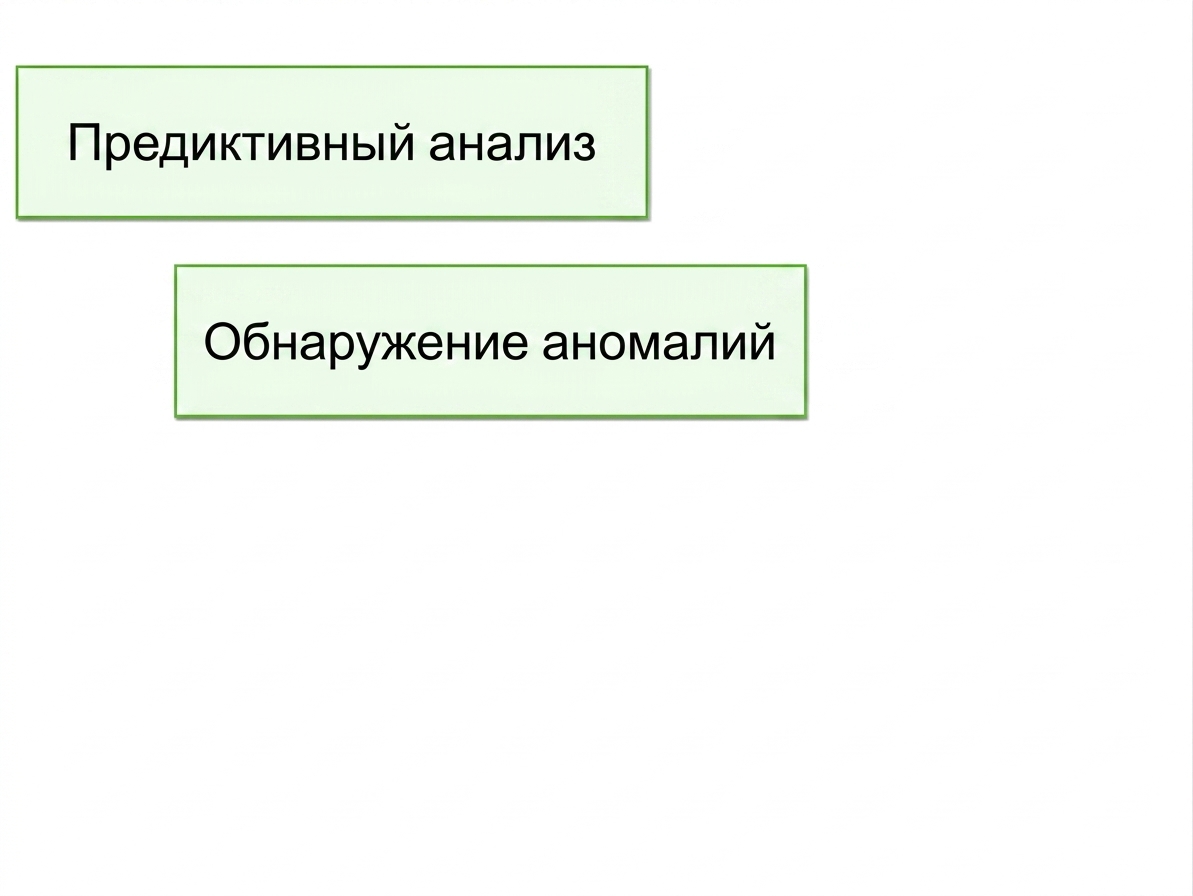

Преимущества аналитического дашборда

benefits

Принятие будущих решений на основе исторических данных
Выявление аномалий в бизнес-тенденциях

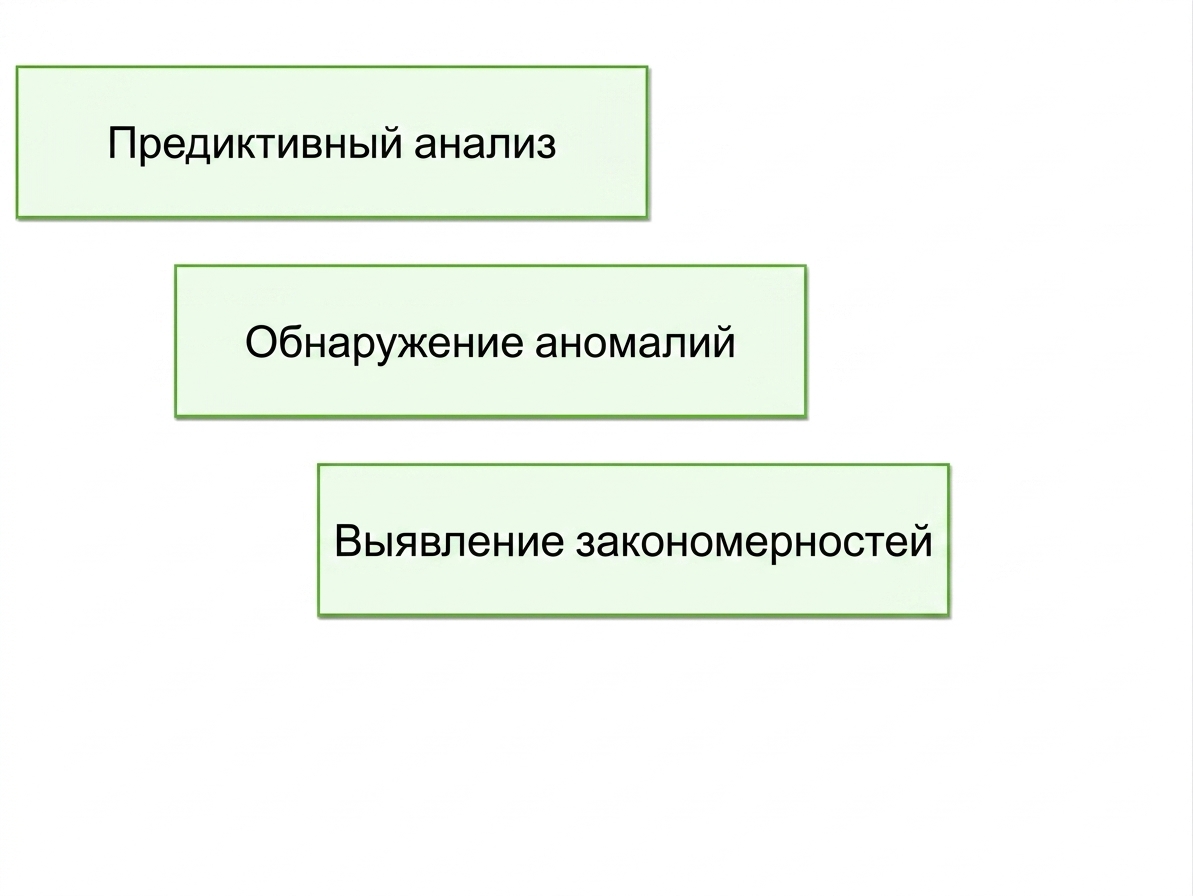

Преимущества аналитического дашборда

benefits

Принятие будущих решений на основе исторических данных
Выявление аномалий в бизнес-тенденциях
Обнаружение скрытых закономерностей и взаимосвязей между переменными

shopping icon

Преимущества аналитического дашборда

benefits

Принятие будущих решений на основе исторических данных
Выявление аномалий в бизнес-тенденциях
Обнаружение скрытых закономерностей и взаимосвязей между переменными
Анализ показателей эффективности во времени для выявления проблемных периодов

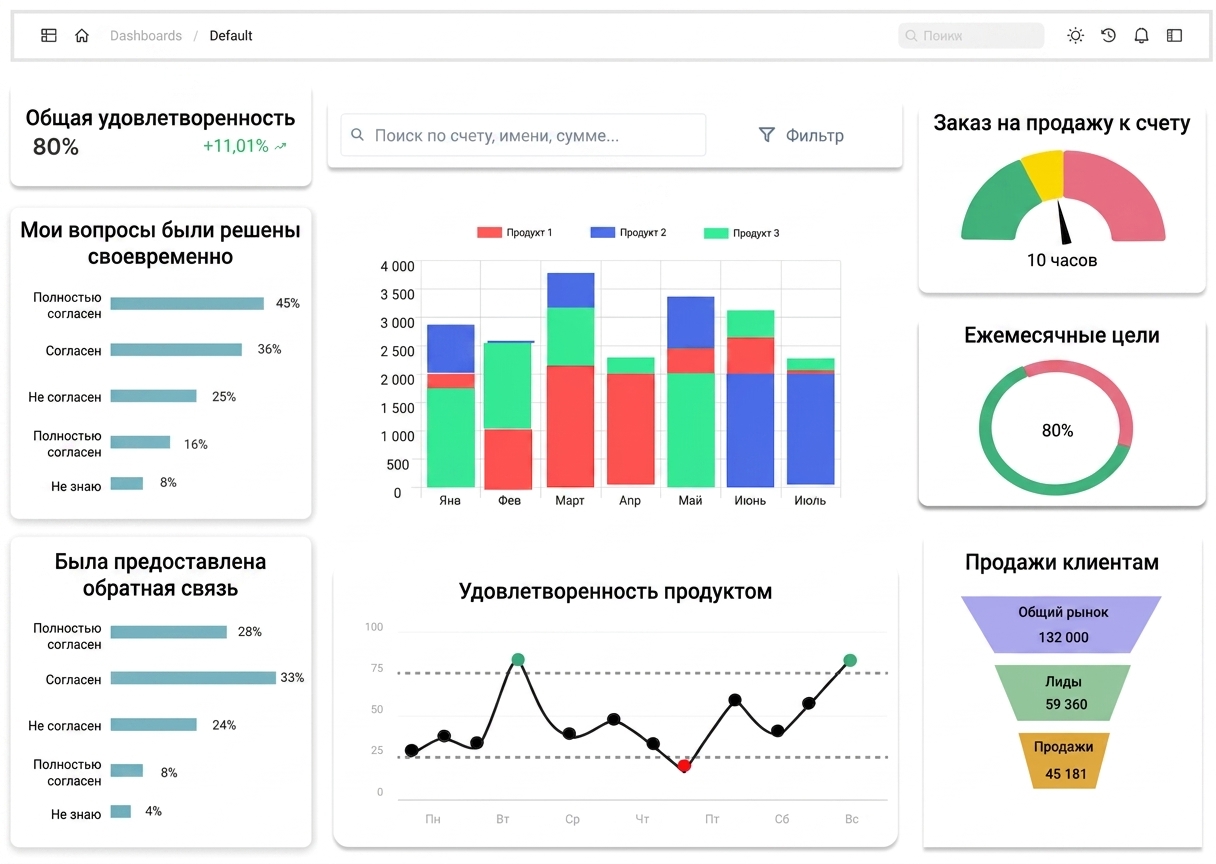

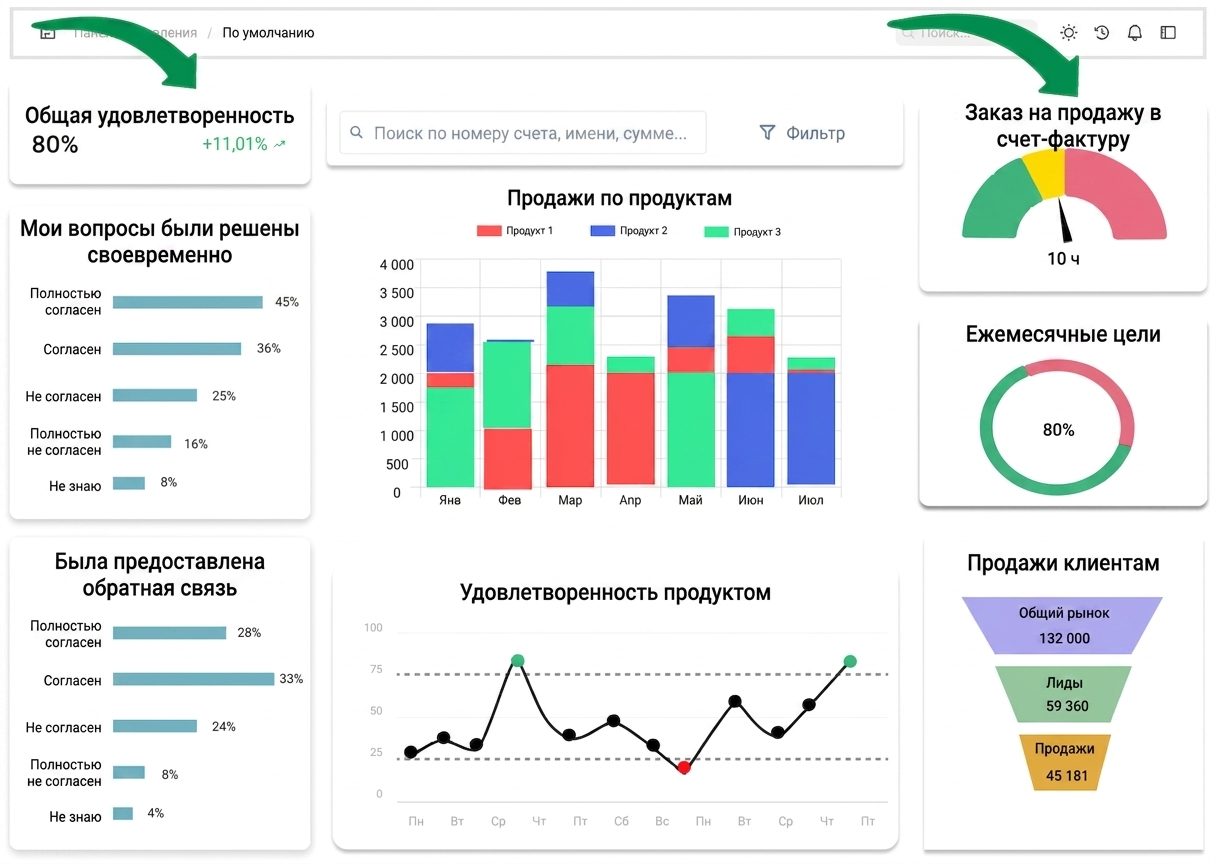

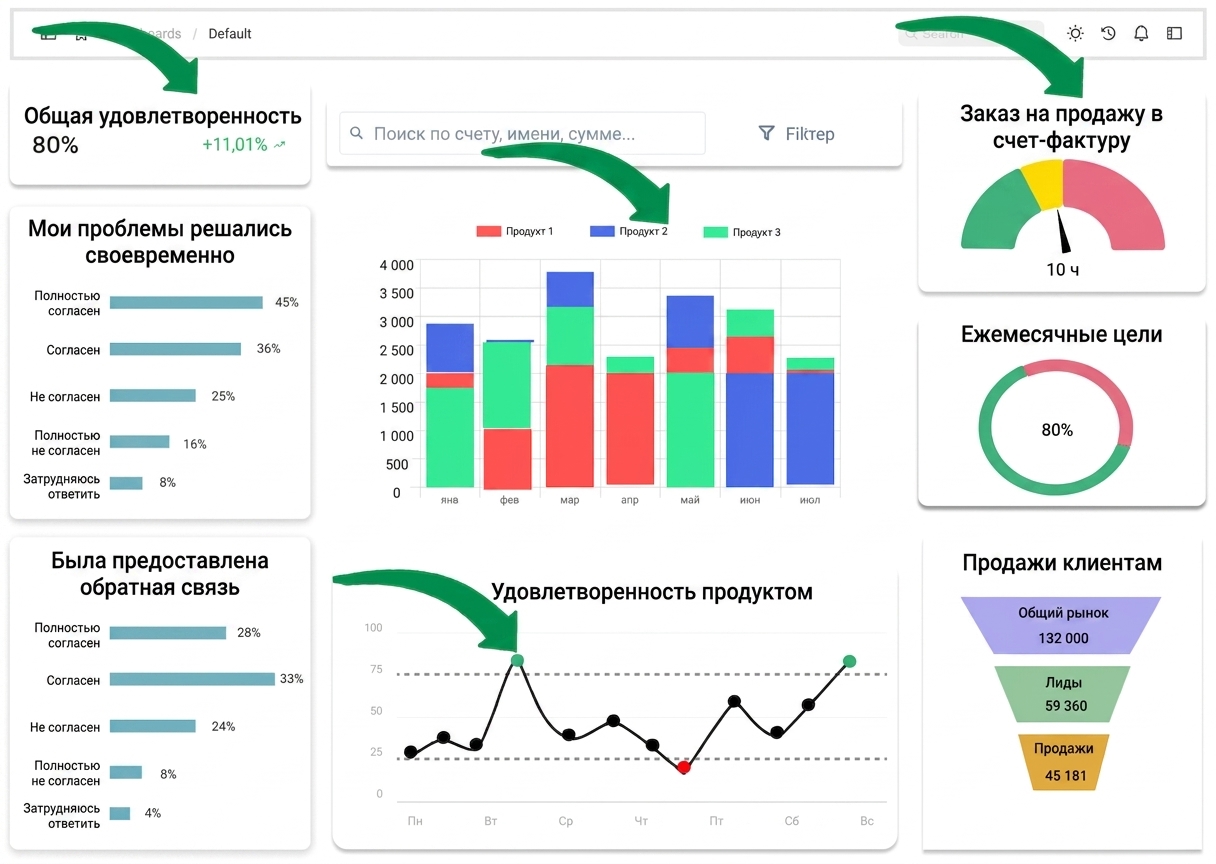

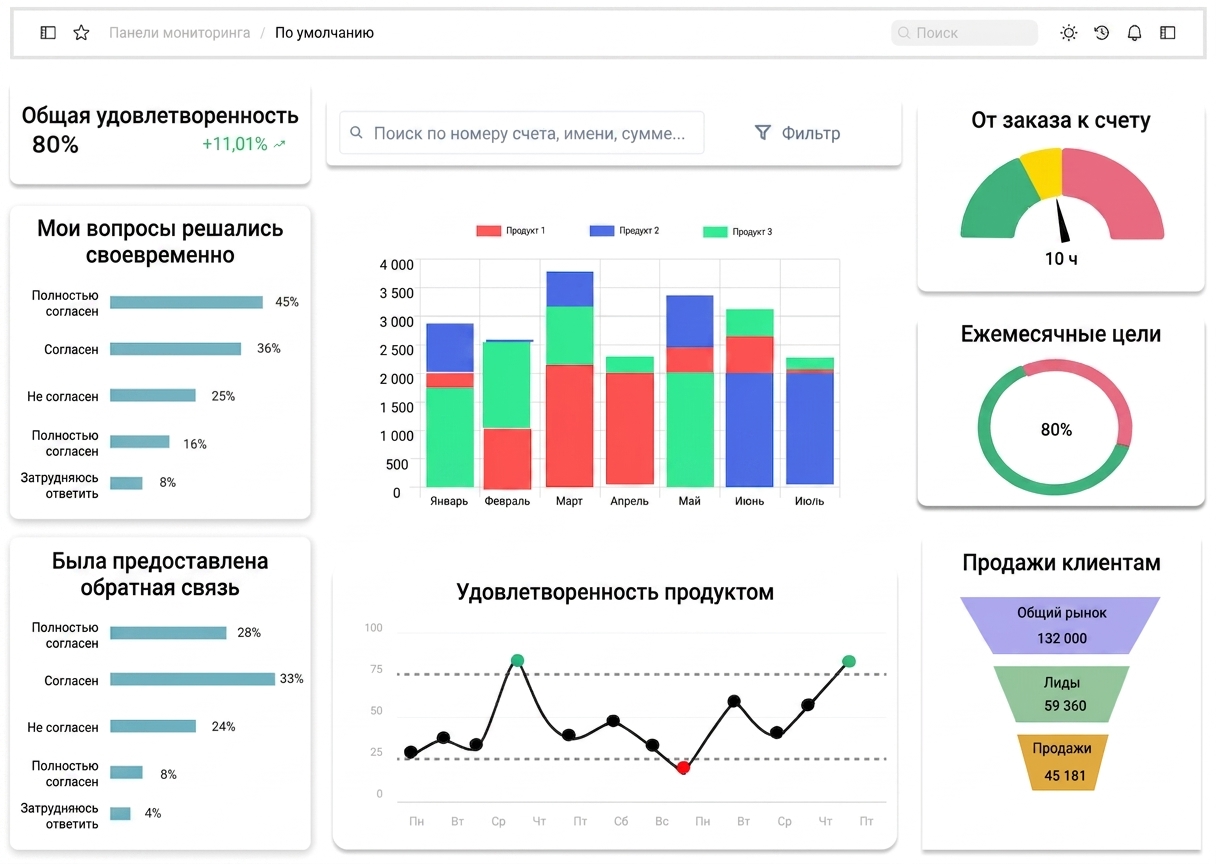

Графические элементы аналитического дашборда

graphical components

¹ Zoho analytics. 2017. Analytical dashboard.

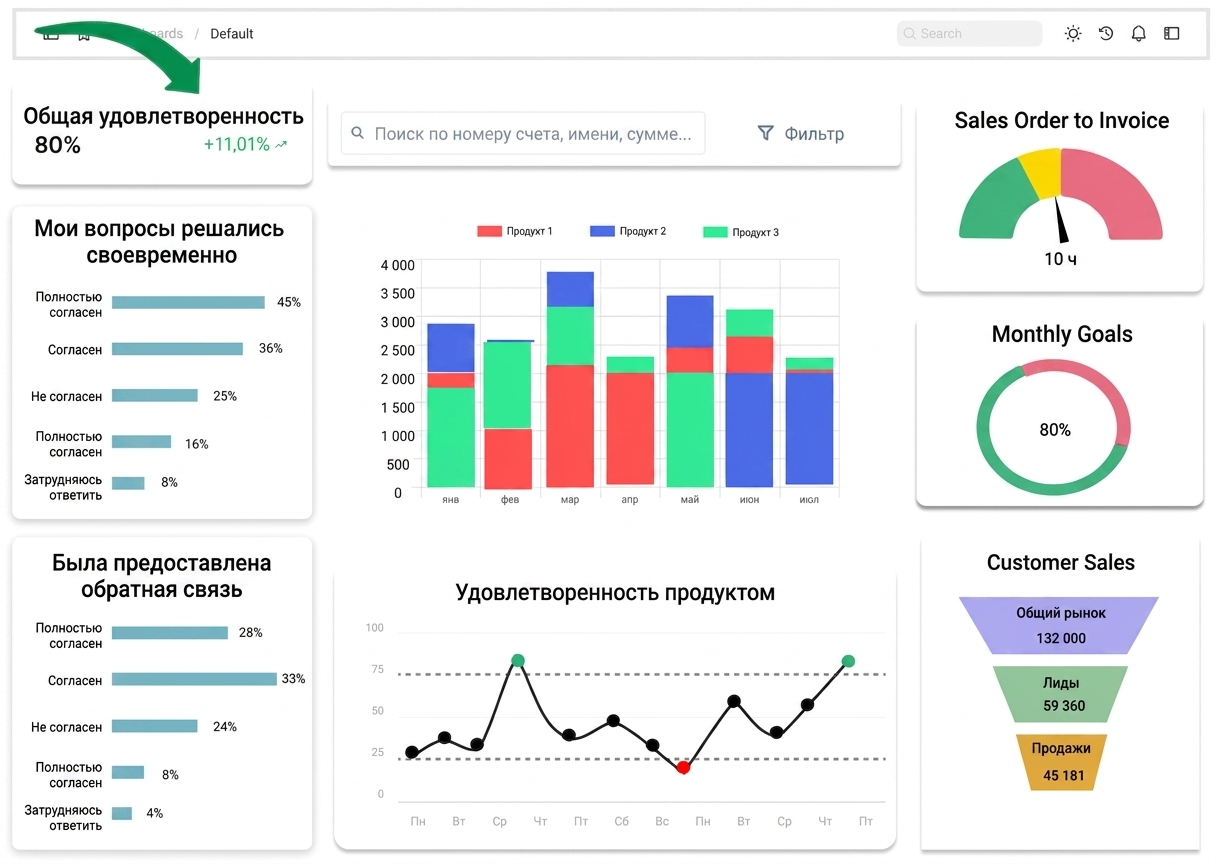

Графические элементы аналитического дашборда

graphical components

Статус: индикаторы

¹ Zoho analytics. 2017. Analytical dashboard.

Графические элементы аналитического дашборда

graphical components

Статус: индикаторы

Счётчик целей: постановка и мониторинг целей

¹ Zoho analytics. 2017. Analytical dashboard.

Графические элементы аналитического дашборда

graphical components

Статус: индикаторы

Счётчик целей: постановка и мониторинг целей

Компаратор: обзор данных и сравнение

¹ Zoho analytics. 2017. Analytical dashboard.

Графические элементы аналитического дашборда

graphical components

Статус: индикаторы

Счётчик целей: постановка и мониторинг целей

Компаратор: обзор данных и сравнение

Детектор аномалий: выявление бизнес-расхождений

¹ Zoho analytics. 2017. Analytical dashboard.

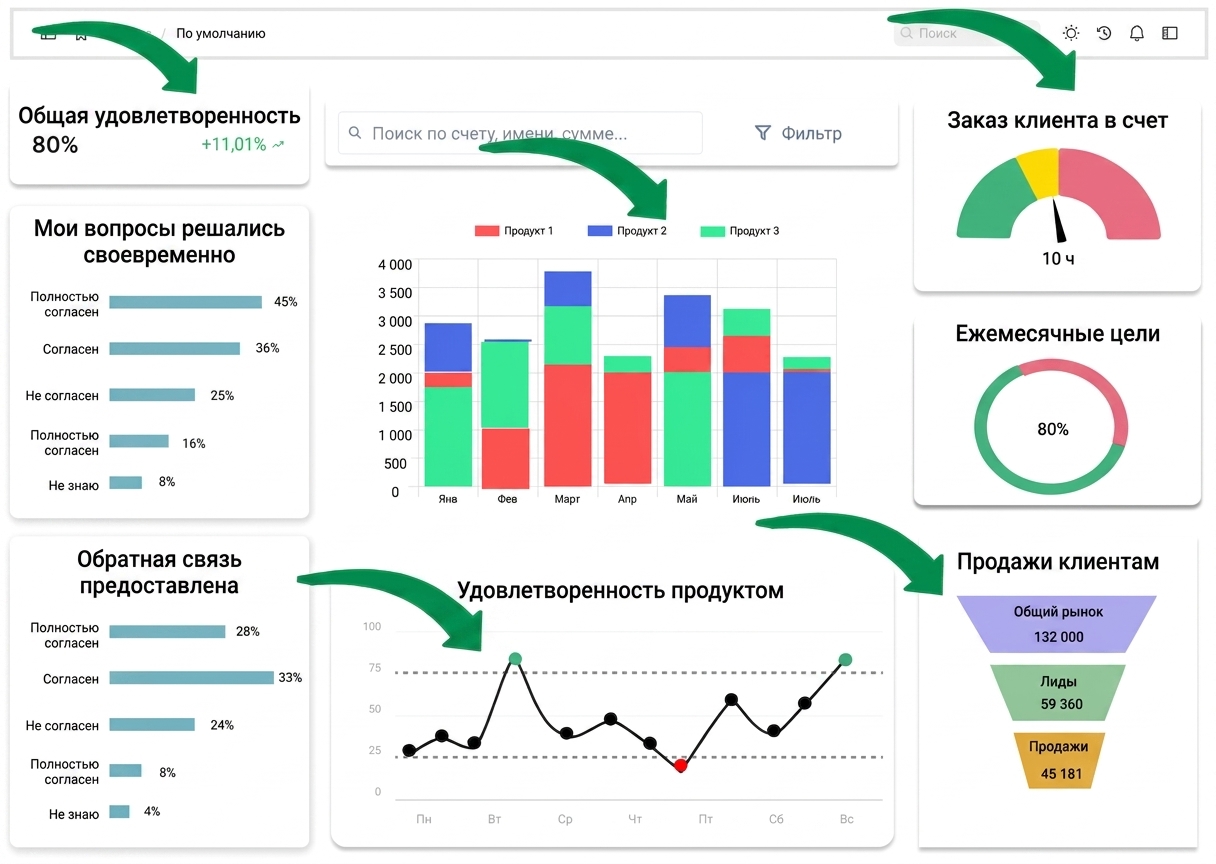

Графические элементы аналитического дашборда

graphical components

Статус: индикаторы

Счётчик целей: постановка и мониторинг целей

Компаратор: обзор данных и сравнение

Детектор аномалий: выявление бизнес-расхождений

Воронка: визуализация этапов компании

¹ Zoho analytics. 2017. Analytical dashboard.

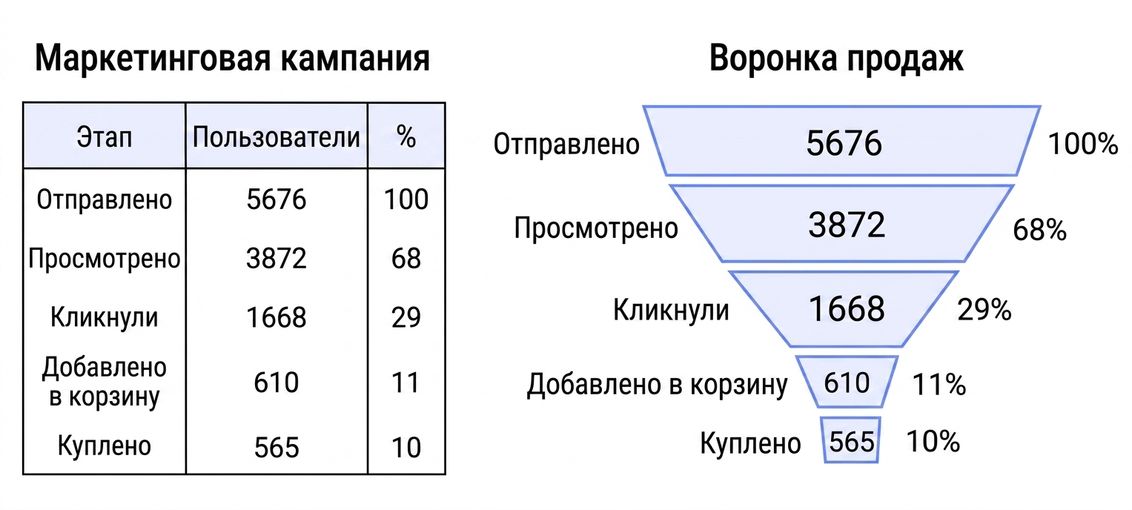

Несколько слов о воронкообразных диаграммах

Последовательные этапы бизнес-процесса (воронка продаж, охват маркетинговой кампании)
Начинается с широкого основания и сужается до отдельных сегментов

funnel

Несколько слов о воронкообразных диаграммах

Последовательные этапы бизнес-процесса (воронка продаж, охват маркетинговой кампании)
Начинается с широкого основания и сужается до отдельных сегментов

funnel

Используется для первичного исследовательского анализа

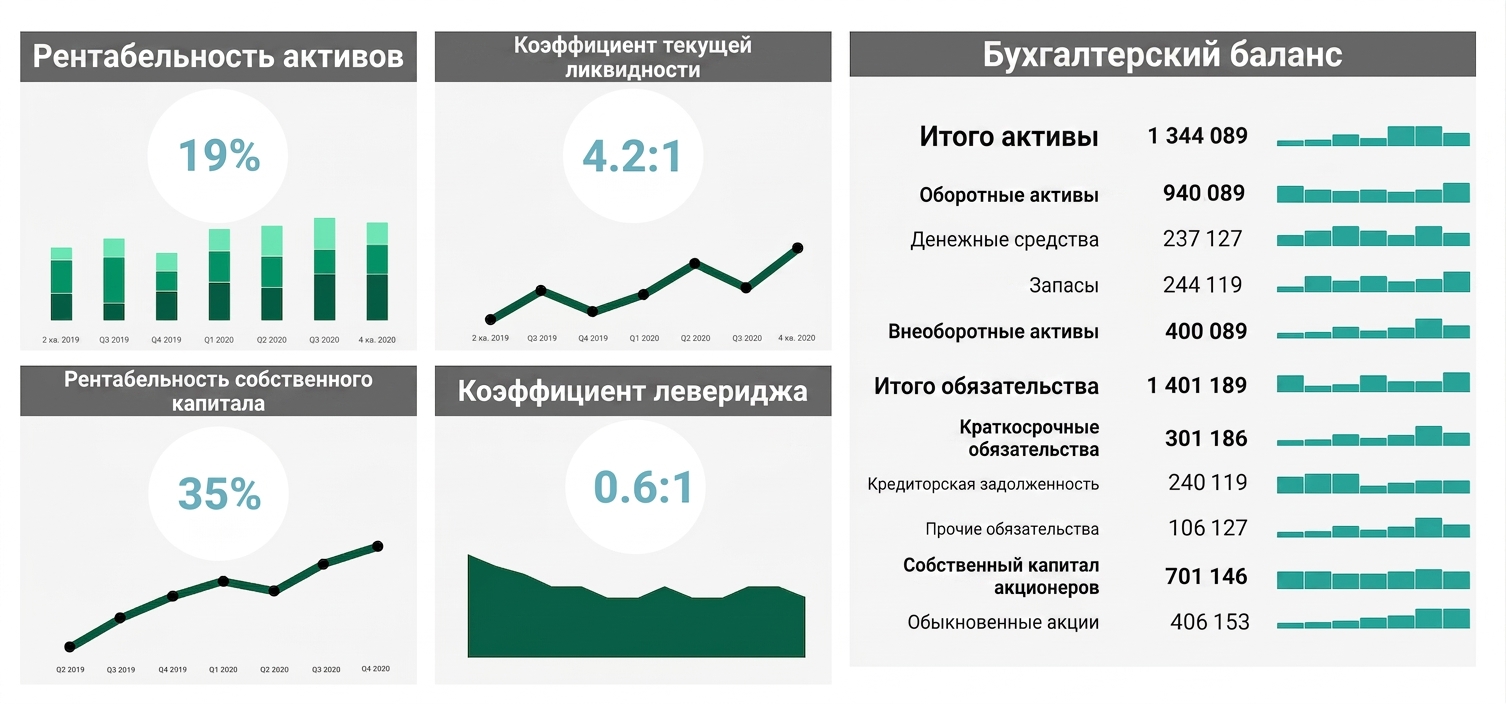

Финансовый аналитический дашборд

Цель: улучшение инвестиционных возможностей

financial

Вопрос: насколько эффективно расходуется капитал компании

Задача: определить конкретные операционные меры для оптимизации расходов

Данные: финансовые KPI

Коэффициенты эффективности, оборотный капитал, баланс, отчёт о прибылях и убытках, денежный поток

Визуализация данных: индикатор, тренд, компаратор, детектор аномалий

¹ Calzon, Bernardita. (2021). Dashboarding. Make Sure You Know The Difference.

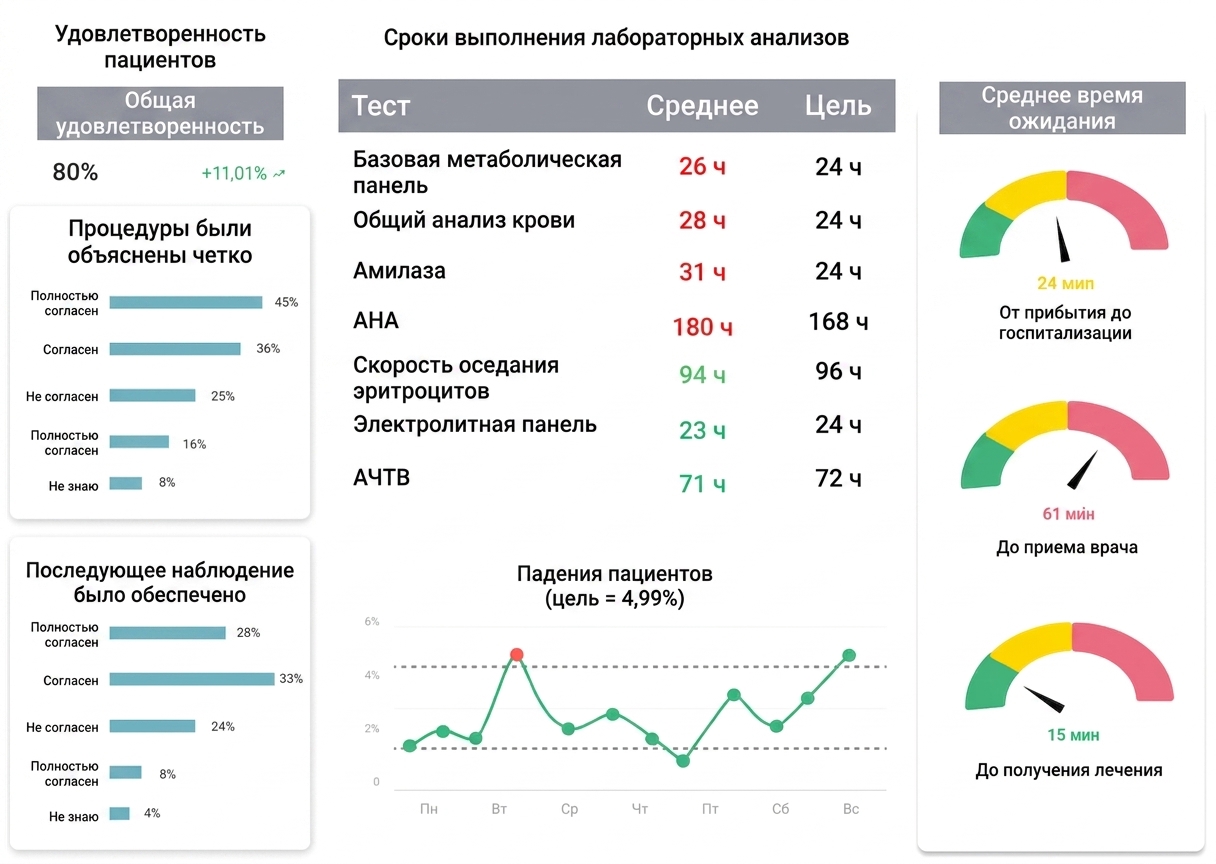

Аналитический дашборд в здравоохранении

Цель: повышение качества медицинской помощи

healthcare

Вопрос: насколько пациенты удовлетворены учреждением и сервисом

Задача: определить конкретные операционные меры для улучшения сервиса и условий

Данные: медицинские KPI

Удовлетворённость, время ожидания и безопасность

Визуализация данных: индикатор, счётчик целей, тренд, детектор аномалий, цветовая таблица «текущий показатель vs. целевой» (альтернатива диаграмме-пуле)

¹ Calzon, Bernardita. (2021). Dashboarding. Make Sure You Know The Difference.

Давайте потренируемся!

Основы проектирования дашбордов
