การออกแบบฐานข้อมูล

Lis Sulmont

Curriculum Manager

การออกแบบฐานข้อมูลคืออะไร?

กำหนดวิธีจัดเก็บข้อมูลในเชิงตรรกะ
- ข้อมูลจะถูกอ่านและอัปเดตอย่างไร?
ใช้ database models: ข้อกำหนดระดับสูงสำหรับโครงสร้างฐานข้อมูล
- ยอดนิยมที่สุด: relational model
- ตัวเลือกอื่น ๆ: NoSQL models, object-oriented model, network model
ใช้ schemas: พิมพ์เขียวของฐานข้อมูล
- กำหนดตาราง ฟิลด์ ความสัมพันธ์ indexes และ views
- การแทรกข้อมูลในฐานข้อมูลเชิงสัมพันธ์ต้องปฏิบัติตาม schema

กระบวนการสร้าง data model สำหรับข้อมูลที่จะจัดเก็บ

1. Conceptual data model: อธิบาย entities, relationships และ attributes

เครื่องมือ: data structure diagrams เช่น entity-relational diagrams และ UML diagrams

2. Logical data model: กำหนดตาราง คอลัมน์ และความสัมพันธ์

3. Physical data model: อธิบายการจัดเก็บข้อมูลทางกายภาพ

¹ https://en.wikipedia.org/wiki/Data_model

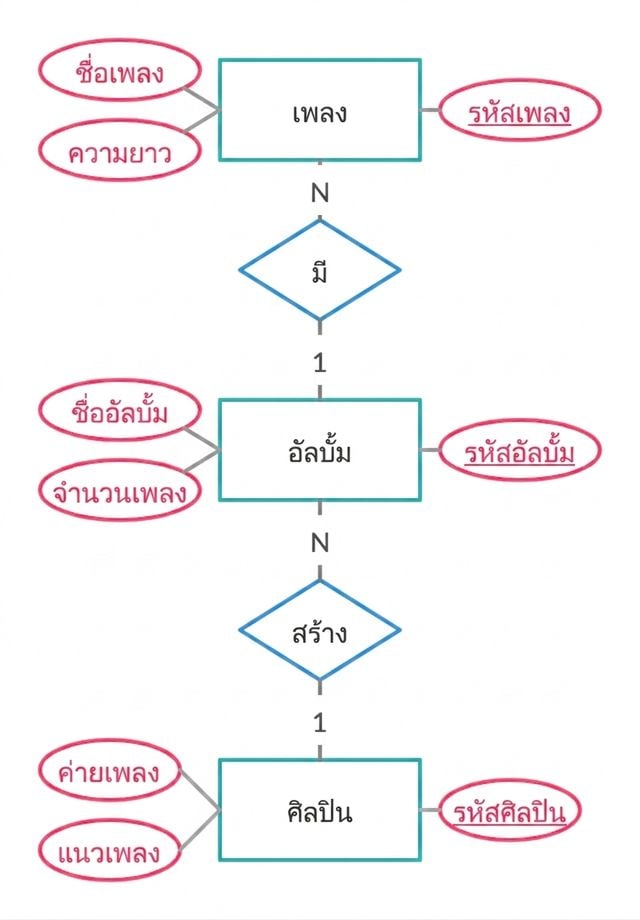

ER diagram ของตัวอย่างเพลง

Entities, relationships และ attributes

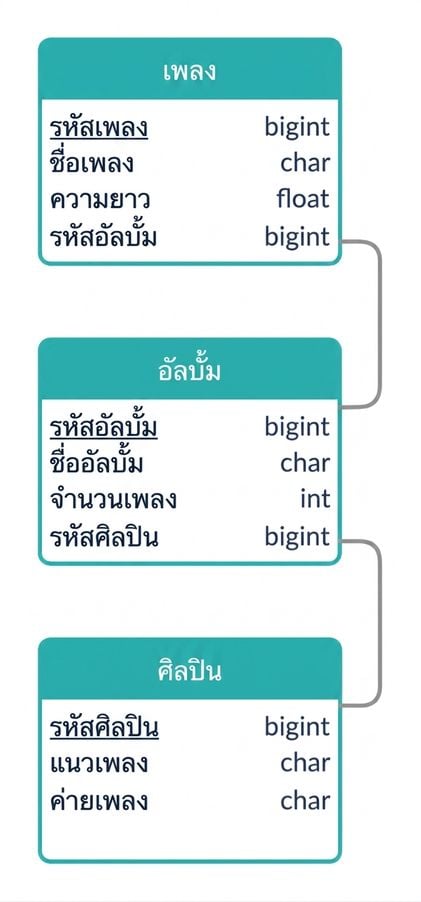

Logical schema ของตัวอย่างเพลง

การแปลงที่เร็วที่สุด: entities จะกลายเป็นตาราง

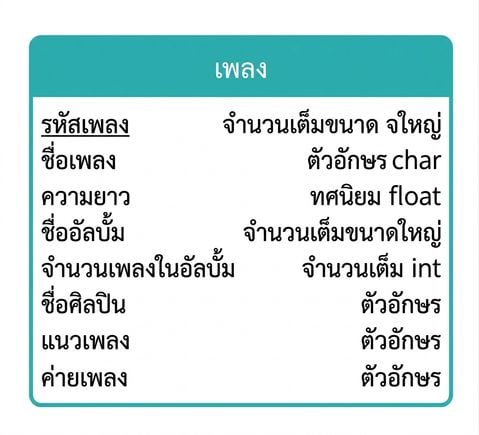

ตัวอย่าง ER diagram อื่นของตัวอย่างเพลง

การกำหนดตาราง

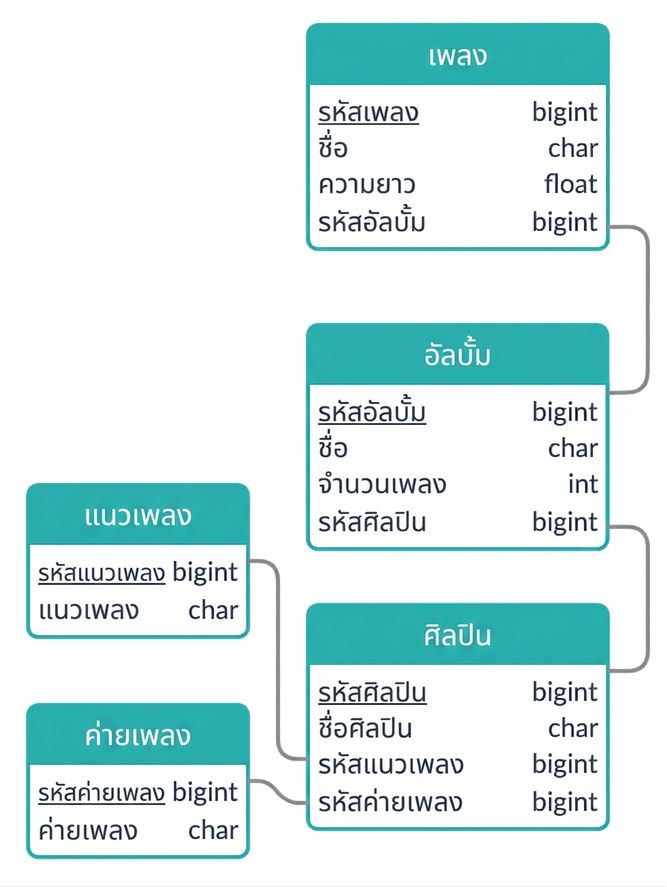

ตัวอย่าง ER diagram อื่นของตัวอย่างเพลง

การปรับ relational model สำหรับการออกแบบ data warehouse

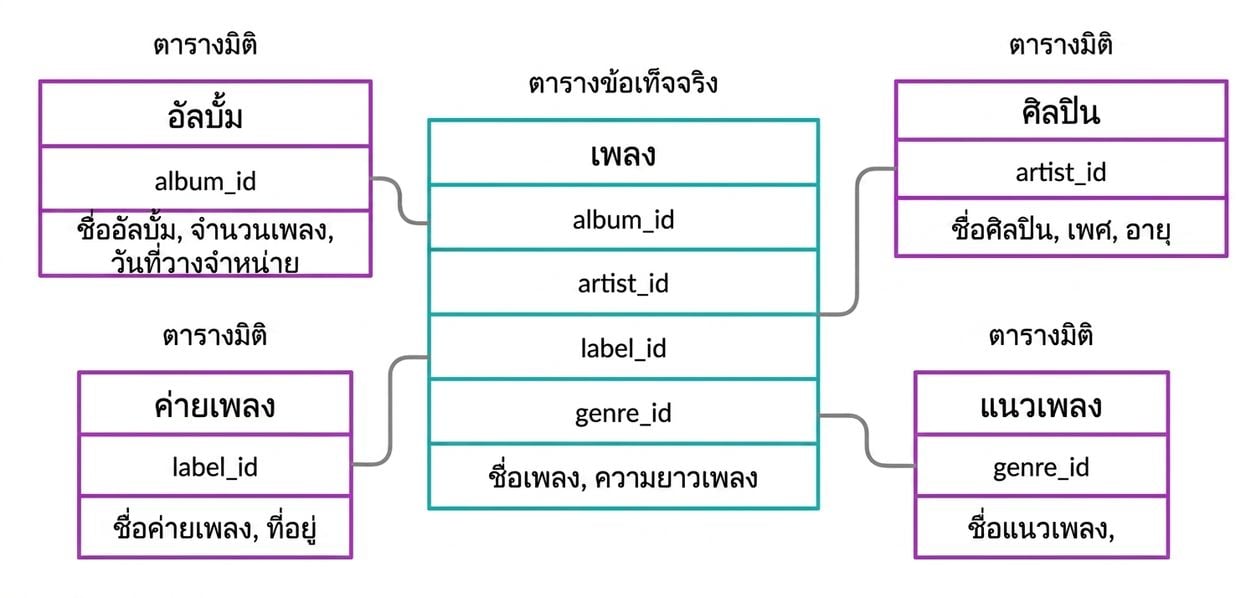

Fact table และ dimension tables ของตัวอย่างเพลง

จัดระเบียบโดย:

Fact tables

Dimension tables

การออกแบบฐานข้อมูล
