实体-关系建模简介

实体-关系（ER）模型：用实体、属性和关系组织规范化数据

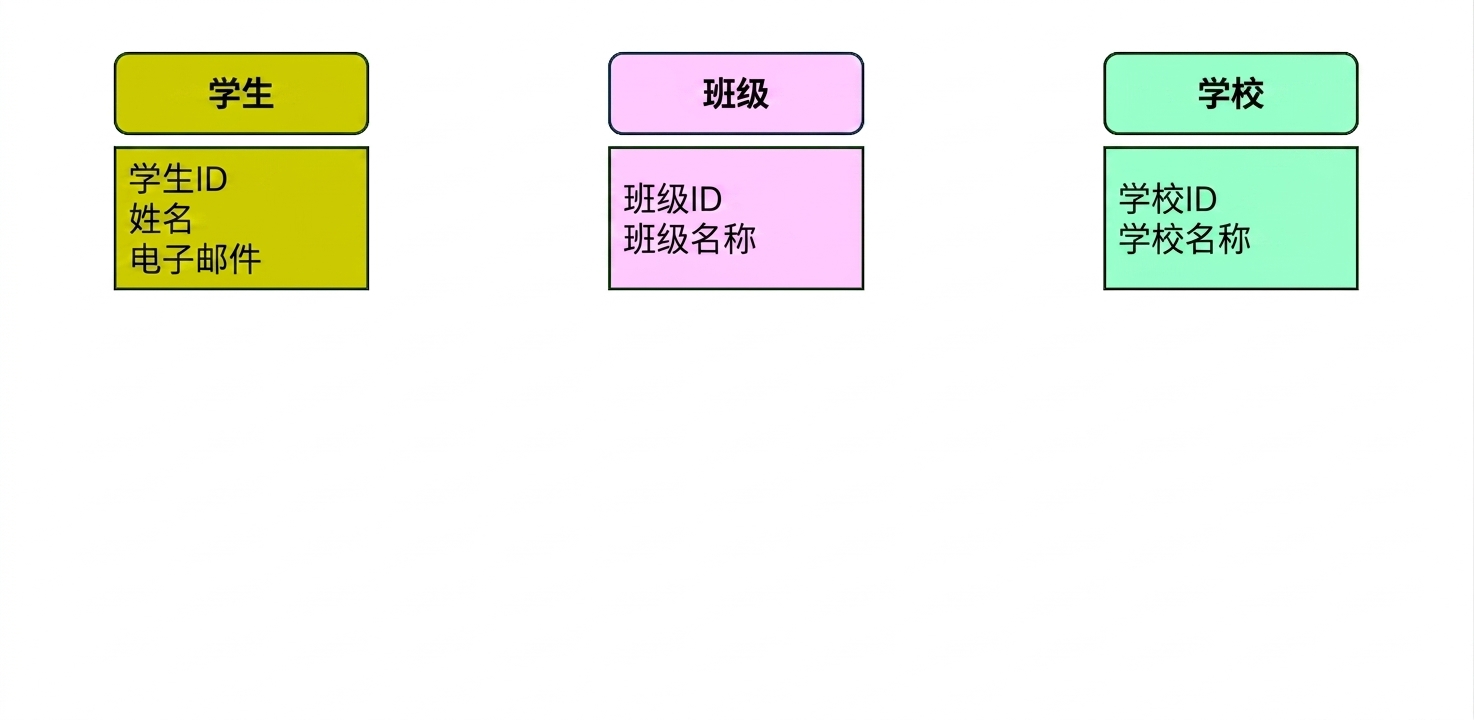

要建模的学院主题实体

实体-关系模型示例

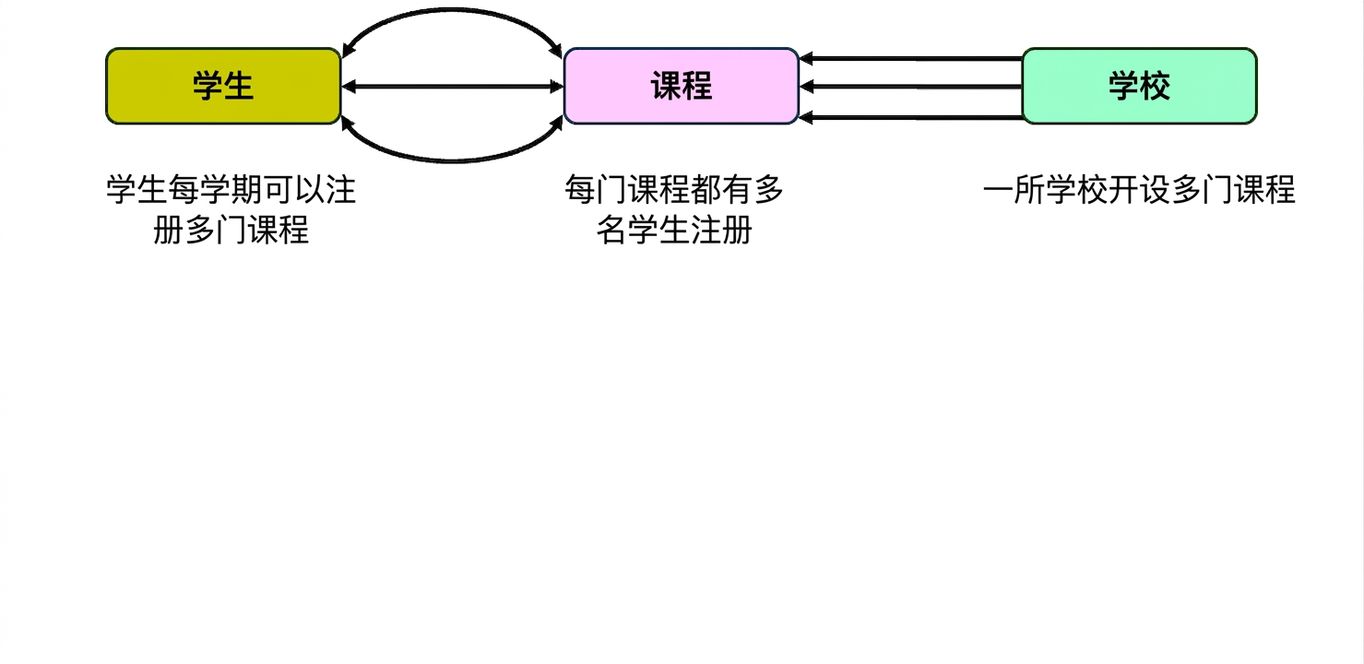

学院主题实体交互

为何选择 ER 模型

清晰
- 以贴近现实的方式简化业务关系
组织
- 将数据分解为相关实体，便于管理
灵活
- 可随时间演进与扩展

构建 ER 模型

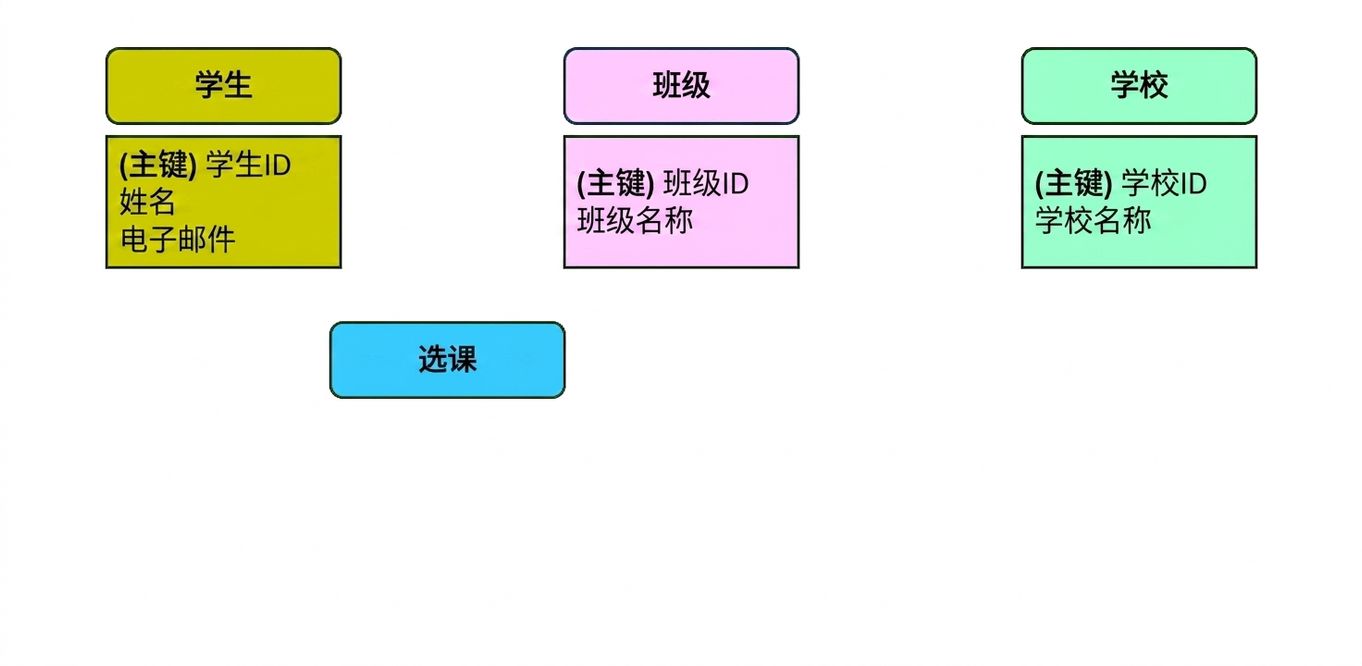

学院主题模型加上选课实体

构建 ER 模型

在现有实体间添加关系：

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

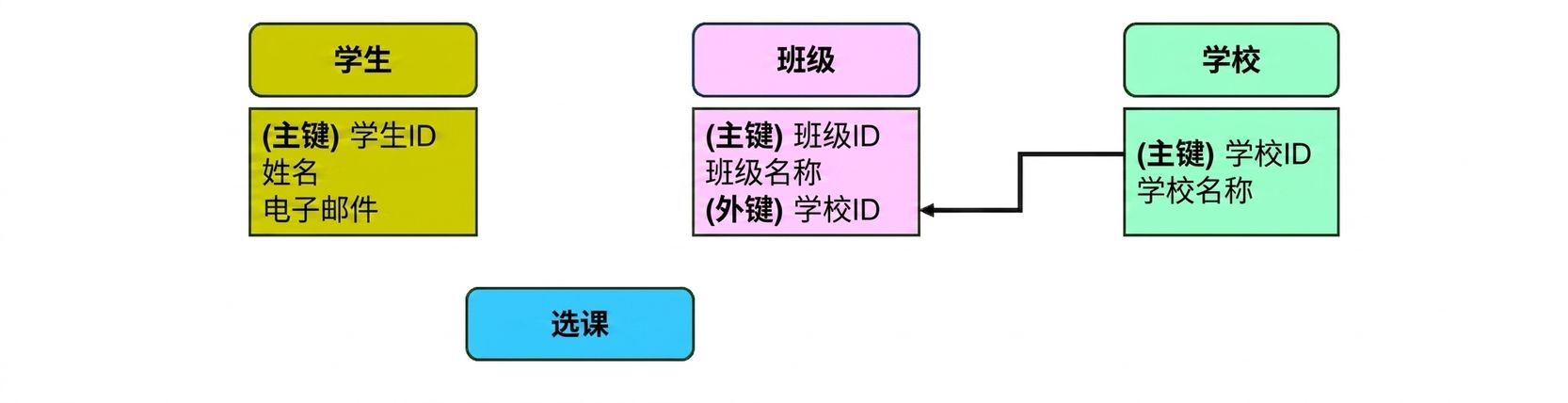

学院主题模型，连接 classes 与 schools 实体

构建 ER 模型

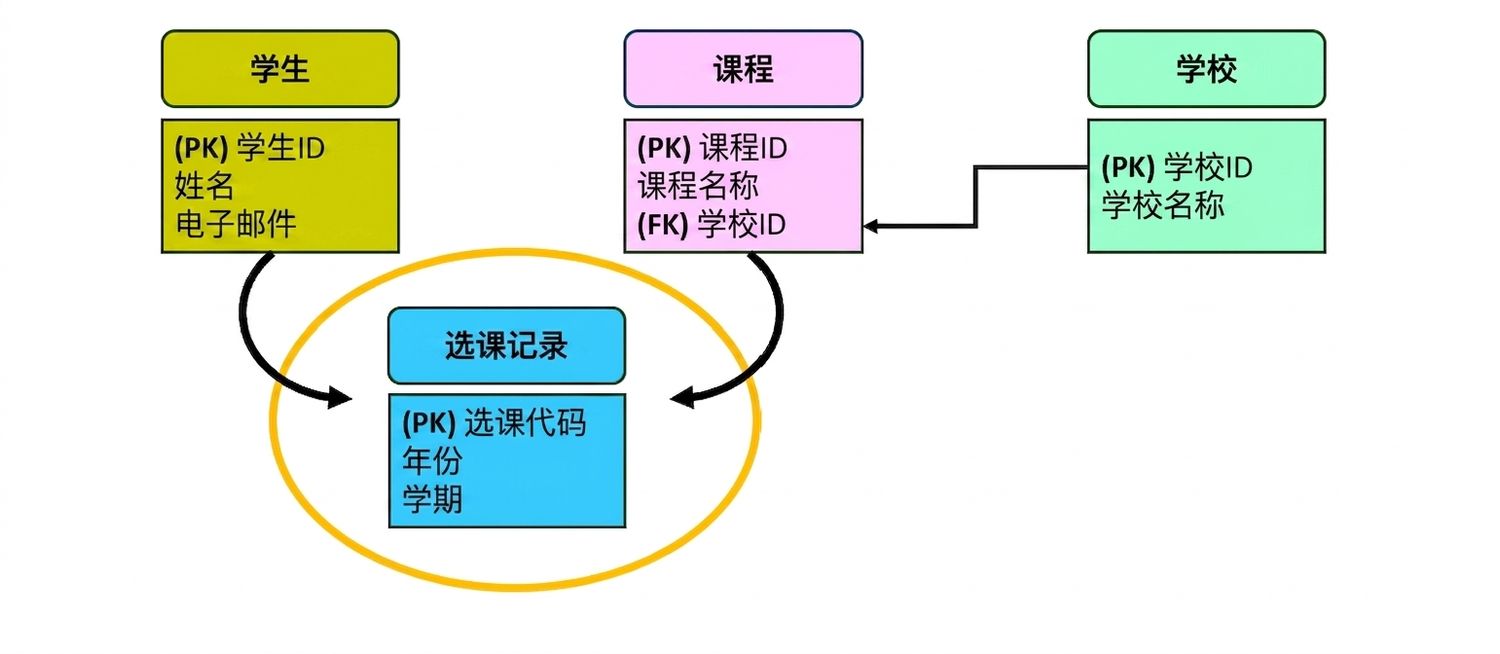

学院主题模型，新实体 enrollments

构建 ER 模型

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

构建 ER 模型

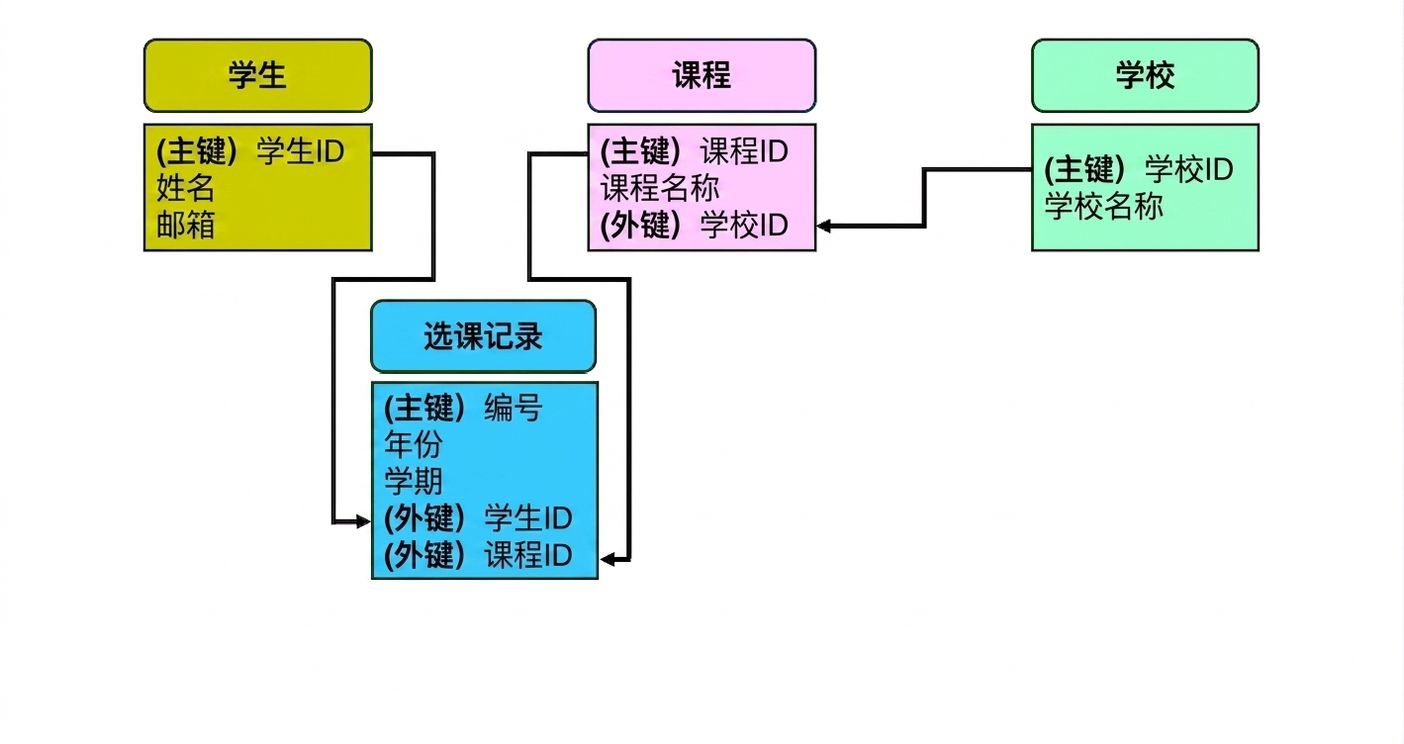

最终学院 ER 模型

从 ER 模型检索数据

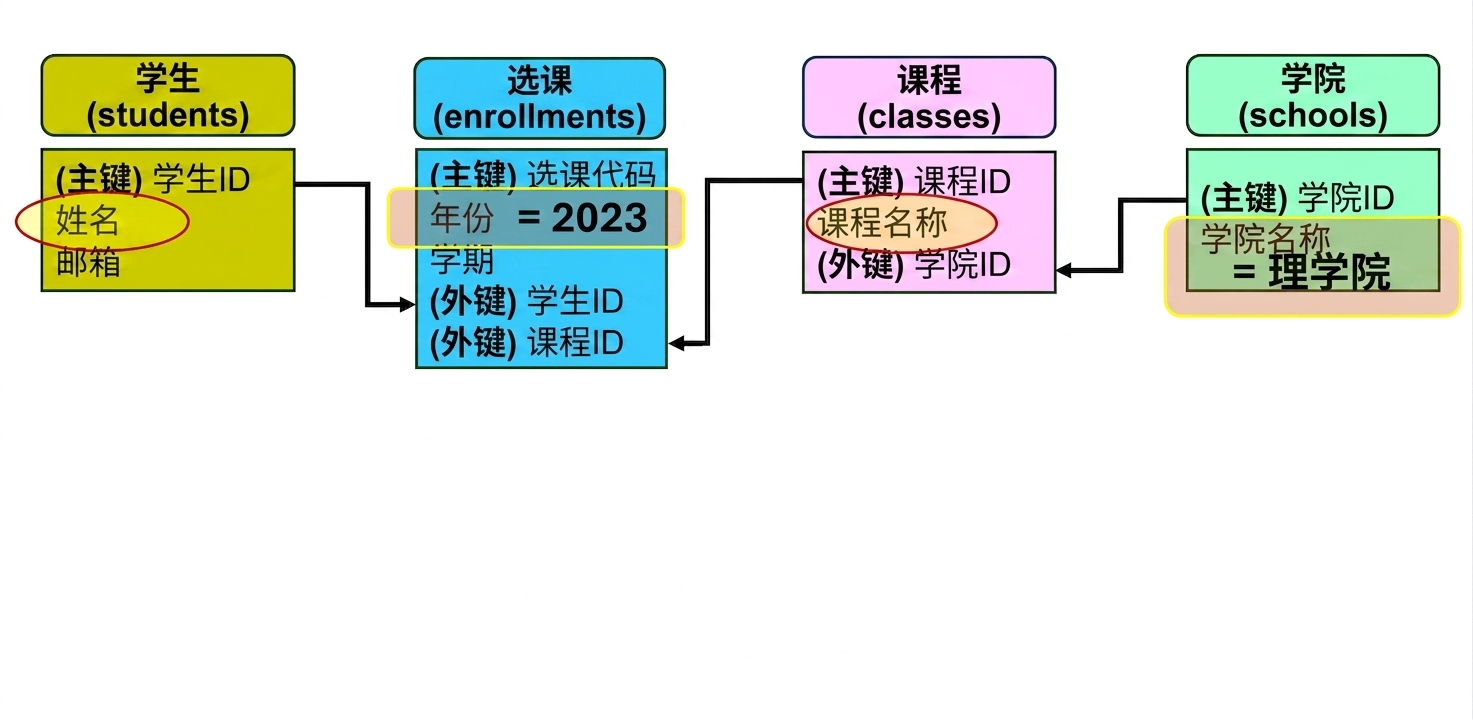

在理学院查询 2023 年学生姓名与所选课程

从 ER 模型检索数据

SELECT students.name
FROM students;

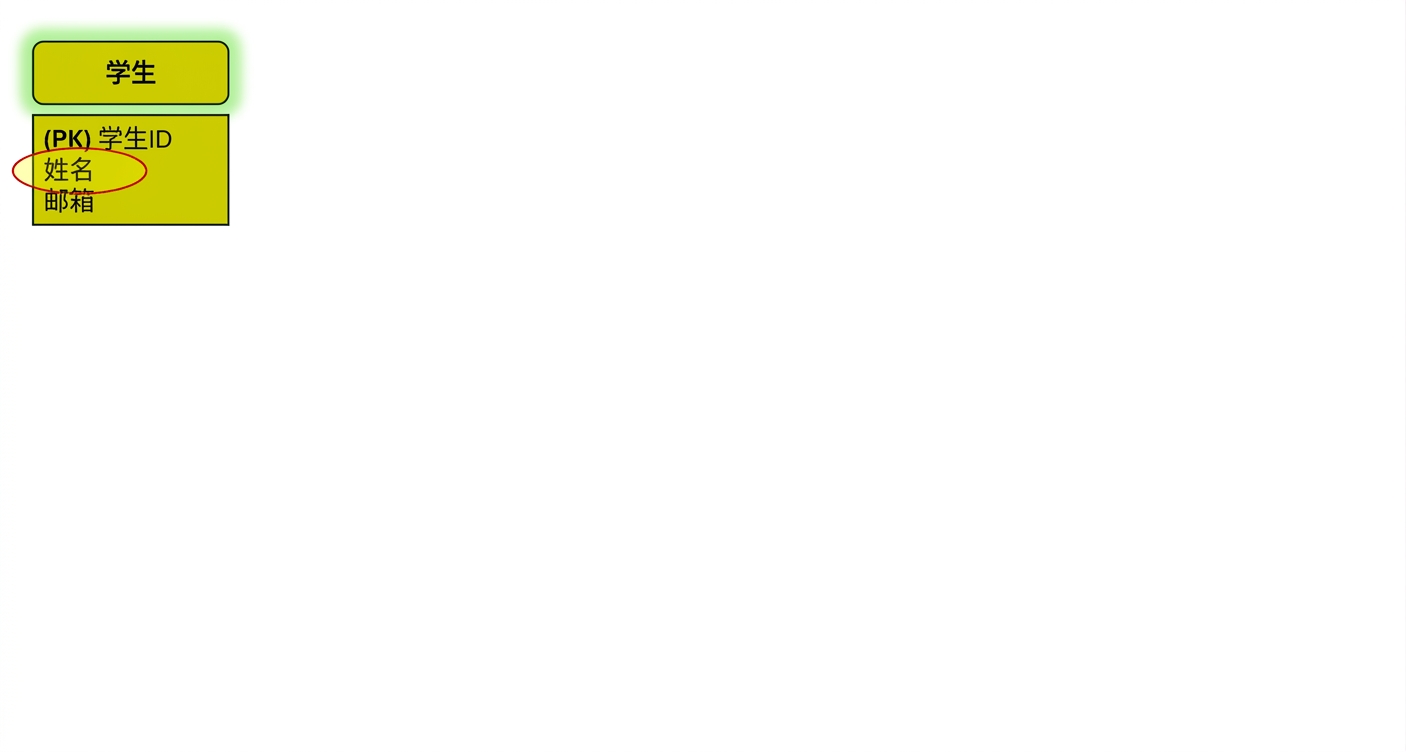

查询学生姓名的 ER 模型

从 ER 模型检索数据

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

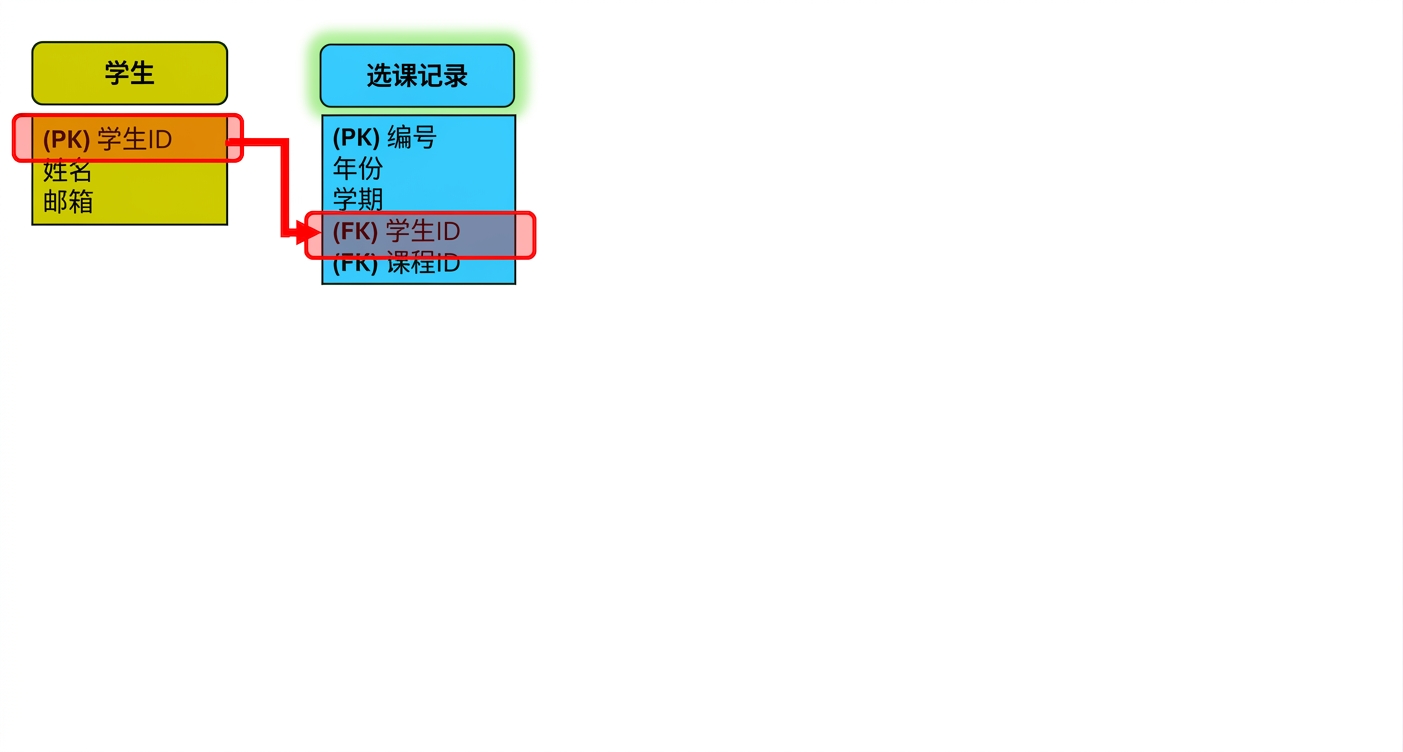

查询学生与选课的 ER 模型

从 ER 模型检索数据

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

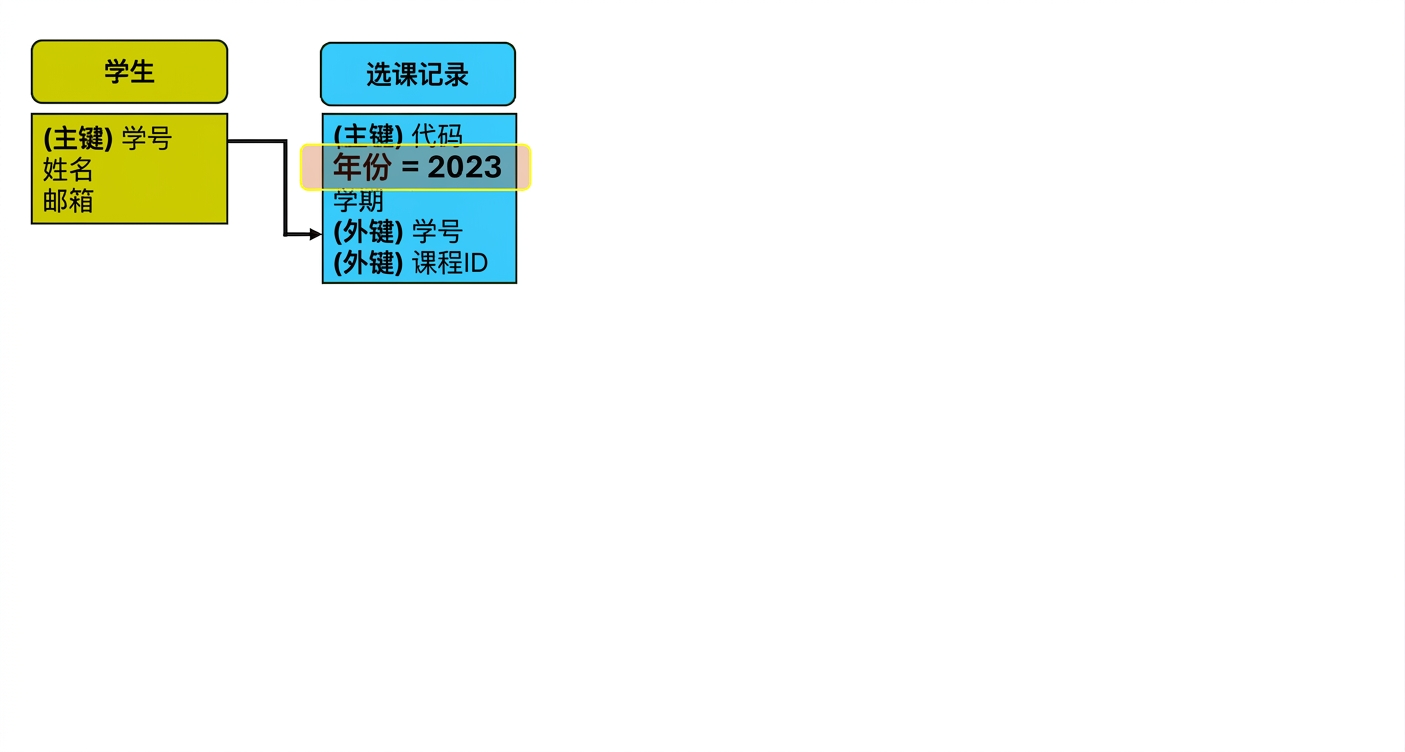

查询 2023 年选课的 ER 模型

从 ER 模型检索数据

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

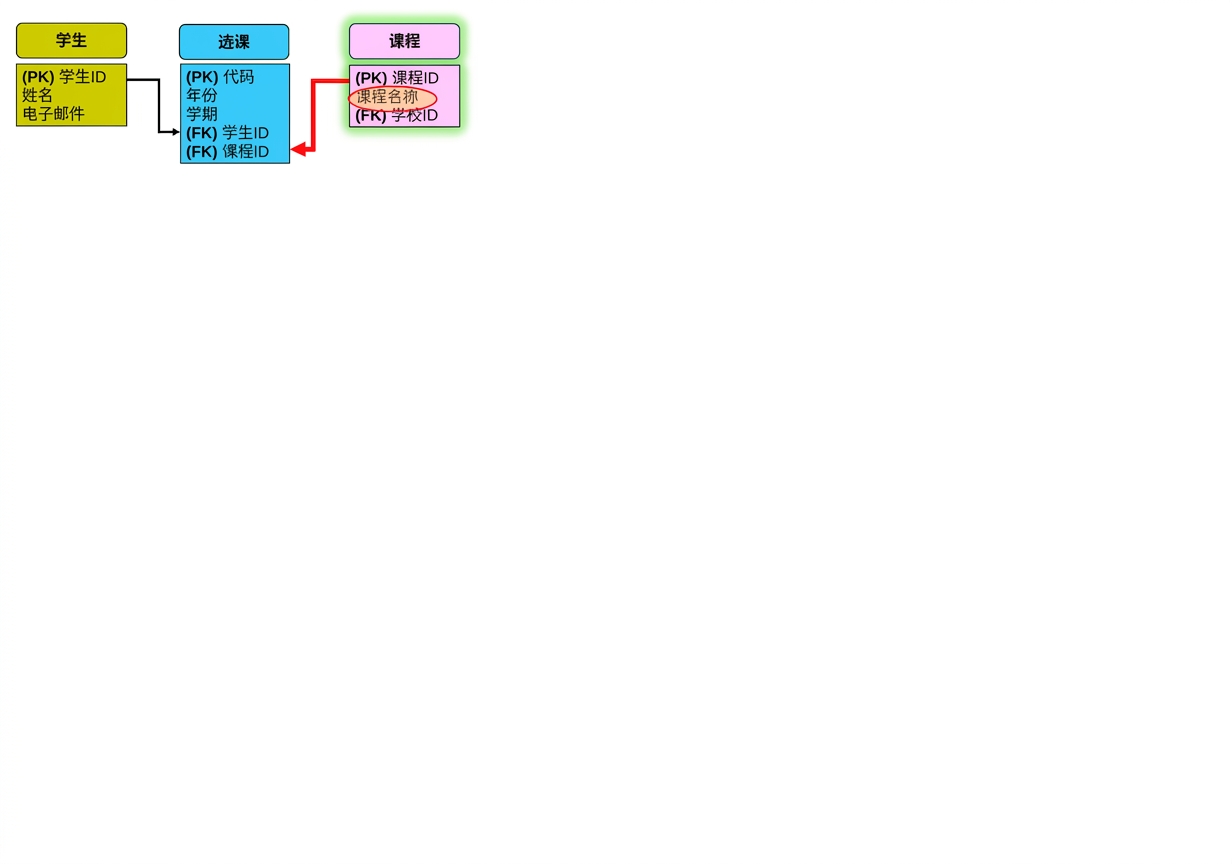

查询课程名称的 ER 模型

从 ER 模型检索数据

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

从 ER 模型检索数据

JOIN ON：按关联列合并表行的 SQL 子句。

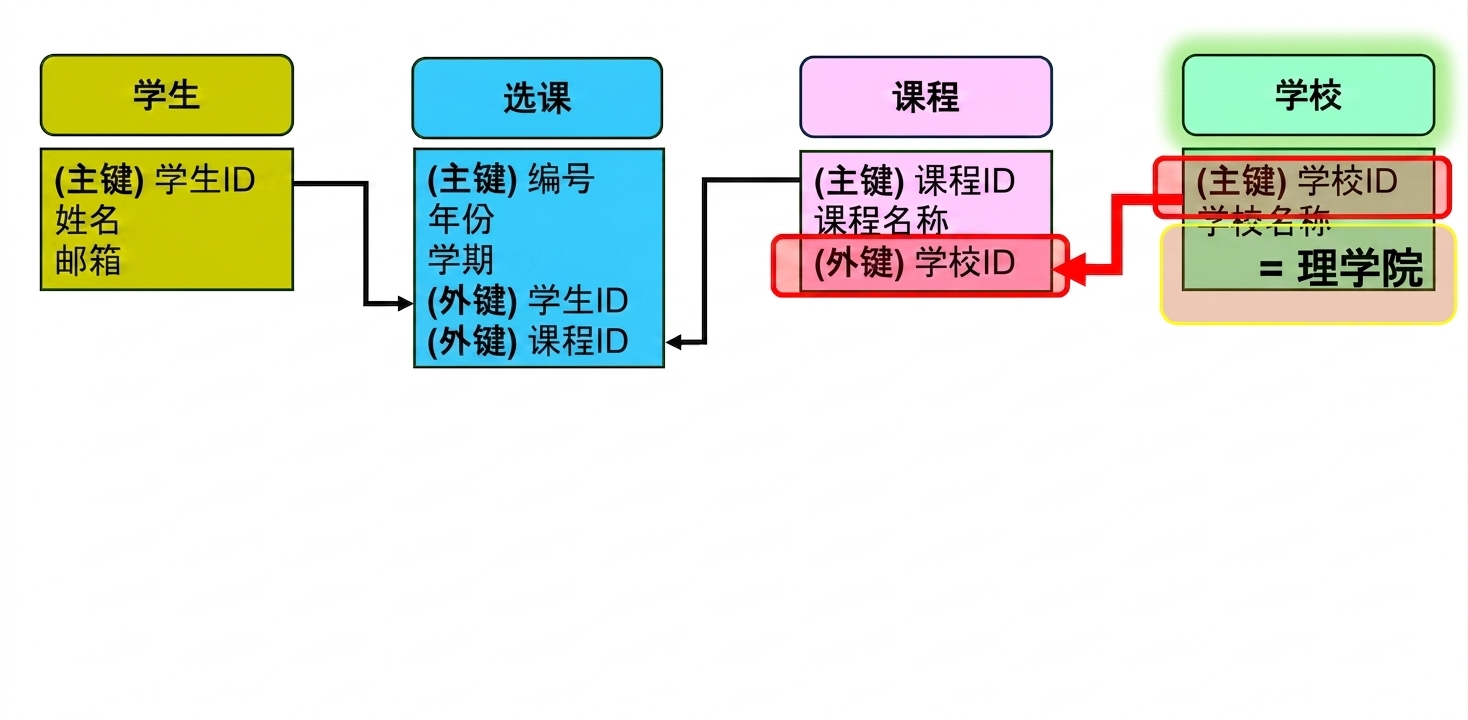

查询理学院的 ER 模型

术语与功能概览

实体-关系（ER）模型：用实体和关系组织规范化数据。
SELECT FROM：从表中获取列的 SQL 命令。
JOIN ON：按关联列合并表行的 SQL 子句。
WHERE：按条件筛选记录。
AND：与 WHERE 搭配用于合并多个条件的逻辑运算符。

-- 按条件从关联实体查询数据
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;
