Modelul entitate-relație

Introducere în modelarea datelor în Snowflake

Nuno Rocha

Director of Engineering

Introducere în modelarea entitate-relație

Modelul entitate-relație (ER): Structurează datele normalizate folosind entități, atribute și relații

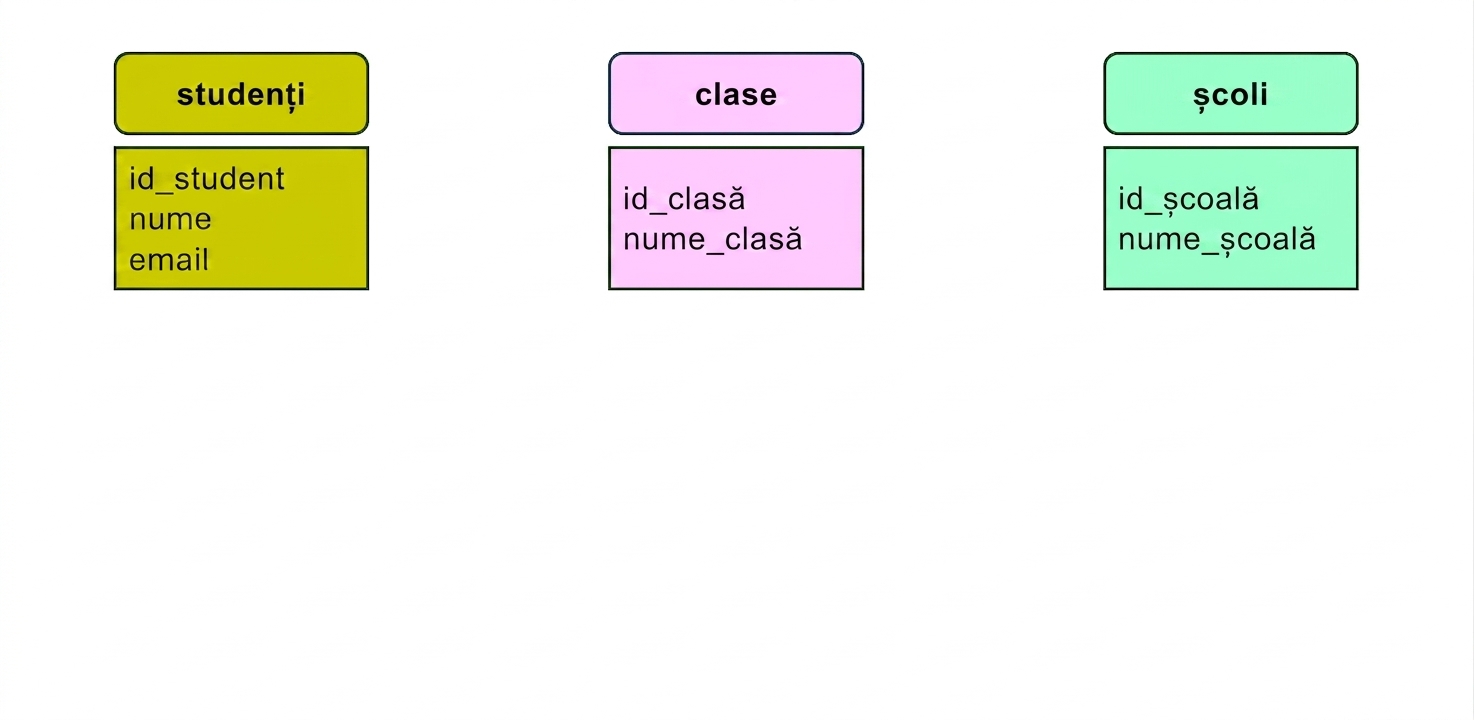

Entitățile temei universitare de modelat

Exemplu de model entitate-relație

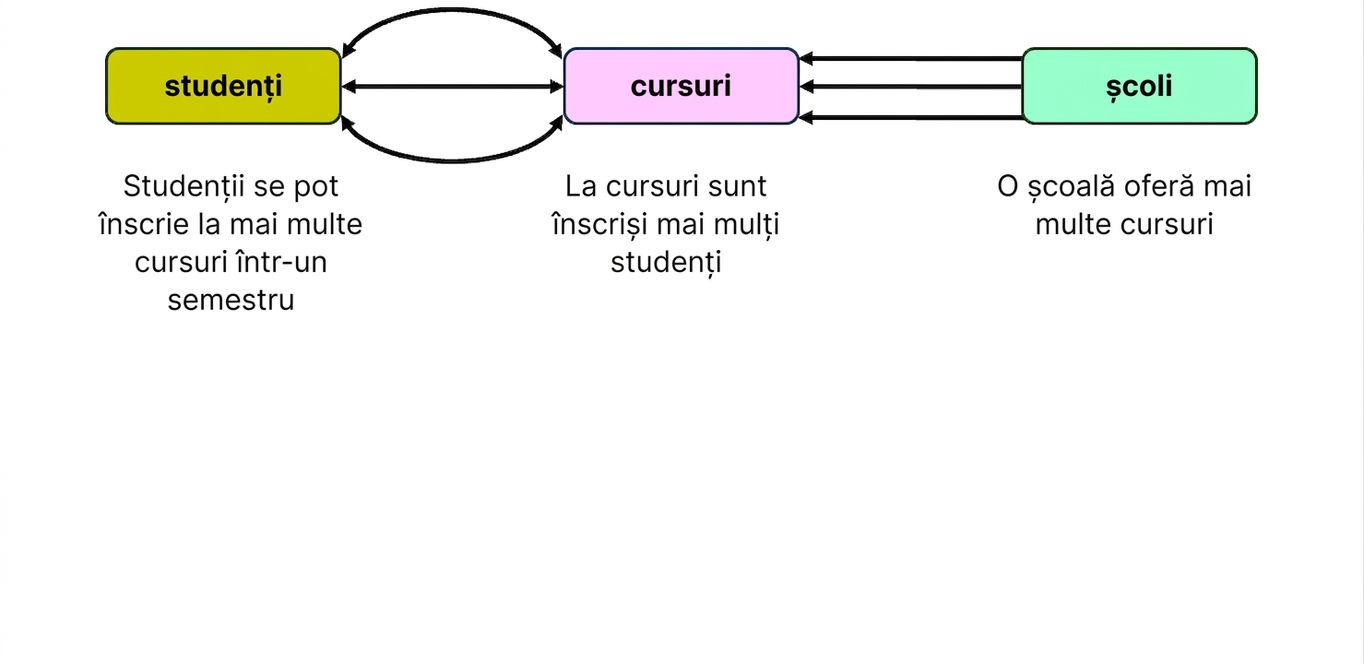

Interacțiunea entităților temei universitare

De ce să alegeți modelul ER

Claritate
- Simplifică conexiunile de afaceri, reflectând interacțiunile din viața reală
Organizare
- Împarte datele în entități corelate, facilitând gestionarea informațiilor
Flexibilitate
- Adaptabilitate pentru a crește și a evolua în timp

Construirea modelului ER

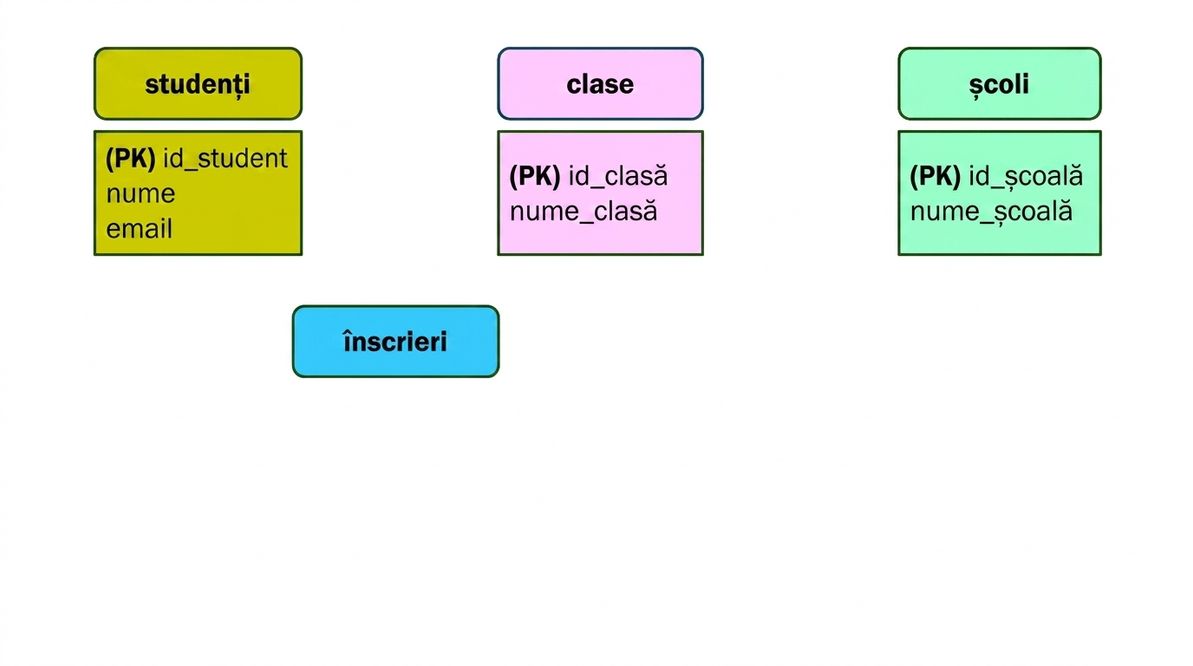

Modelul temei universitare plus înscrieri

Construirea modelului ER

Adăugați o relație între entitățile existente:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

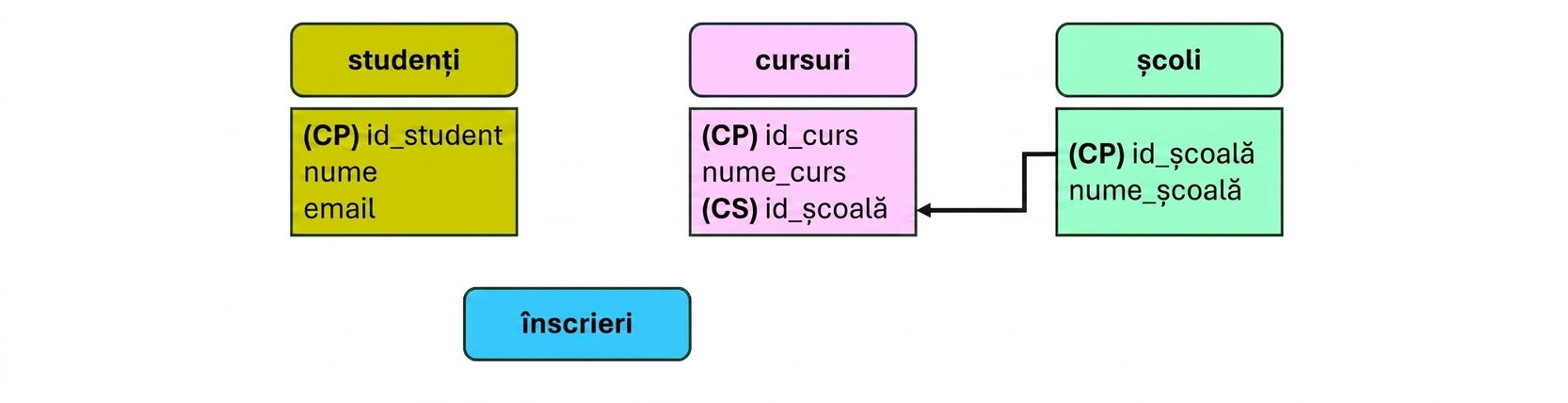

Modelul temei universitare, legând entitățile cursuri și facultăți

Construirea modelului ER

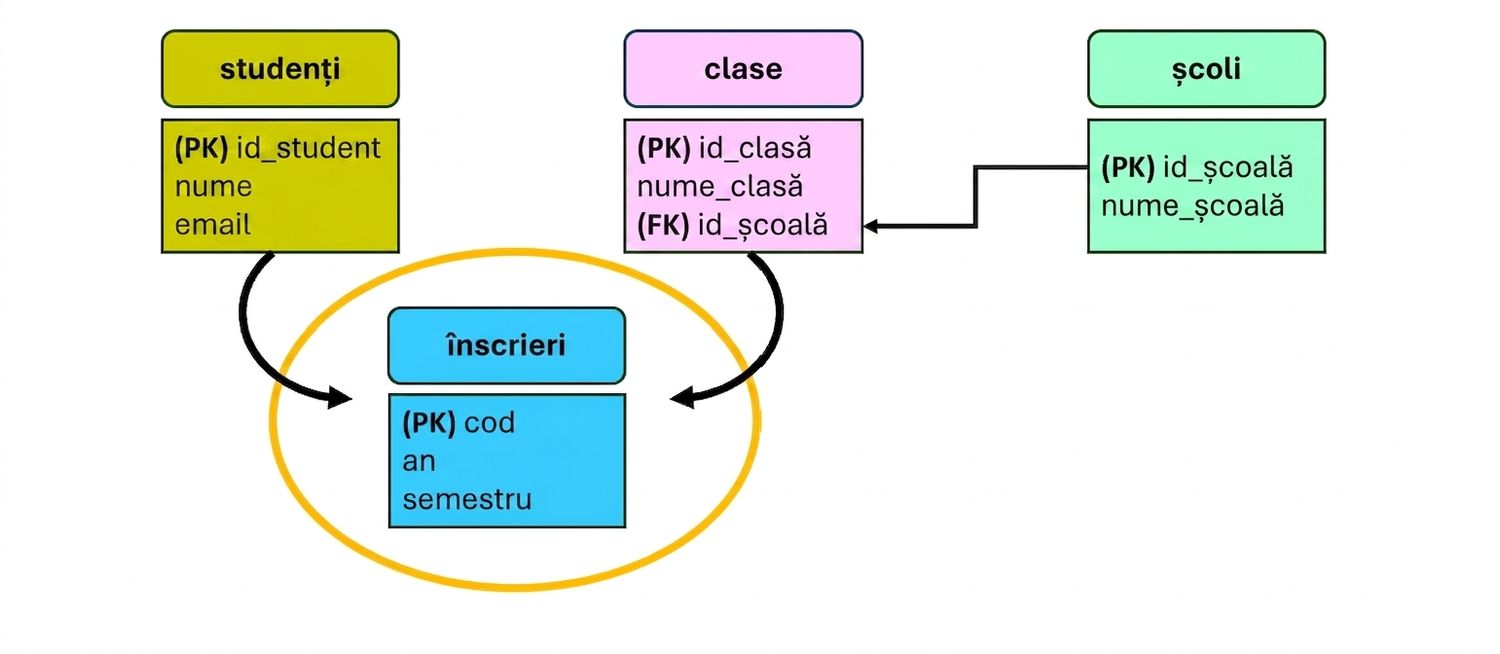

Modelul temei universitare, noua entitate înscrieri

Construirea modelului ER

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Construirea modelului ER

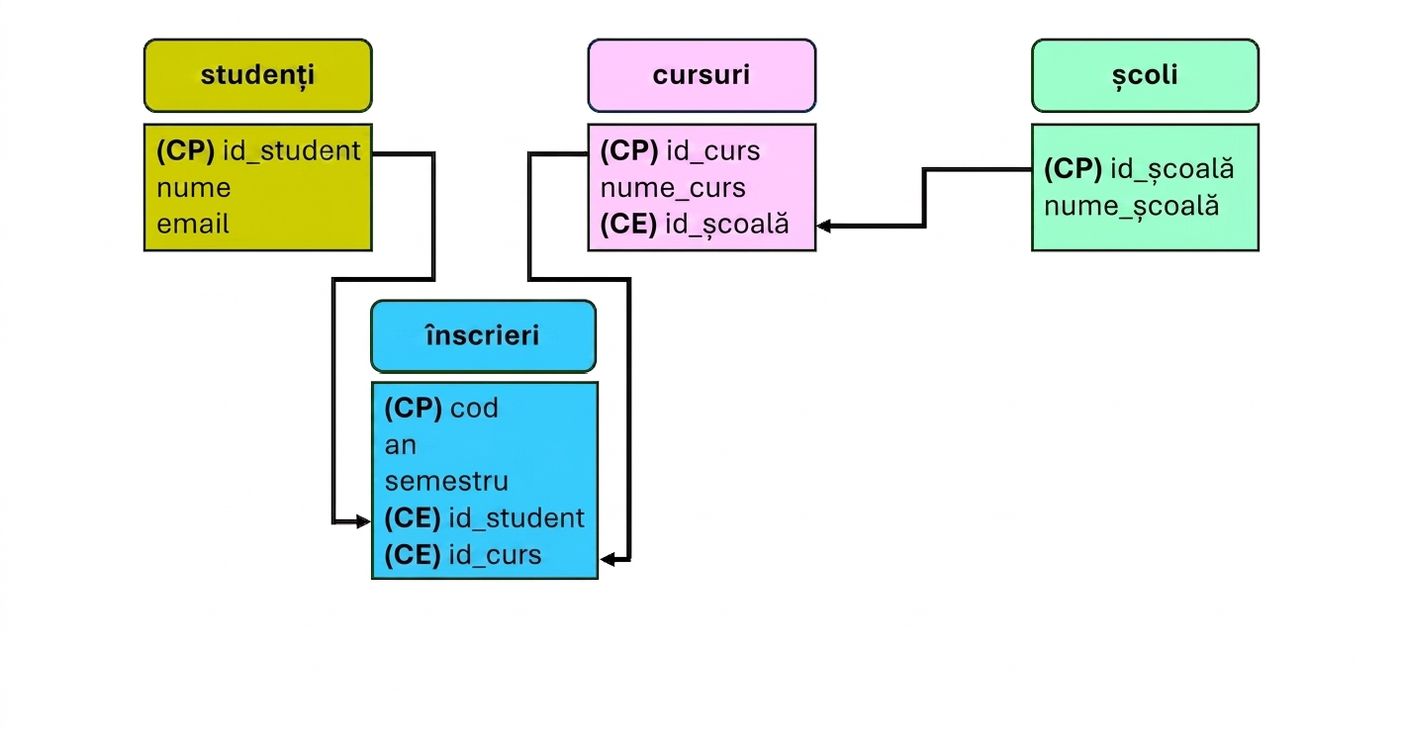

Modelul ER final al universității

Extragerea datelor din modelul ER

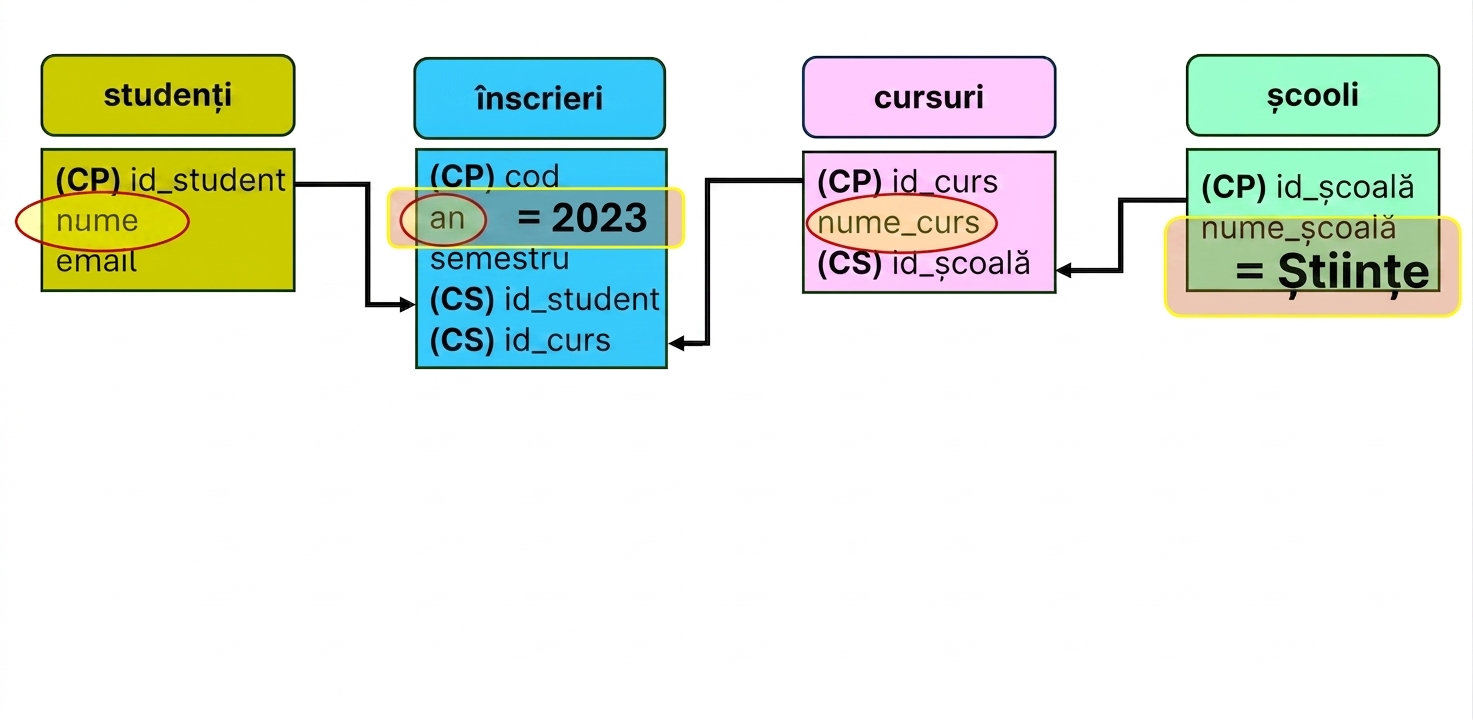

Interogarea modelului ER pentru numele studenților și cursurile înscrise în 2023 la facultatea de Științe

Extragerea datelor din modelul ER

SELECT students.name
FROM students;

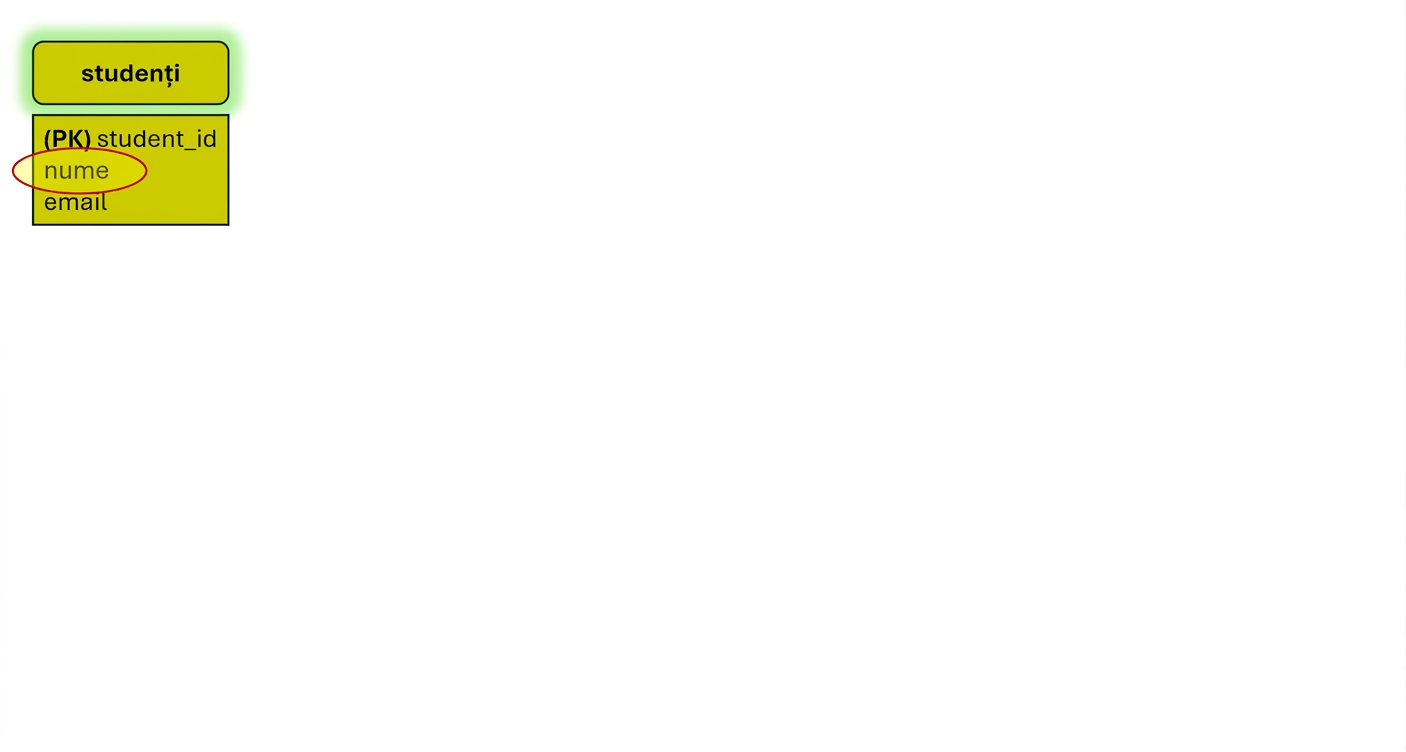

Interogarea modelului ER pentru numele studenților

Extragerea datelor din modelul ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Interogarea modelului ER pentru studenți și înscrieri

Extragerea datelor din modelul ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

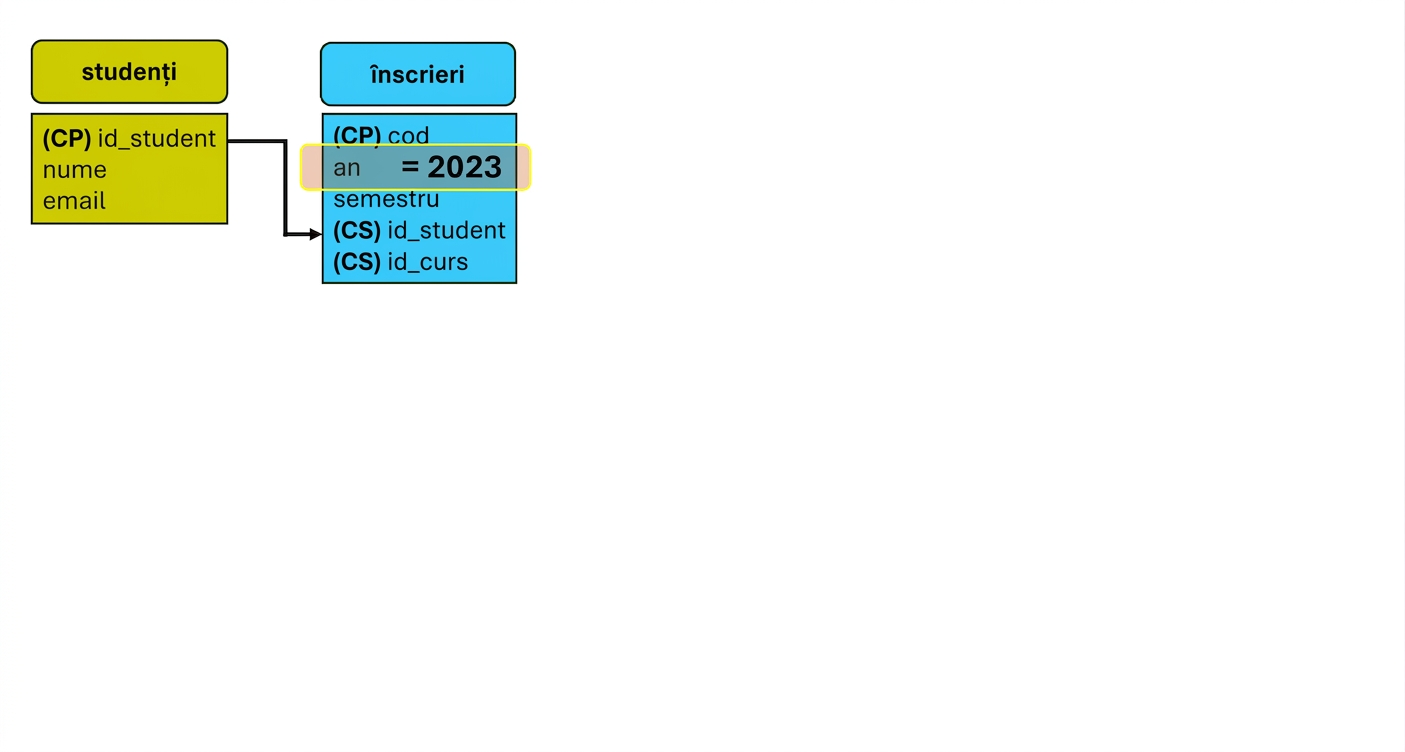

Interogarea modelului ER pentru înscrierile din 2023

Extragerea datelor din modelul ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Interogarea modelului ER pentru numele cursurilor

Extragerea datelor din modelul ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Extragerea datelor din modelul ER

JOIN ON: Clauză SQL pentru combinarea rândurilor din tabele, pe baza unei coloane comune specificate cu ON.

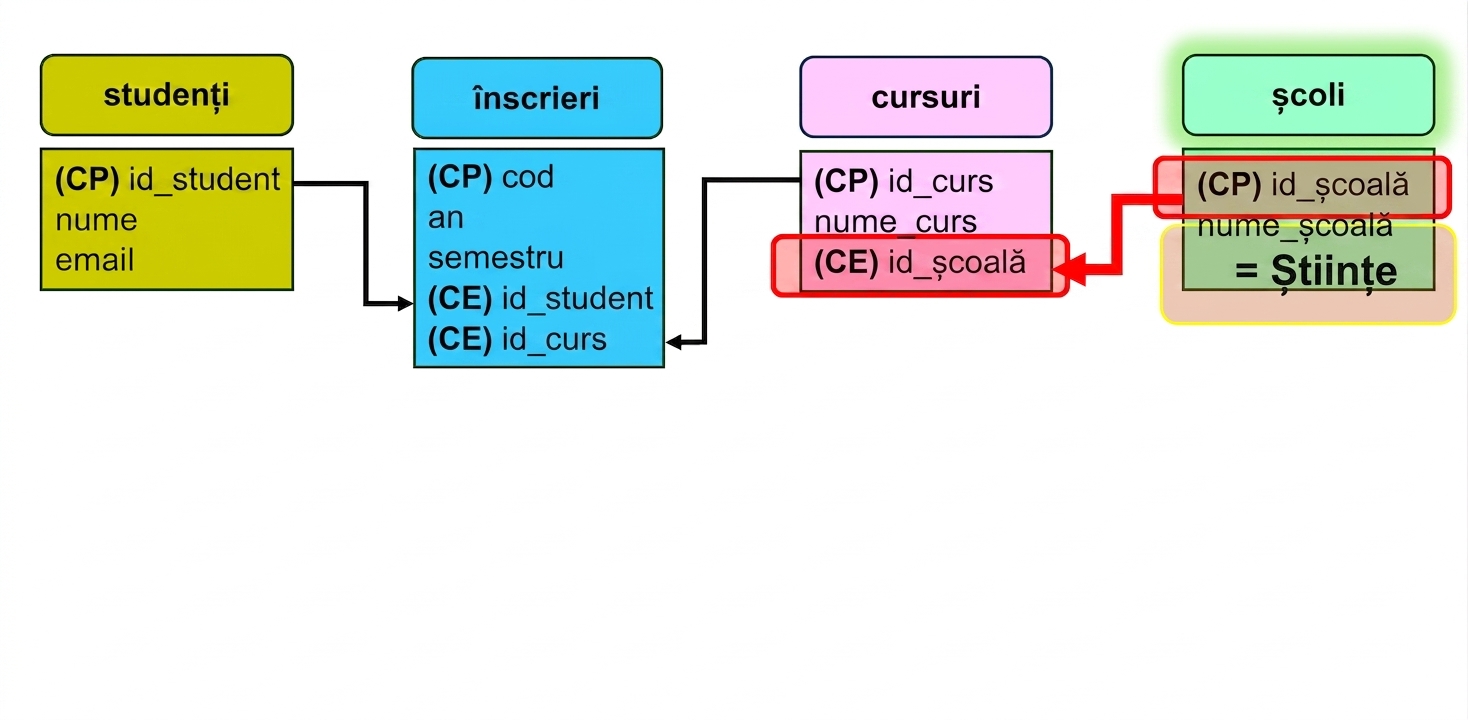

Interogarea modelului ER pentru facultatea de Științe

Prezentare generală a terminologiei și funcțiilor

Modelul entitate-relație (ER): Structurează datele normalizate folosind entități și relații.
SELECT FROM: Comandă SQL pentru extragerea coloanelor dintr-un tabel.
JOIN ON: Clauză SQL pentru combinarea rândurilor din tabele, pe baza coloanei specificate cu ON.
WHERE: Clauză SQL pentru filtrarea înregistrărilor după o condiție.
AND: Operator logic folosit cu clauza WHERE pentru combinarea mai multor condiții.

-- Querying data from merged entities filtered by specific conditions
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Lass uns üben!

Introducere în modelarea datelor în Snowflake
