Модель «сущность — связь»

Введение в моделирование данных в Snowflake

Nuno Rocha

Director of Engineering

Введение в моделирование «сущность — связь»

Модель «сущность — связь» (ER): структурирует нормализованные данные с помощью сущностей, атрибутов и связей

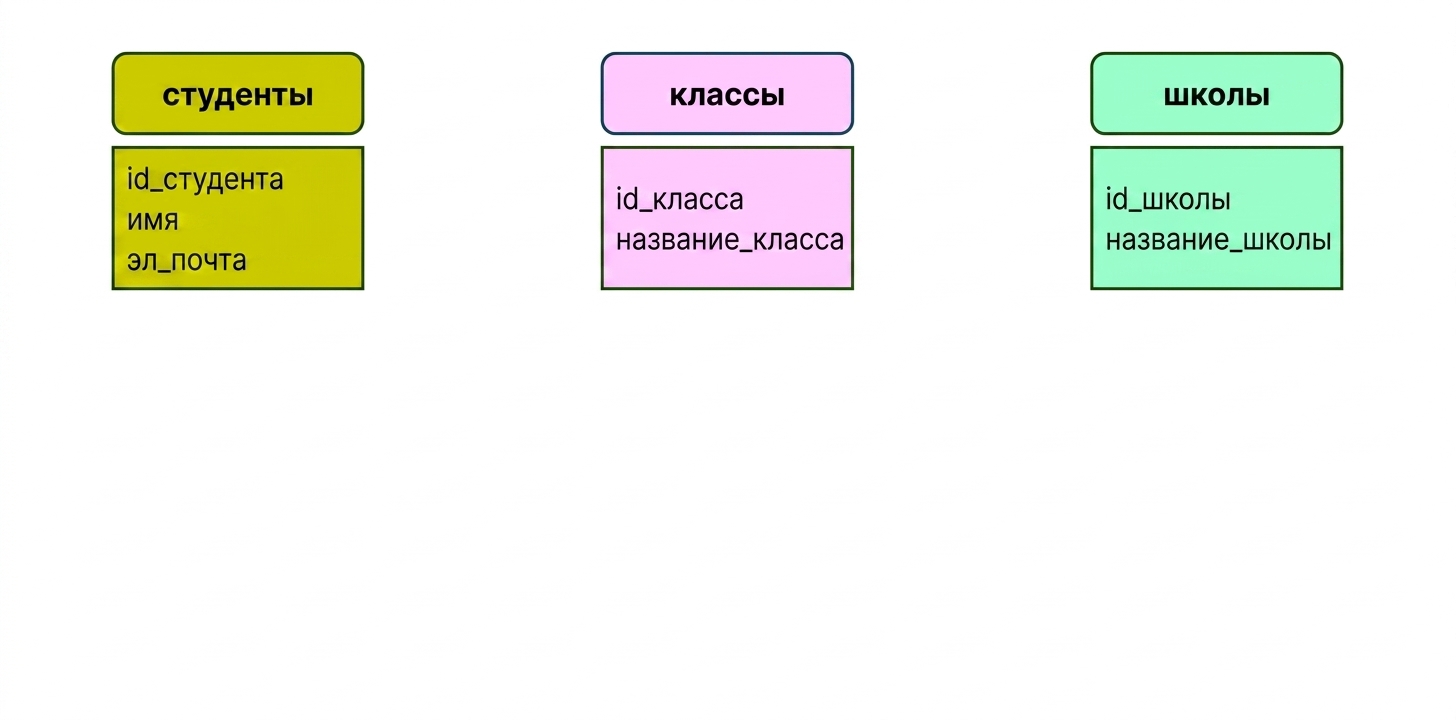

Сущности для моделирования в контексте колледжа

Пример модели «сущность — связь»

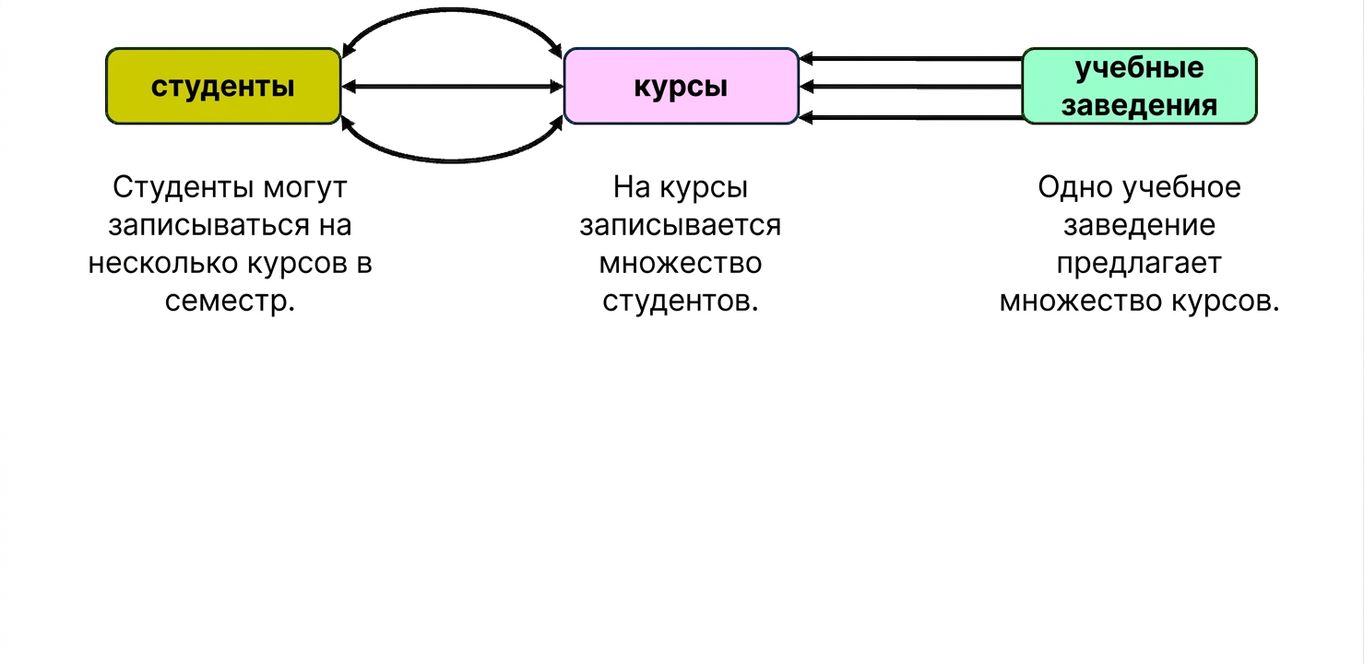

Взаимодействие сущностей в контексте колледжа

Почему стоит выбрать ER-модель

Ясность
- Упрощает бизнес-связи, отражая реальные взаимодействия
Организованность
- Разбивает данные на связанные сущности, упрощая управление информацией
Гибкость
- Легко адаптируется и масштабируется со временем

Построение ER-модели

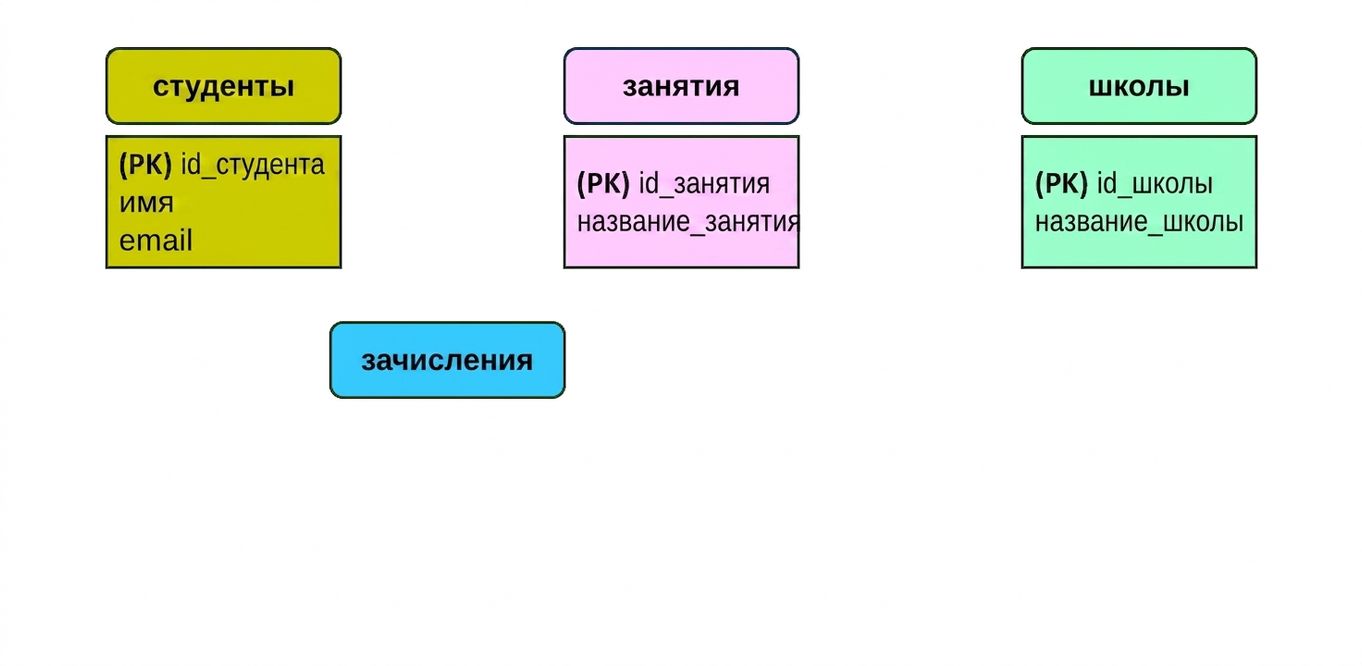

Модель колледжа с добавлением записей на курсы

Построение ER-модели

Добавление связи между существующими сущностями:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

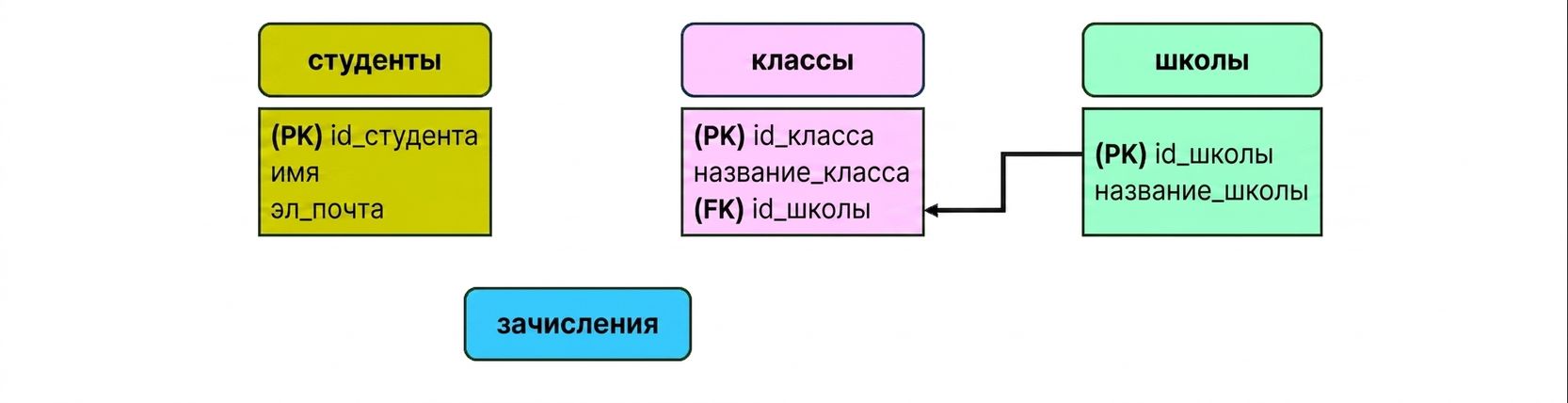

Модель колледжа: связь между сущностями classes и schools

Построение ER-модели

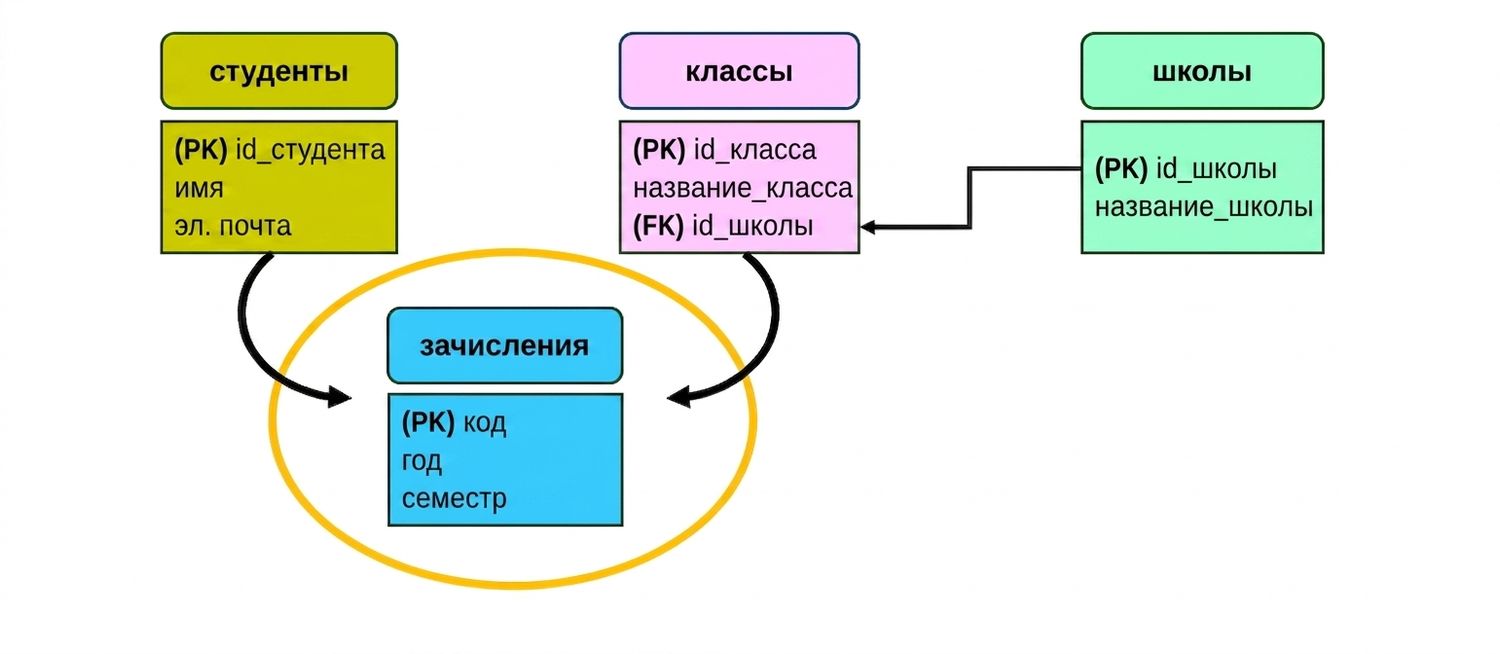

Модель колледжа: новая сущность enrollments

Построение ER-модели

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Построение ER-модели

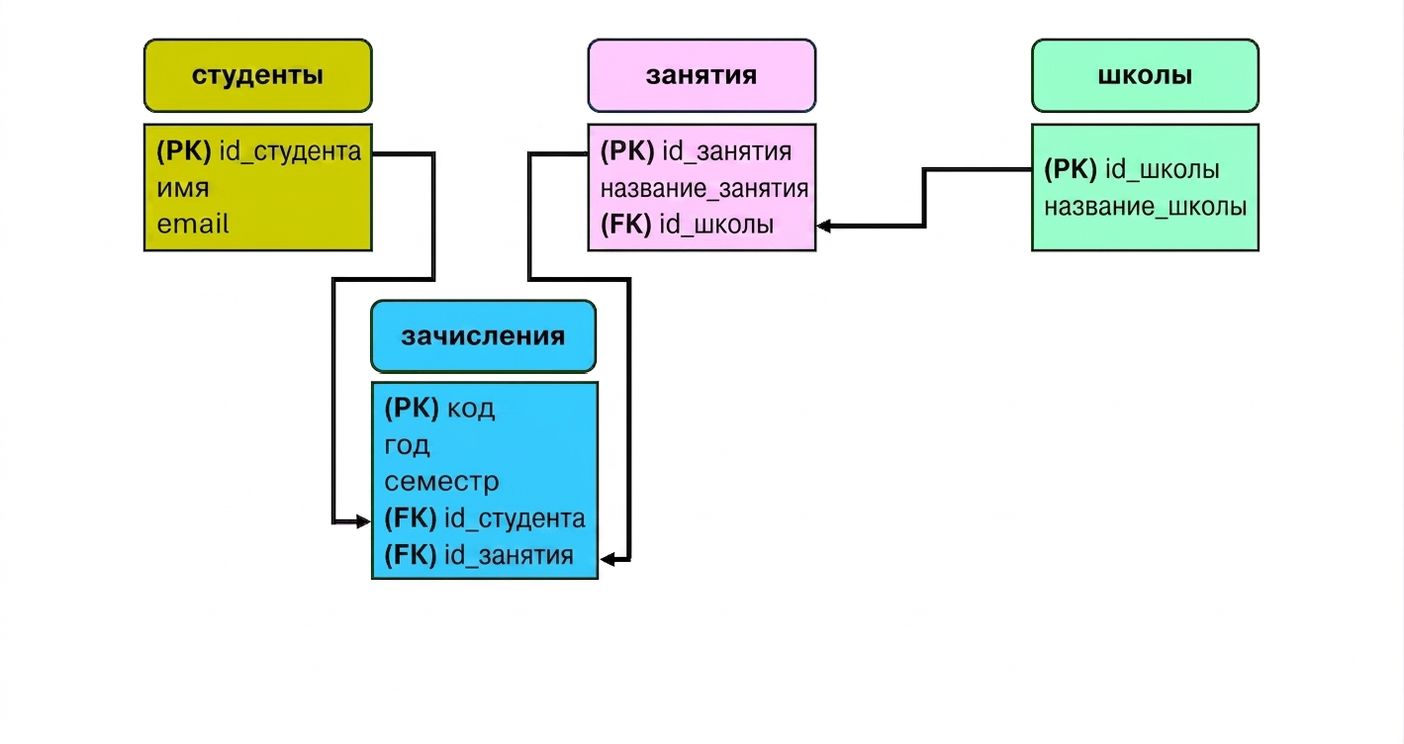

Итоговая ER-модель колледжа

Извлечение данных из ER-модели

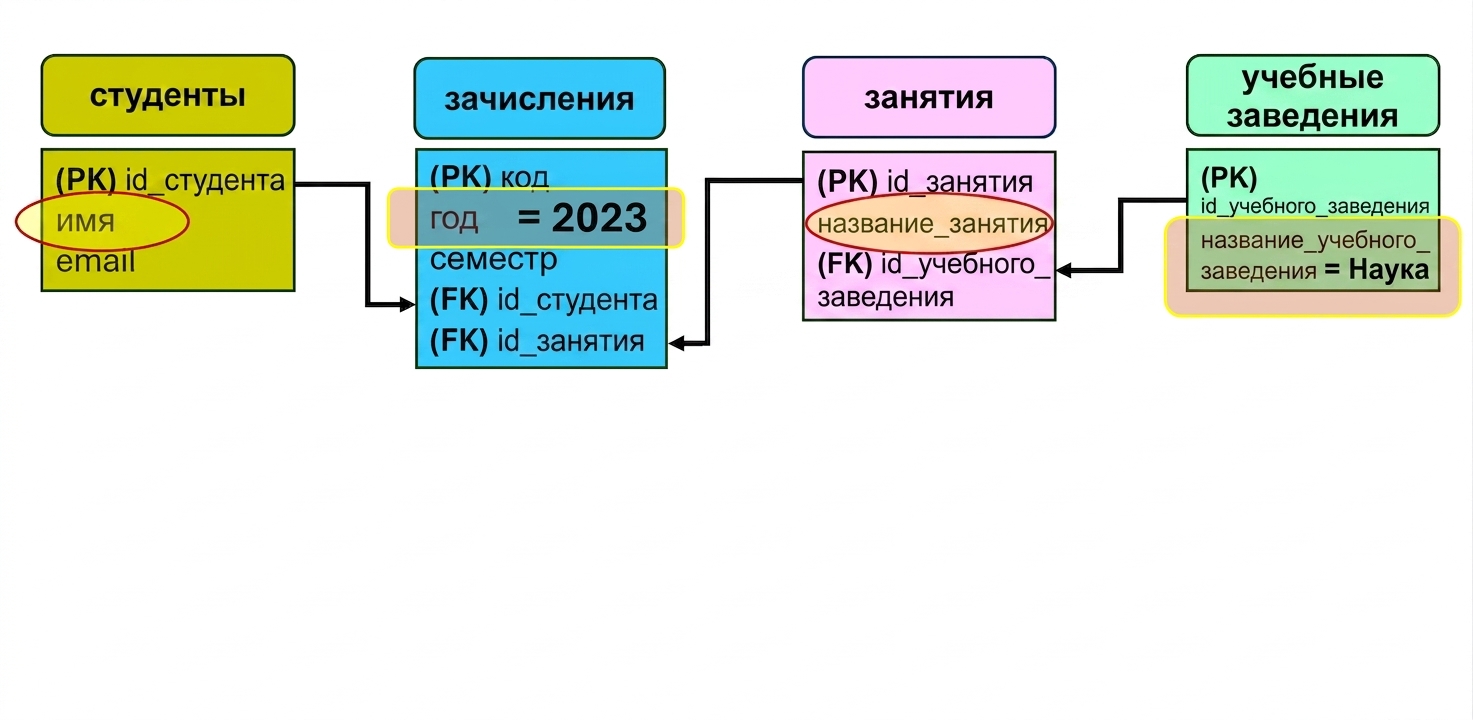

Запрос к ER-модели: имена студентов и курсы в школе Science за 2023 год

Извлечение данных из ER-модели

SELECT students.name
FROM students;

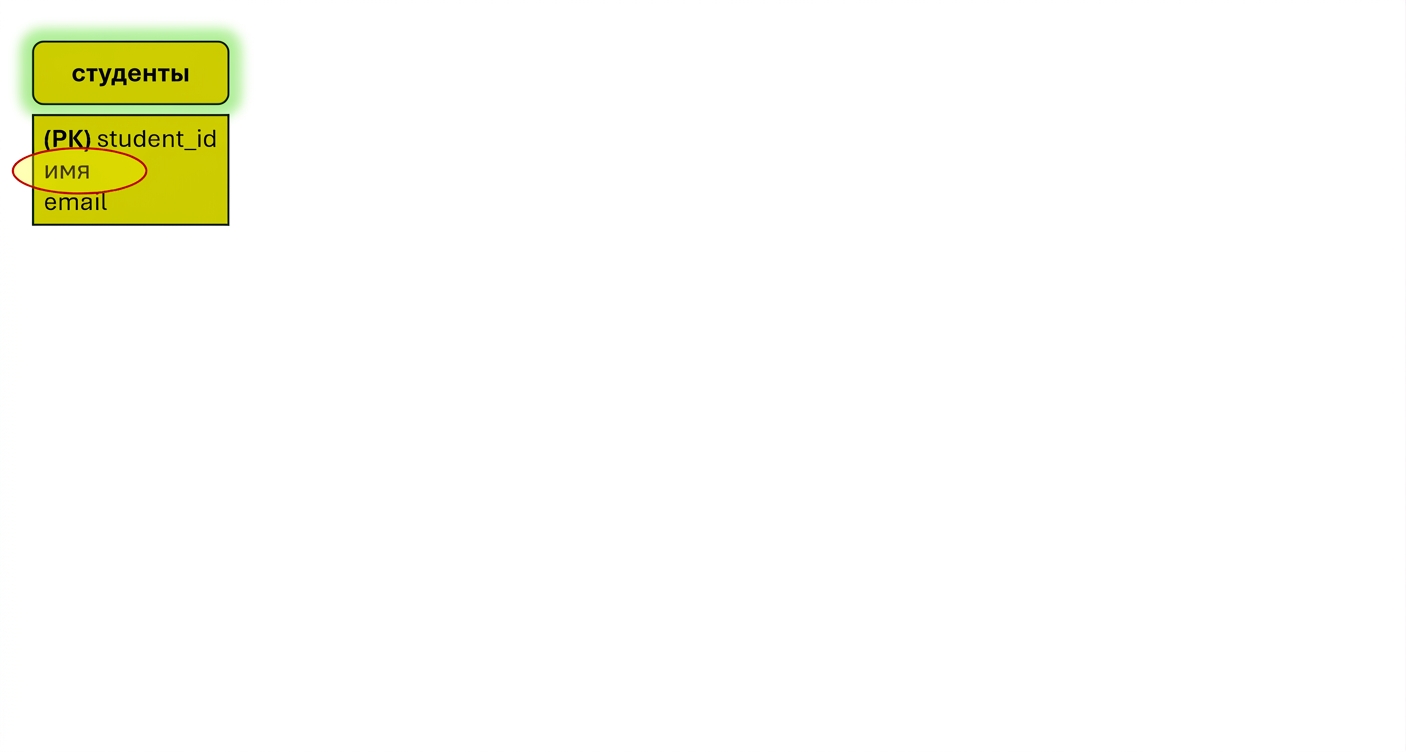

Запрос к ER-модели: имена студентов

Извлечение данных из ER-модели

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Запрос к ER-модели: студенты и записи на курсы

Извлечение данных из ER-модели

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

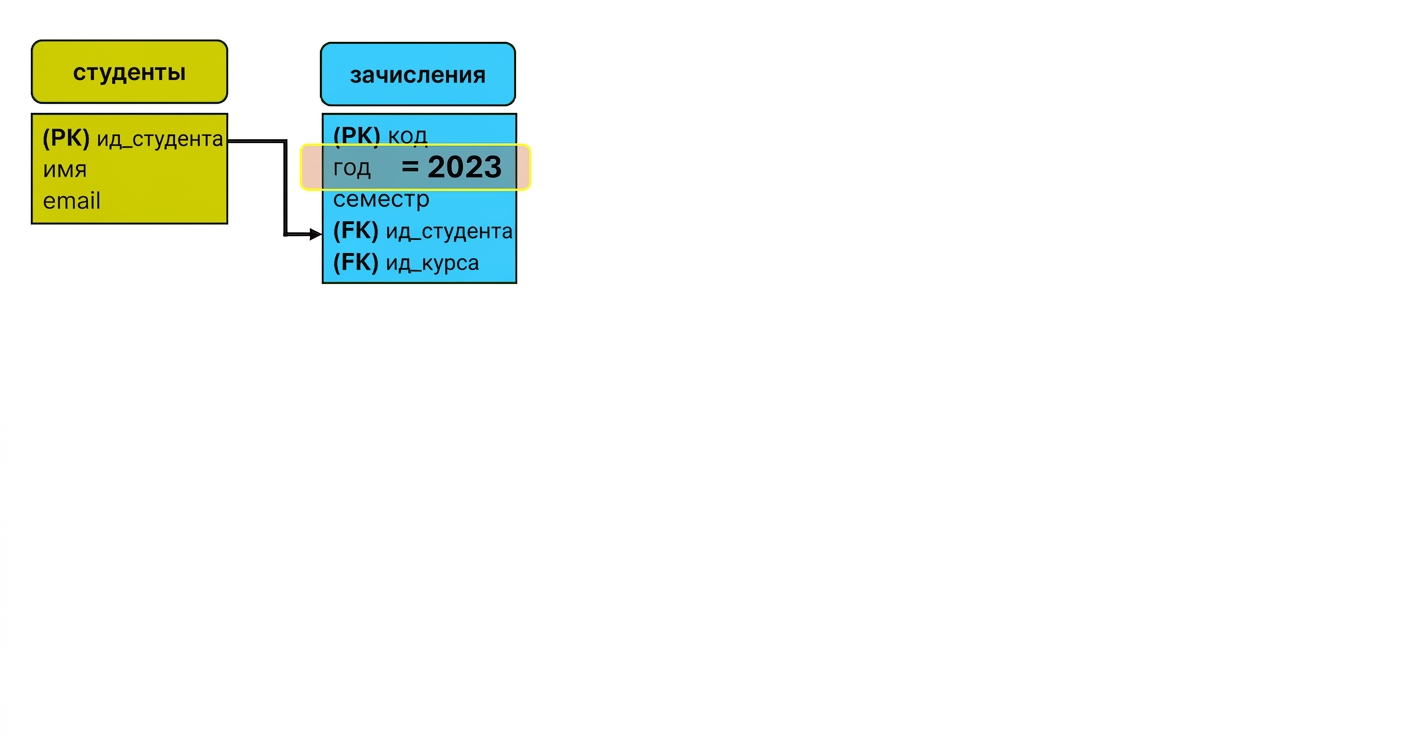

Запрос к ER-модели: записи за 2023 год

Извлечение данных из ER-модели

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Запрос к ER-модели: названия курсов

Извлечение данных из ER-модели

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Извлечение данных из ER-модели

JOIN ON: оператор SQL для объединения строк из таблиц по связанному столбцу, заданному через ON.

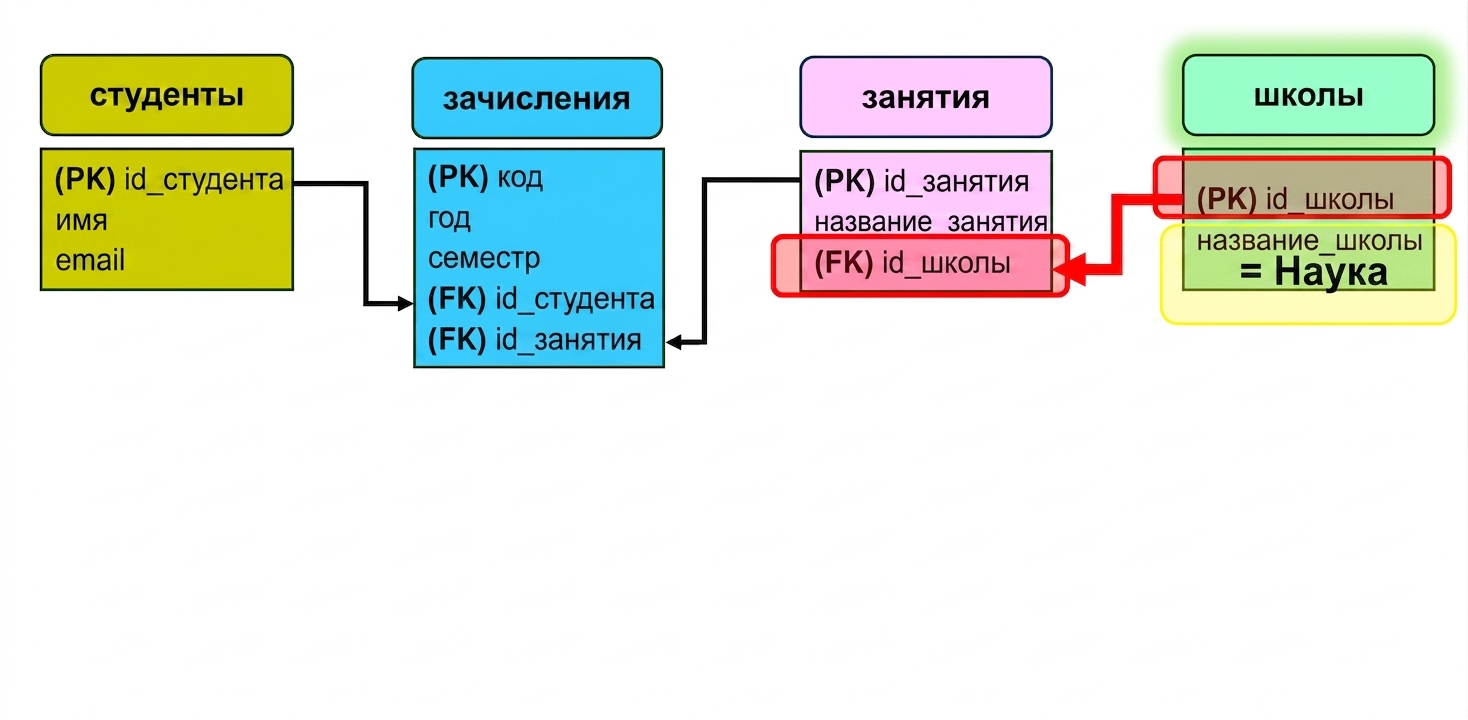

Запрос к ER-модели: школа Science

Обзор терминологии и функций

Модель «сущность — связь» (ER): структурирует нормализованные данные с помощью сущностей и связей.
SELECT FROM: команда SQL для выборки столбцов из таблицы.
JOIN ON: оператор SQL для объединения строк из таблиц по связанному столбцу через ON.
WHERE: оператор SQL для фильтрации записей по заданному условию.
AND: логический оператор, используемый с WHERE для объединения нескольких условий.

-- Querying data from merged entities filtered by specific conditions
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Давайте потренируемся!
