Data Vault

Introduction à la modélisation des données dans Snowflake

Nuno Rocha

Director of Engineering

Introduction au modèle Data Vault

Modèle Data Vault : Technique de modélisation axée sur l'historique des données, structurée autour des hubs, liens et satellites.

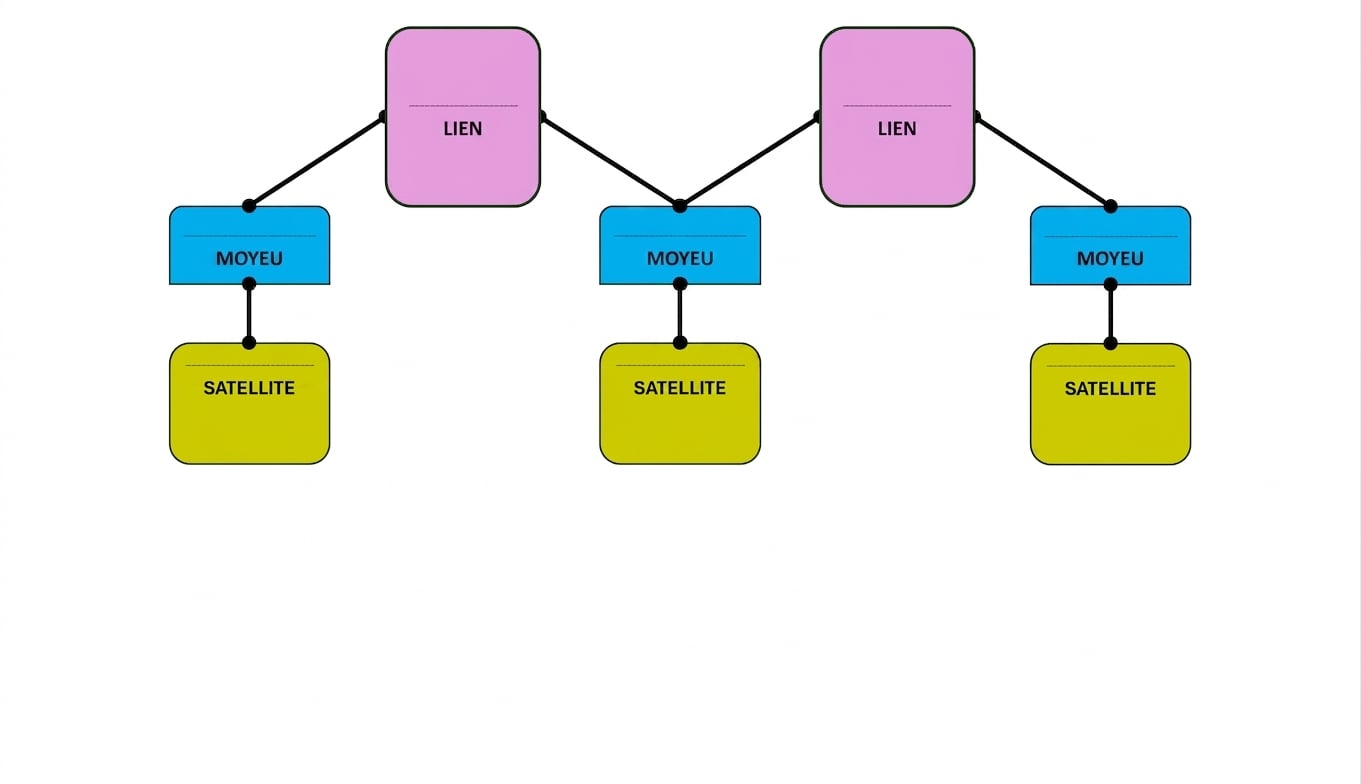

Modèle Data Vault

Composants de Data Vault

Hubs : Représentent des concepts d'affaires uniques à l'aide d'une clé d'affaires unique.

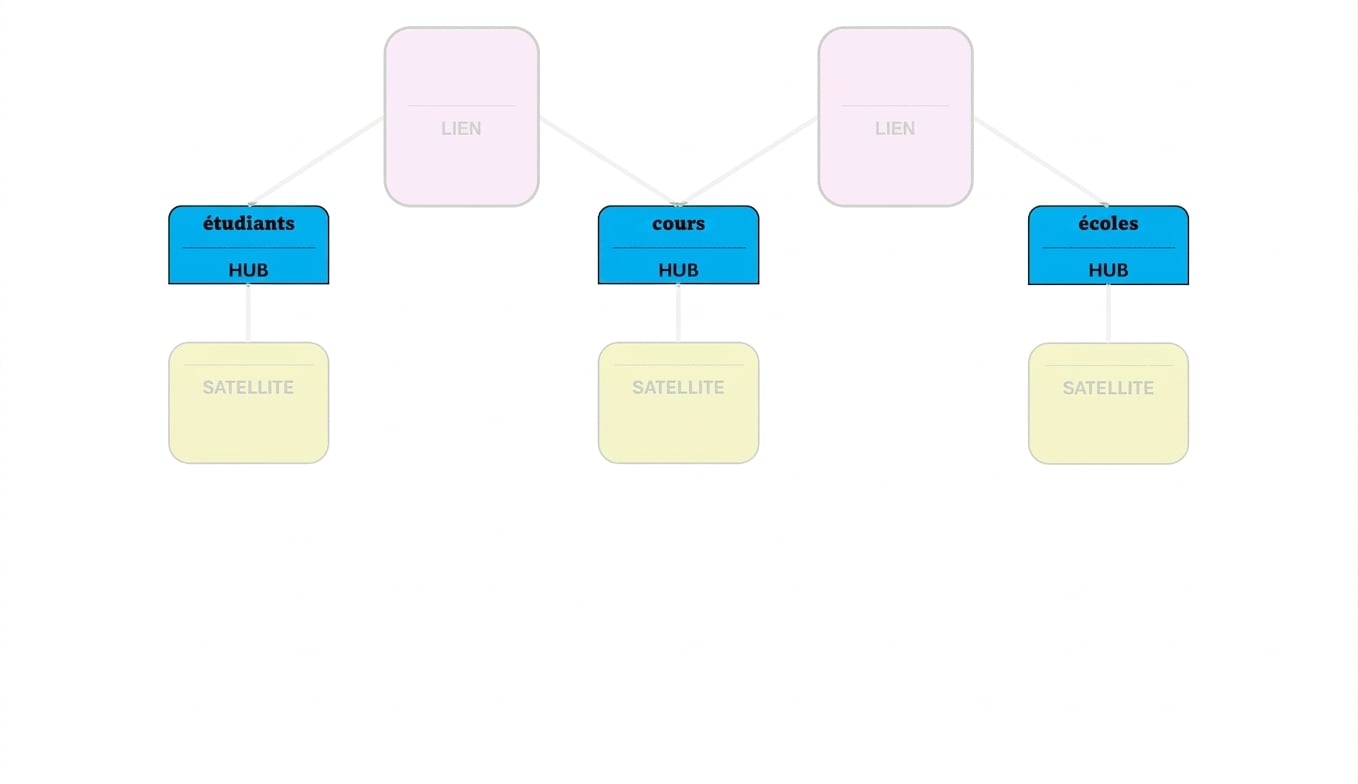

Modèle Data Vault : hubs

Composants de Data Vault (1)

Liens : Capturent les relations et interactions entre hubs.

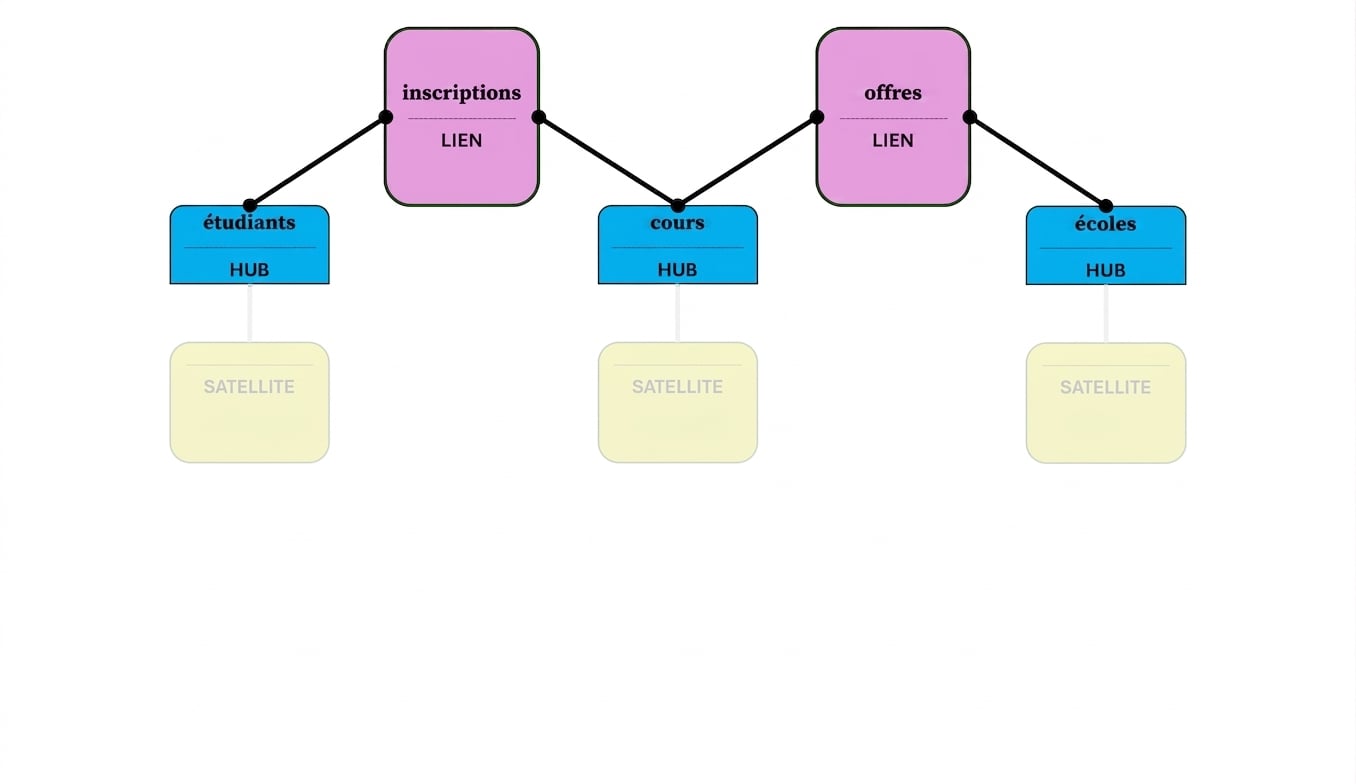

Modèle Data Vault : liens

Composants de Data Vault (2)

Satellites : Stockent les détails descriptifs et historiques liés aux hubs et aux liens.

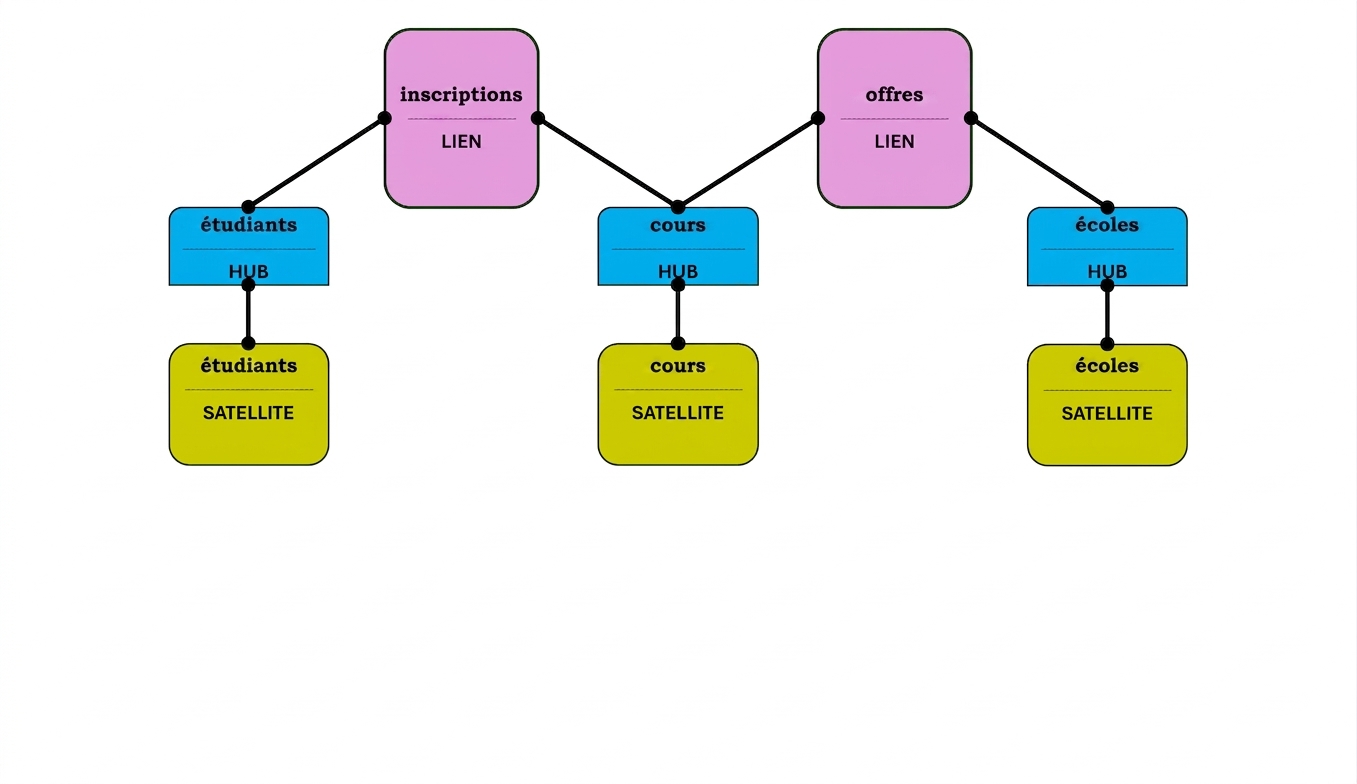

Modèle Data Vault : satellites

Construire des hubs

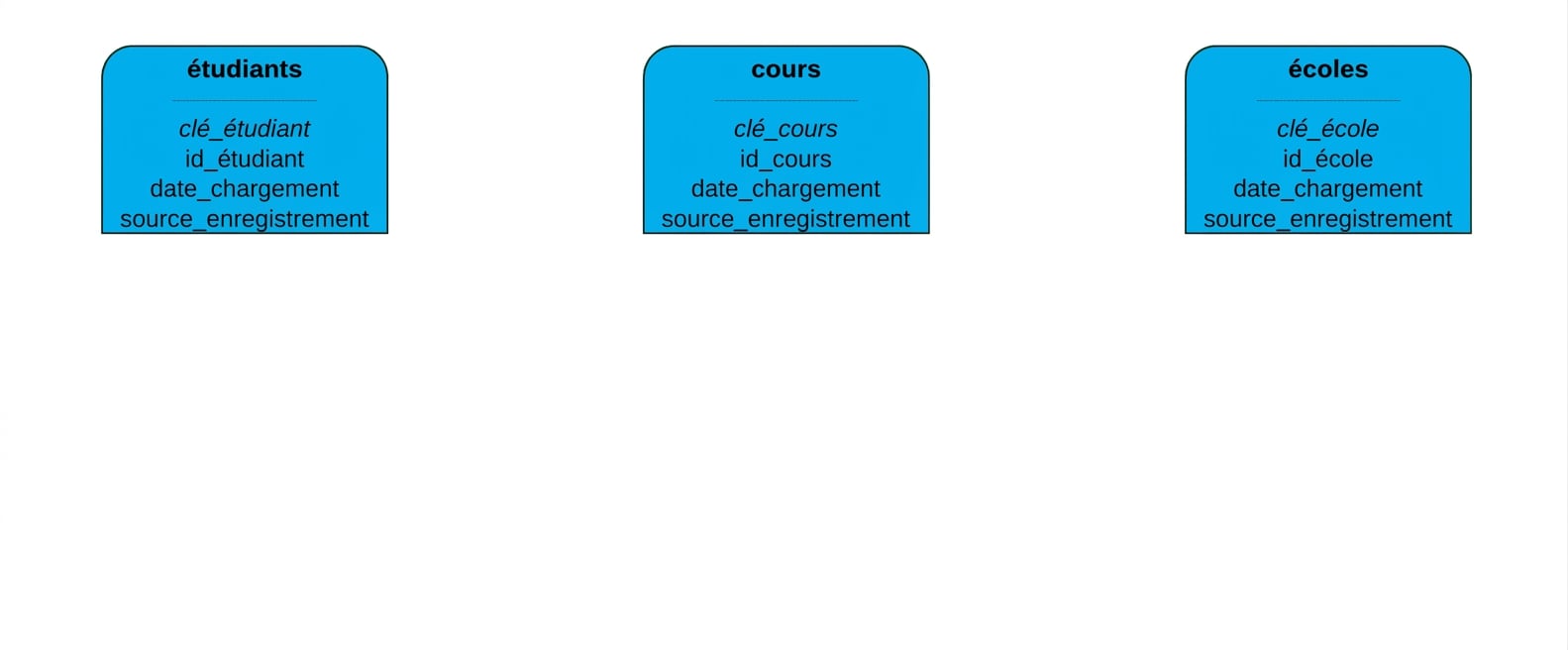

Hubs du Data Vault collégial

Construire des hubs (1)

AUTOINCREMENT : Propriété d'attribut qui génère automatiquement des valeurs numériques uniques, séquentielles, pour chaque nouvelle ligne.

CREATE OR REPLACE TABLE hub_students (
    student_key NUMBER(10,0) AUTOINCREMENT PRIMARY KEY
);

Construire des hubs (2)

Créer un nouveau hub avec une clé numérique unique générée automatiquement et l'identifiant du concept du hub :

CREATE OR REPLACE TABLE hub_students (
    student_key NUMBER(10,0) AUTOINCREMENT PRIMARY KEY,
    student_id NUMBER(10,0)
);

¹ Ensuite, nous indiquons la clé d'affaires qui identifie chaque concept ; student_id identifiera chaque étudiant

Construire des hubs (3)

Ajouter des attributs de suivi historique :

CREATE OR REPLACE TABLE hub_students (
    student_key NUMBER(10,0) AUTOINCREMENT PRIMARY KEY,
    student_id NUMBER(10,0),
    load_date TIMESTAMP,
    record_source VARCHAR(255)
);

Construire des hubs (4)

Créer le hub des cours :

CREATE OR REPLACE TABLE hub_classes (
    class_key NUMBER(10,0)
          AUTOINCREMENT
          PRIMARY KEY,
    class_id NUMBER(10,0),
    load_date TIMESTAMP,
    record_source VARCHAR(255)
);

Créer le hub des écoles :

CREATE OR REPLACE TABLE hub_schools (
    school_key NUMBER(10,0)
          AUTOINCREMENT
          PRIMARY KEY,
    school_id NUMBER(10,0),
    load_date TIMESTAMP,
    record_source VARCHAR(255)
);

Construire des liens

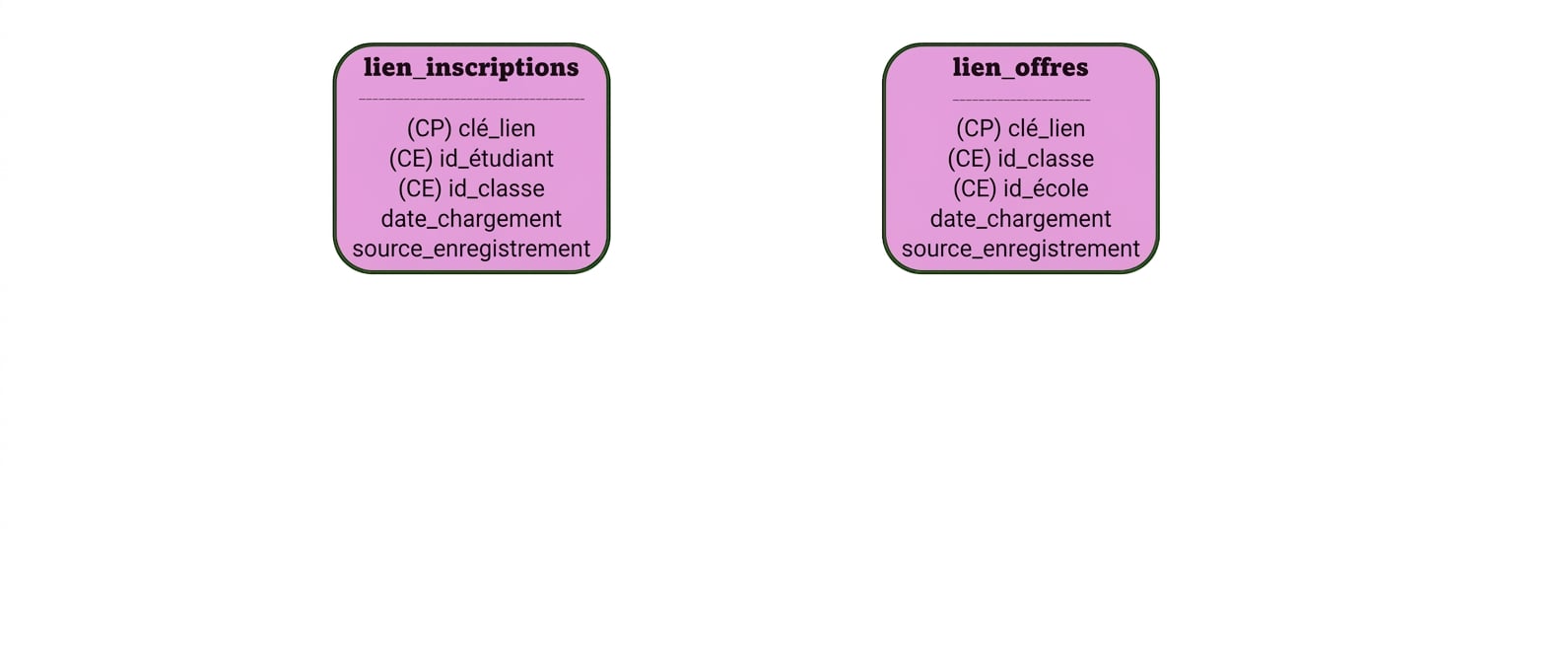

Liens du Data Vault collégial

Construire des liens (1)

Créer une entité lien avec une clé numérique unique générée automatiquement :

CREATE OR REPLACE TABLE link_enrollments (
    link_key NUMBER(10,0) AUTOINCREMENT PRIMARY KEY
);

Construire des liens (2)

Ajouter des relations avec d'autres entités :

CREATE OR REPLACE TABLE link_enrollments (
    link_key NUMBER(10,0) AUTOINCREMENT PRIMARY KEY,
    student_key NUMBER(10,0),
    class_key NUMBER(10,0),
    FOREIGN KEY (student_key) REFERENCES hub_students(student_key),
    FOREIGN KEY (class_key) REFERENCES hub_classes(class_key)
);

Construire des liens (3)

Ajouter des attributs de suivi historique :

CREATE OR REPLACE TABLE link_enrollments (
    link_key NUMBER(10,0) AUTOINCREMENT PRIMARY KEY,
    student_key NUMBER(10,0),
    class_key NUMBER(10,0),
    load_date TIMESTAMP,
    record_source VARCHAR(255),
    FOREIGN KEY (student_key) REFERENCES hub_students(student_key),
    FOREIGN KEY (class_key) REFERENCES hub_classes(class_key)
);

Construire des liens (4)

Créer l'entité lien des offres :

CREATE OR REPLACE TABLE link_offerings (
    link_key NUMBER(10,0) AUTOINCREMENT PRIMARY KEY,
    class_key NUMBER(10,0),
    school_key NUMBER(10,0),
    load_date TIMESTAMP,
    record_source VARCHAR(255),
    FOREIGN KEY (class_key) REFERENCES hub_classes(class_key),
    FOREIGN KEY (school_key) REFERENCES hub_schools(school_key)
);

Construire des satellites

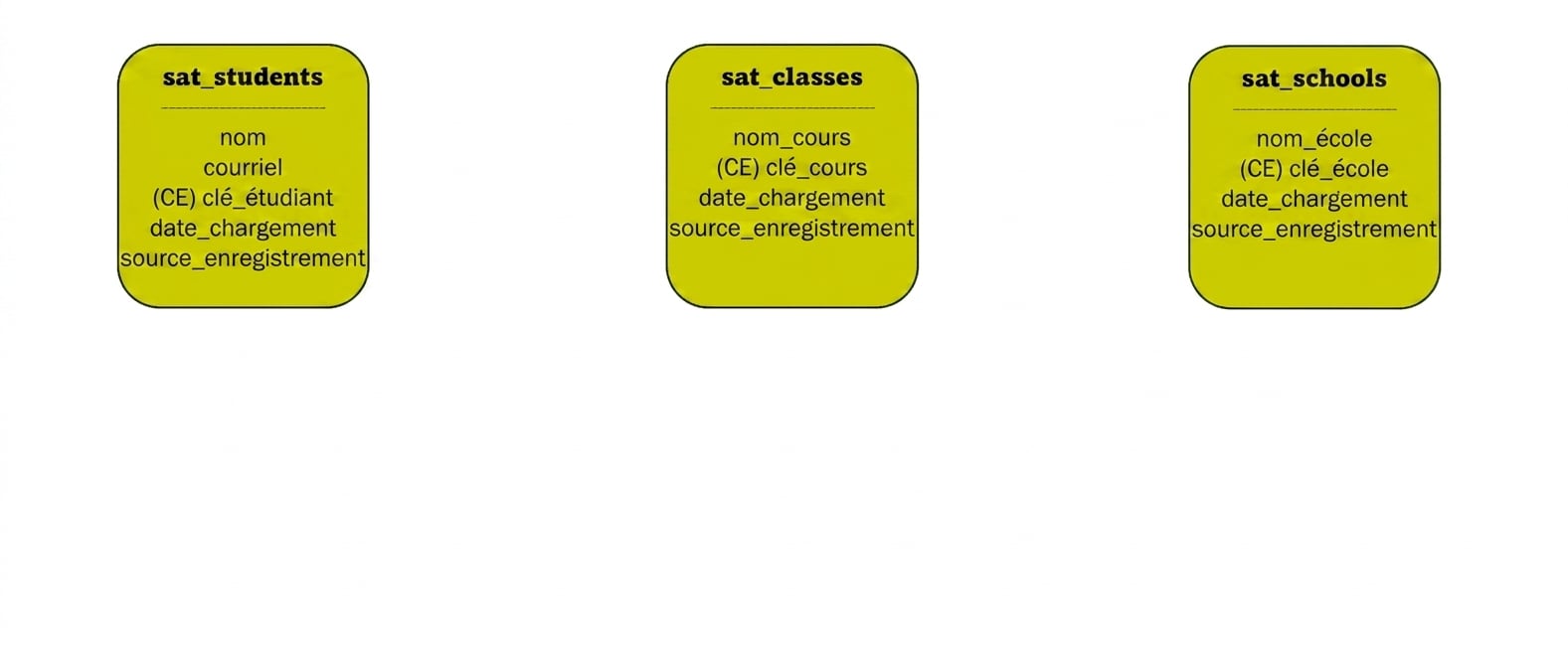

Satellites du Data Vault collégial

Construire des satellites (1)

Créer un nouveau satellite listant tous les attributs du concept :

CREATE OR REPLACE TABLE sat_student (
    name VARCHAR(255),
    email VARCHAR(255)
);

Construire des satellites (2)

Ajouter des attributs de suivi historique :

CREATE OR REPLACE TABLE sat_student (
    name VARCHAR(255),
    email VARCHAR(255),
    load_date TIMESTAMP,
    record_source VARCHAR(255)
);

Construire des satellites (3)

Relier le satellite à son hub :

CREATE OR REPLACE TABLE sat_student (
    student_key NUMBER(10,0),
    name VARCHAR(255),
    email VARCHAR(255),
    load_date TIMESTAMP,
    record_source VARCHAR(255),
    FOREIGN KEY (student_key) REFERENCES hub_students(student_key)
);

Construire des satellites (4)

Créer un nouveau satellite de cours :

CREATE OR REPLACE TABLE sat_class (
    class_key NUMBER(10,0),
    class_name VARCHAR(255),
    load_date TIMESTAMP,
    record_source VARCHAR(255),
    FOREIGN KEY (class_key)
    REFERENCES hub_classes(class_key)
);

Créer un nouveau satellite d'école :

CREATE OR REPLACE TABLE sat_school (
    school_key NUMBER(10,0),
    school_name VARCHAR(255),
    load_date TIMESTAMP,
    record_source VARCHAR(255),
    FOREIGN KEY (school_key)
    REFERENCES hub_schools(school_key)
);

Aperçu de la terminologie et des fonctions

Modèle Data Vault : Technique de modélisation axée sur l'historique des données, avec hubs, liens et satellites.
Hubs : Représentent des concepts d'affaires uniques avec une clé d'affaires unique.
Liens : Capturent les relations et interactions entre hubs.
Satellites : Stockent les détails descriptifs et historiques liés aux hubs et aux liens.
CREATE OR REPLACE TABLE : Commande SQL pour créer ou remplacer la structure d'une table.
PRIMARY KEY : Clause SQL définissant l'identifiant unique d'une ligne.
AUTOINCREMENT : Propriété générant automatiquement des valeurs numériques uniques et croissantes.
FOREIGN KEY (...) REFERENCES (...) : Clause SQL pour créer un lien entre deux tables.

Aperçu des fonctions

CREATE OR REPLACE TABLE table_name (
      -- Create an auto generated unique value as primary key
      unique_key column_datatype AUTOINCREMENT PRIMARY KEY,
      other_business_key column_datatype,
      foreign_column column_datatype,
      other_foreign_column column_datatype,
      -- Adding relationship with other entities
      FOREIGN KEY(foreign_column) REFERENCES foreign_table(PK_from_foreign_table),
      FOREIGN KEY(other_foreign) REFERENCES foreign_table(PK_from_other_foreign)
);

Passons à la pratique !

Introduction à la modélisation des données dans Snowflake
