Modélisation dimensionnelle

Introduction à la modélisation des données dans Snowflake

Nuno Rocha

Director of Engineering

Introduction au modèle de données dimensionnel

Modélisation dimensionnelle : technique de structuration des données qui sépare les mesures (faits) des détails descriptifs (dimensions), optimisée pour la production de rapports et l'analyse.

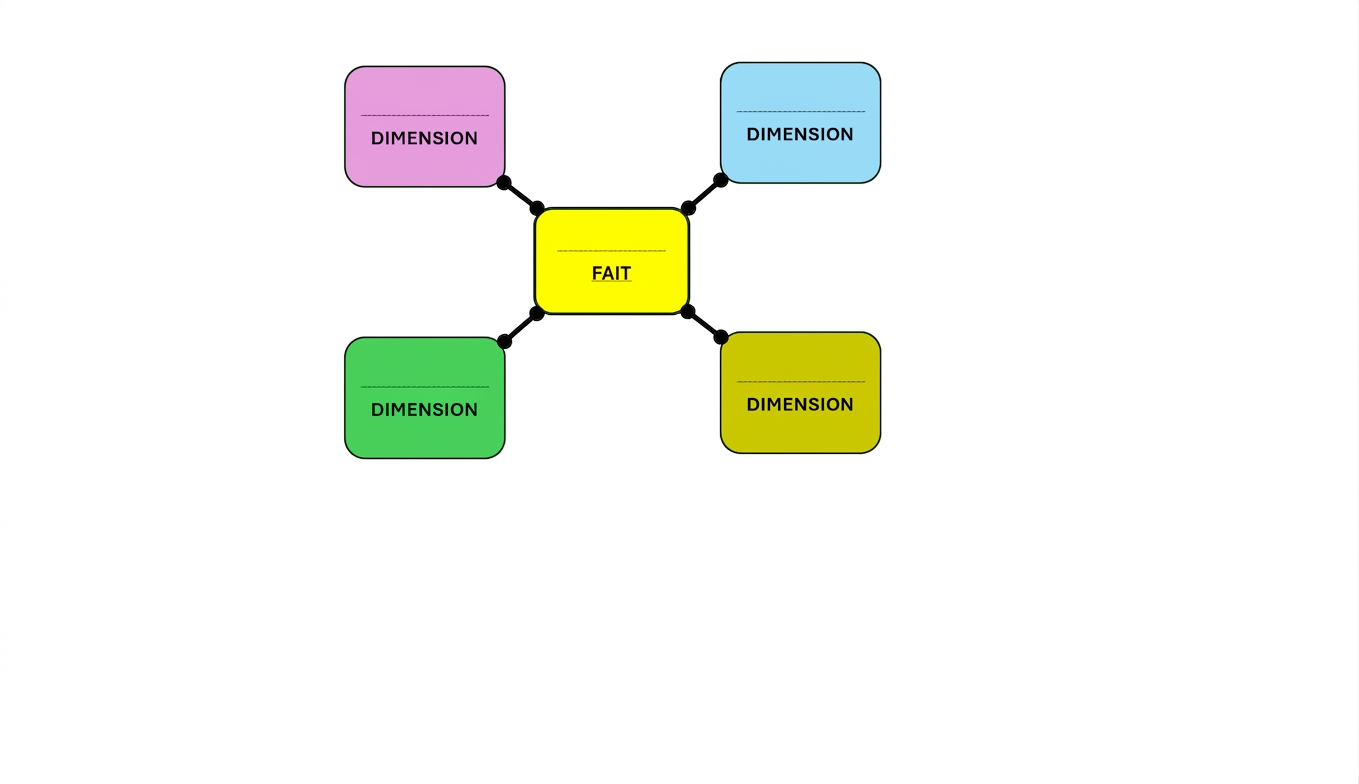

Modèle dimensionnel

Introduction au modèle de données dimensionnel (1)

Dimensions : entités contenant des données catégorielles dans un modèle dimensionnel.
Faits : entités qui capturent et quantifient les activités selon les catégories des dimensions.

Modèle dimensionnel d'un collège

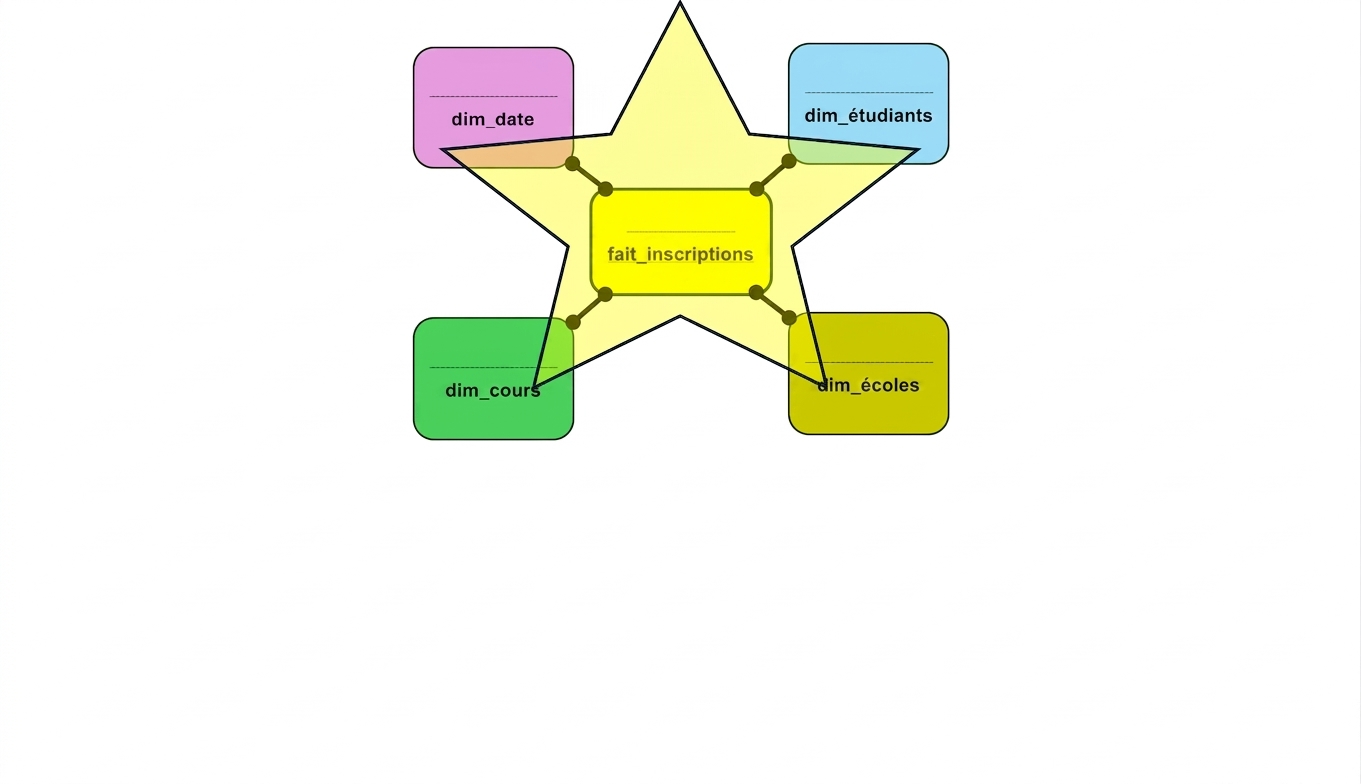

Schéma de modèle dimensionnel en étoile

Modèle en étoile

Schéma de modèle dimensionnel en étoile

Snowflake Data Warehouse : service infonuagique d'entreposage et d'analyse.
Schéma Snowflake : méthode d'organisation des données d'un modèle dimensionnel incluant des sous-dimensions.

Snowflake, entrepôt de données vs modèle dimensionnel

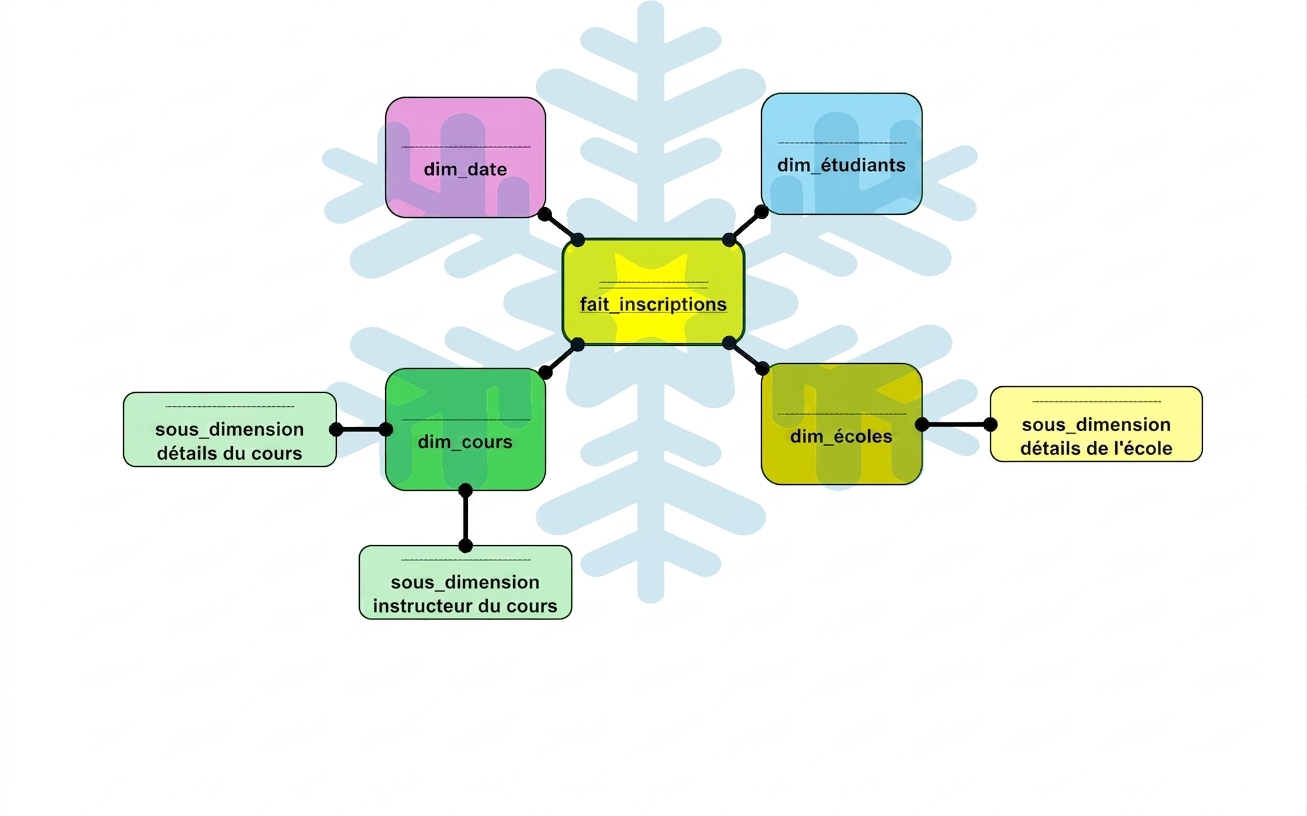

Schéma de modèle dimensionnel en flocon de neige

Modèle en flocon de neige

Définir les dimensions

Renommez les entités en dim_Entité pour clarifier le suivi des dimensions dans le modèle :

ALTER TABLE students RENAME TO dim_students;

ALTER TABLE classes RENAME TO dim_classes;

ALTER TABLE schools RENAME TO dim_schools;

Définir la dimension des dates

Création de la table dim_date pour stocker les dates clés liées aux inscriptions des élèves :

CREATE OR REPLACE TABLE dim_date (
    date_id NUMBER(10,0) PRIMARY KEY,
    year NUMBER(4,0),
    semester VARCHAR(255)
);

Définir le fait des inscriptions

Créez une entité de faits contenant des références à toutes les dimensions :

CREATE OR REPLACE TABLE fact_enrollments (
    enrollment_id NUMBER(10,0) PRIMARY KEY,
    student_id NUMBER(10,0),
    class_id NUMBER(10,0),
    date_id NUMBER(10,0),
    FOREIGN KEY (student_id) REFERENCES dim_students(student_id),
    FOREIGN KEY (class_id) REFERENCES dim_classes(class_id),
    FOREIGN KEY (date_id) REFERENCES dim_date(date_id)
);

Extraire des données des dimensions

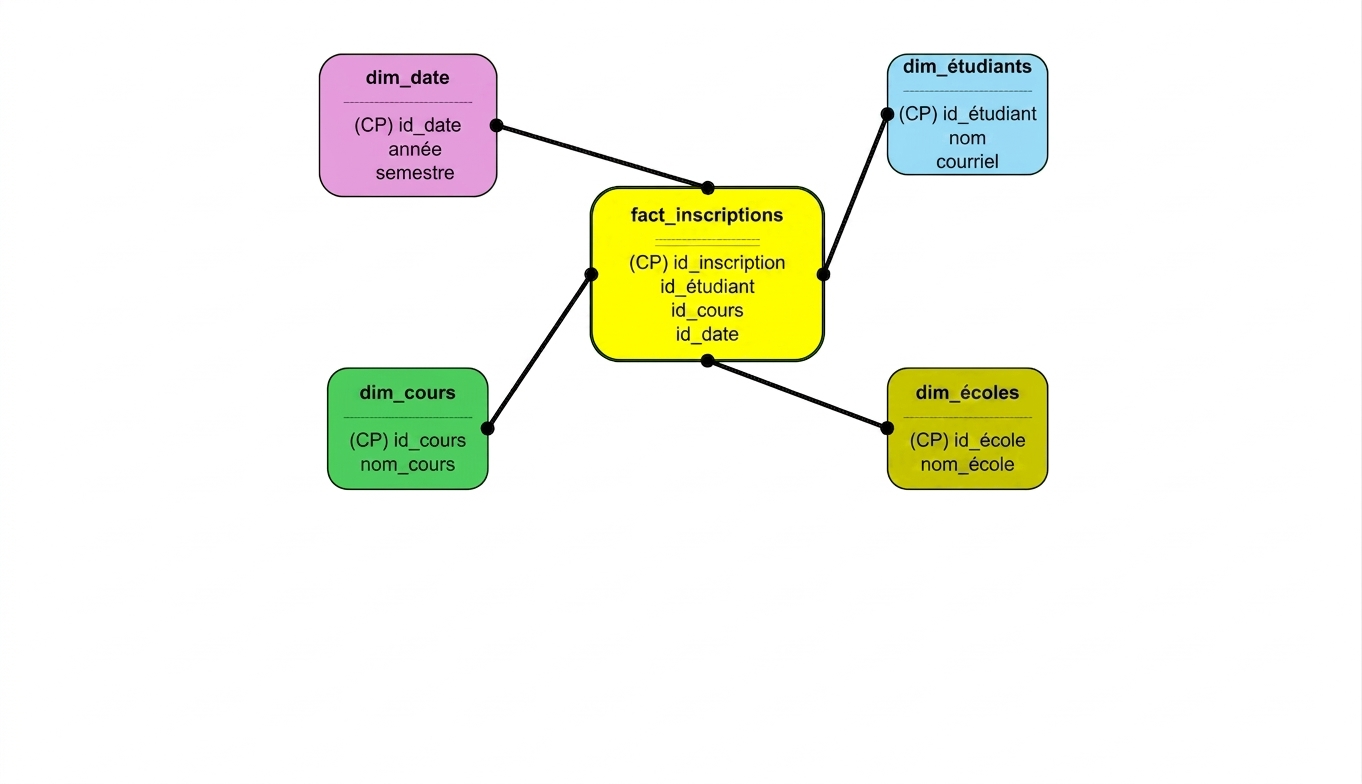

Modèle de données dimensionnel d'un collège

Extraire des données des dimensions (1)

SELECT name,
    class_name
FROM fact_enrollments
    JOIN dim_students -- Jointure pour obtenir les noms des élèves
    ON fact_enrollments.student_id = dim_students.student_id
    JOIN dim_classes -- Jointure pour obtenir les noms des cours
    ON fact_enrollments.class_id = dim_classes.class_id
    JOIN dim_schools -- Jointure pour filtrer l'école « Science »
    ON dim_classes.school_id = dim_schools.school_id
    JOIN dim_date -- Jointure pour restreindre à l'année 2023
    ON fact_enrollments.date_id = dim_date.date_id
WHERE dim_schools.school_name = 'Science'
    AND dim_date.year = 2023;

Terminologie et fonctions : vue d'ensemble

Modélisation dimensionnelle : technique de structuration qui sépare les mesures (faits) des détails descriptifs (dimensions), optimisée pour les rapports et l'analyse
Dimensions : entités avec des données catégorielles dans un modèle dimensionnel
Faits : entités qui capturent et quantifient les activités selon les catégories des dimensions
ALTER TABLE : commande SQL pour modifier la structure d'une entité existante
RENAME TO : commande SQL, utilisée avec ALTER TABLE, pour renommer une entité
JOIN ON : clause SQL pour combiner des lignes de tables, selon une colonne liée
WHERE : clause SQL pour filtrer selon une condition
AND : opérateur logique utilisé avec WHERE pour combiner des conditions

Aperçu des fonctions

-- Modifier une entité
ALTER TABLE table_name
RENAME TO new_name;

-- Interroger des données issues de jointures, filtrées par conditions précises
SELECT
    table_name.column_name,
    other_name.*
FROM table_name
    JOIN other_table
    ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Passons à la pratique !
