Modèle entité-relation

Introduction à la modélisation des données dans Snowflake

Nuno Rocha

Director of Engineering

Introduction à la modélisation entité-relation

Modèle entité-relation (ER) : Structure des données normalisées à l'aide d'entités, d'attributs et de relations

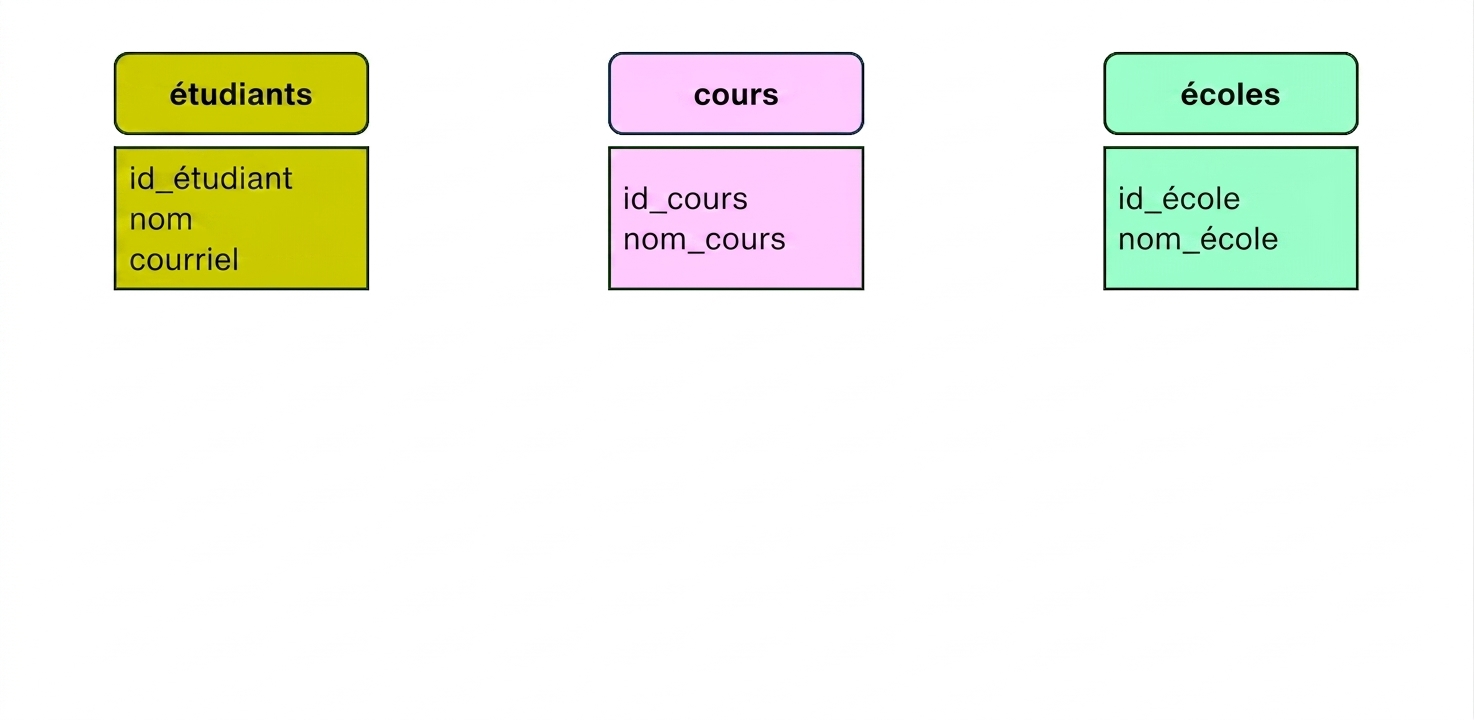

Entités du thème collégial à modéliser

Exemple de modèle entité-relation

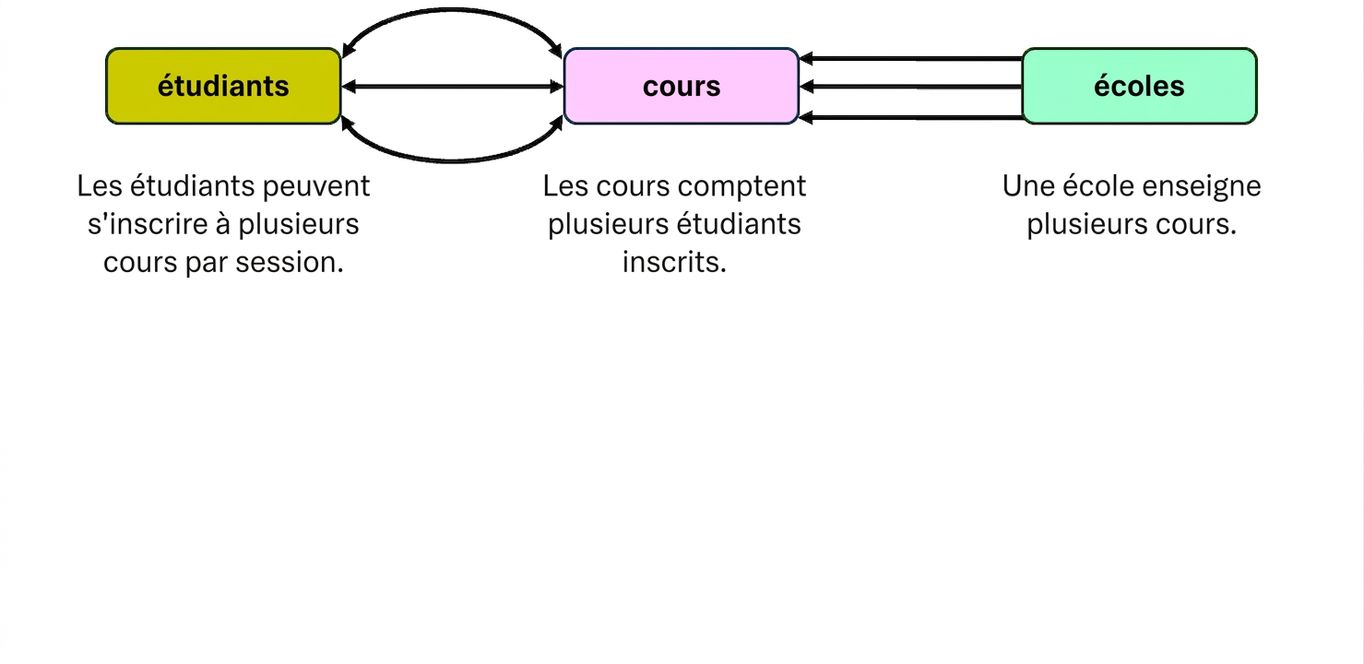

Interaction des entités du thème collégial

Pourquoi choisir le modèle ER

Clarté
- Simplifie les liens d'affaires en reflétant les interactions réelles
Organisation
- Découpe les données en entités liées, ce qui facilite la gestion
Flexibilité
- S'adapte à la croissance et aux changements dans le temps

Construire le modèle ER

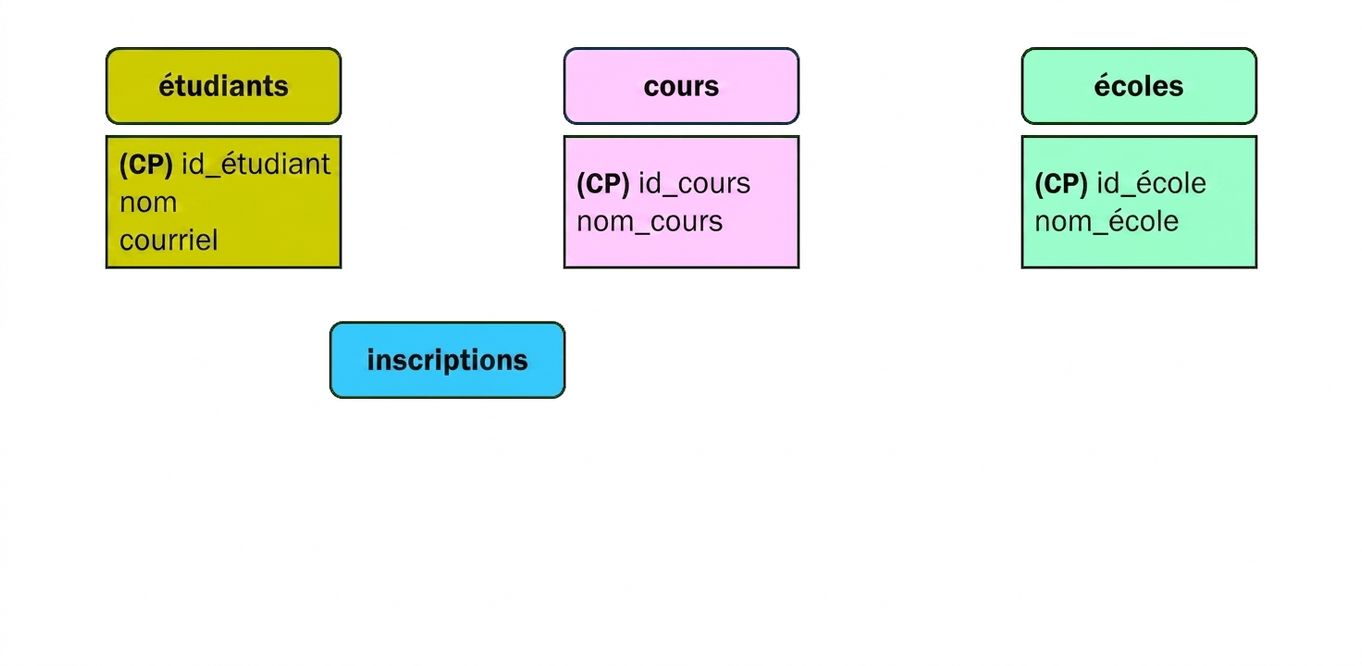

Modèle collégial avec inscriptions

Construire le modèle ER

Ajouter une relation entre des entités existantes :

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

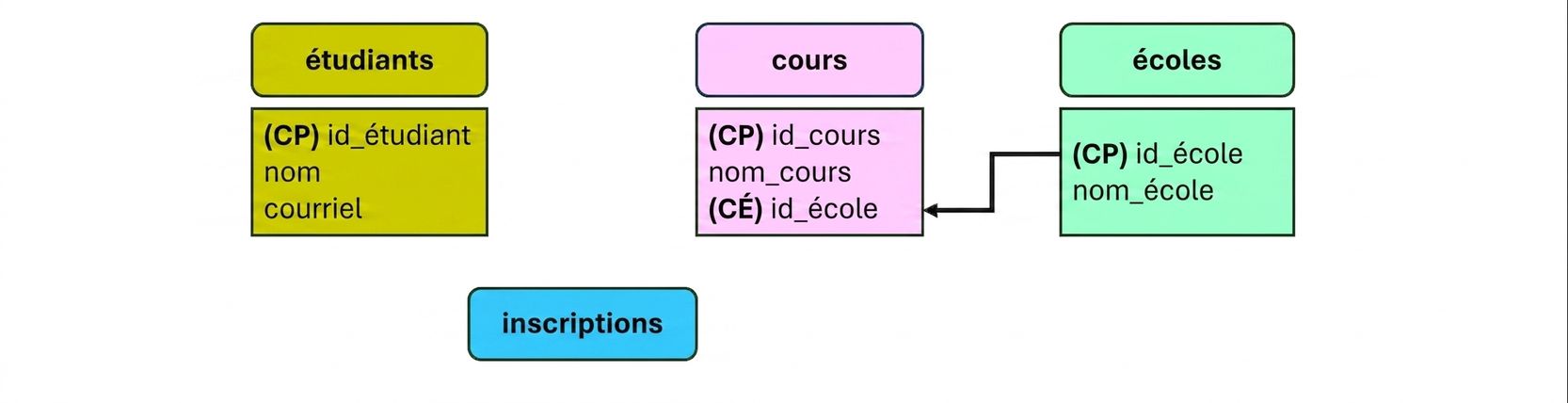

Modèle collégial, liaison des entités courses et écoles

Construire le modèle ER

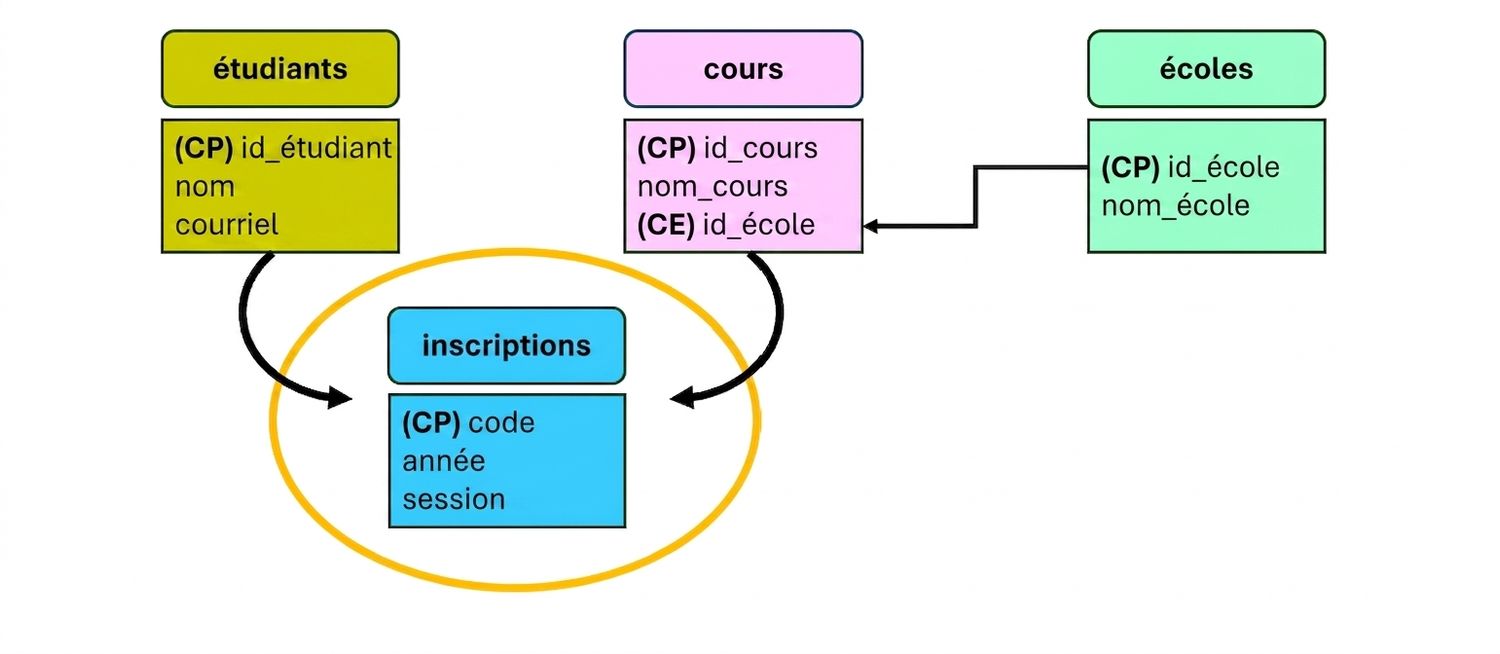

Modèle collégial, nouvelle entité enrollments

Construire le modèle ER

CREATE OR REPLACE TABLE enrollments (
      -- Créer une nouvelle entité avec un identifiant unique
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Ajouter les attributs de l'entité
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Ajouter des relations vers d'autres entités
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Construire le modèle ER

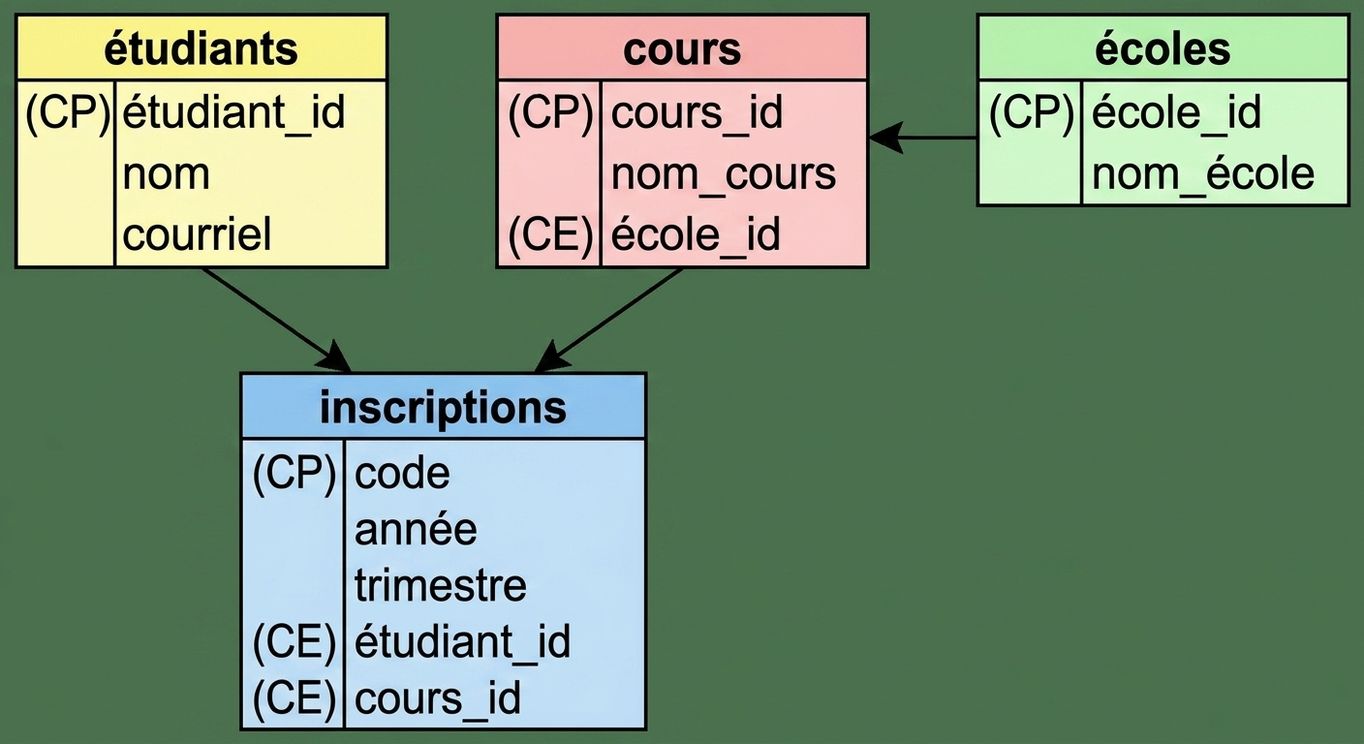

Modèle ER collégial final

Extraction de données du modèle ER

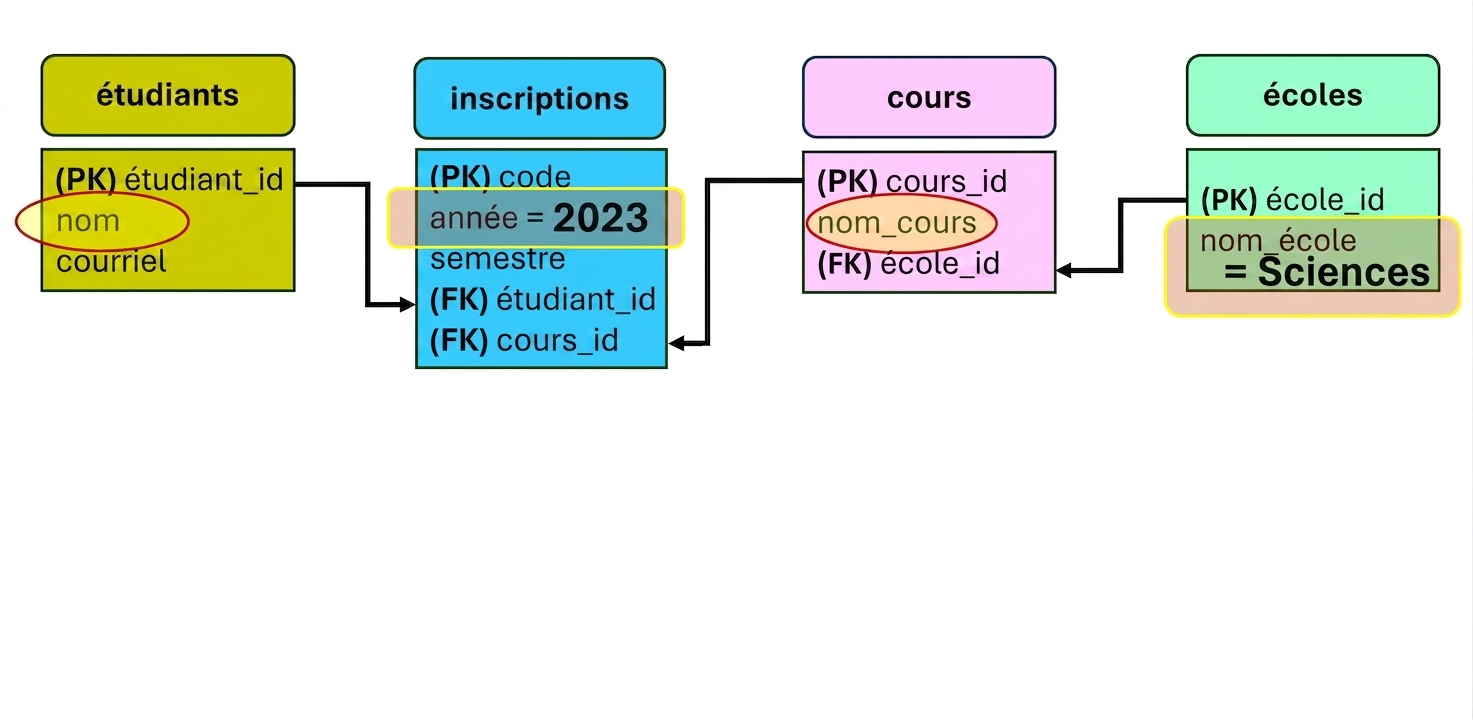

Interroger le modèle ER pour les noms d'étudiants et les cours suivis en 2023 à l'école des sciences

Extraction de données du modèle ER

SELECT students.name
FROM students;

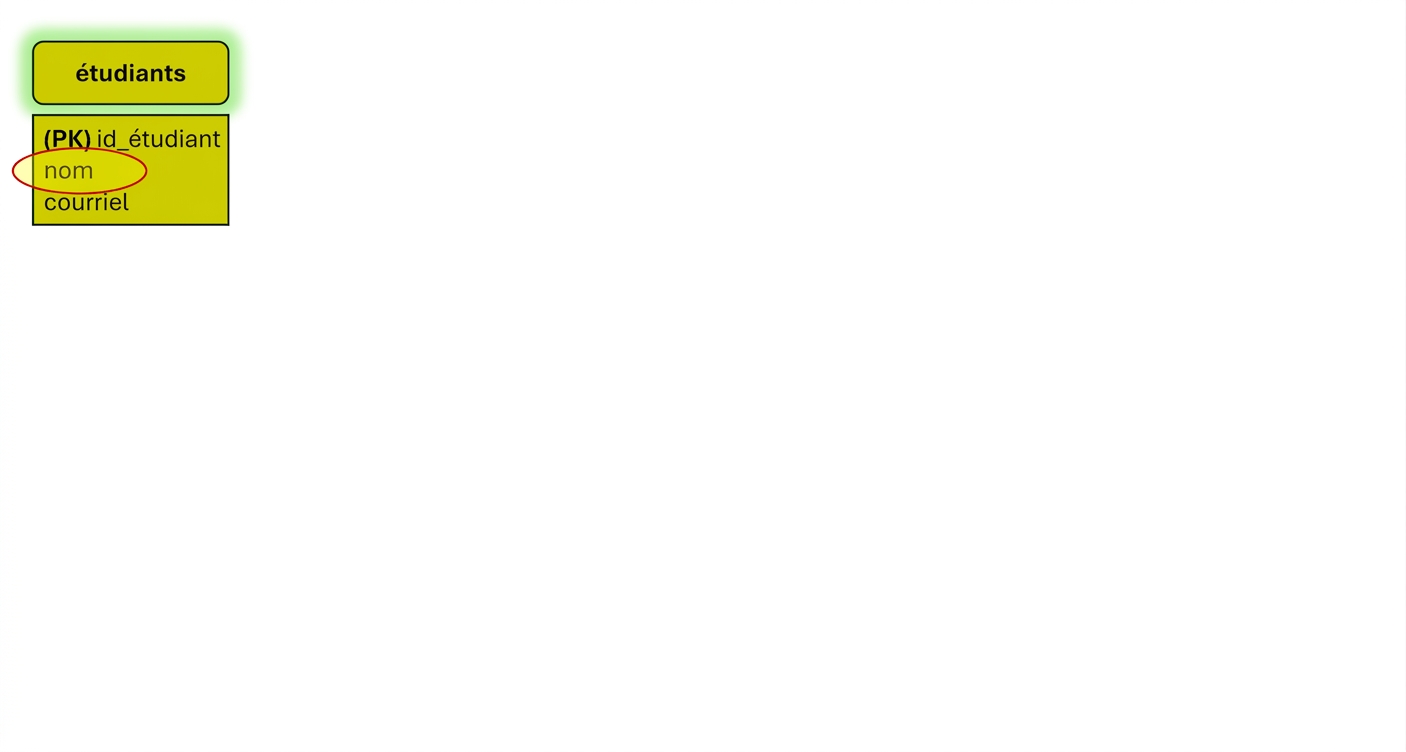

Interroger le modèle ER pour les noms d'étudiants

Extraction de données du modèle ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

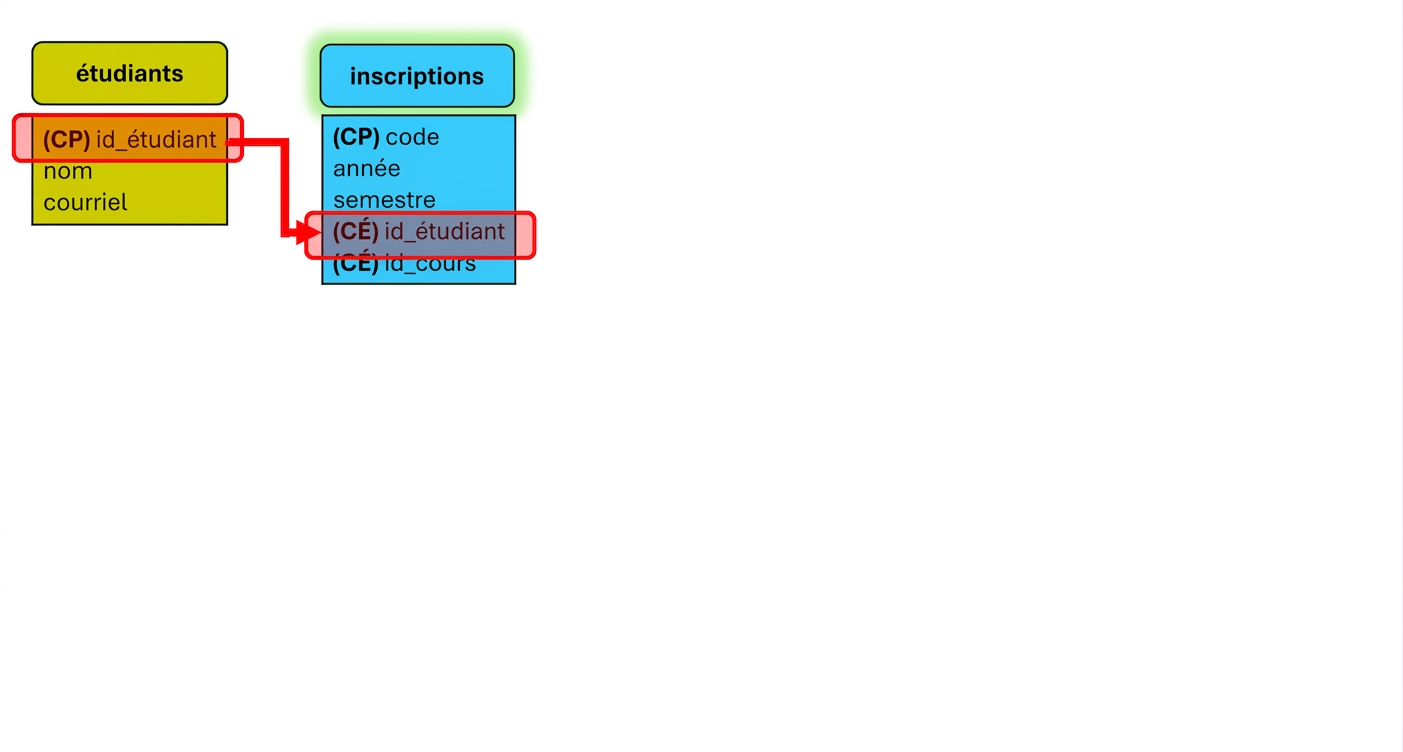

Interroger le modèle ER pour les étudiants et leurs inscriptions

Extraction de données du modèle ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

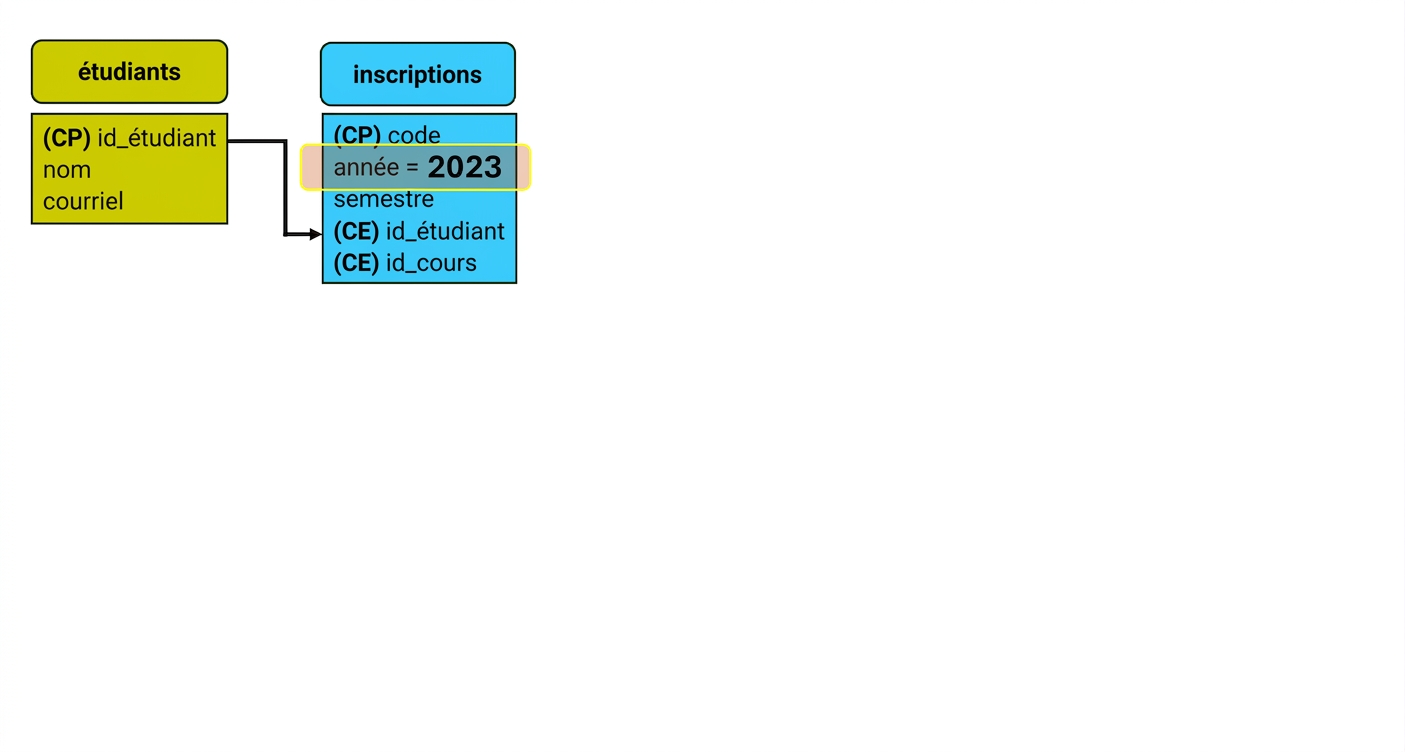

Interroger le modèle ER pour les inscriptions 2023

Extraction de données du modèle ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

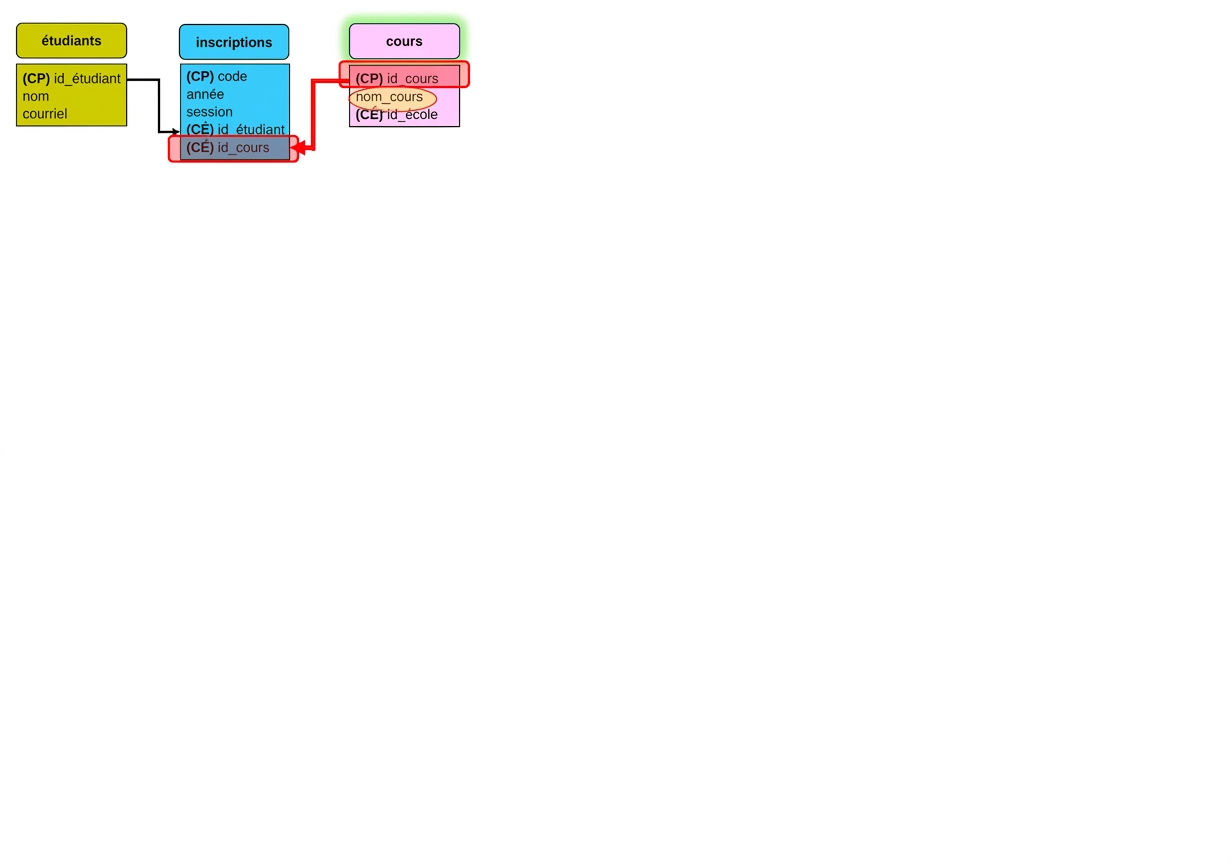

Interroger le modèle ER pour les noms des cours

Extraction de données du modèle ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Extraction de données du modèle ER

JOIN ON : Clause SQL pour combiner des lignes de tables, basée ON une colonne liée.

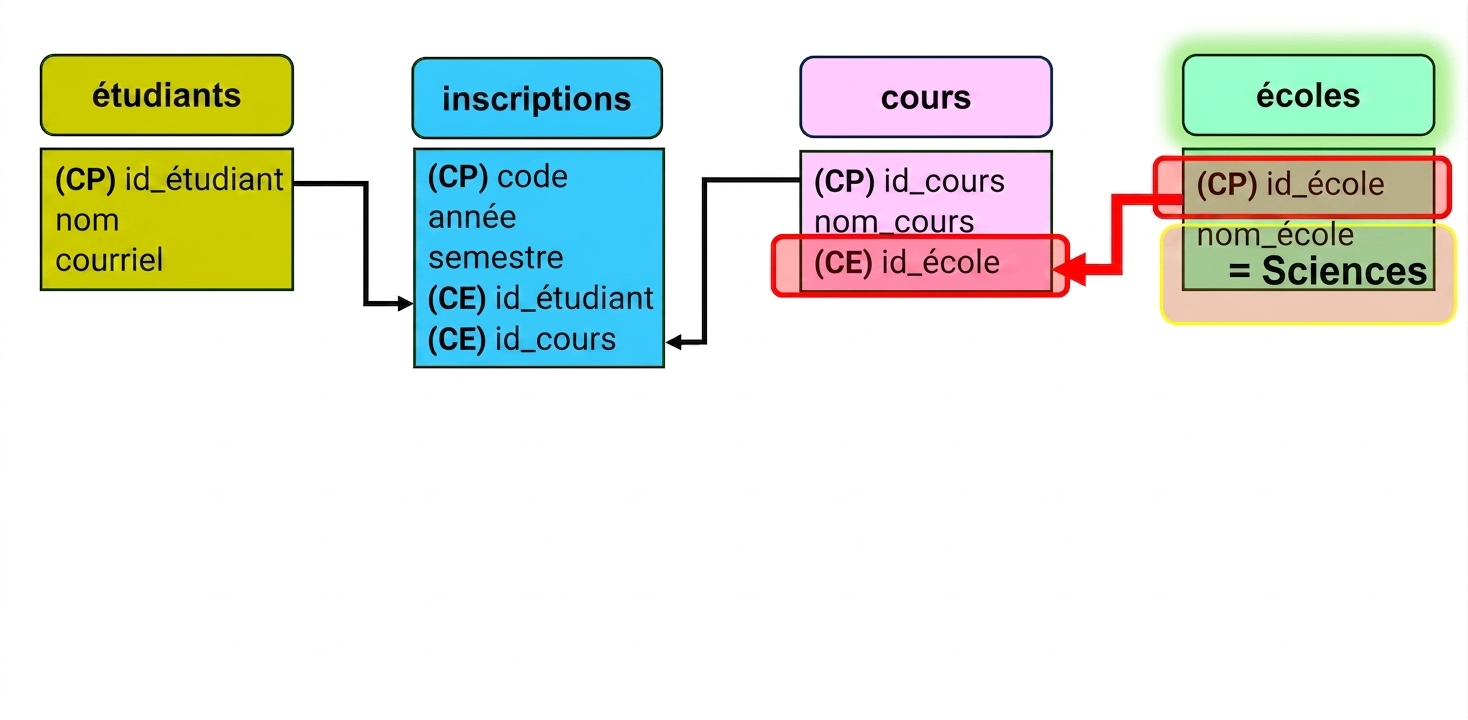

Interroger le modèle ER pour l'école des sciences

Aperçu de la terminologie et des fonctions

Modèle entité-relation (ER) : Structure des données normalisées à l'aide d'entités et de relations.
SELECT FROM : Commande SQL pour récupérer des colonnes d'une table.
JOIN ON : Clause SQL pour combiner des lignes de tables, basée ON une colonne liée.
WHERE : Clause SQL pour filtrer les enregistrements selon une condition.
AND : Opérateur logique avec WHERE pour combiner plusieurs conditions.

-- Interroger des données issues d'entités jointes avec des conditions précises
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Passons à la pratique !

Introduction à la modélisation des données dans Snowflake
