Entity-relationship-modellen

Introduktion till datamodellering i Snowflake

Nuno Rocha

Director of Engineering

Introduktion till ER-modellering

Entity-relationship-modellen (ER-modellen): Strukturerar normaliserad data med entiteter, attribut och relationer

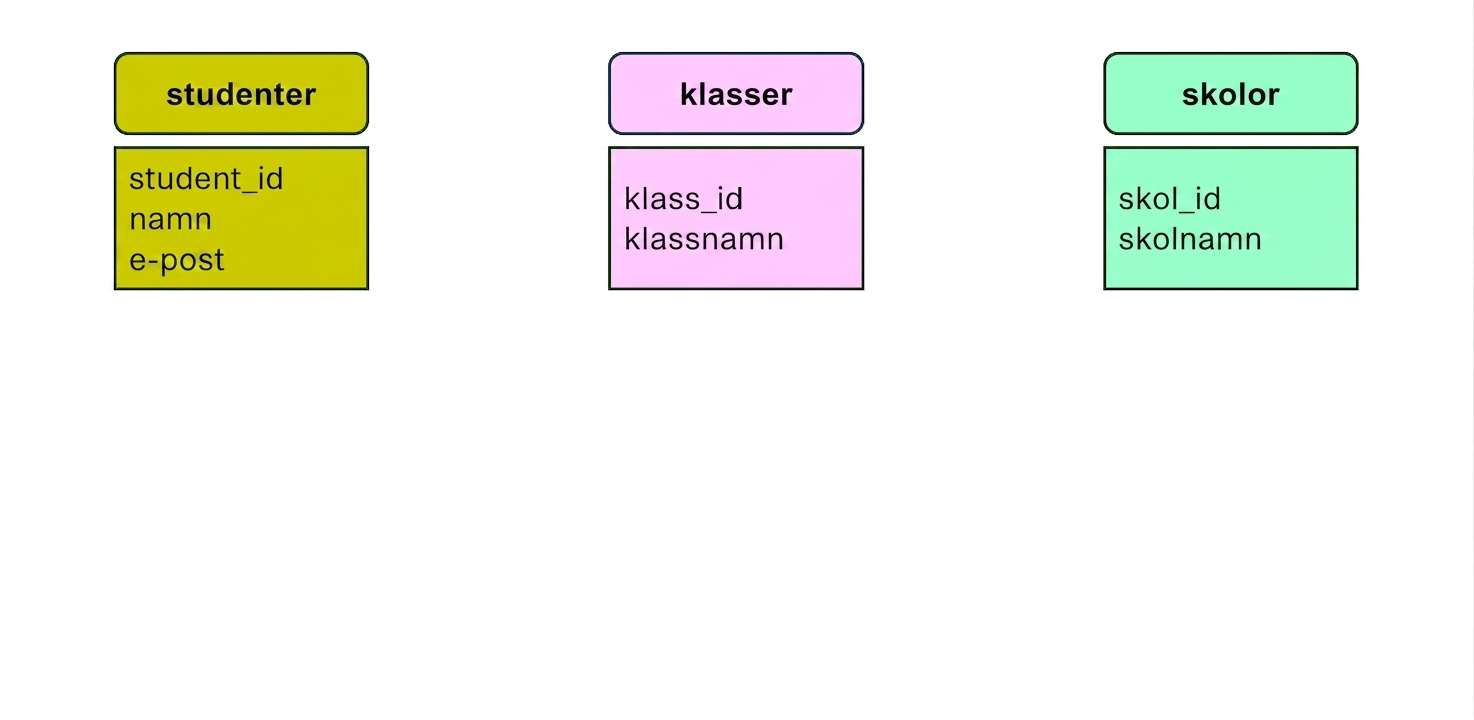

Entiteter med collegetema att modellera

Exempel på ER-modellen

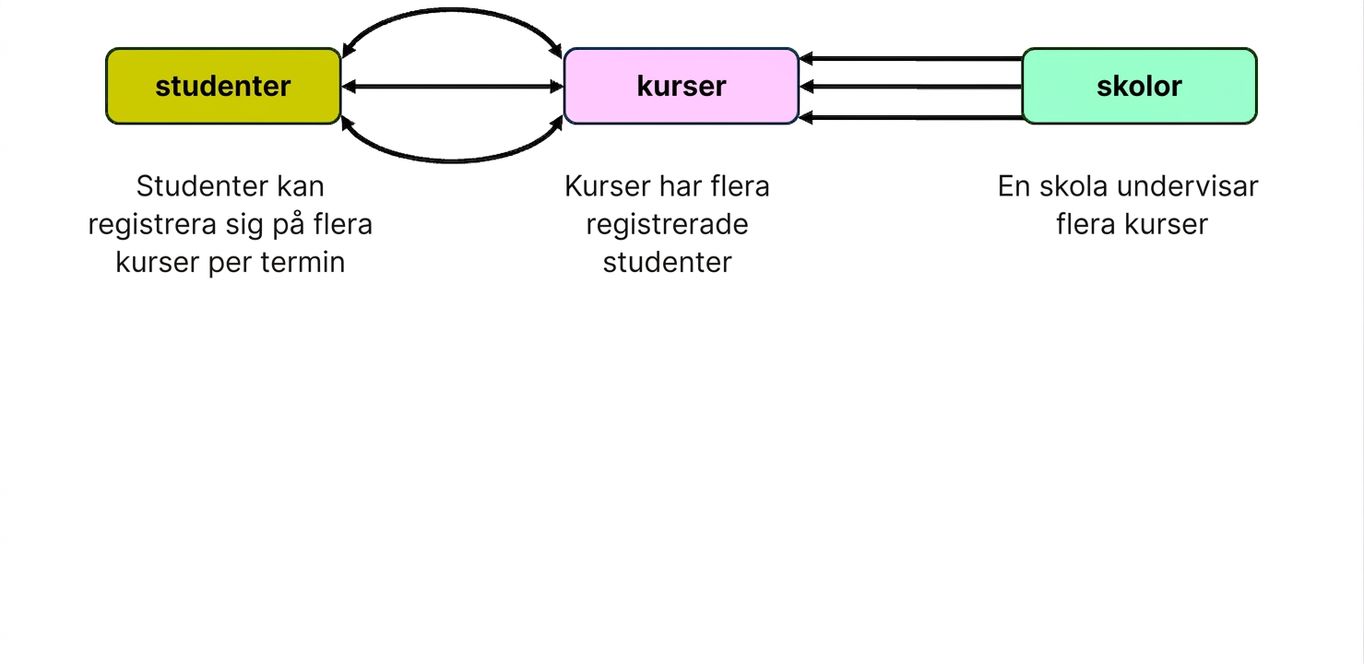

Interaktion mellan entiteter med collegetema

Varför välja ER-modellen

Tydlighet
- Förenklar affärssamband som speglar verkliga interaktioner
Organisation
- Delar upp data i relaterade entiteter, vilket underlättar informationshantering
Flexibilitet
- Anpassningsbar och kan växa och förändras över tid

Bygga ER-modellen

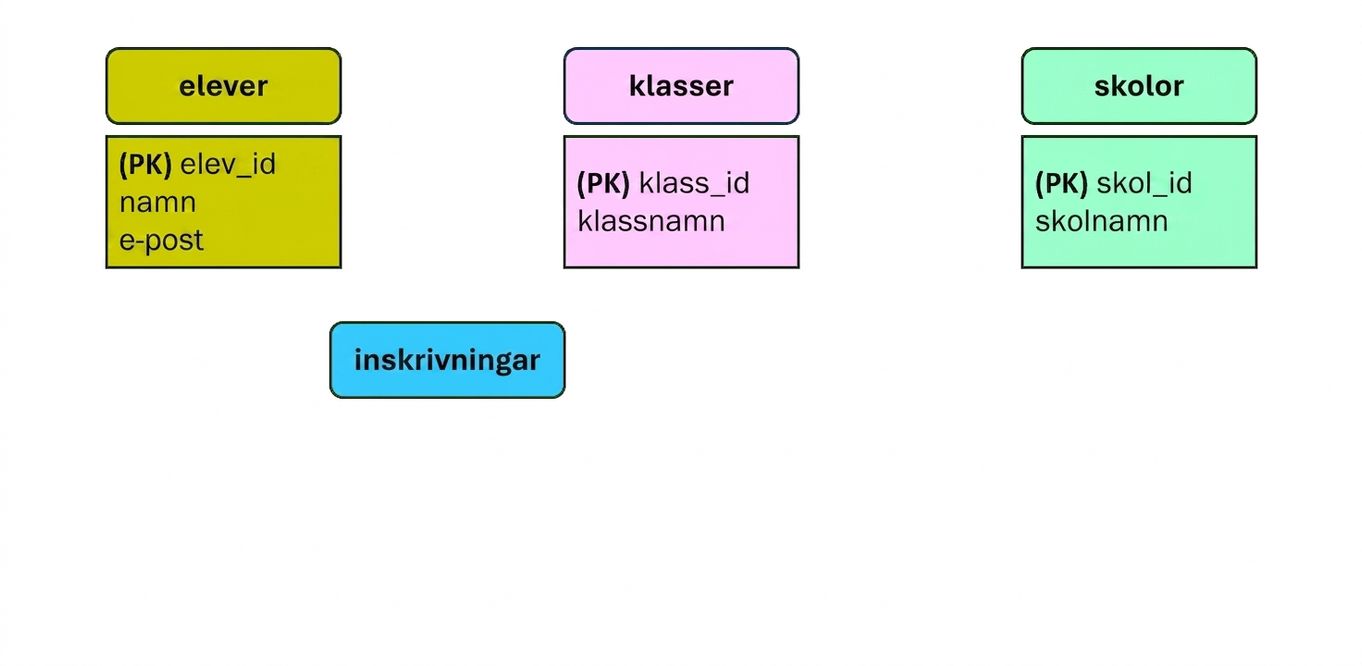

Collegetema-modell med kursregistreringar

Bygga ER-modellen

Lägg till en relation mellan befintliga entiteter:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

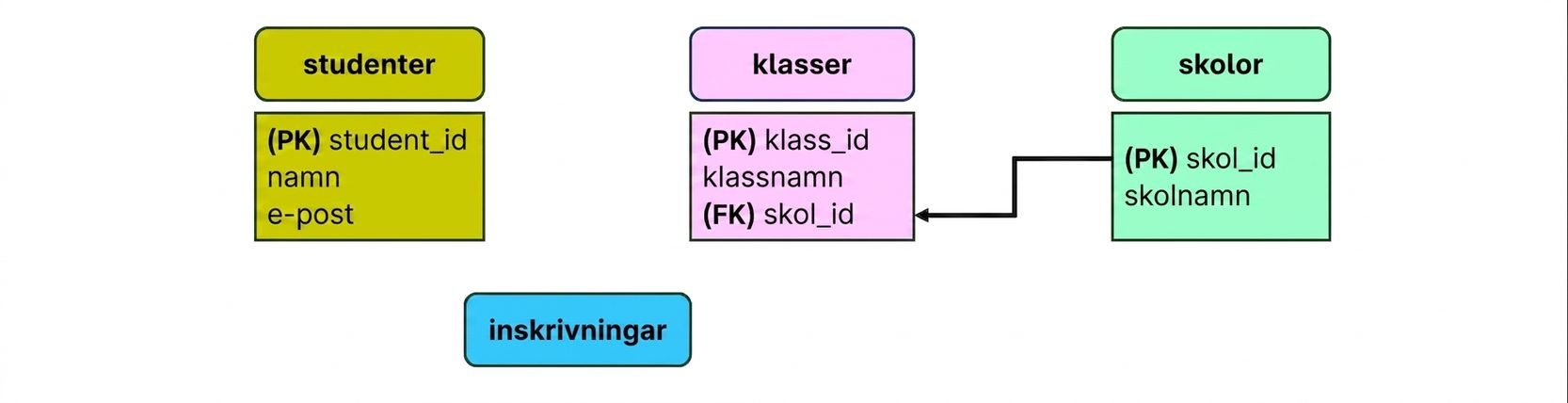

Collegetema-modell som länkar entiteterna classes och schools

Bygga ER-modellen

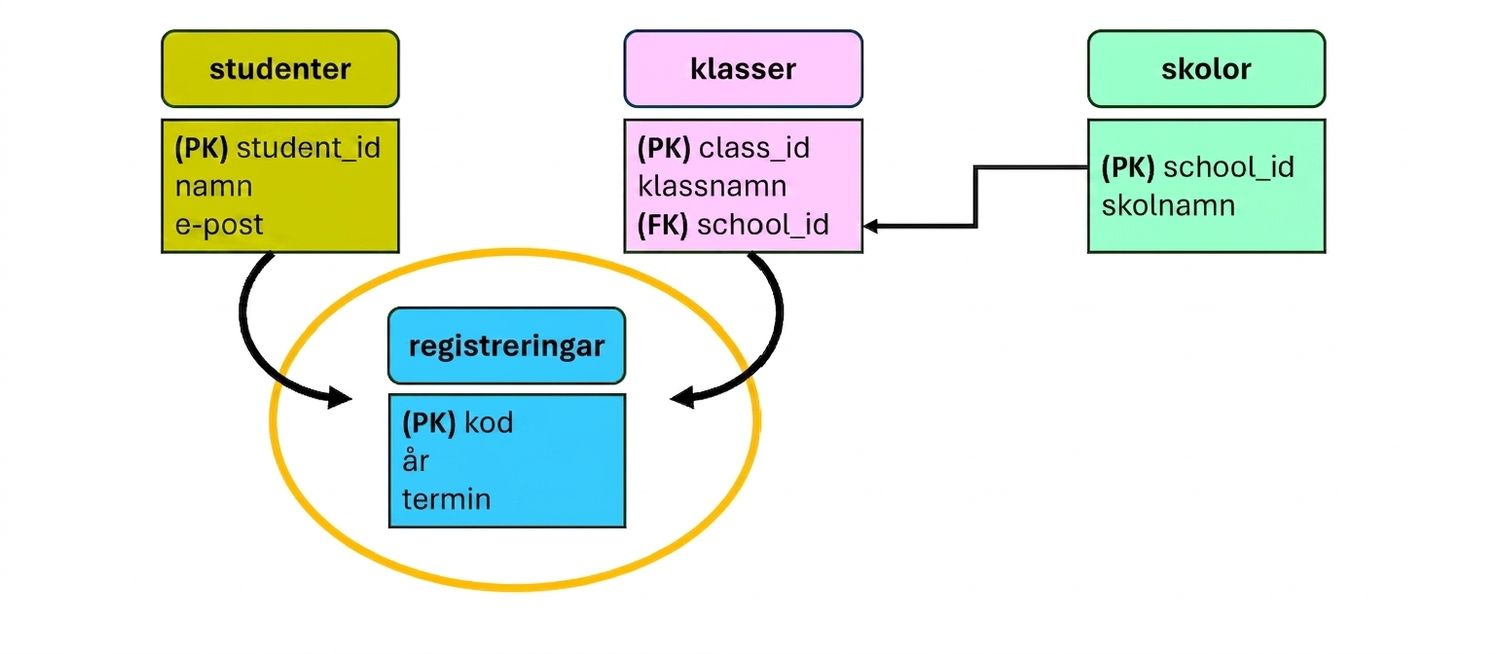

Collegetema-modell med ny entitet för kursregistreringar

Bygga ER-modellen

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Bygga ER-modellen

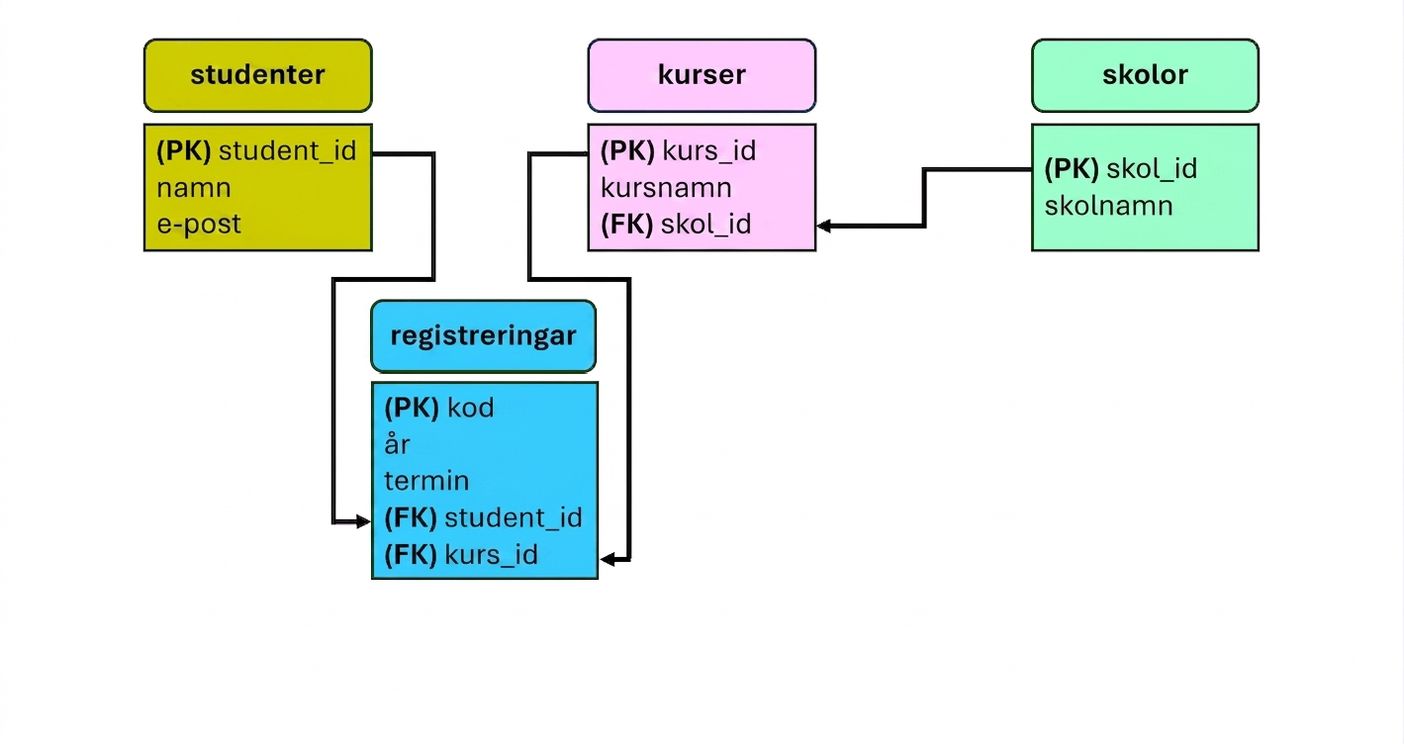

Färdig ER-modell för collegetema

Hämta data från ER-modellen

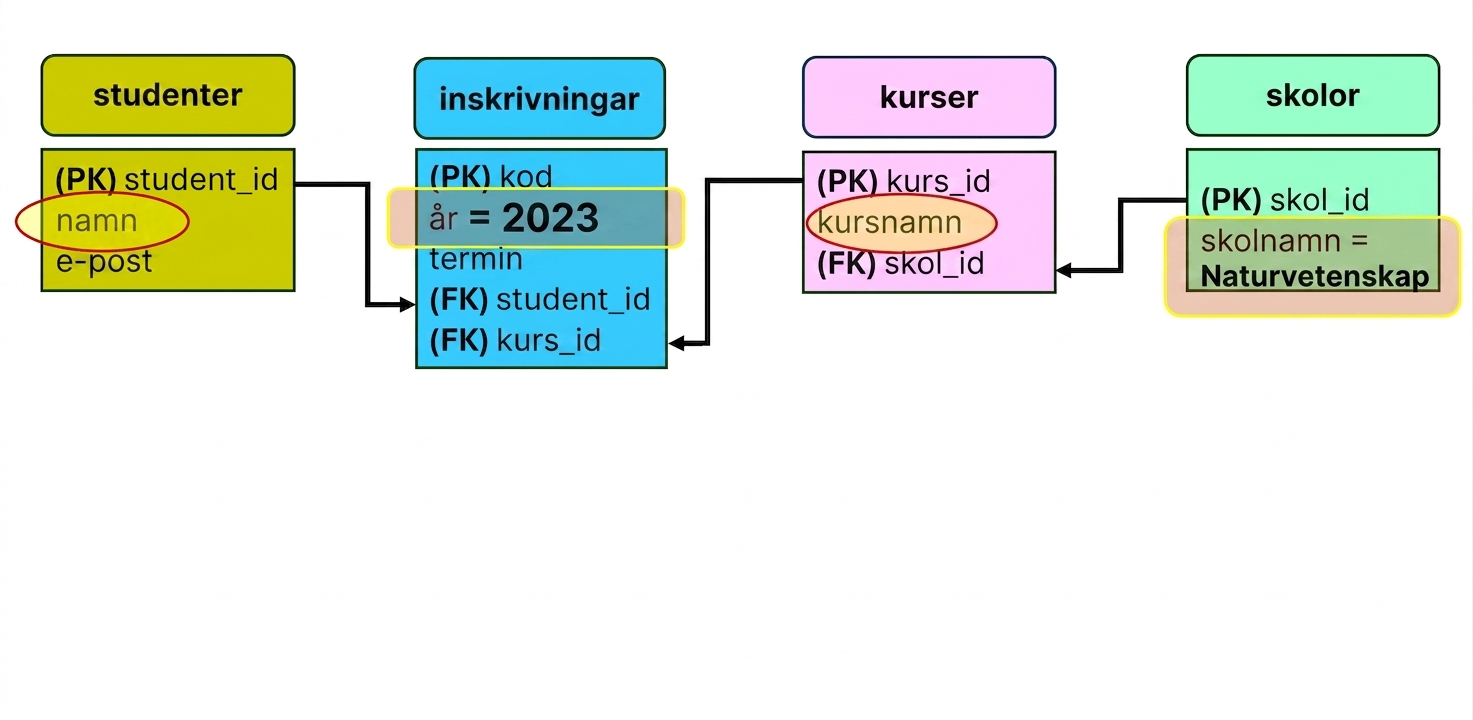

Fråga mot ER-modellen för studentnamn och kurser registrerade under 2023 vid Science-skolan

Hämta data från ER-modellen

SELECT students.name
FROM students;

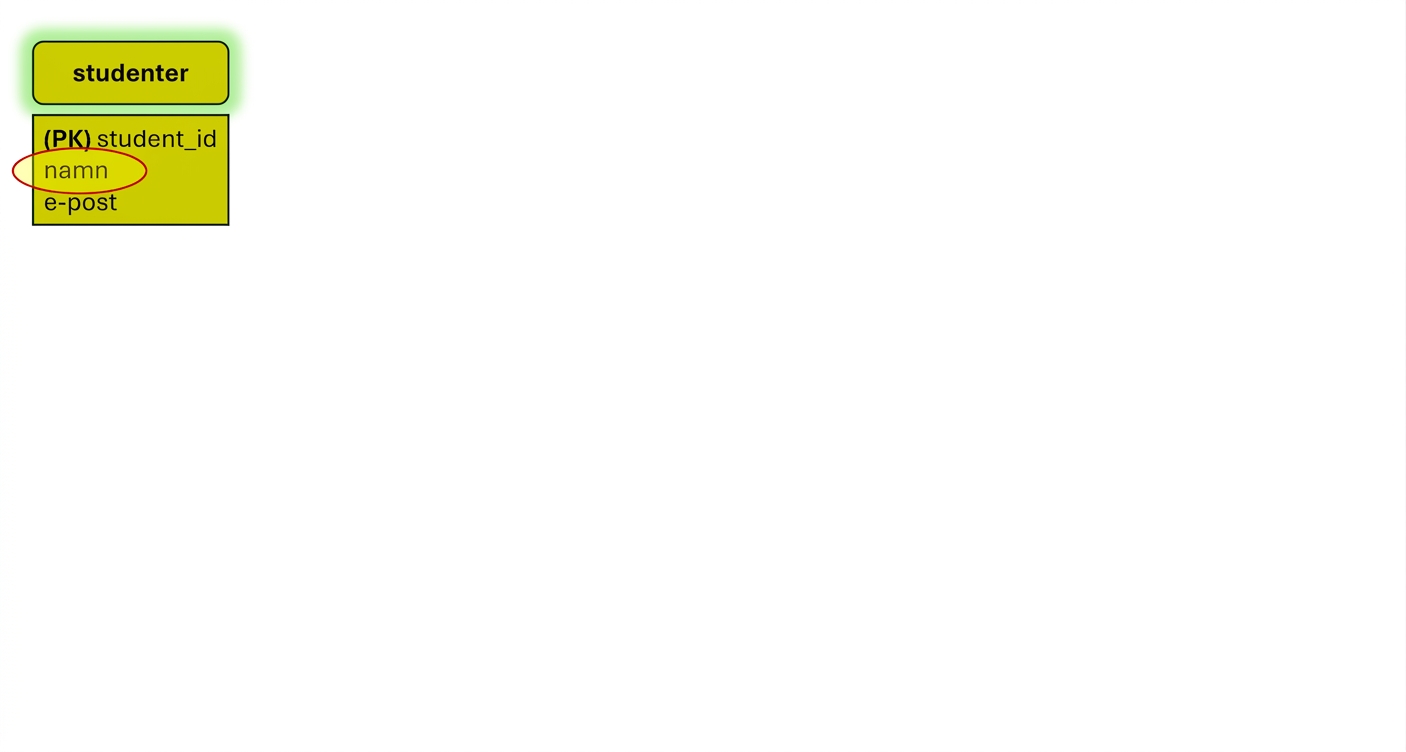

Fråga mot ER-modellen för studentnamn

Hämta data från ER-modellen

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

Fråga mot ER-modellen för studenter och kursregistreringar

Hämta data från ER-modellen

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

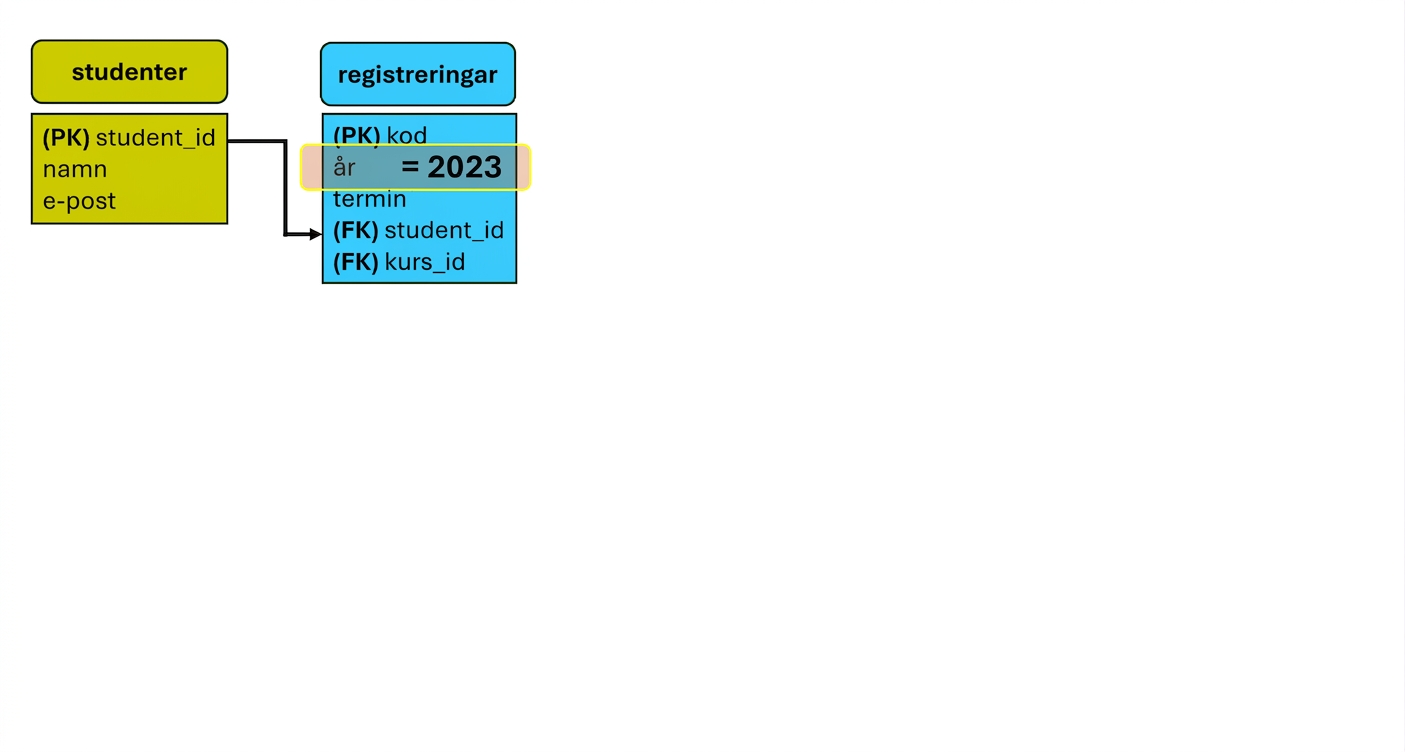

Fråga mot ER-modellen för kursregistreringar år 2023

Hämta data från ER-modellen

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Fråga mot ER-modellen för kursnamn

Hämta data från ER-modellen

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Hämta data från ER-modellen

JOIN ON: SQL-sats för att kombinera rader från tabeller, baserat ON en gemensam kolumn.

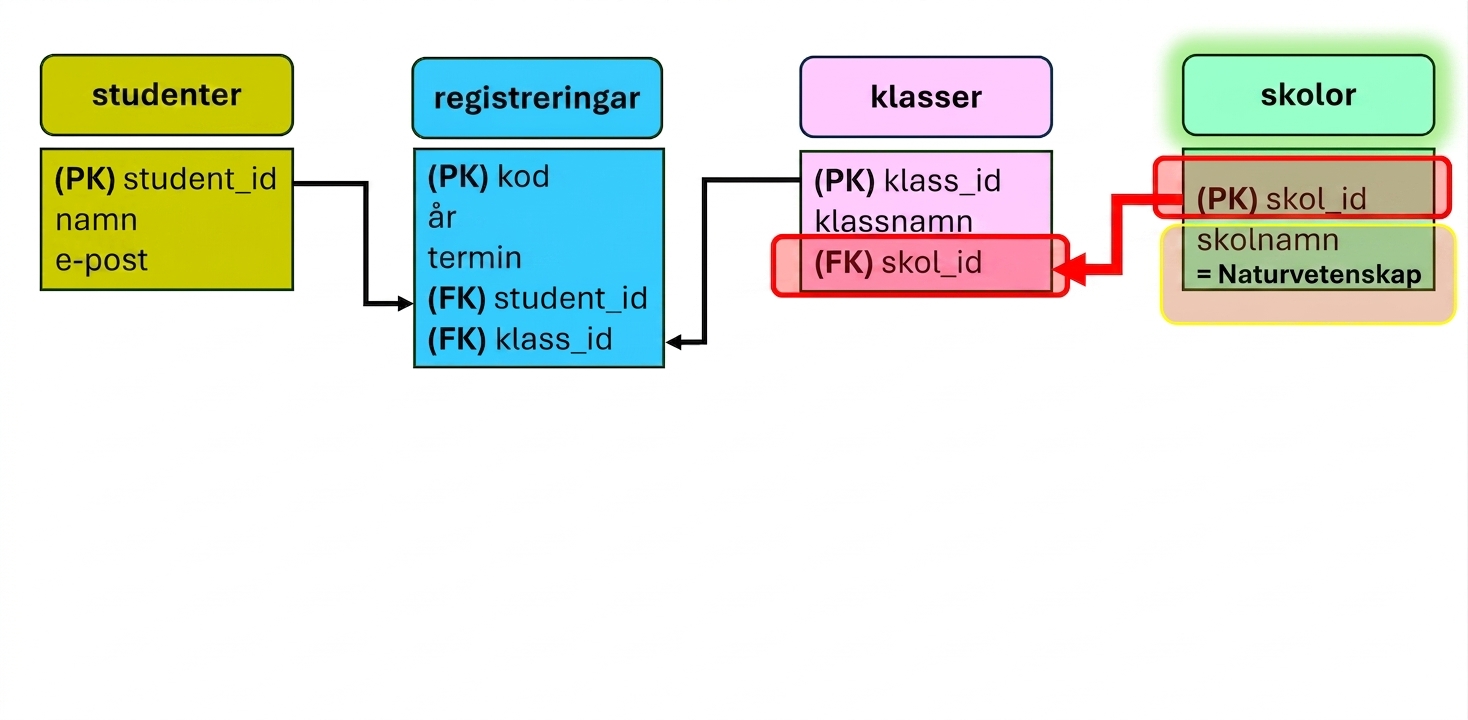

Fråga mot ER-modellen för Science-skolan

Översikt över terminologi och funktioner

Entity-relationship-modellen (ER-modellen): Strukturerar normaliserad data med entiteter och relationer.
SELECT FROM: SQL-kommando för att hämta kolumner från en tabell.
JOIN ON: SQL-sats för att kombinera rader från tabeller, baserat ON en gemensam kolumn.
WHERE: SQL-sats för att filtrera poster utifrån ett villkor.
AND: Logisk operator som används med WHERE-satsen för att kombinera flera villkor.

-- Querying data from merged entities filtered by specific conditions
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Nu kör vi en övning!
