โมเดล Entity-Relationship

Data Modeling ใน Snowflake เบื้องต้น

Nuno Rocha

Director of Engineering

แนะนำการสร้างโมเดล Entity-Relationship

โมเดล Entity-Relationship (ER): จัดโครงสร้างข้อมูลที่ผ่านการ Normalize โดยใช้ Entity, Attribute และ Relationship

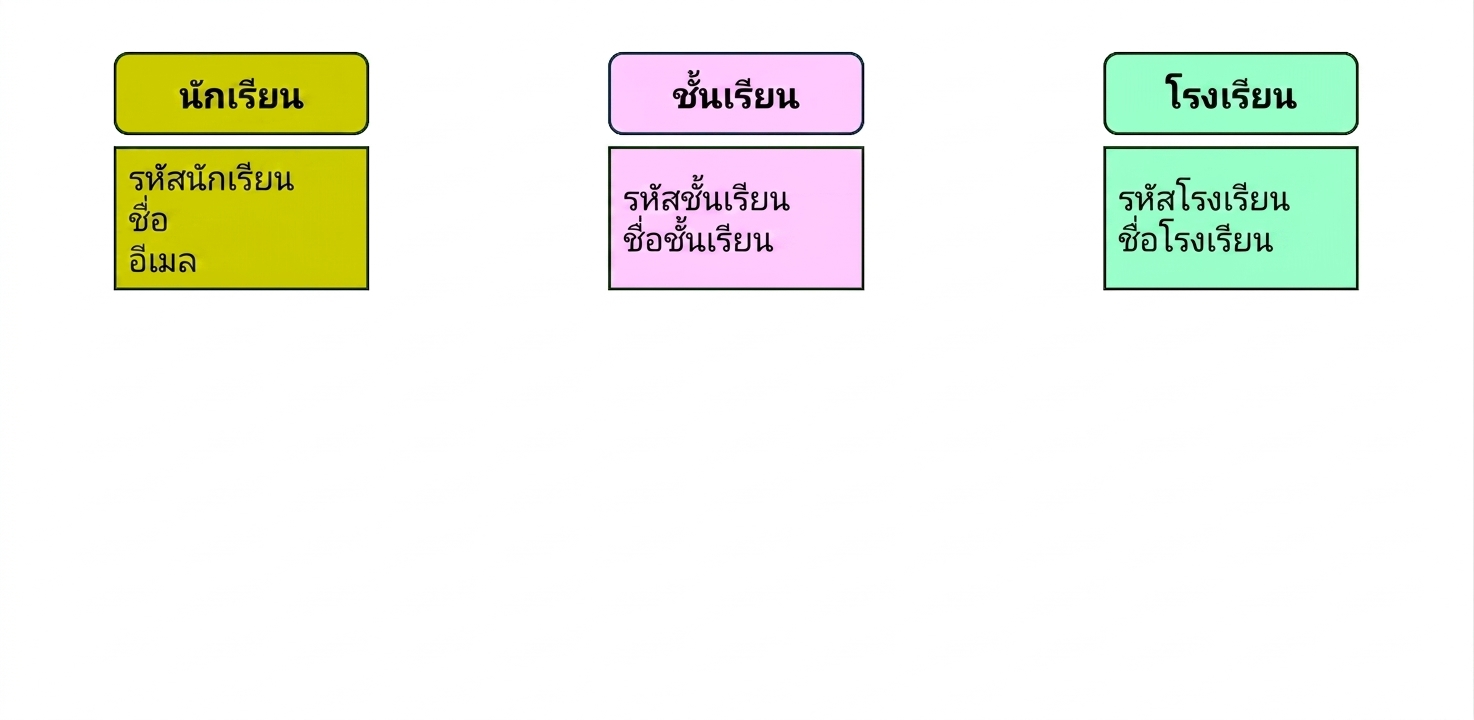

Entity ในธีมวิทยาลัยสำหรับการสร้างโมเดล

ตัวอย่างโมเดล Entity-Relationship

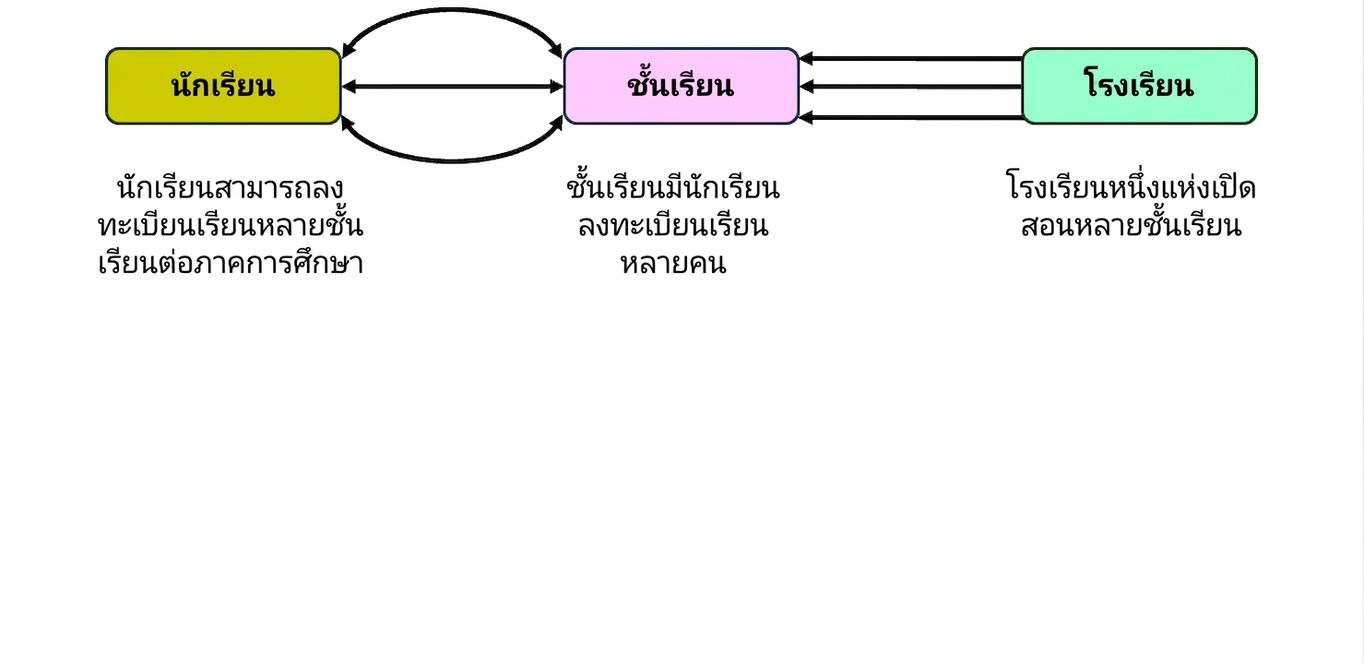

การโต้ตอบระหว่าง Entity ในธีมวิทยาลัย

ทำไมต้องใช้โมเดล ER

ความชัดเจน
- ลดความซับซ้อนของความสัมพันธ์ทางธุรกิจให้สะท้อนการทำงานจริง
การจัดระเบียบ
- แบ่งข้อมูลออกเป็น Entity ที่เกี่ยวข้อง ช่วยให้จัดการข้อมูลได้ง่ายขึ้น
ความยืดหยุ่น
- ปรับขยายและเปลี่ยนแปลงได้ตามเวลา

การสร้างโมเดล ER

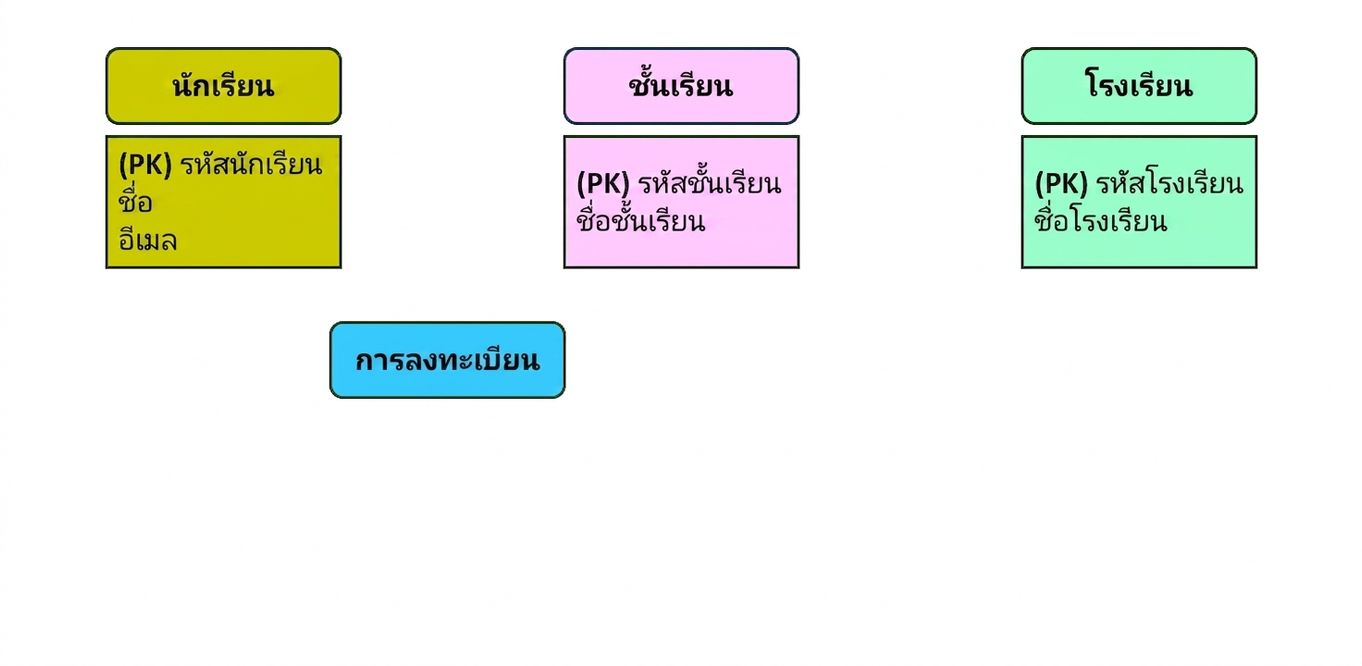

โมเดลธีมวิทยาลัยพร้อม Enrollment

การสร้างโมเดล ER

เพิ่ม Relationship ระหว่าง Entity ที่มีอยู่:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

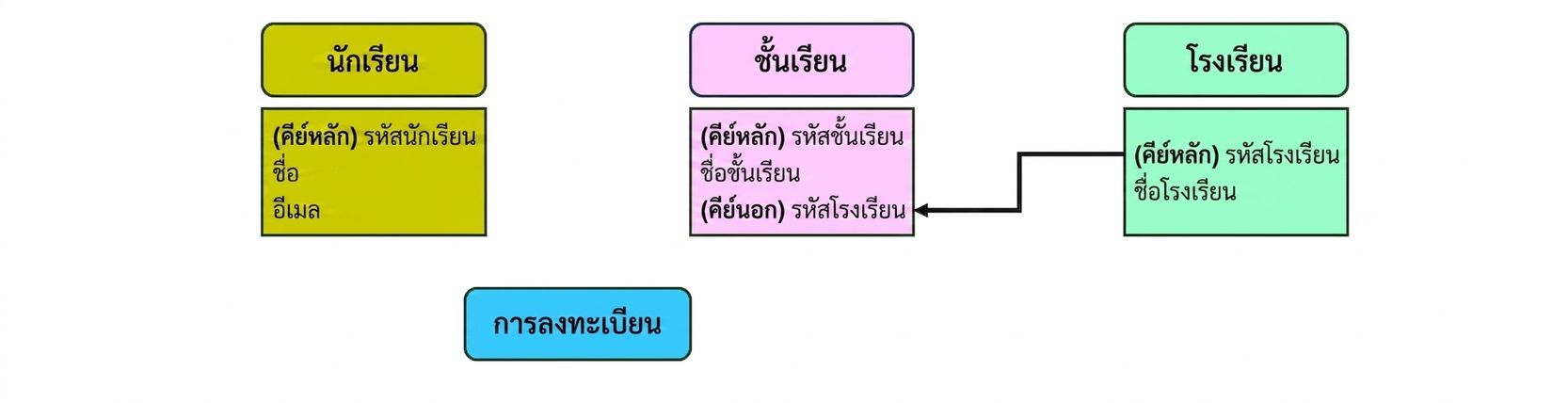

โมเดลธีมวิทยาลัย เชื่อม Entity classes และ schools

การสร้างโมเดล ER

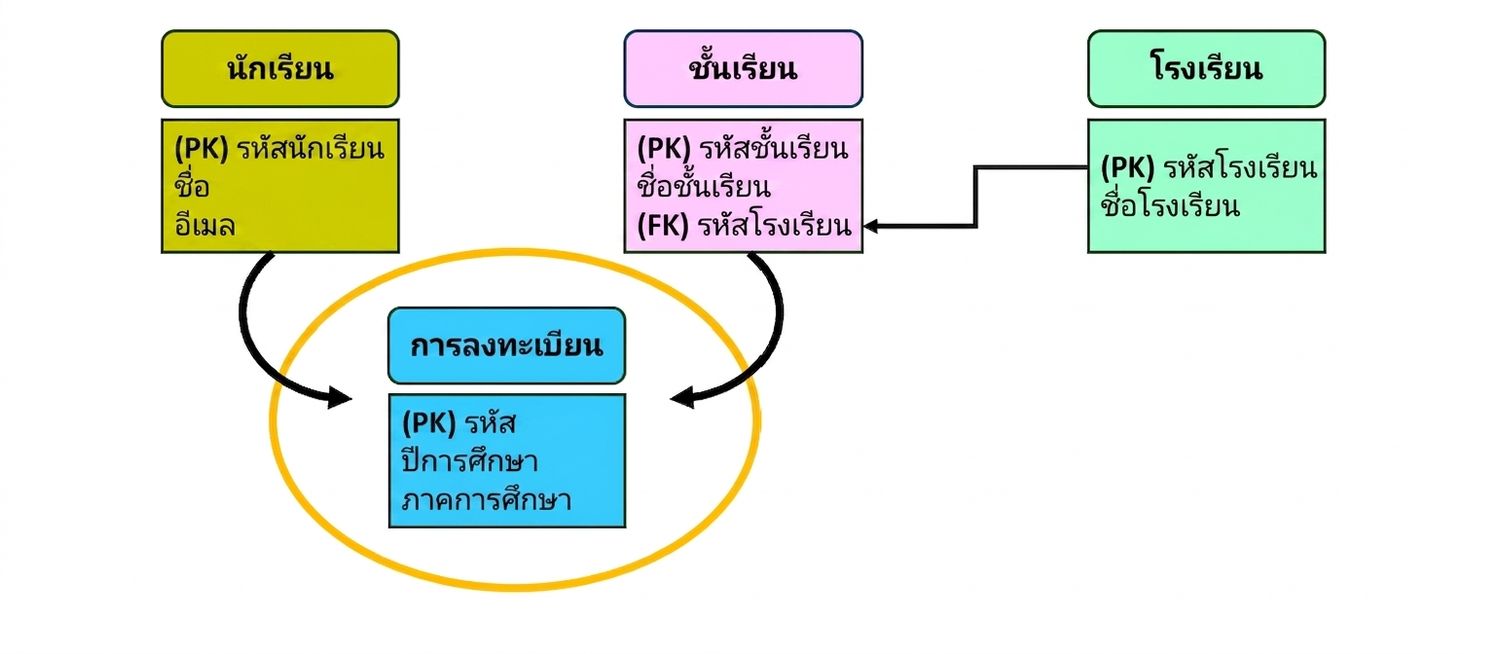

โมเดลธีมวิทยาลัย Entity ใหม่ enrollments

การสร้างโมเดล ER

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

การสร้างโมเดล ER

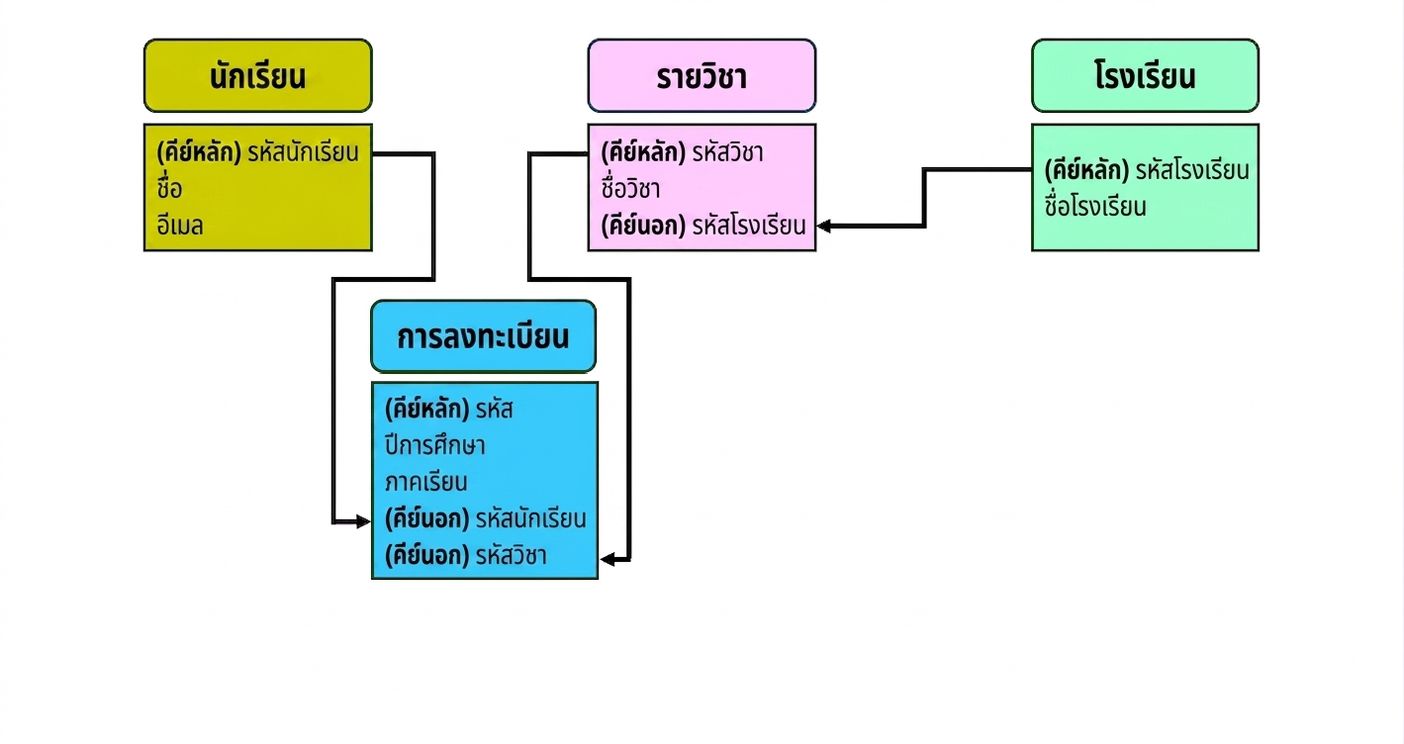

โมเดล ER สมบูรณ์ของวิทยาลัย

การดึงข้อมูลจากโมเดล ER

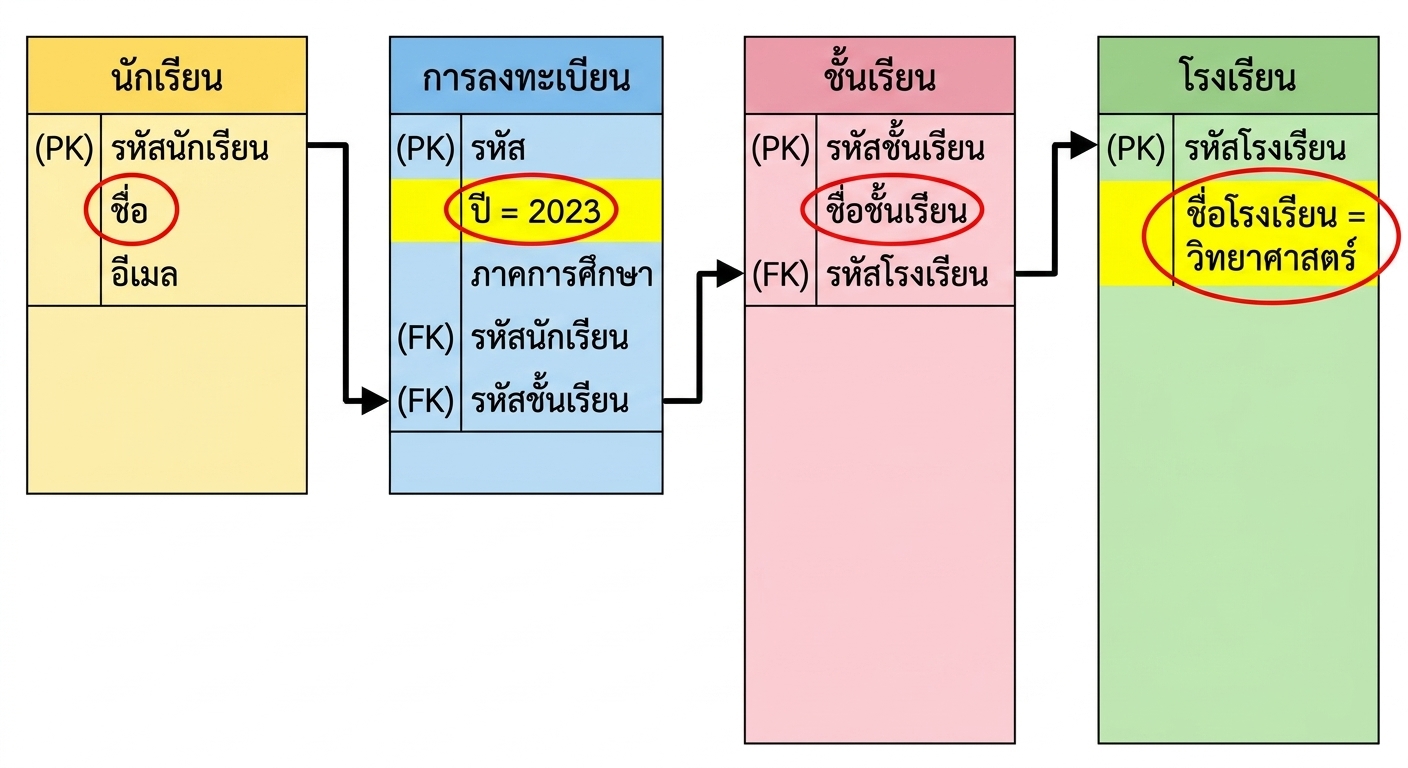

คิวรีโมเดล ER เพื่อดึงชื่อนักเรียนและคลาสที่ลงทะเบียนในปี 2023 ของคณะวิทยาศาสตร์

การดึงข้อมูลจากโมเดล ER

SELECT students.name
FROM students;

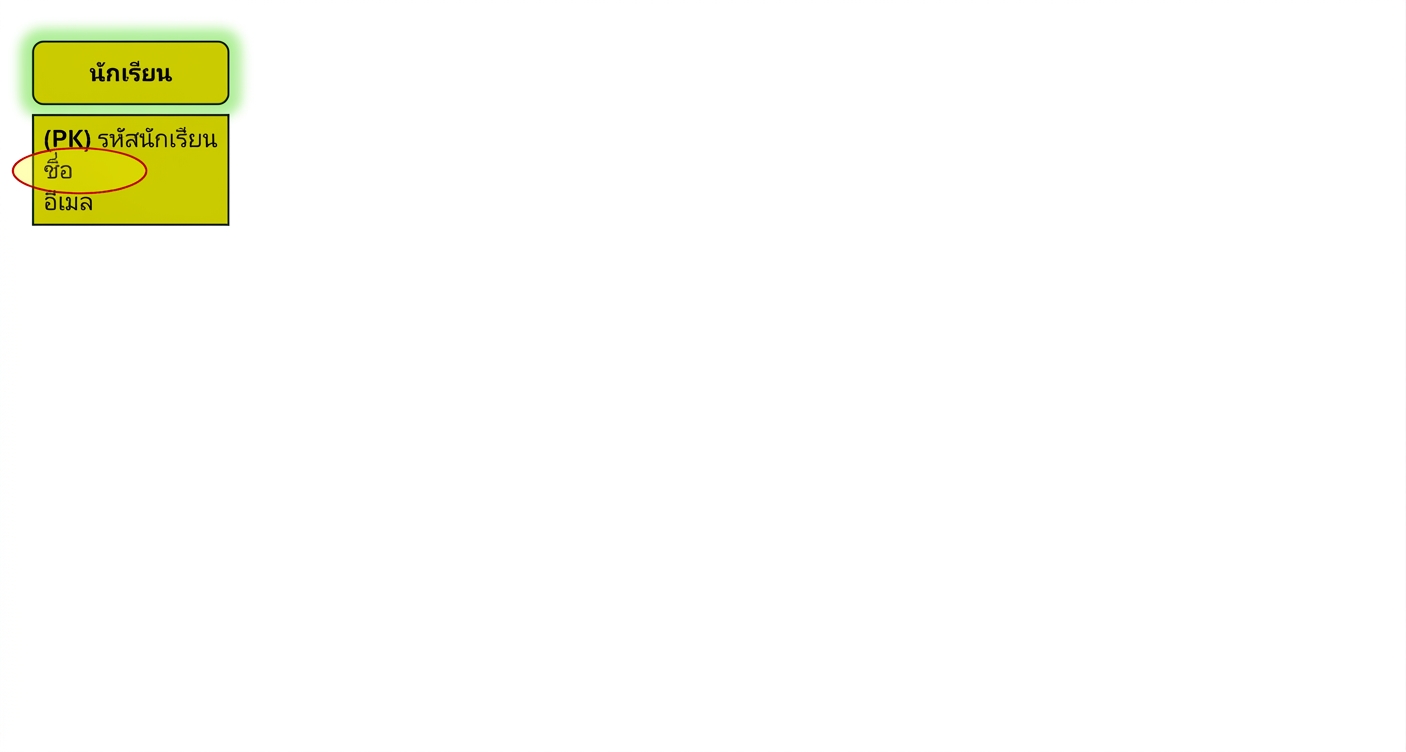

คิวรีโมเดล ER เพื่อดึงชื่อนักเรียน

การดึงข้อมูลจากโมเดล ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

คิวรีโมเดล ER เพื่อดึงข้อมูลนักเรียนและ Enrollment

การดึงข้อมูลจากโมเดล ER

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

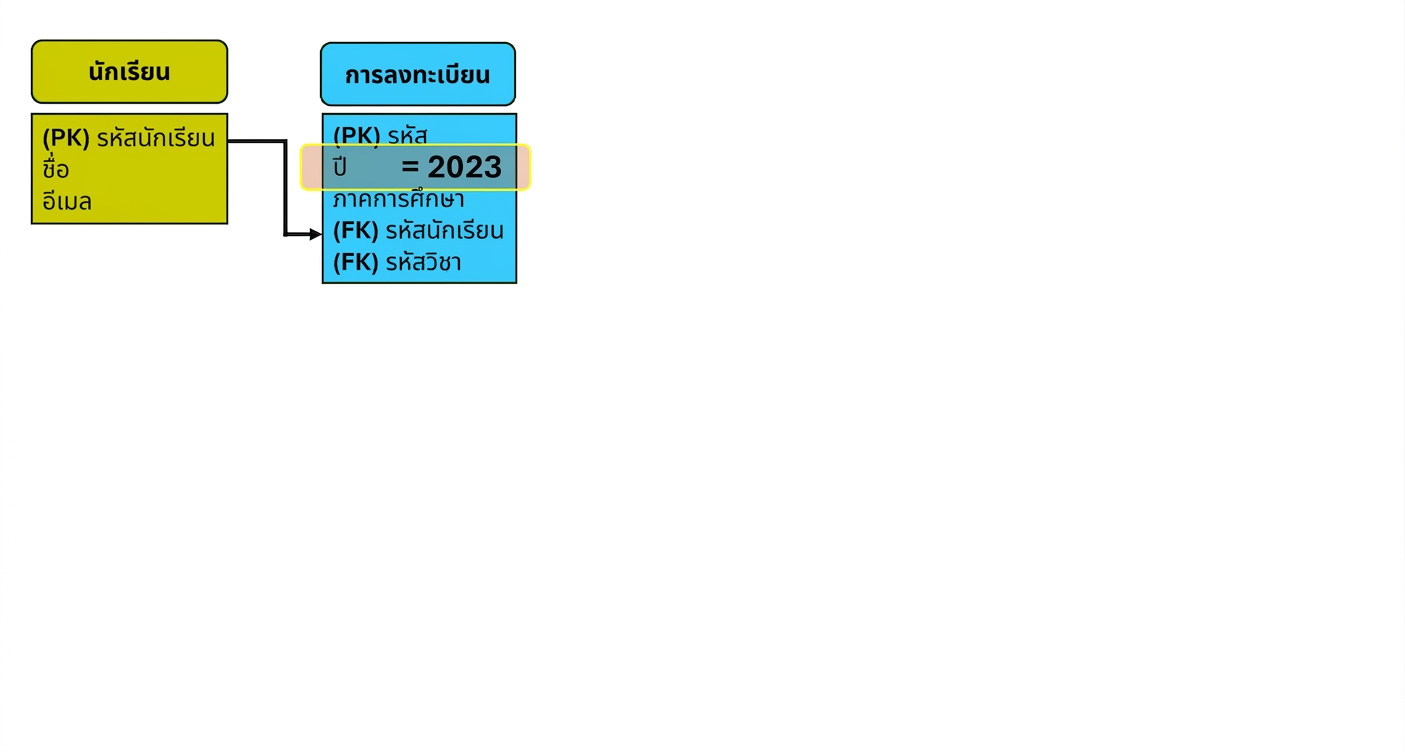

คิวรีโมเดล ER สำหรับ Enrollment ปี 2023

การดึงข้อมูลจากโมเดล ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

คิวรีโมเดล ER เพื่อดึงชื่อคลาส

การดึงข้อมูลจากโมเดล ER

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

การดึงข้อมูลจากโมเดล ER

JOIN ON: คำสั่ง SQL สำหรับรวมแถวจากหลายตาราง โดยอิงจากคอลัมน์ที่เกี่ยวข้องกันตามเงื่อนไข ON

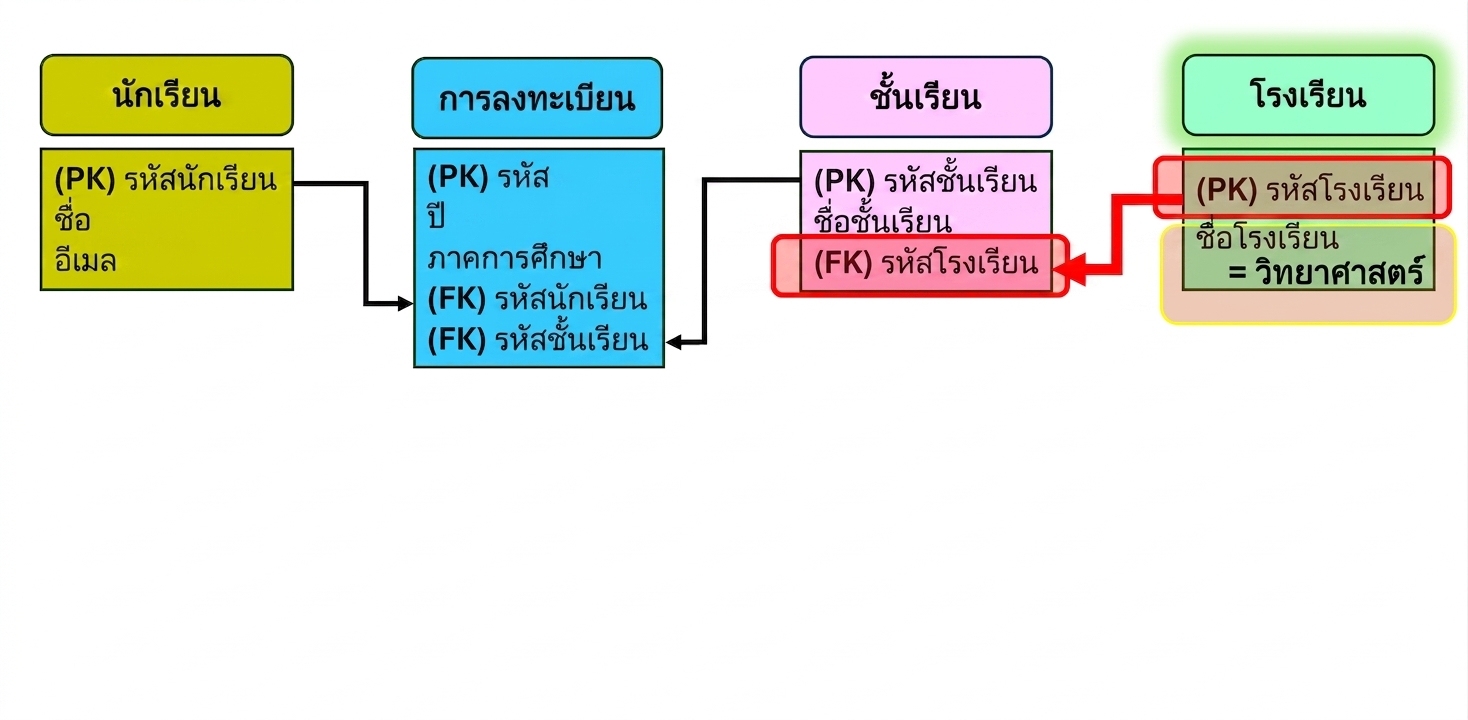

คิวรีโมเดล ER สำหรับคณะวิทยาศาสตร์

สรุปคำศัพท์และฟังก์ชัน

โมเดล Entity-Relationship (ER): จัดโครงสร้างข้อมูลที่ผ่านการ Normalize โดยใช้ Entity และ Relationship
SELECT FROM: คำสั่ง SQL สำหรับดึงคอลัมน์จากตาราง
JOIN ON: คำสั่ง SQL สำหรับรวมแถวจากหลายตาราง โดยอิงจากคอลัมน์ที่เกี่ยวข้องกันตามเงื่อนไข ON
WHERE: คำสั่ง SQL สำหรับกรองข้อมูลตามเงื่อนไขที่กำหนด
AND: ตัวดำเนินการเชิงตรรกะที่ใช้ร่วมกับ WHERE เพื่อรวมหลายเงื่อนไข

-- Querying data from merged entities filtered by specific conditions
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

มาฝึกกันเถอะ!
