Модель «сутність–зв'язок»

Вступ до моделювання даних у Snowflake

Nuno Rocha

Director of Engineering

Вступ до моделювання «сутність–зв'язок»

Модель «сутність–зв'язок» (ER): структурує нормалізовані дані за допомогою сутностей, атрибутів і зв'язків

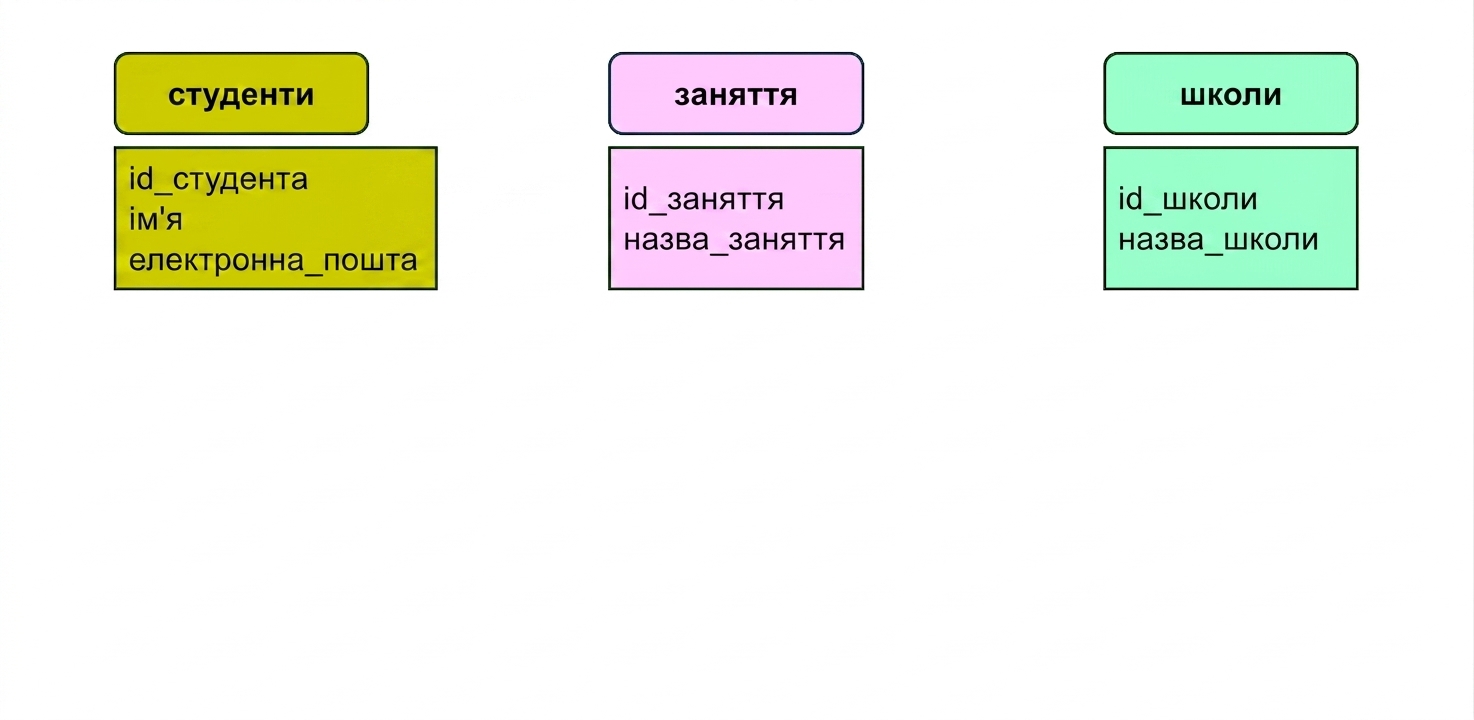

Сутності для моделювання в темі коледжу

Приклад моделі «сутність–зв'язок»

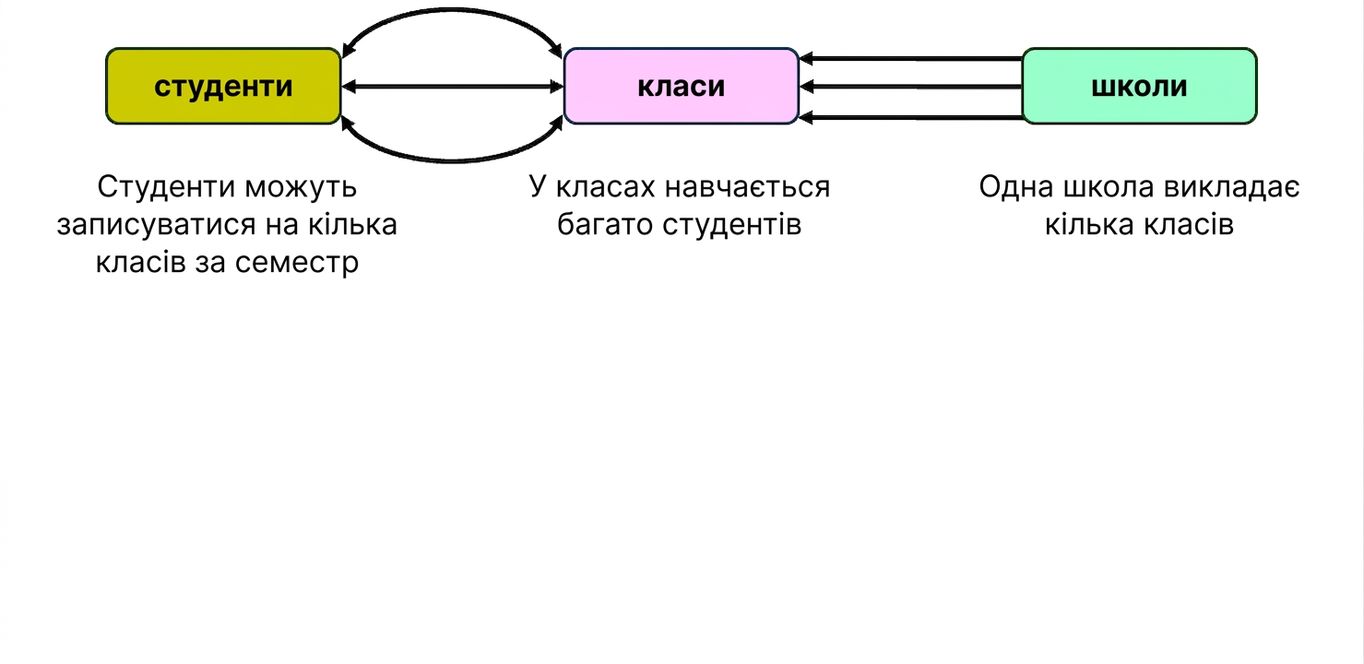

Взаємодія сутностей у темі коледжу

Чому обрати модель ER

Чіткість
- Спрощує бізнес-зв'язки, відображаючи реальні взаємодії
Організація
- Розбиває дані на пов'язані сутності, полегшуючи керування інформацією
Гнучкість
- Легко масштабувати й змінювати з часом

Побудова моделі ER

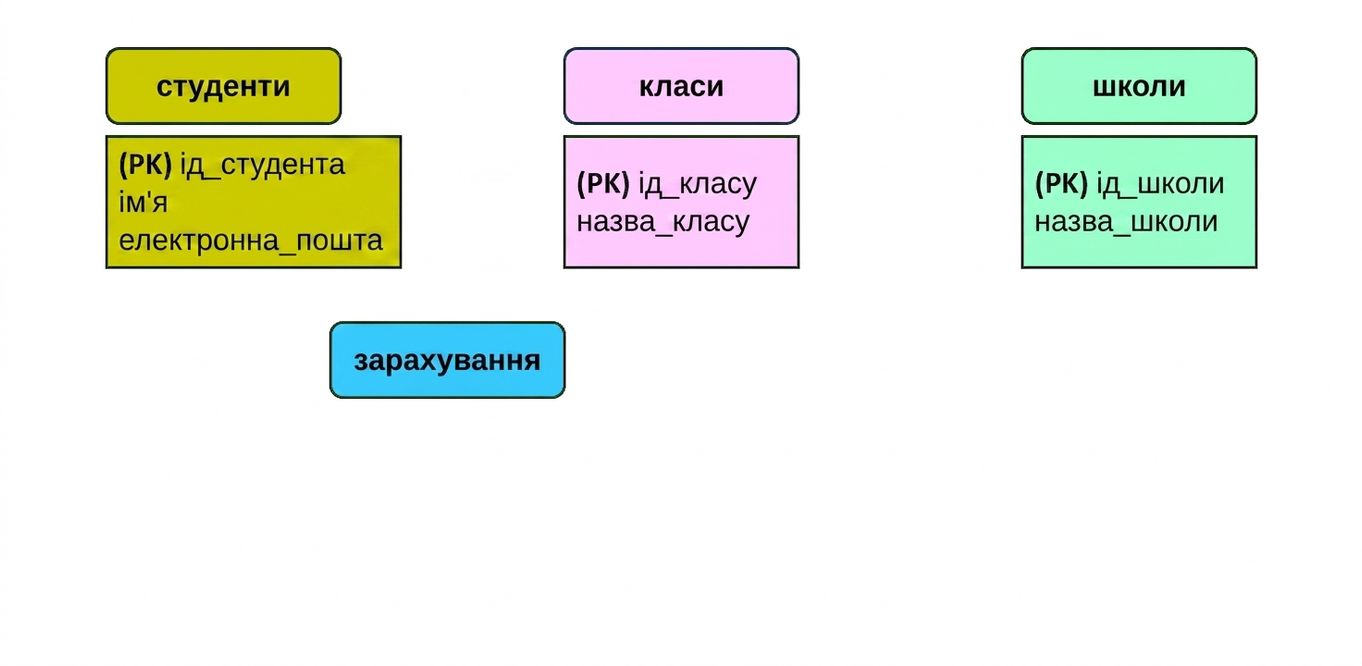

Модель теми коледжу плюс зарахування

Побудова моделі ER

Додайте зв'язок між наявними сутностями:

ALTER TABLE classes
ADD FOREIGN KEY (school_id) REFERENCES schools(school_id);

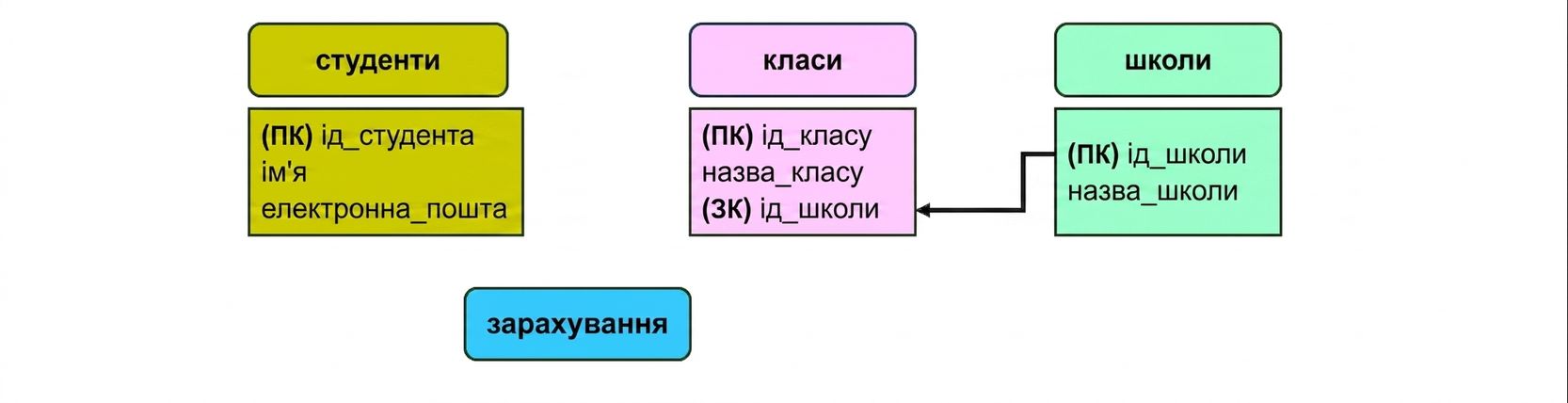

Модель теми коледжу, зв'язок сутностей classes і schools

Побудова моделі ER

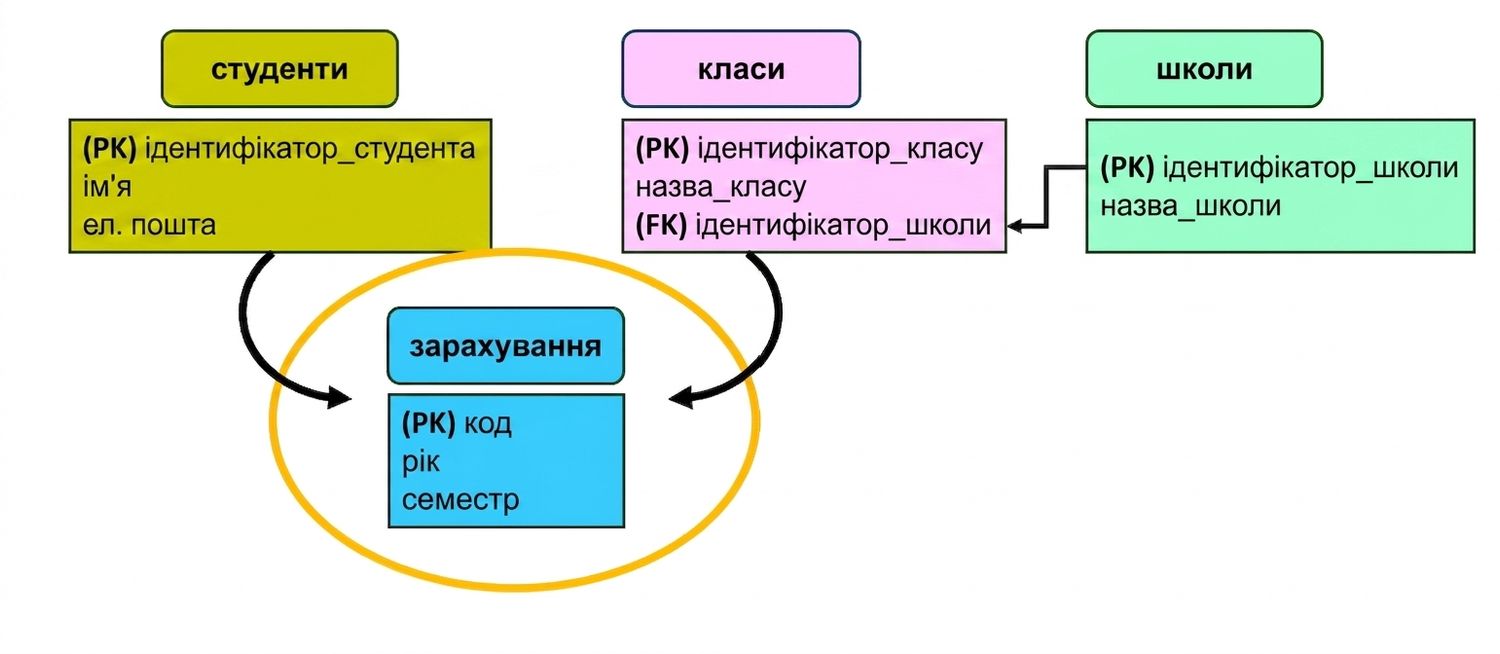

Модель теми коледжу, нова сутність enrollments

Побудова моделі ER

CREATE OR REPLACE TABLE enrollments (
      -- Create a new entity with a unique identifier
      enrollment_id NUMBER(10,0) PRIMARY KEY

      -- Add the entity's attributes
      year NUMBER(4,0),
      semester VARCHAR(255)

      -- Add relationships to other entities
      FOREIGN KEY (student_id) REFERENCES students(student_id),
      FOREIGN KEY (class_id) REFERENCES classes(class_id)

);

Побудова моделі ER

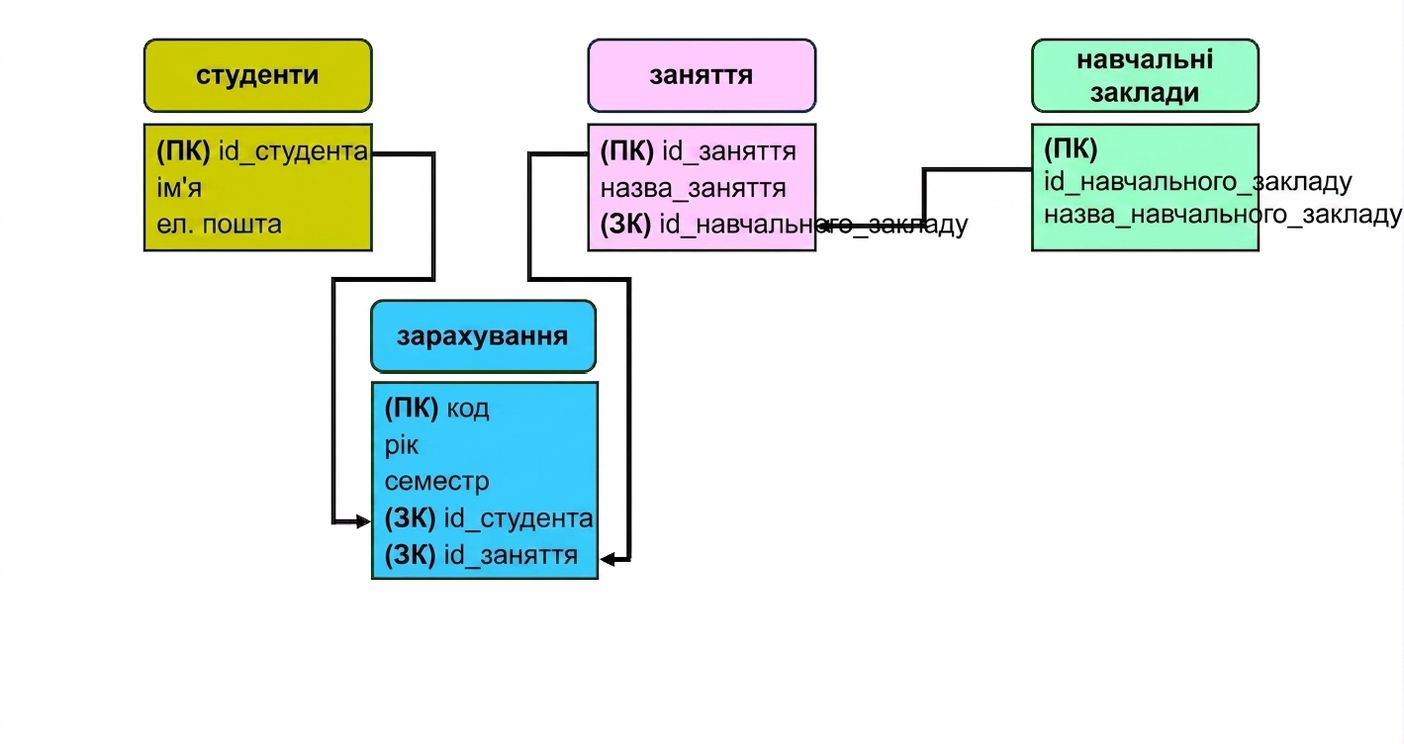

Фінальна ER-модель коледжу

Отримання даних з ER-моделі

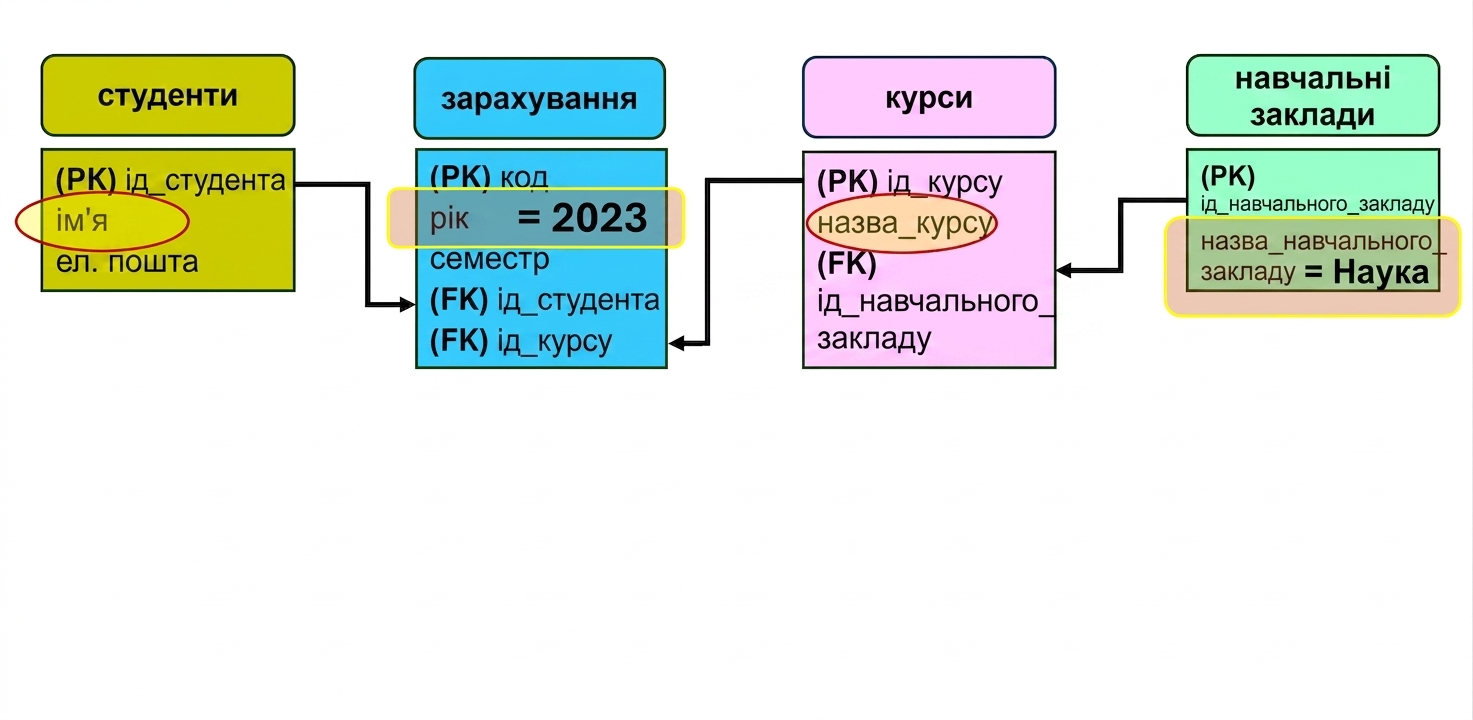

Запит до ER-моделі для імен студентів і курсів, на які записались у 2023 році в школі Science

Отримання даних з ER-моделі

SELECT students.name
FROM students;

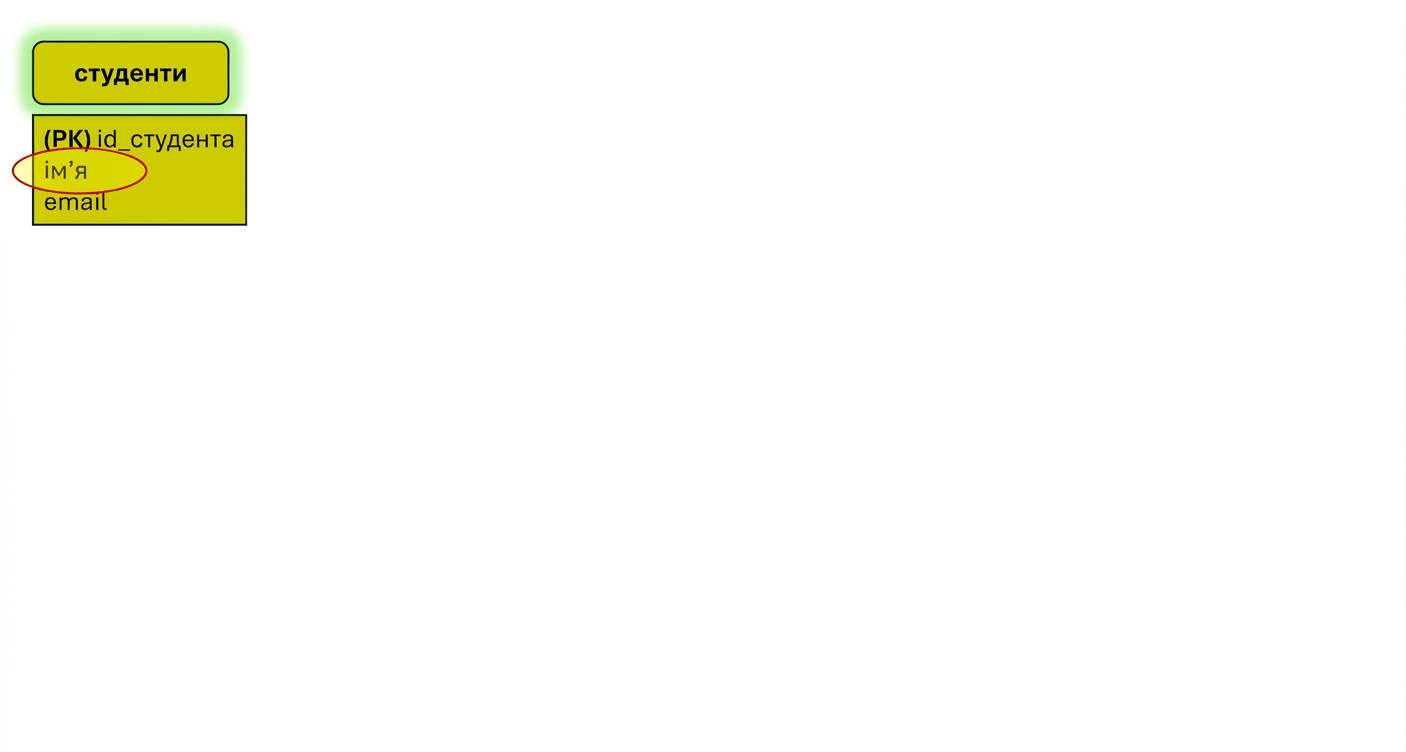

Запит до ER-моделі для імен студентів

Отримання даних з ER-моделі

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id;

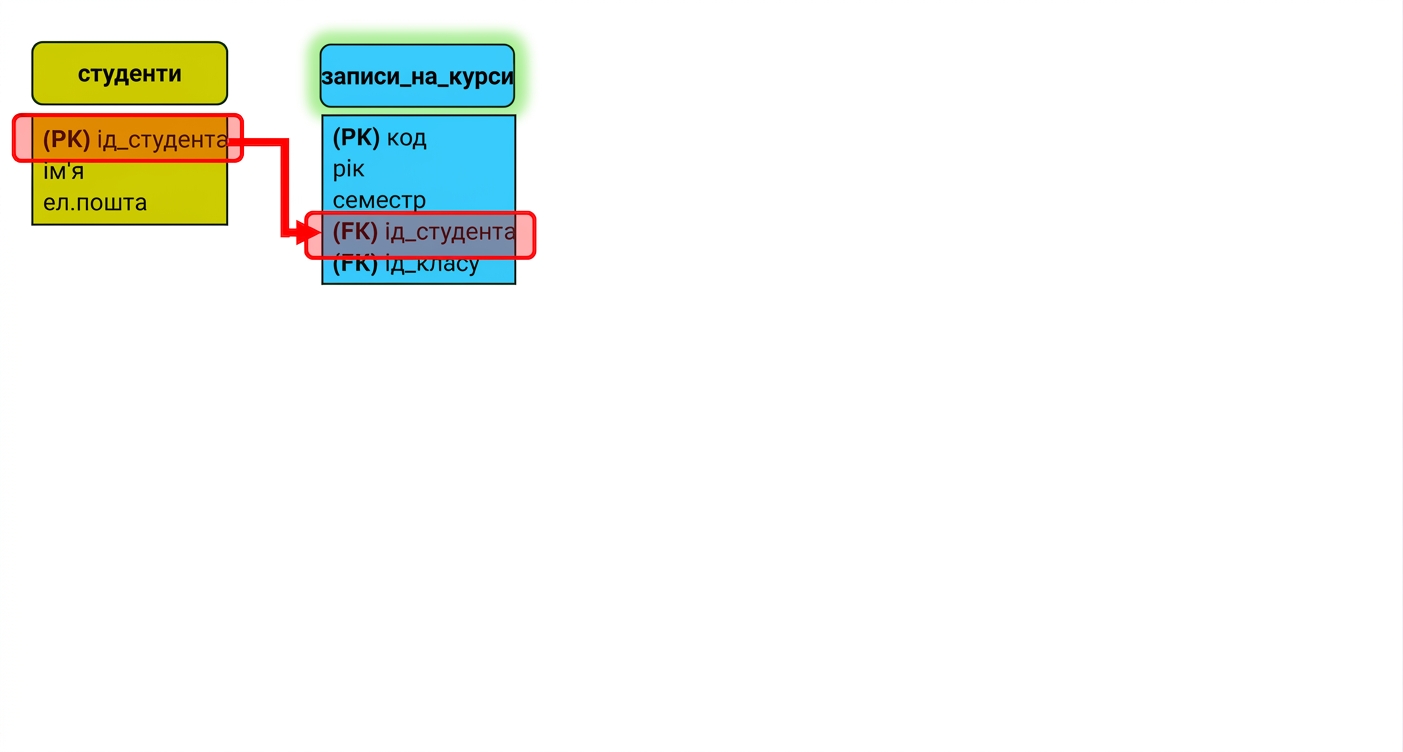

Запит до ER-моделі: студенти та зарахування

Отримання даних з ER-моделі

SELECT students.name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
WHERE enrollments.year = '2023';

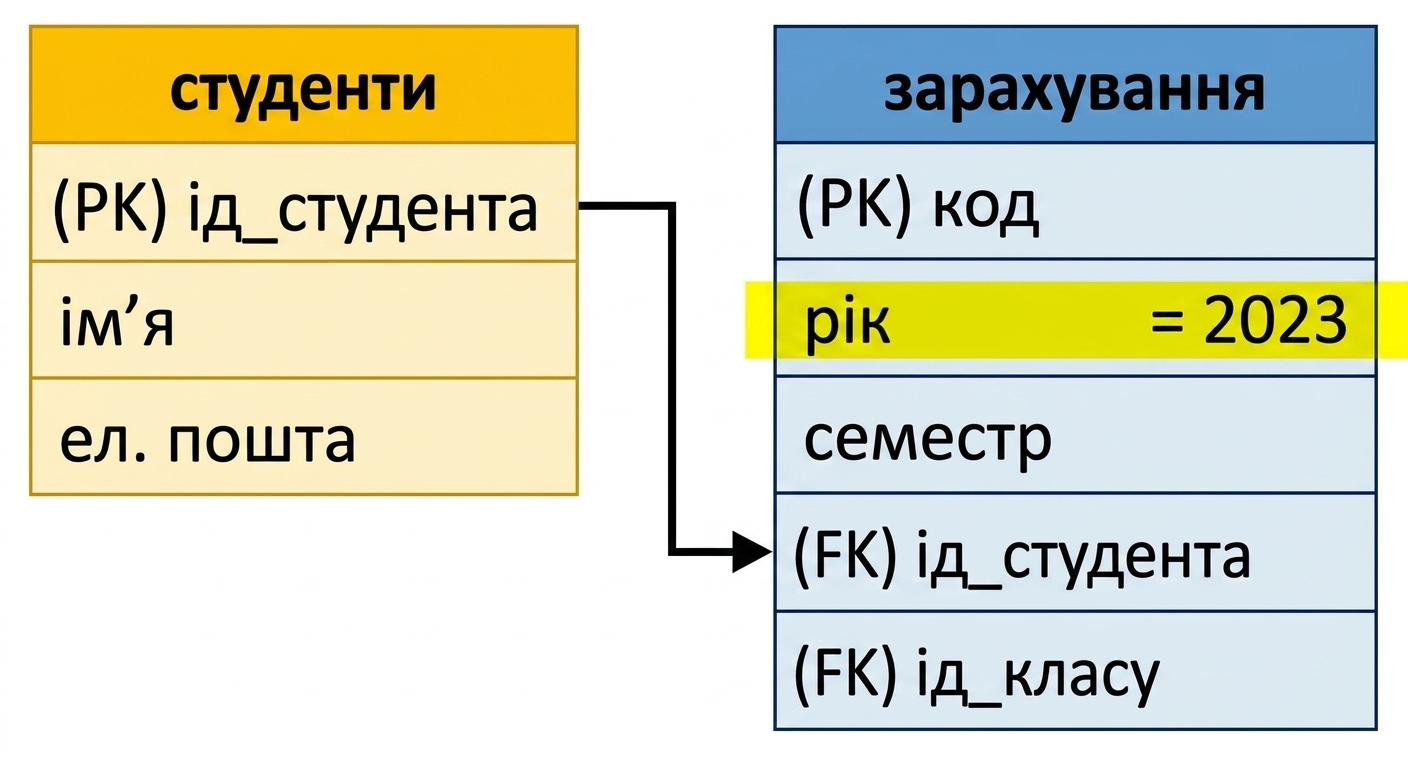

Запит до ER-моделі для зарахувань 2023 року

Отримання даних з ER-моделі

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
WHERE enrollments.year = '2023';

Запит до ER-моделі для назв курсів

Отримання даних з ER-моделі

SELECT students.name,
    classes.class_name
FROM students
    JOIN enrollments
    ON students.student_id = enrollments.student_id
    JOIN classes
    ON enrollments.class_id = classes.class_id
    JOIN schools
    ON classes.department_id = schools.school_id
WHERE enrollments.year = '2023'
    AND schools.school_name = 'Science';

Отримання даних з ER-моделі

JOIN ON: SQL-оператор для об'єднання рядків таблиць на основі пов'язаного стовпця (ON).

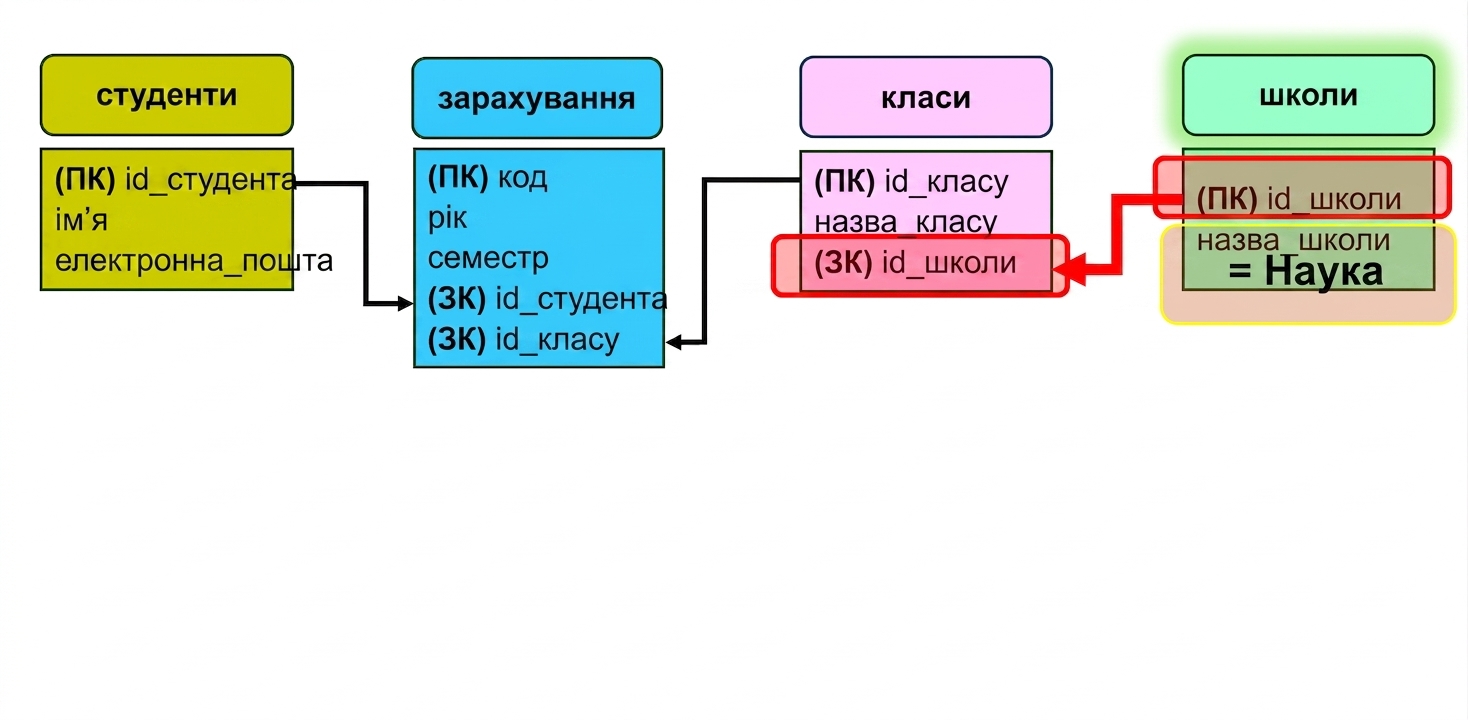

Запит до ER-моделі для школи Science

Терміни та огляд функцій

Модель «сутність–зв'язок» (ER): структурує нормалізовані дані за допомогою сутностей і зв'язків.
SELECT FROM: команда SQL для вибірки стовпців з таблиці.
JOIN ON: SQL-оператор для об'єднання рядків таблиць на основі пов'язаного стовпця.
WHERE: оператор SQL для фільтрації записів за умовою.
AND: логічний оператор у WHERE для поєднання кількох умов.

-- Запит даних із поєднаних сутностей з фільтрами
SELECT column_name
FROM table_name
    JOIN other_table ON table_name.FK = other_table.PK
WHERE column_name  condition  value
    AND column_name  condition  value;

Давайте потренуємось!
