Vue d'ensemble du réseautage Azure

Comprendre l'architecture et les services de Microsoft Azure

Florin Angelescu

Azure Architect

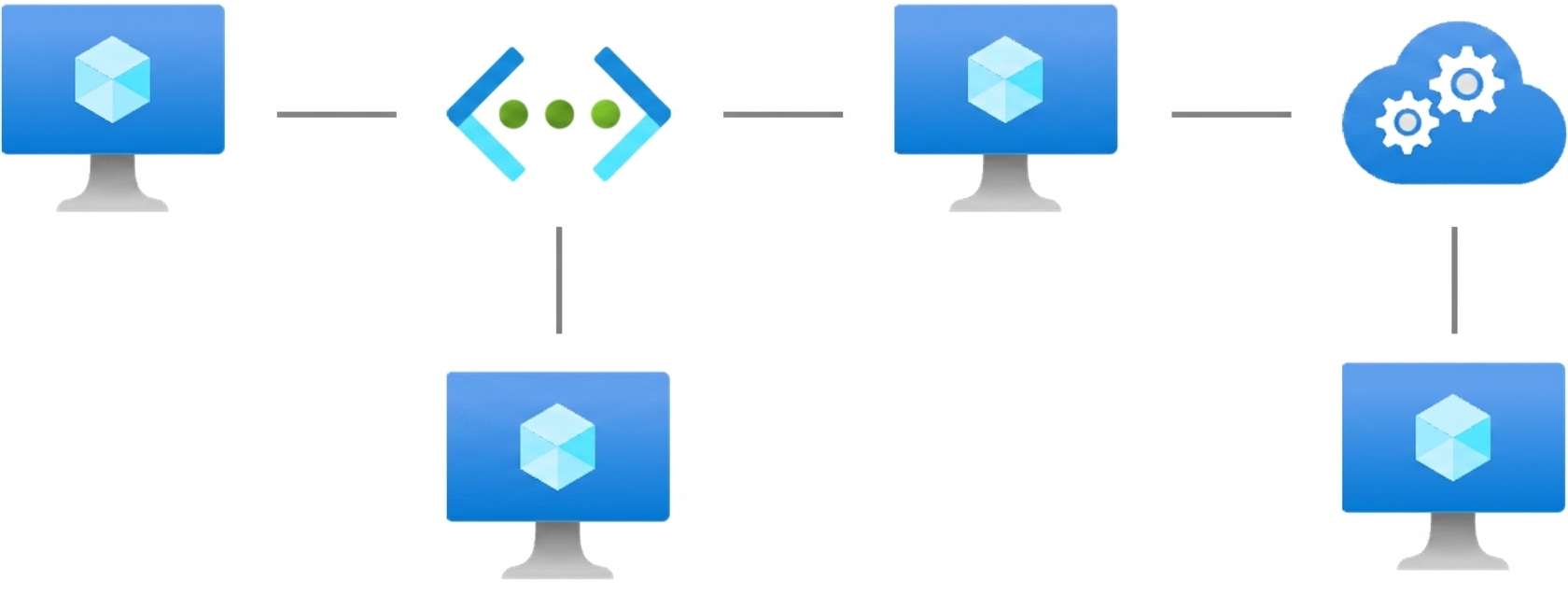

Qu'est-ce que le réseautage ?

Réseautage

  • Relier ordinateurs et appareils
  • Partager données et ressources
  • Favoriser communication et collaboration
  • Inclut matériel et protocoles de communication
Comprendre l'architecture et les services de Microsoft Azure

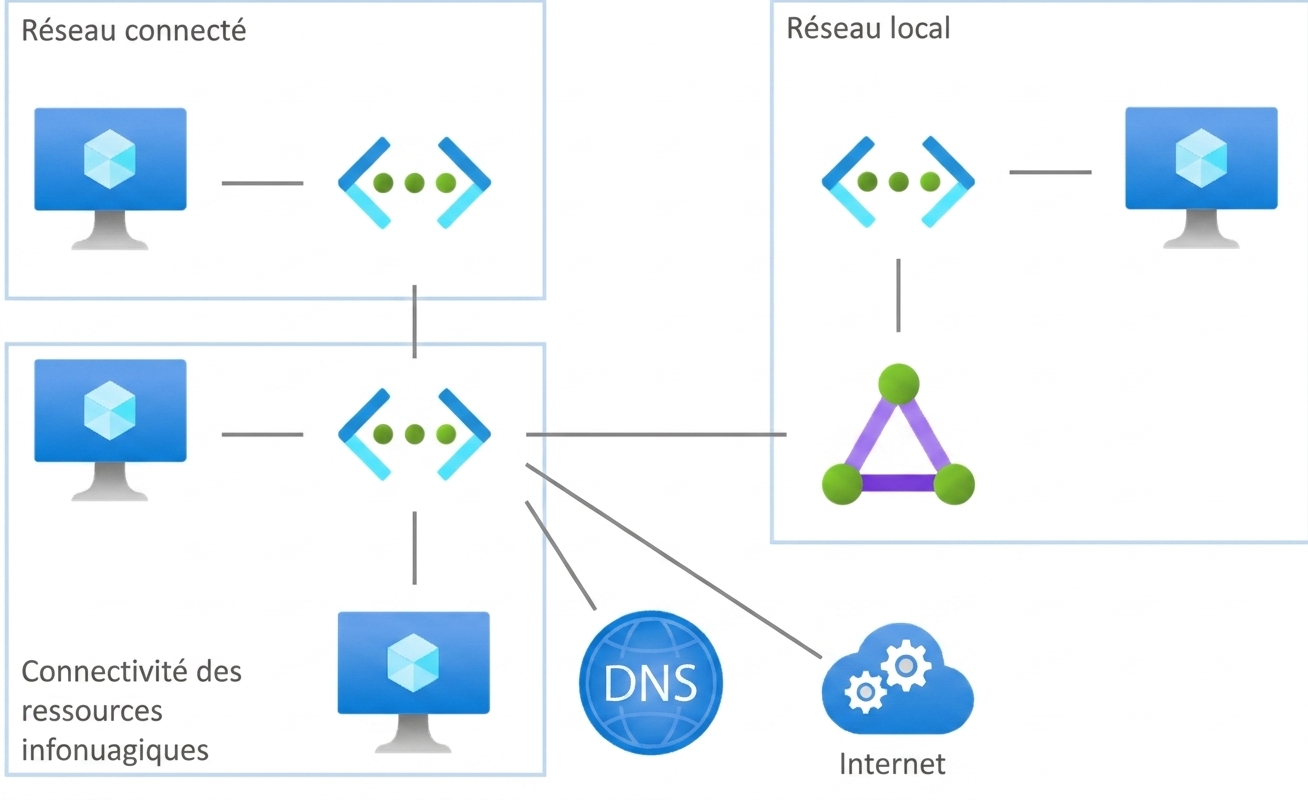

Vue d'ensemble des services réseau Azure

Services réseau Azure

Comprendre l'architecture et les services de Microsoft Azure

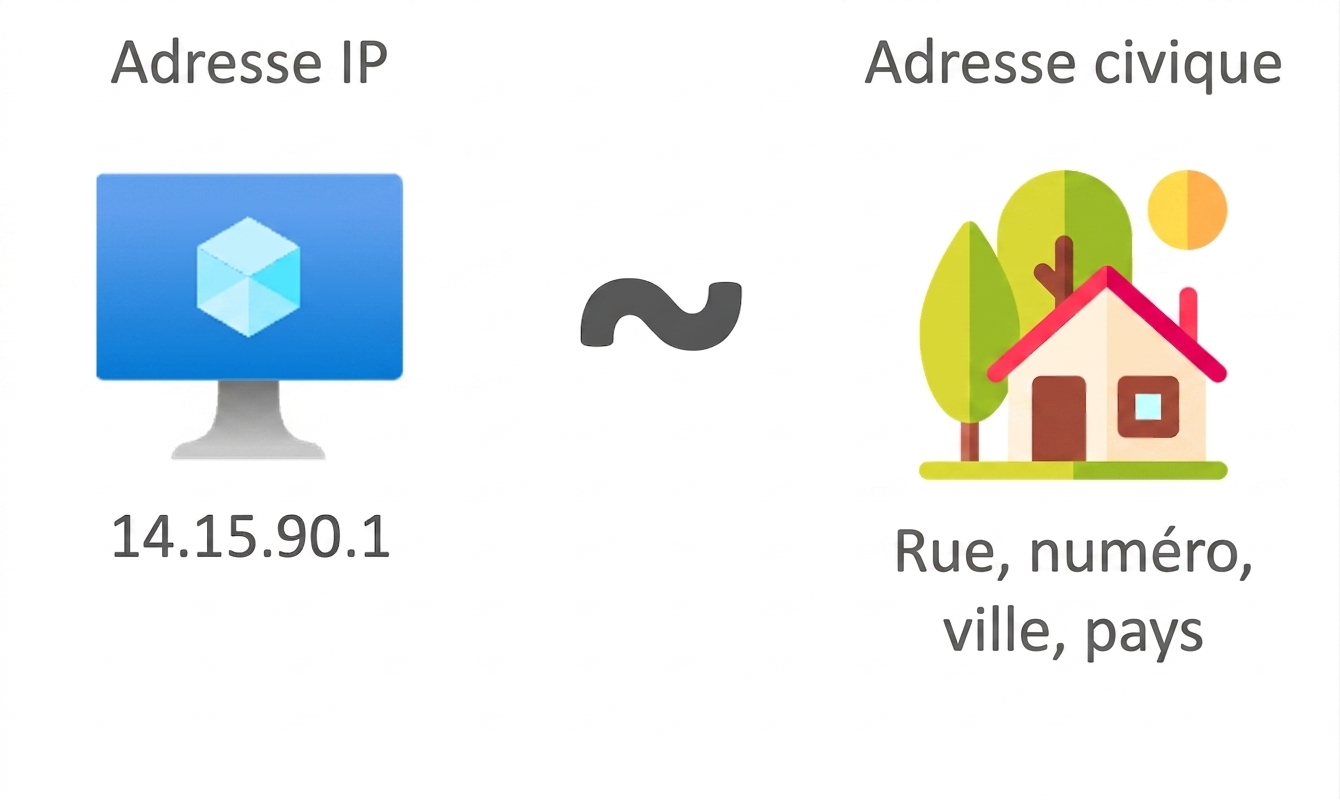

Qu'est-ce qu'une adresse IP ?

Adresse IP

  • Numéro d'identification unique d'un appareil
  • Aide l'information à atteindre le bon appareil
1 En savoir plus sur les adresses IP : https://tinyurl.com/datacamp-ipaddressing
Comprendre l'architecture et les services de Microsoft Azure

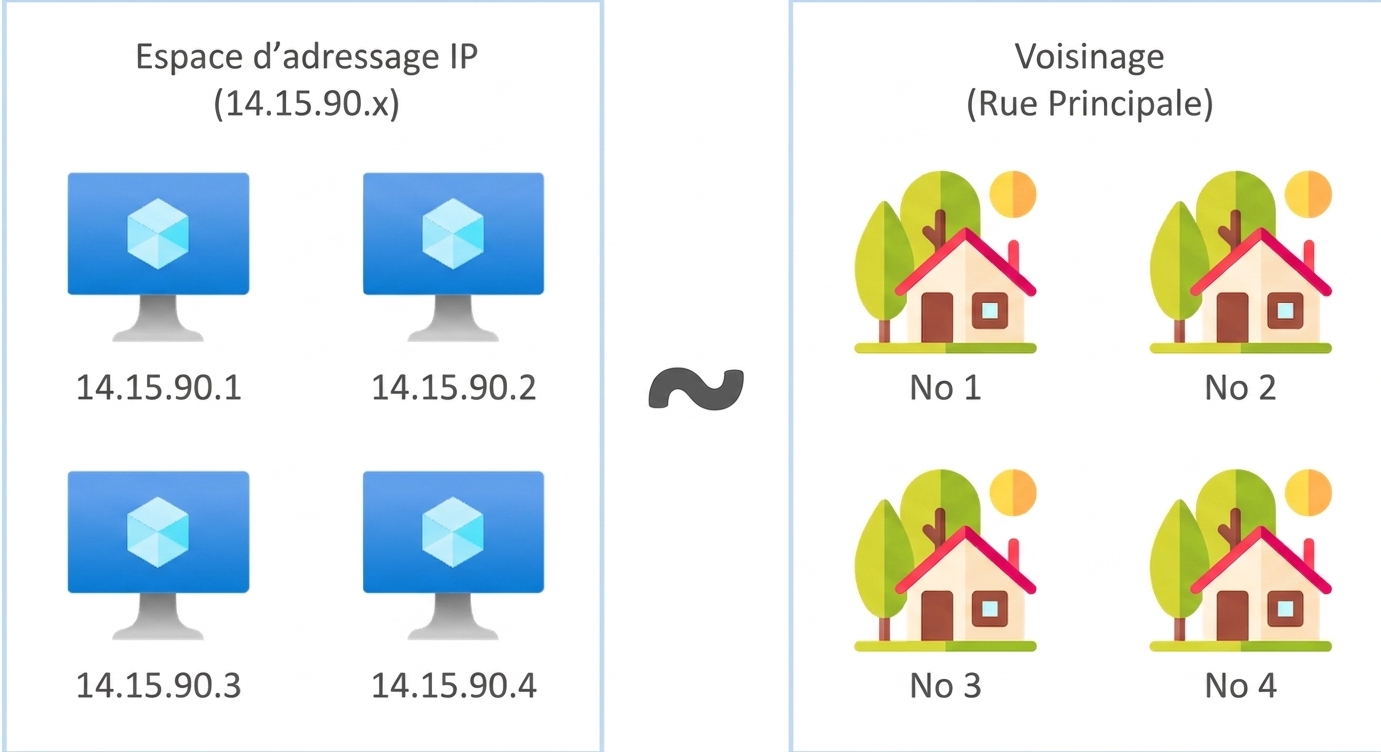

Qu'est-ce qu'un espace d'adresses IP ?

Espace d'adressage IP

  • « Quartier » où se trouvent les appareils
  • Partagent une partie commune de l'adresse (14.15.90.x)
  • Ont une portion unique qui les distingue
1 En savoir plus sur les adresses IP : https://tinyurl.com/datacamp-ipaddressing
Comprendre l'architecture et les services de Microsoft Azure

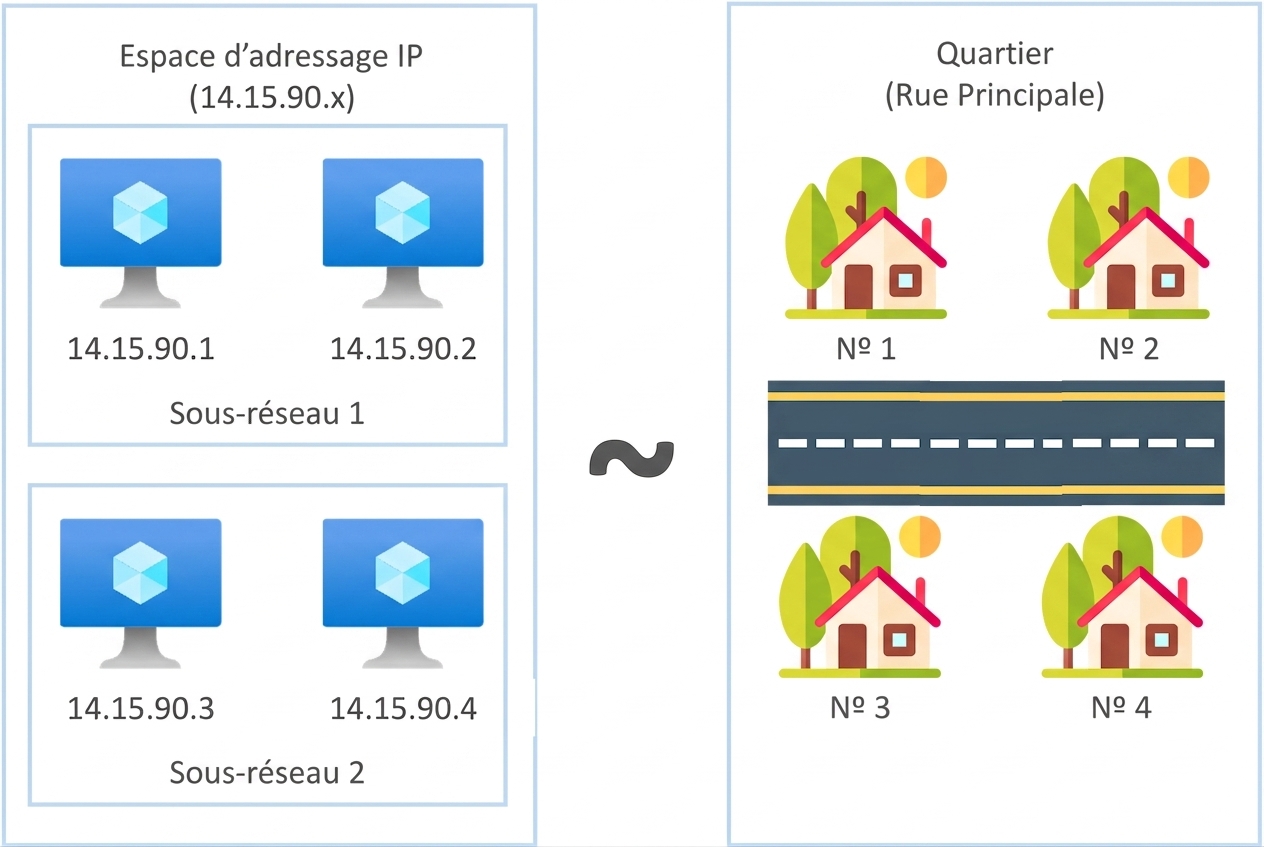

Sous-réseaux

Sous-réseaux

Comprendre l'architecture et les services de Microsoft Azure

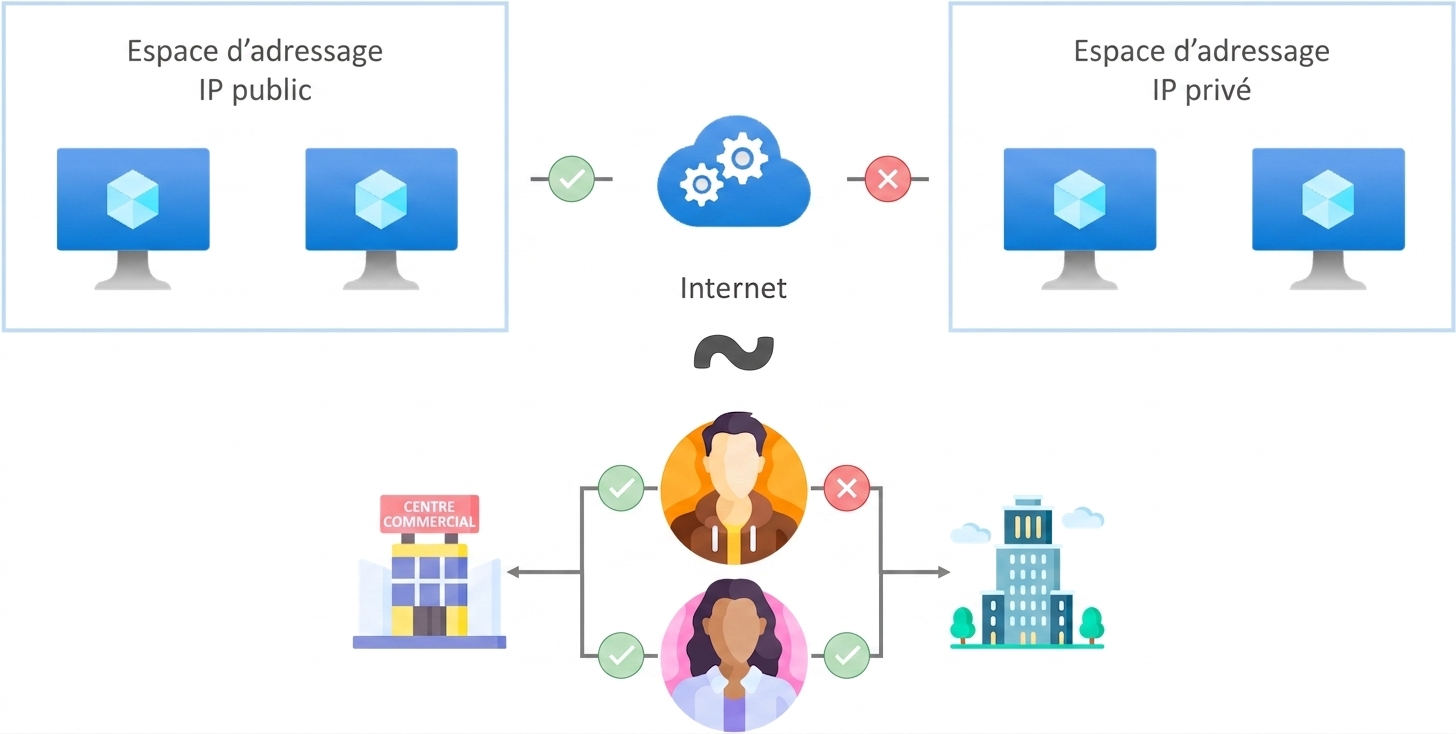

Public vs privé

Public vs privé

  • Les adresses IP peuvent être publiques ou privées
  • Les adresses IP publiques sont accessibles depuis Internet
  • Les adresses IP privées relient seulement les appareils du même espace d'adresses
Comprendre l'architecture et les services de Microsoft Azure

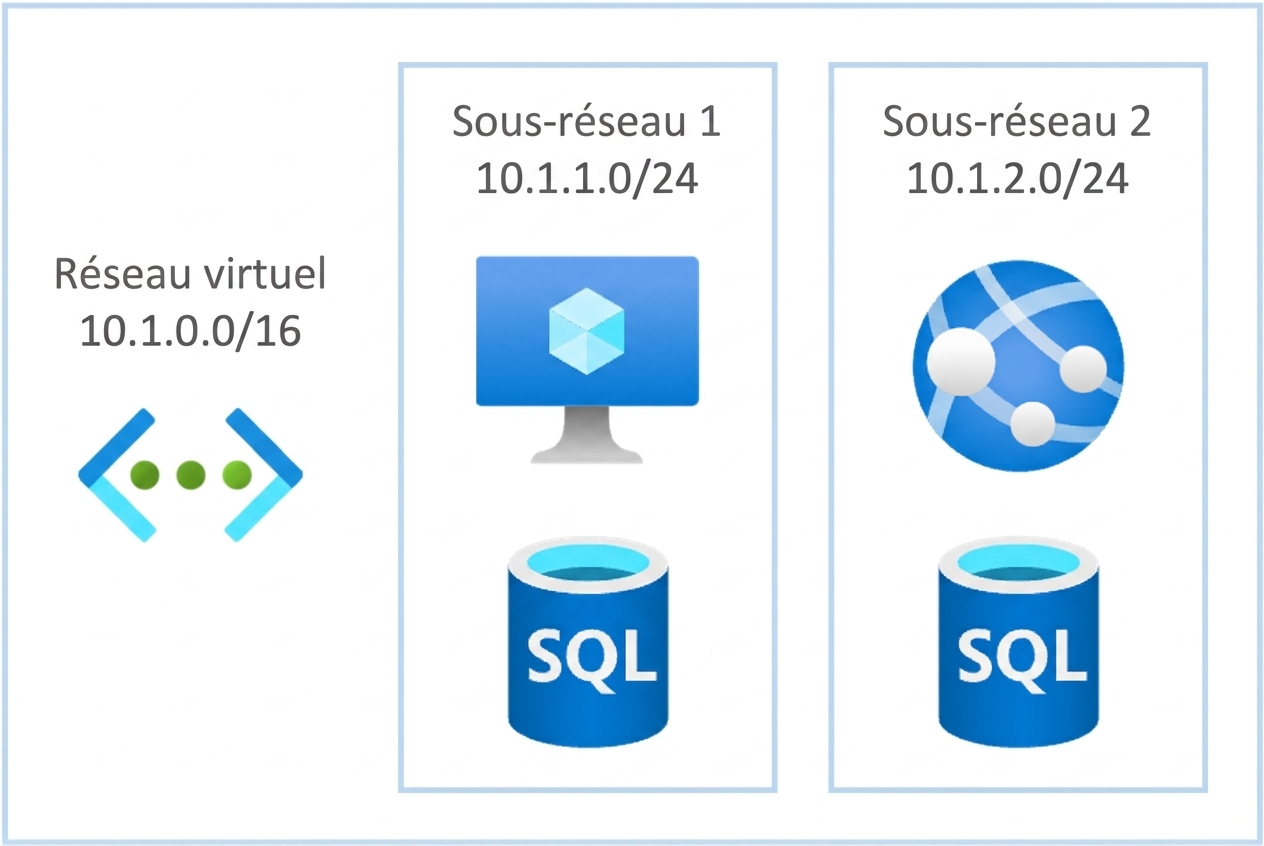

Connectivité des ressources infonuagiques

Connectivité des ressources infonuagiques

Réseau virtuel Azure (VNET)

  • Permet la communication entre ressources infonuagiques
  • Connexions conceptuelles, non physiques
  • Espace IP privé divisé en sous-réseaux
  • Ressources connectées directement aux sous-réseaux
Comprendre l'architecture et les services de Microsoft Azure

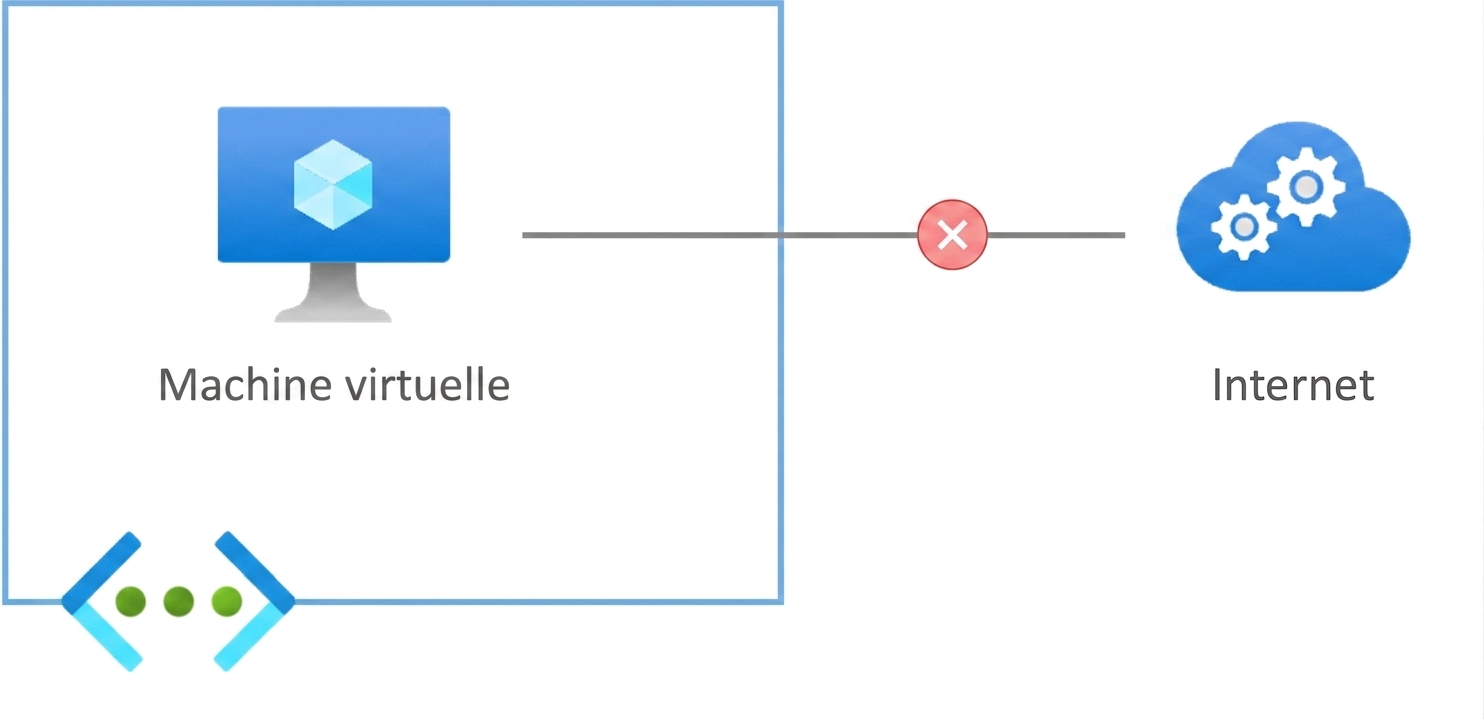

Points de terminaison privés

Points de terminaison privés

  • Les VNET utilisent des adresses IP privées (points de terminaison)
  • Les ressources d'un VNET peuvent communiquer entre elles
  • Les ressources d'un VNET ne sont pas joignables depuis Internet
Comprendre l'architecture et les services de Microsoft Azure

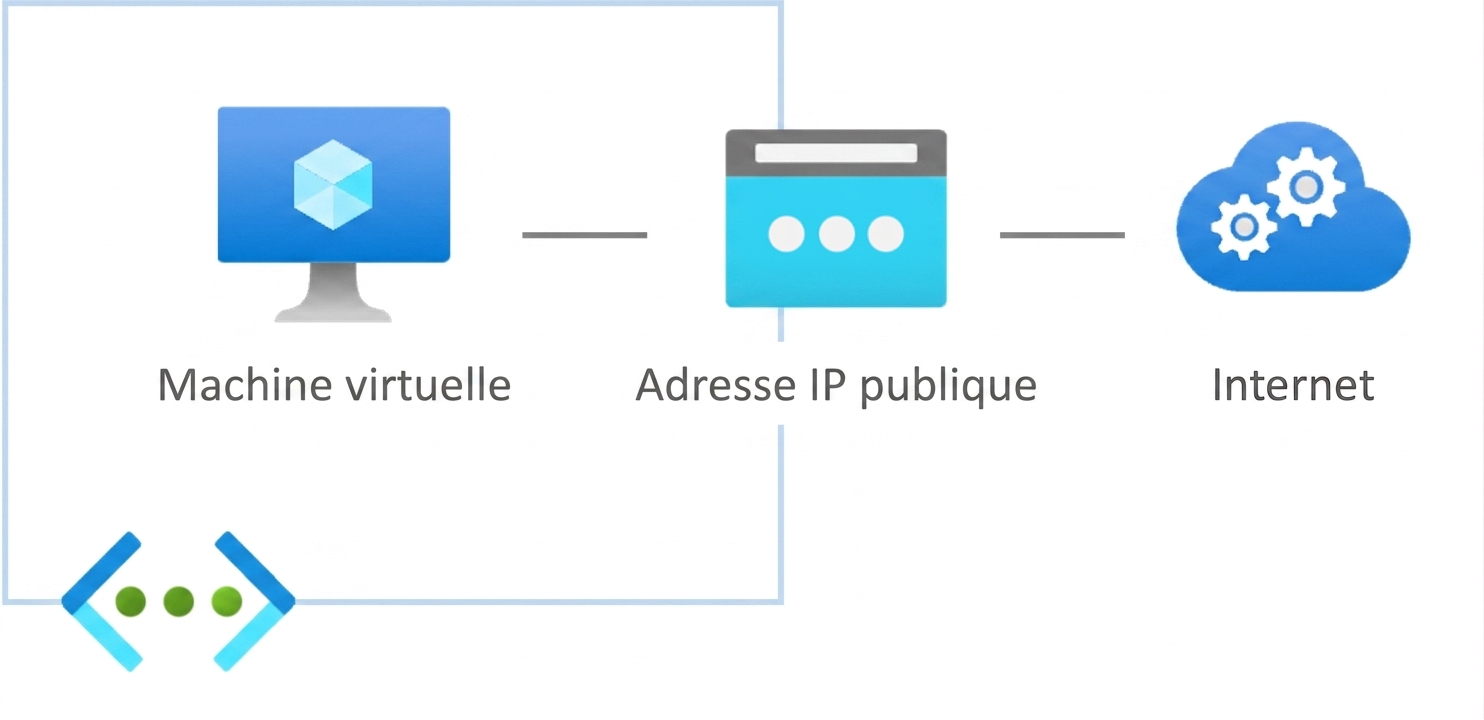

Points de terminaison publics - IP publique

Points de terminaison publics

  • Pour accéder à Internet, les ressources doivent avoir un point de terminaison public
  • Une solution : attribuer des adresses IP publiques aux ressources
Comprendre l'architecture et les services de Microsoft Azure

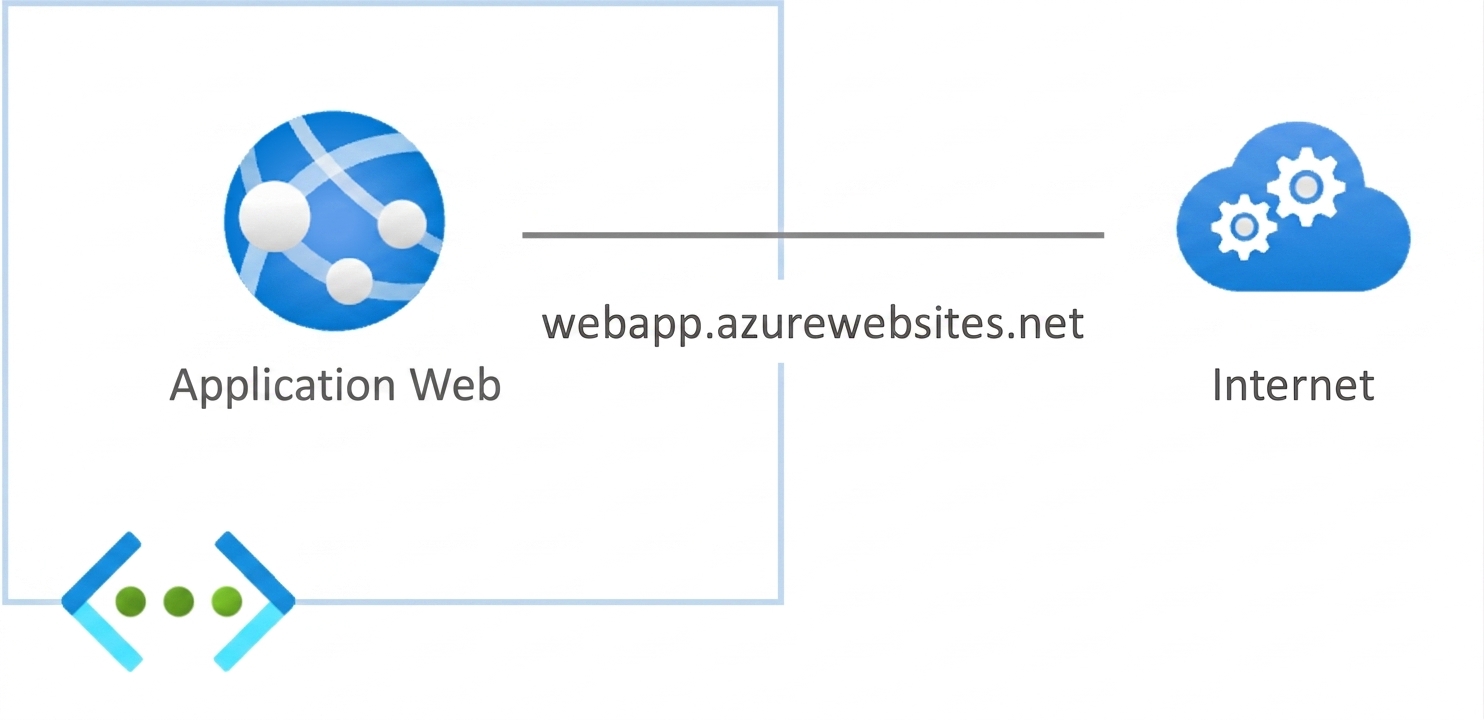

Points de terminaison publics - URL fournie par Azure

Points de terminaison publics

  • Certains types de ressources n'exigent pas d'IP publique
  • Azure fournit une URL pour permettre la connectivité Internet
Comprendre l'architecture et les services de Microsoft Azure

Résumé des VNET

Résumé des VNET

  • Possèdent un espace IP privé
  • Espace divisible en sous-réseaux
  • Ressources connectées aux sous-réseaux
  • Échangent des données via des points de terminaison privés
  • Utilisent des points de terminaison publics pour Internet
Comprendre l'architecture et les services de Microsoft Azure

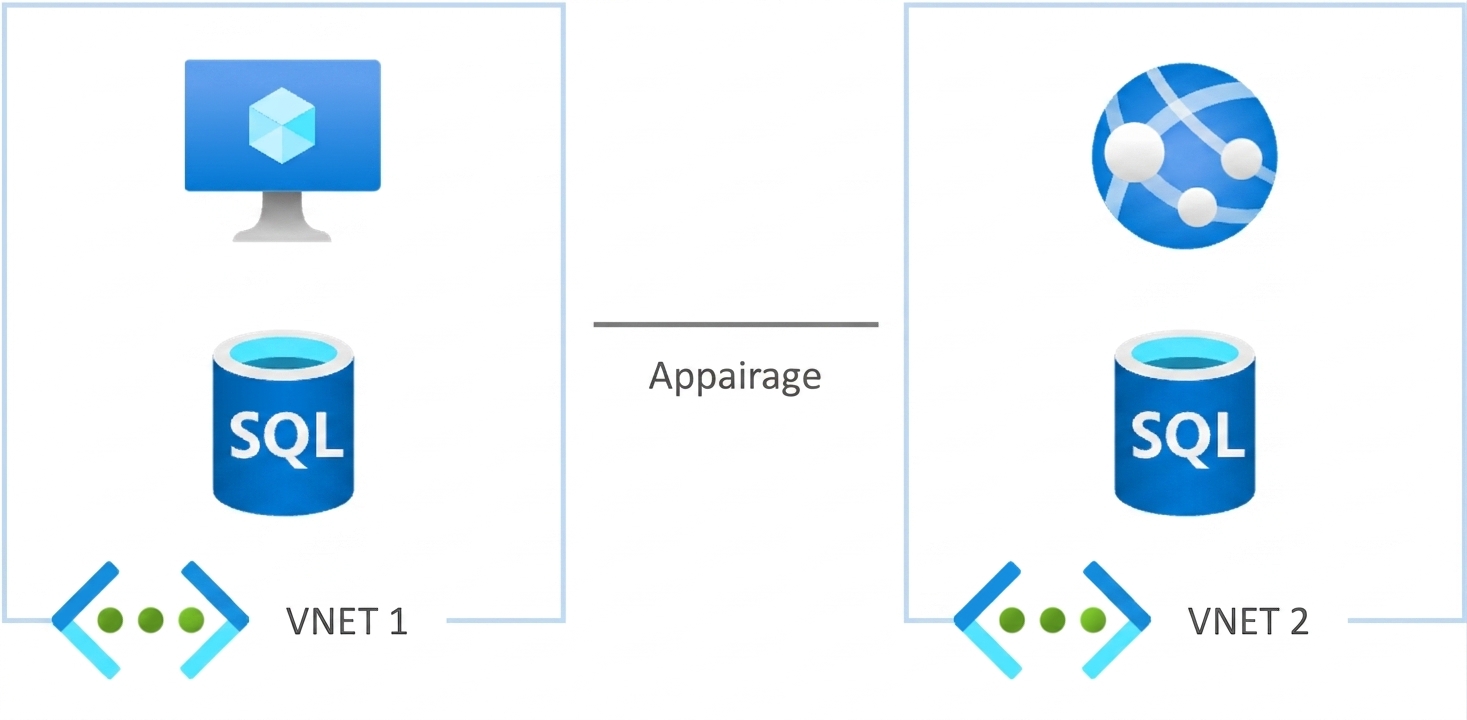

Interconnecter des réseaux virtuels

Interconnexion de réseaux virtuels

  • L'appairage réseau permet la communication entre VNET
  • Évite Internet public
  • Utilise le réseau de Microsoft
  • Trafic privé
Comprendre l'architecture et les services de Microsoft Azure

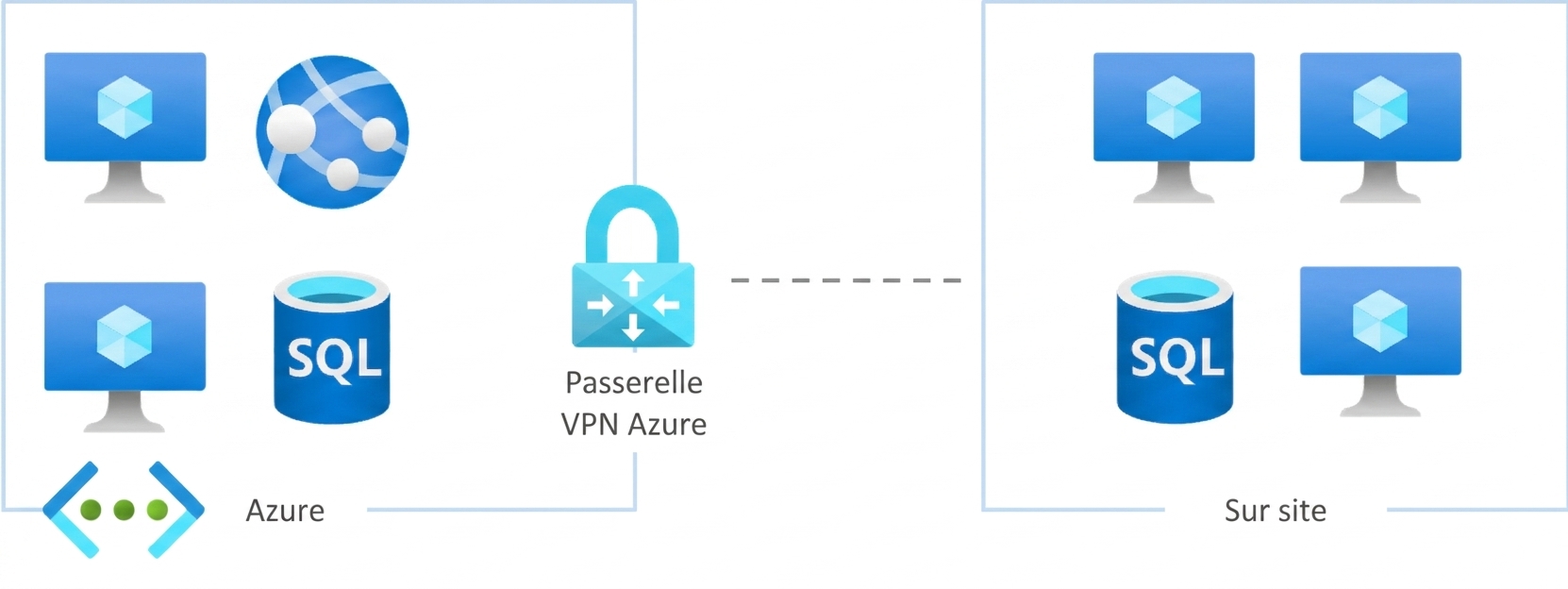

Connectivité sur site

Connectivité sur site

  • Connectivité entre l'environnement local et le nuage
  • Au moyen d'Azure VPN Gateway
  • Donne accès aux réseaux et ressources Azure
  • Données chiffrées et sécurisées
Comprendre l'architecture et les services de Microsoft Azure

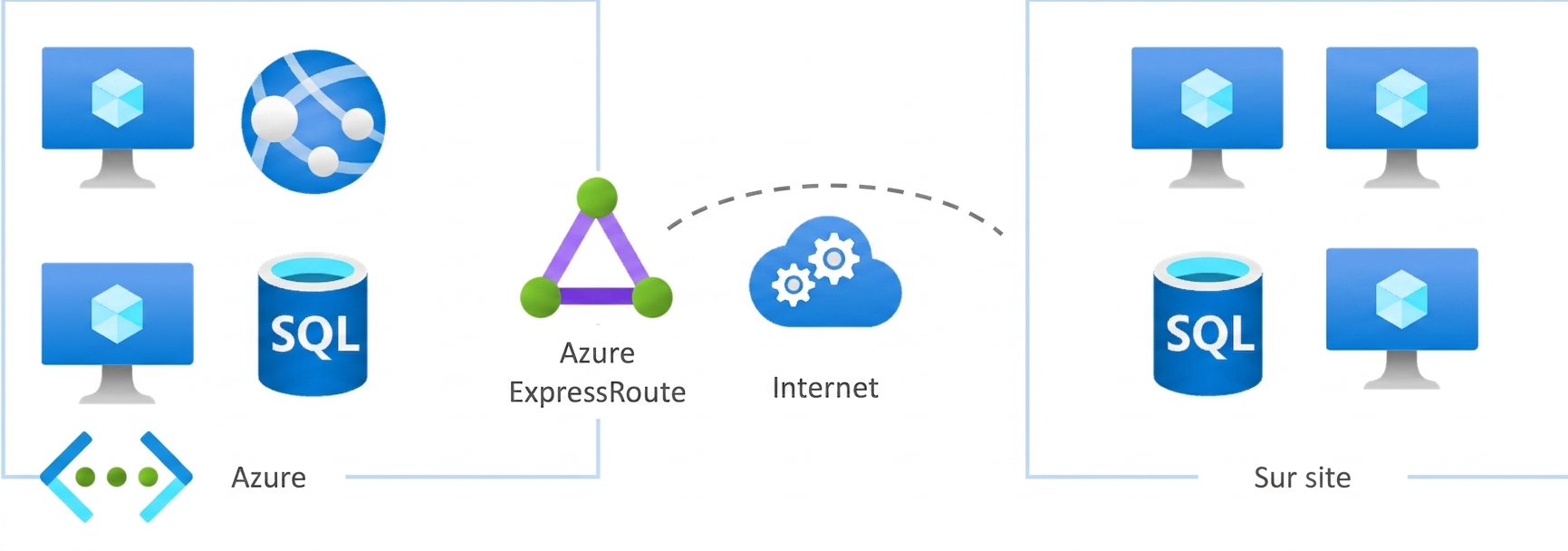

Azure ExpressRoute

Azure ExpressRoute

  • Prolonge le réseau local dans le nuage Azure
  • Connexion privée dédiée
  • Évite l'Internet public
  • Fiabilité, vitesse et sécurité accrues
Comprendre l'architecture et les services de Microsoft Azure

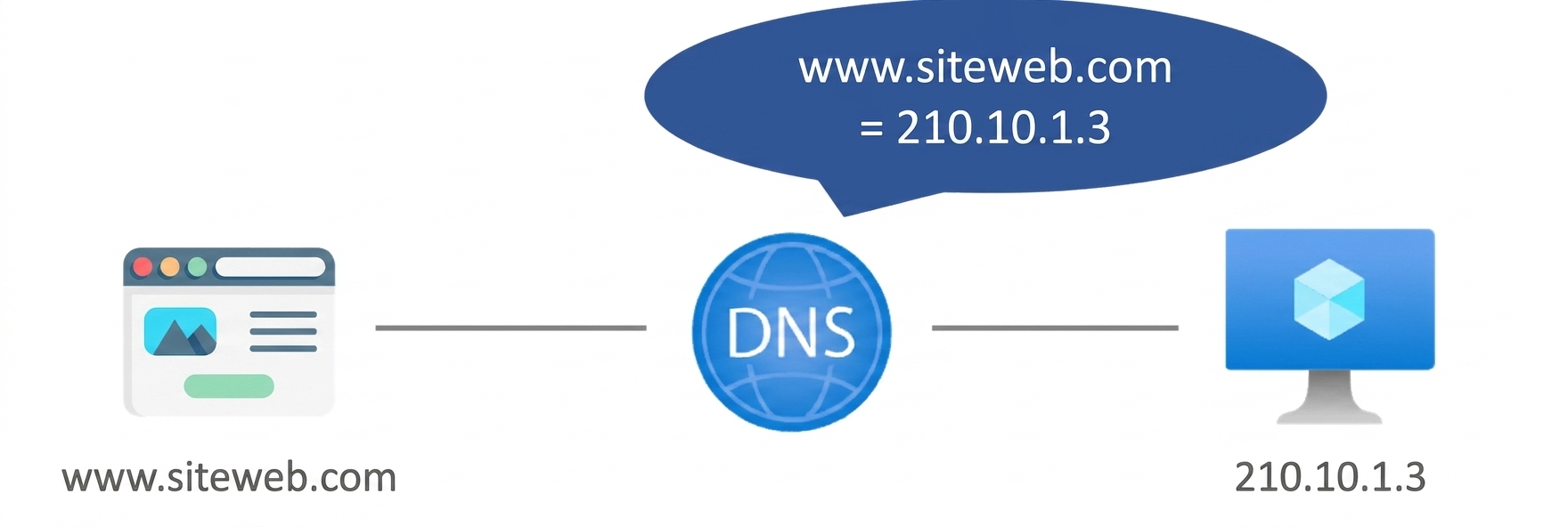

Azure DNS

Azure DNS

  • Le DNS traduit les noms de sites en adresses compréhensibles par les ordinateurs
  • Azure offre son propre service DNS sur son infrastructure nuagique
  • Permet de gérer les enregistrements DNS
  • Offre évolutivité, sécurité et intégration aux ressources Azure
Comprendre l'architecture et les services de Microsoft Azure

Passons à la pratique !
